Volkswagen Touareg 2014: как правильно и дешево добиться хорошего звучания от штатной магнитолы


Volkswagen Touareg 2014: как правильно и дешево добиться хорошего звучания от штатной магнитолы

Так как работа, представленная ниже, набрала популярность еще в процессе, а актуальность вопроса о модернизации штатной системы в Volkswagen Touareg поднимается по многу раз на форумах, описание данной работы мы представим сразу по пунктам, максимально кратко и ясно раскрывая последовательность:

1. Штатная аудиосистема Volkswagen Touareg ужасна, это слышат многие.

2. Поменять штатную магнитолу Volkswagen Touareg не представляется возможным, т.к. штатная магнитола отображает информацию о работе парктроников, настройках фар, замков и пр. Существуют китайские подвальные решения, но, раз вы зашли на этот сайт, мы не будем обсуждать заранее бракованную продукцию.

3. Ужасное звучание штатной системы можно разложить на три составляющих:

- Сигнал на выходе с магнитолы

- Сигнал на выходе со штатного усилителя

- Качество штатных динамиков

- Физическое расположение штатных твитеров

4. Все вышеперечисленные пункты можно довольно легко и дешево победить, понятно, что до определенной степени.

5. Исковерканный сигнал с штатной магнитолы мы подаем на аудиопроцессор Audison Bit Ten D (Helix DSP, JLAudio TWk). Это довольно дешевый, но фирменный и качественный продукт, способный решить большинство наших проблем.

- Если входной сигнал оказался изначально подвержен предварительной фильтрации для разных каналов и содержит предыскажения тембра, внятный аудиопроцессор (не mdlab) способен выровнять его до полного диапазона частот без предыскажений.

- Аудиопроцессор не создает проблем для работы штатного усилителя, имитируя наличие штатных динамиков на его выходах.

- Аудиопроцессор включается сам и включает новые внешние усилители при появлении сигнала, т.е. если вы включили на штатной магнитоле радио или диск или USB накопитель, то процессор мягко включился и все заработает без щелчков и помех, если вы вышли из машины и закрыли ее, процессор выключится и погасит за собой внешние усилители.

- Аудиопроцессор позволяет создавать поканальное подключение фронтальных динамиков. Это означает, что с учетом искаженного, но уже выровненного сигнала, мы, настраивая систему по одному динамику, (левая пищалка-правая пищалка-левый мидбас-правый мидбас) сможем выделить частотный диапазон для каждого динамика таким образом, чтобы не только максимально точно и ровно настроить всю систему в целом, но и избежать слышимых искажений, которые, пусть уже и частично, но все же попали в новую систему из штатной магнитолы.

- Аудиопроцессор имеет дополнительные аналоговые и цифровые входы, кроме входов с штатной магнитолы, переключаться между которыми, вы сможете используя управляющую панель процессора. Панелька входит в комплект Audison Bit Ten D и Helix DSP и JLAudio TWk, имеет крайне малый размер и выглядит серьезно и дорого. Иными словами, если вам сейчас не интересно радио и MP3 файлы на жестком диске штатной магнитолы, вы можете одним нажатием переключиться на вход, к которому подключен, допустим, Iphone или аудиоплеер с цифровым выходом и получить полноценный звук с максимальный разрешением, такой, какой был бы, если бы мы установили в ваш Touareg магнитолу Alpine или Pioneer стоимостью от 1000 долларов.

- В идеальном случае, аудиопроцессор может и должен быть подключен НАПРЯМУЮ к оптической цифровой шине автомобиля Volkswagen Touareg через специальный конвертор, который удорожает схему на 13 000р (информация на октябрь 2015г). Такое подключение ПОЛНОСТЬЮ исключает искажения штатного сигнала, т.к. по цифровой шине он идет еще до обработки штатными “улучшайзерами”.

6. Замена динамиков - процесс самый понятный и легкий. Другой вопрос, как их установить и как подключить. Мы рекомендуем подключать фронтальную акустику поканально (это увеличивает возможности настройки и звучания в разы), а твитеры устанавливать с разворотм в лицо, на подиумы. Но не спешите огорчаться по поводу внешних изменений в интерьере автомобиля - ниже мы представим наше решение по установке твитеров в Volkswagen Touareg 2014, которое не портит интерьер чрезмерными наворотами, но аккуратно дополняет его.

7. Усилитель, который потребуется для работы фронтальных динамиков и сабвуфера (последнее не обязательно, но нужно, если вы любите не только классику и инструментал) должен иметь 5 выходных каналов: две пищалки, два мидбаса и сабвуфер. Пятиканальный усилитель найти легко, но его габариты будут существенны. Можно приобрести 3 двухканальных усилителя, что увеличит бюджет и заставит пожертвовать некоторыми скрытыми в багажном отсеке полостями. В данной инсталляции, для установки процессора и усилителя мы использовали маленькую нишу под полом, перед углублением, в котором лежит запаска. Для этого нам идеально подошел Alpine DPX-V9. Для крутых меломанов это компромиссный вариант, для большинства любителей хорошего звука - более чем достойный. В других инсталляциях были использованы Audison Prima AP8.9, Hertz HDP5, E.O.S AE-4100.1 LE V2.

8. Сабвуфер. Нет, это не огромный "пушистый" ящик. Сабвуфер, необходимый для воспроизведения тех частот, которые не могут (из-за ограниченных габаритов) играть динамики в дверях, можно и нужно размещать в небольшой нише, слева в багажном отсеке. Более того, наш корпус исполнен так, что штатная обшивка не пострадала, т.е. при желании, вы можете легко снять сабвуфер-стелс и продать машину в первозданном виде. При всем этом наш корпус изготовлен не из смолы, а из дерева, по специальной технологии, позволяющей повторять плавную геометрию обшивок без потери жесткости, надежности, демпфирования и герметичности.

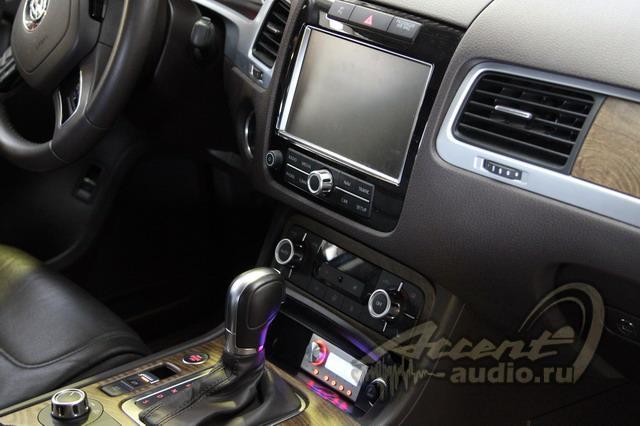

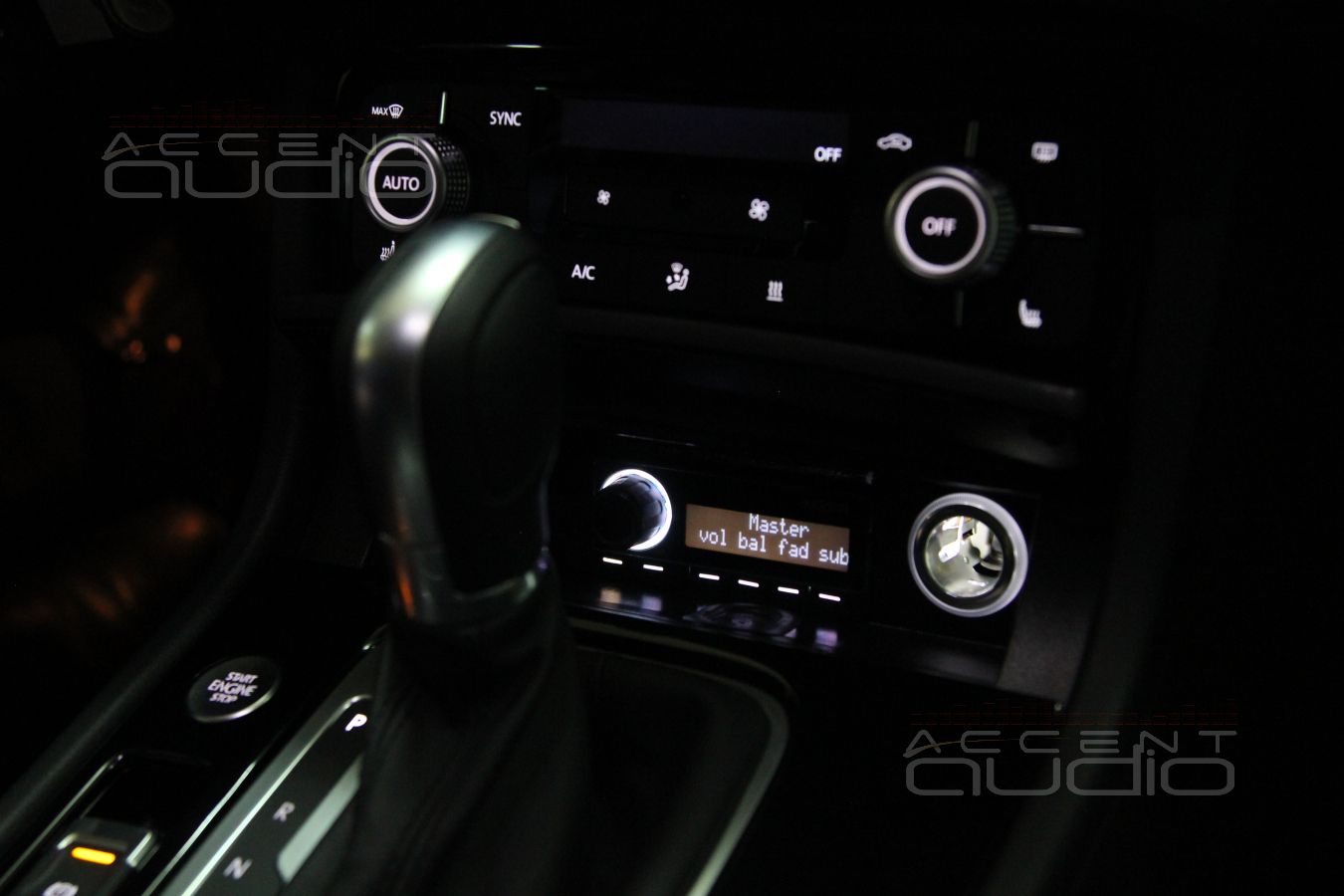

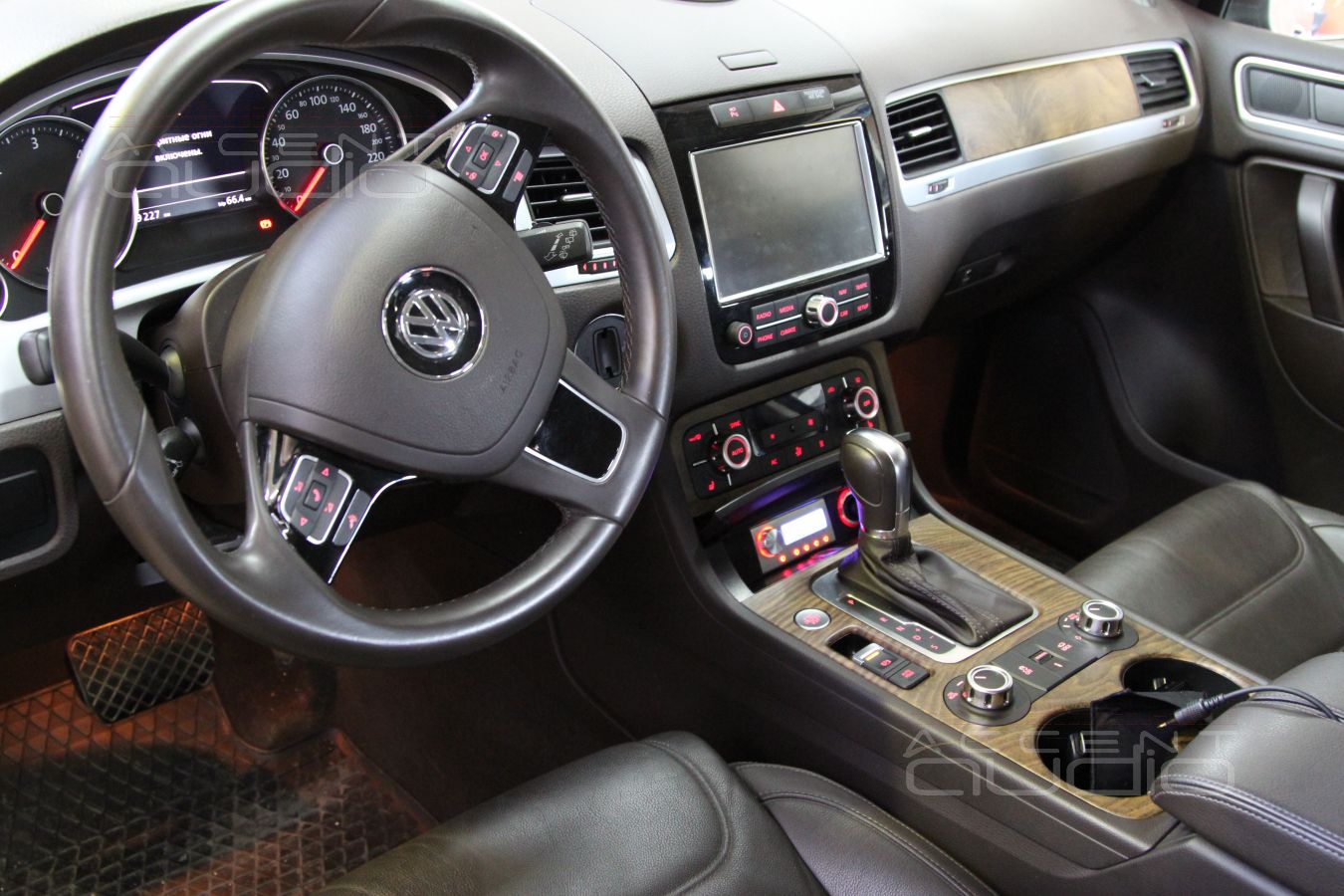

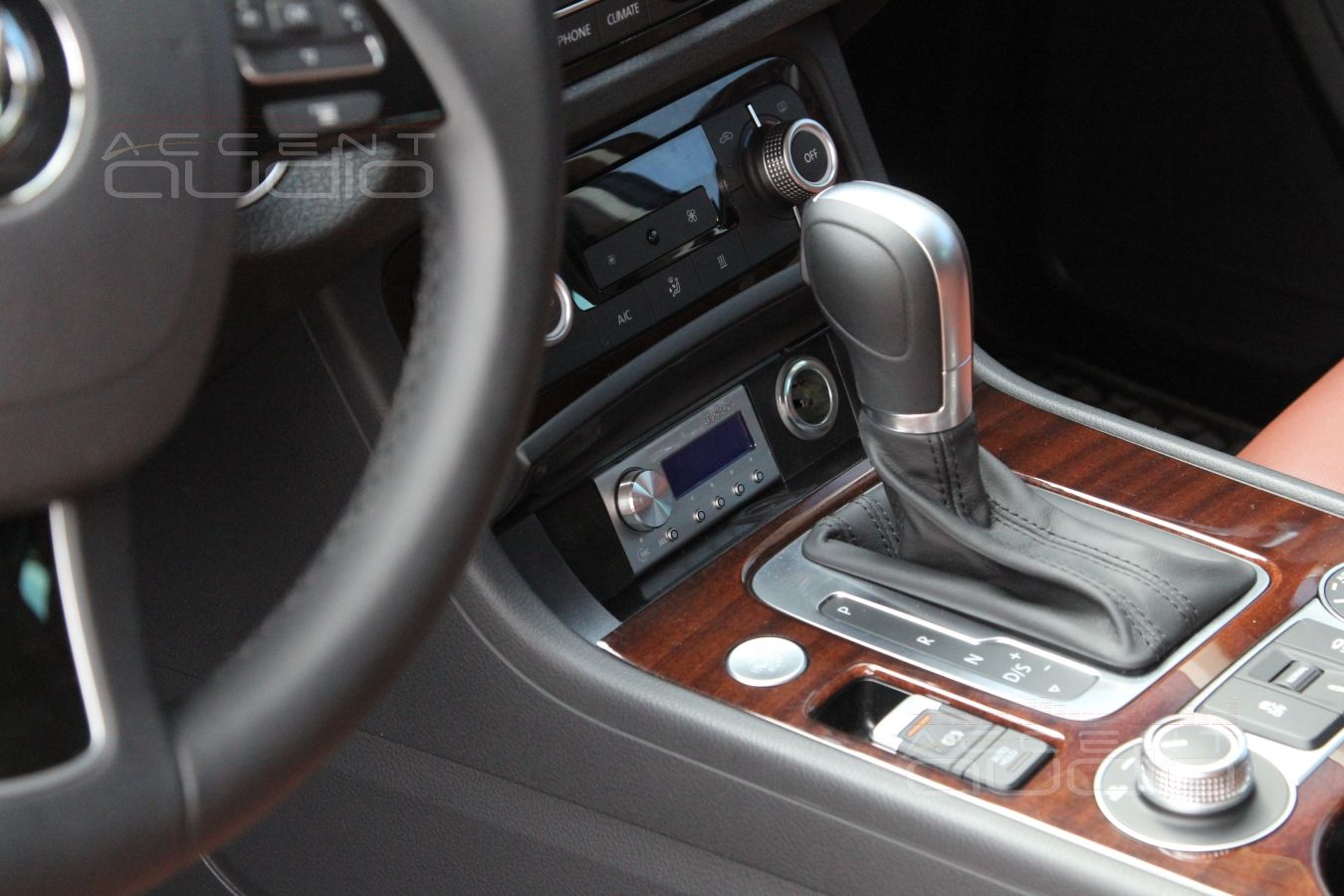

Фотоотчет начинается с головы, т.е. с управляющей панели процессора и способа и вида ее установки:

Загрузка, подождите....

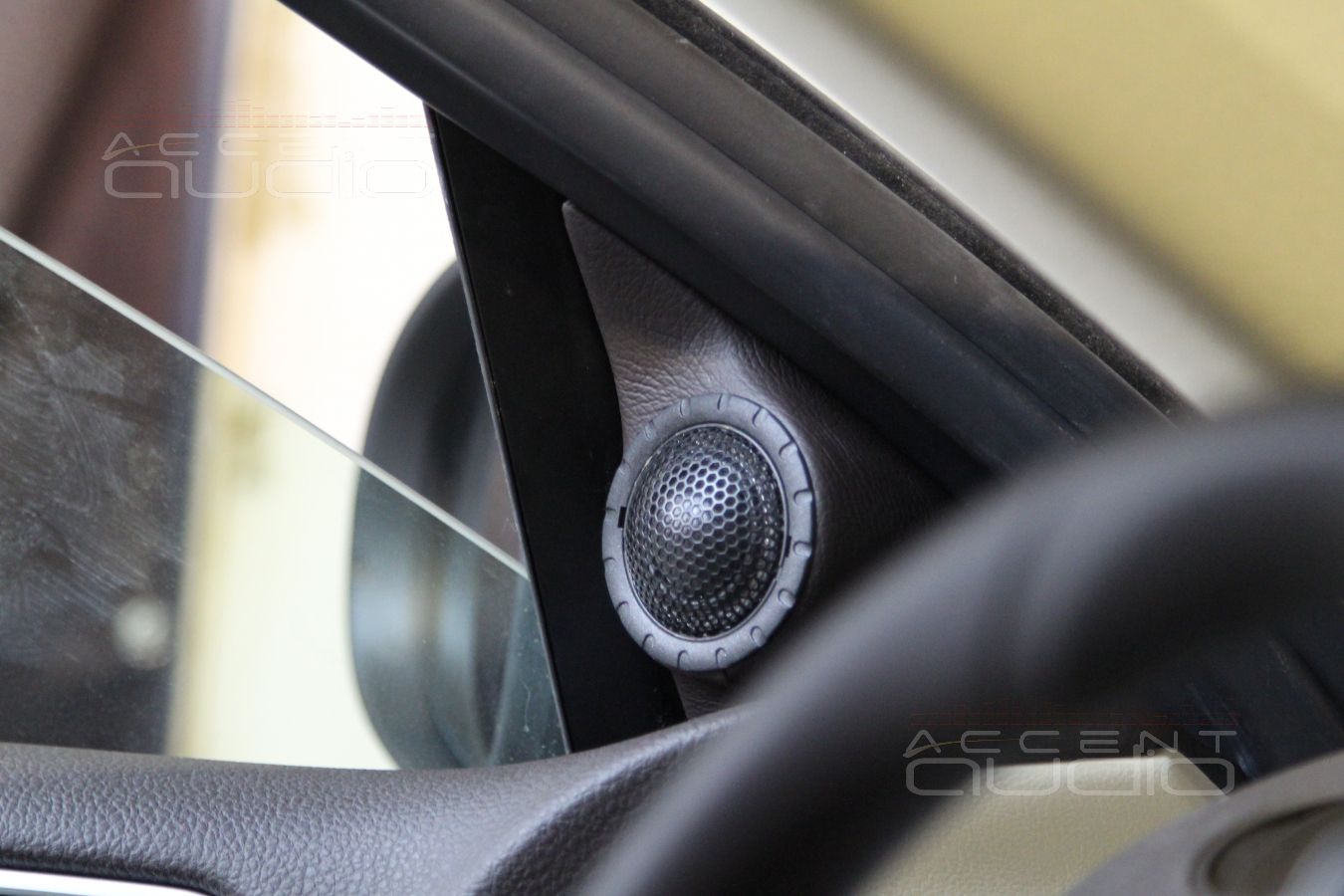

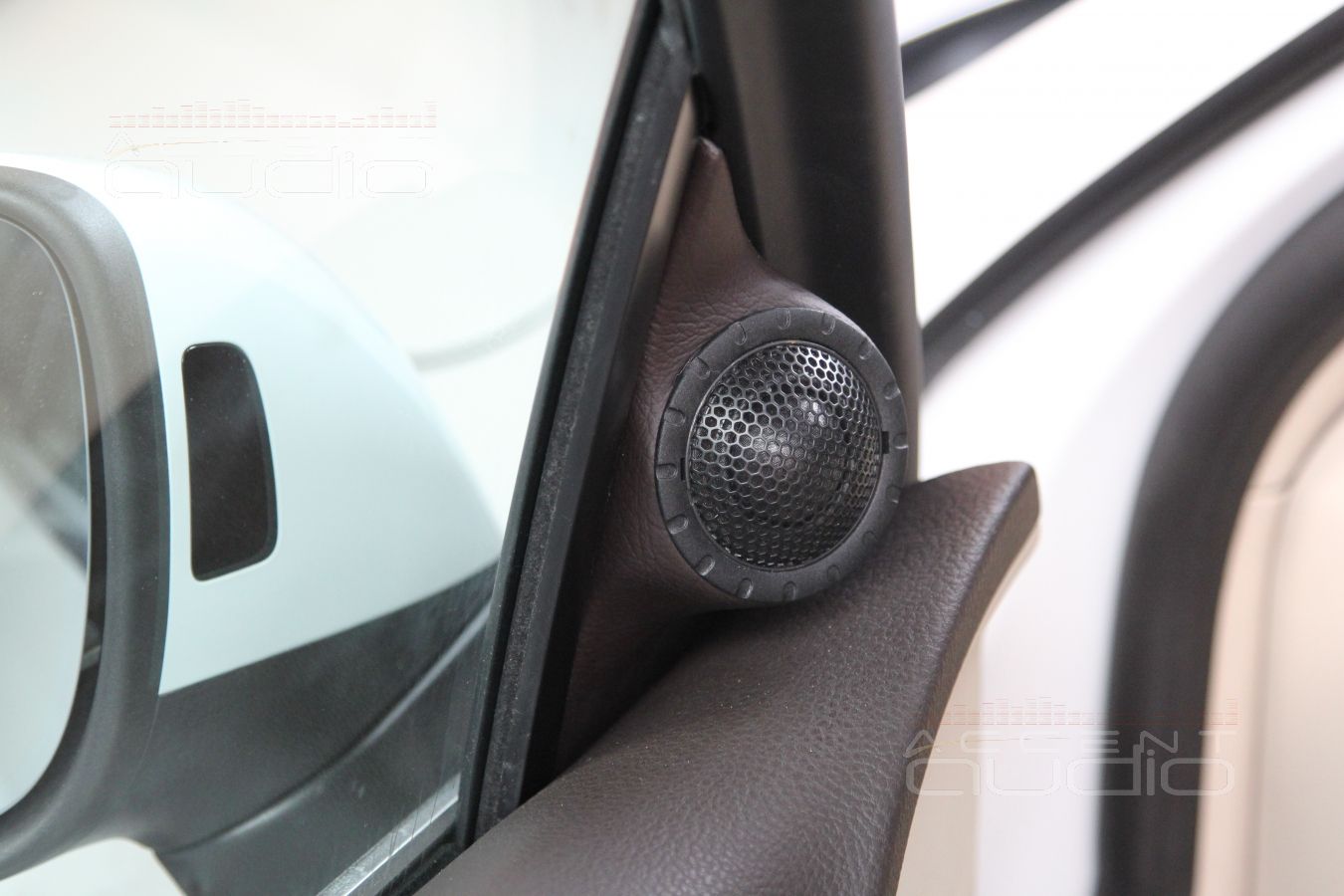

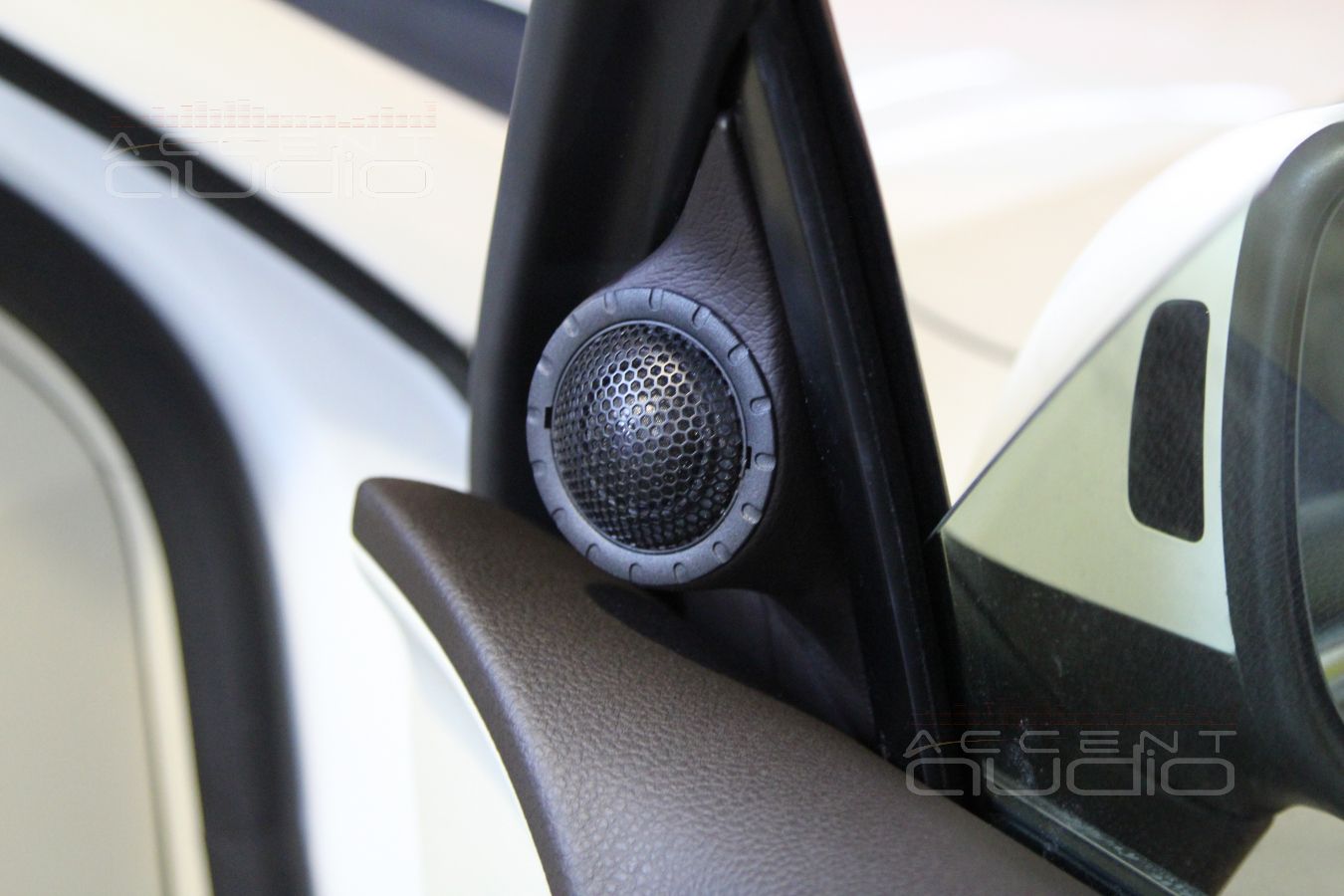

Установка твитеров в Volkswagen Touareg 2014

Кожа для перетяжки подиумов заказана по VIN конкретной машины. Стеклянные треугольники, за которыми закреплены подиумы, затонированы в два слоя самой темной пленкой. Твитеры родом из Германии, Eton CX280.

Загрузка, подождите....

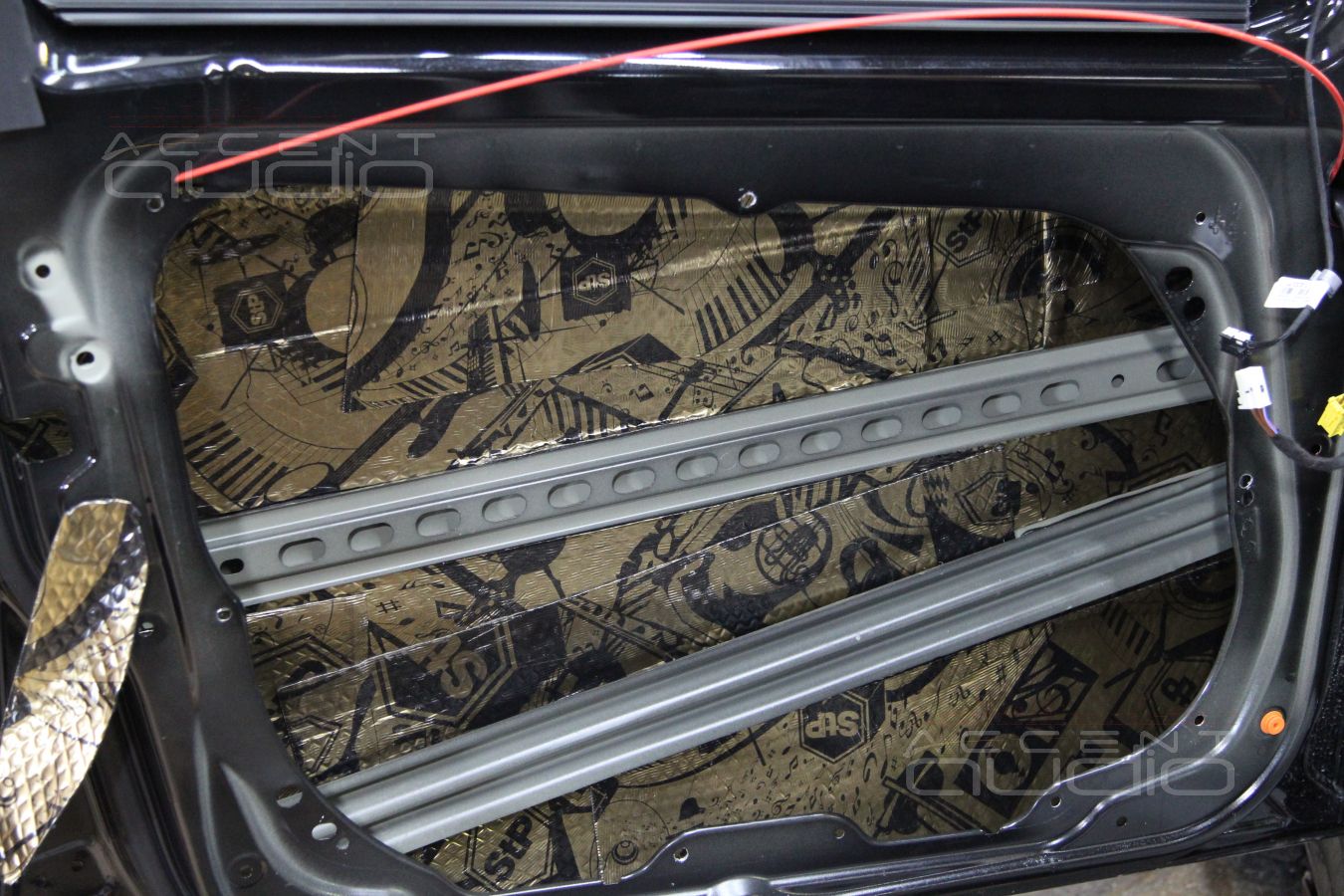

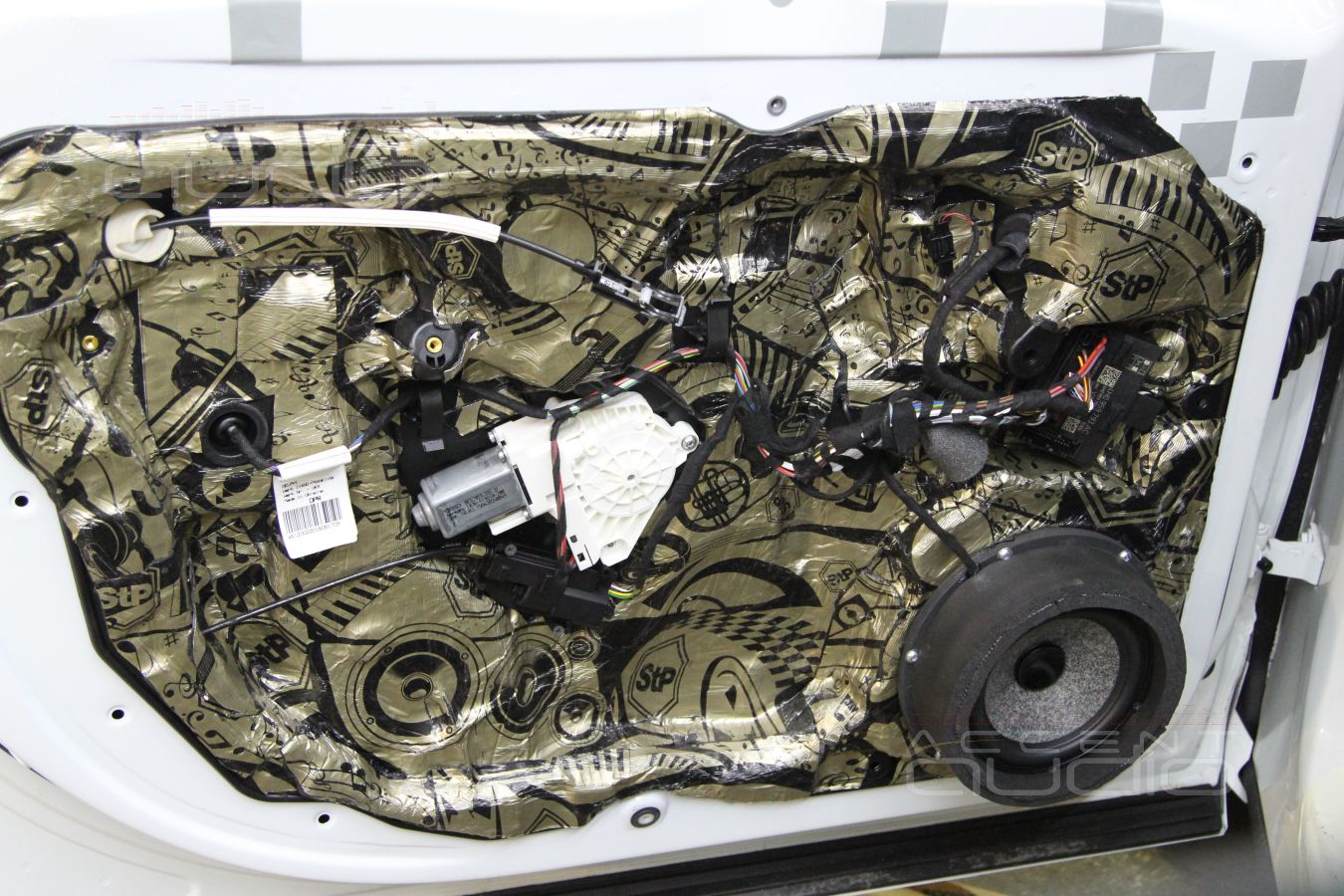

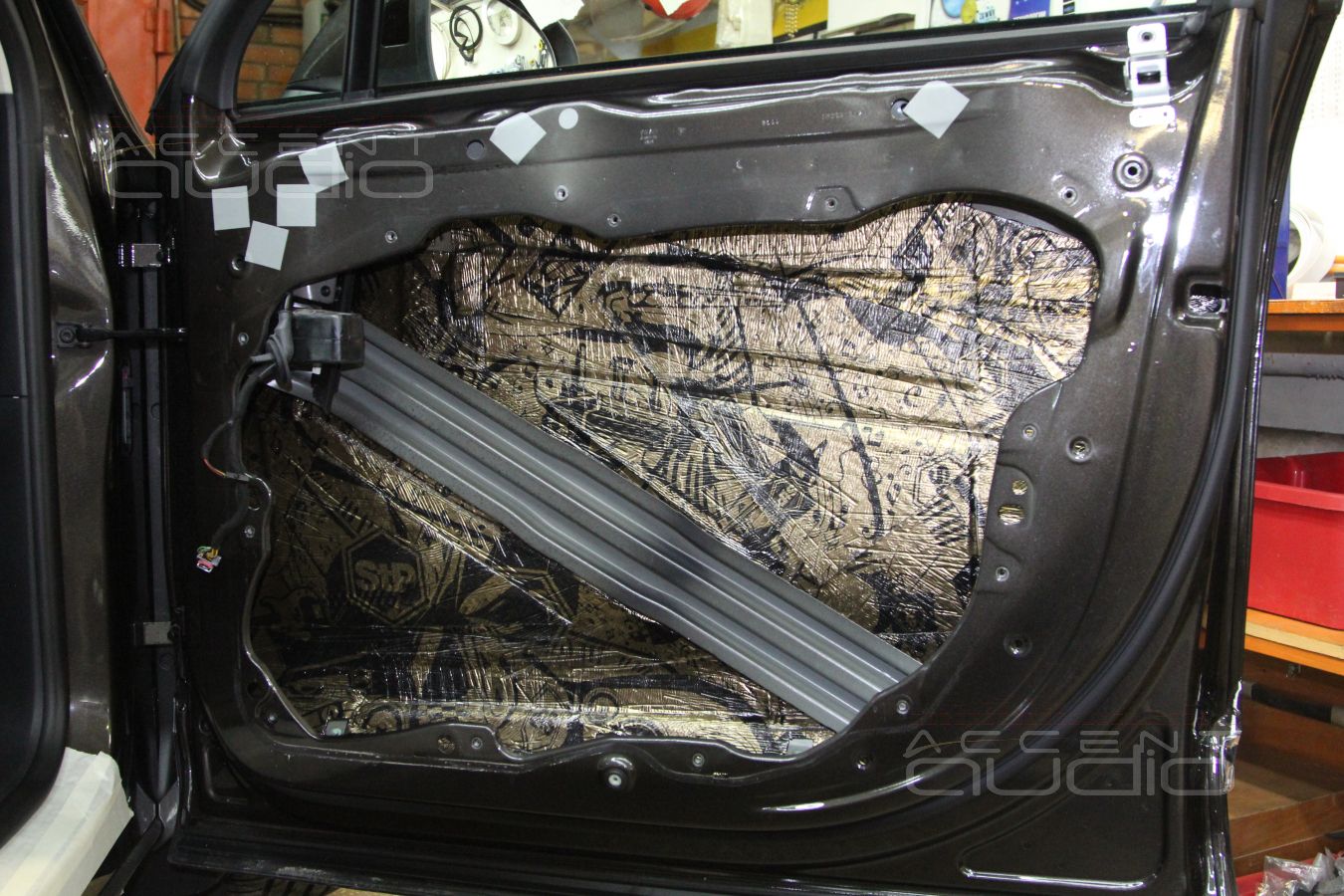

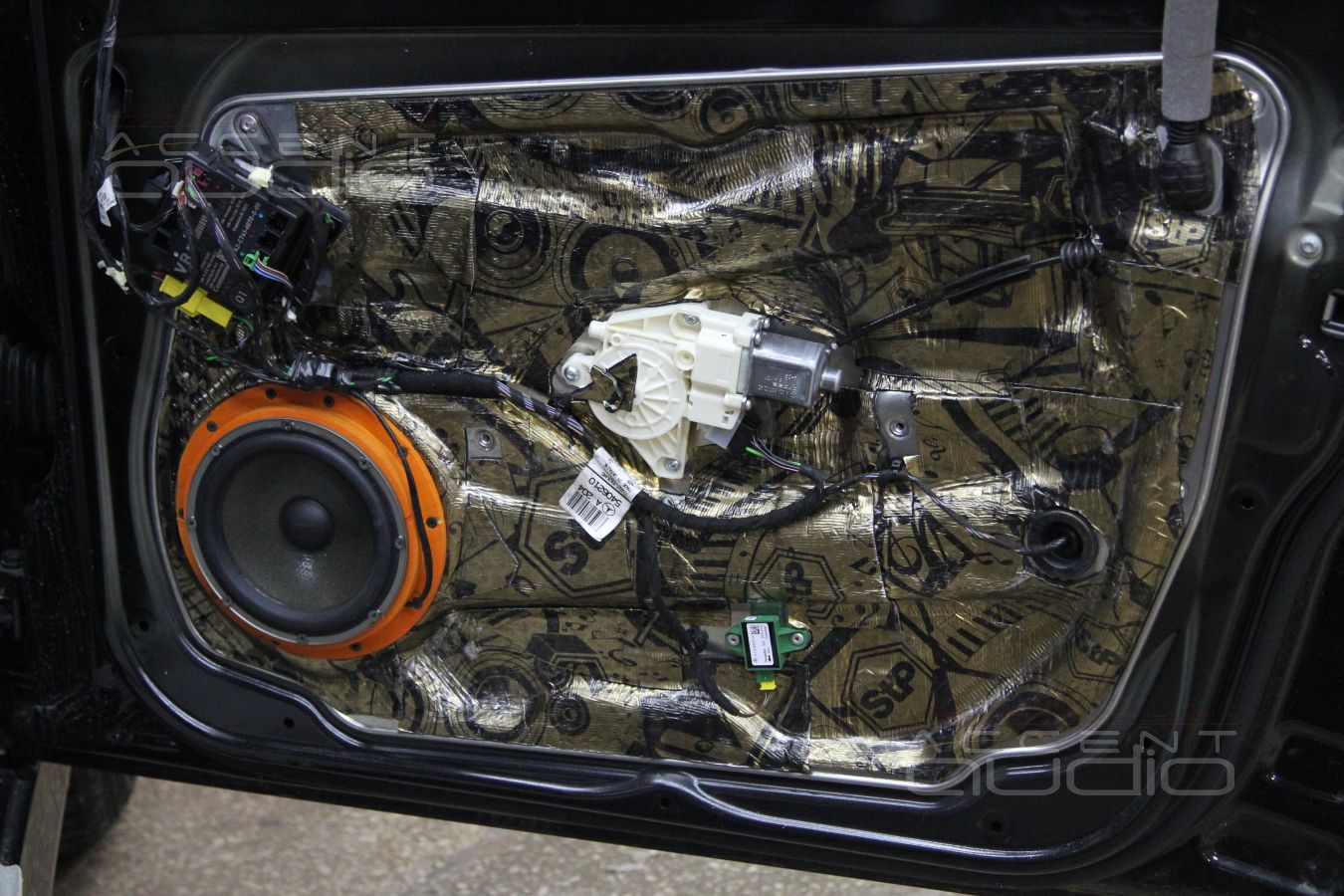

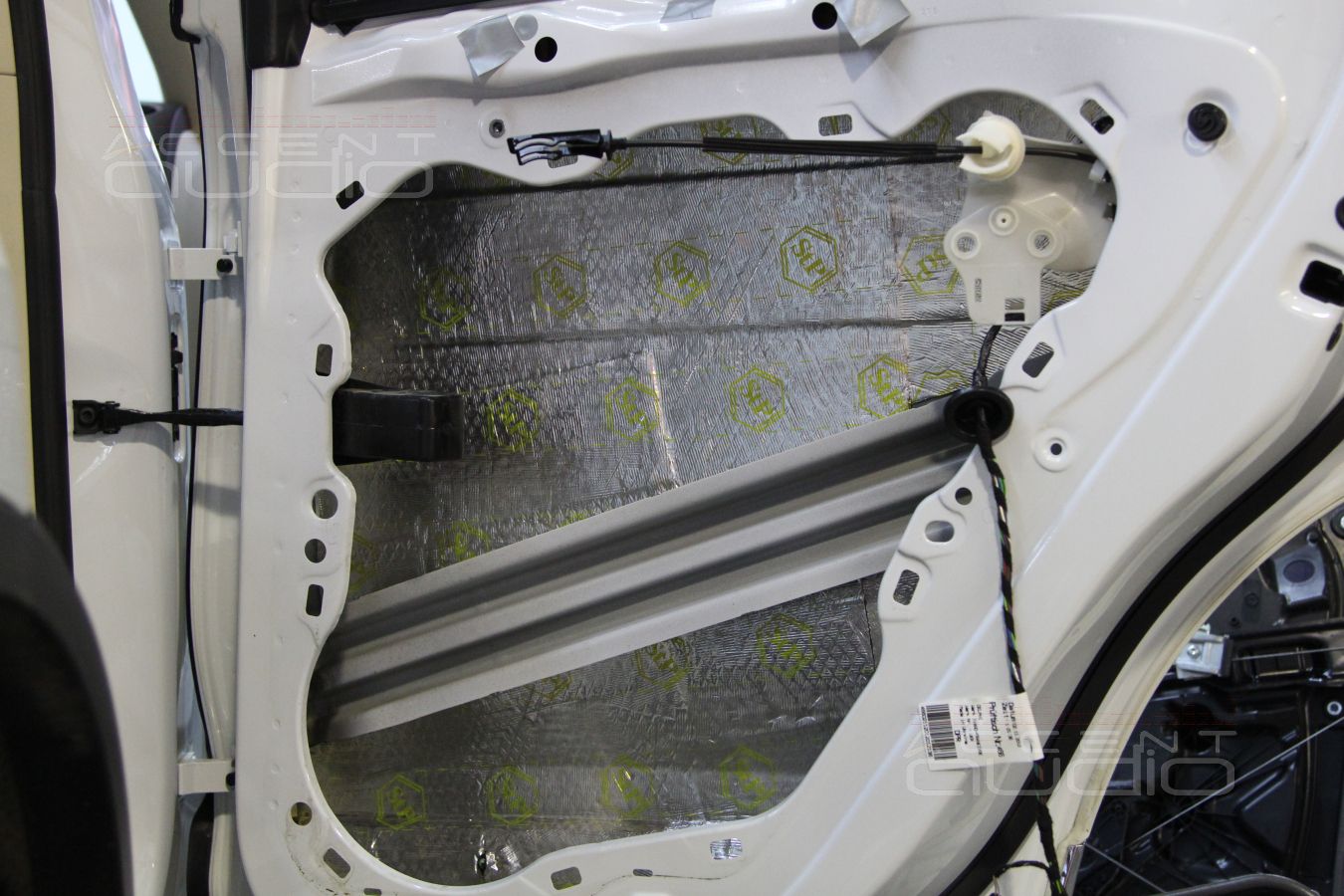

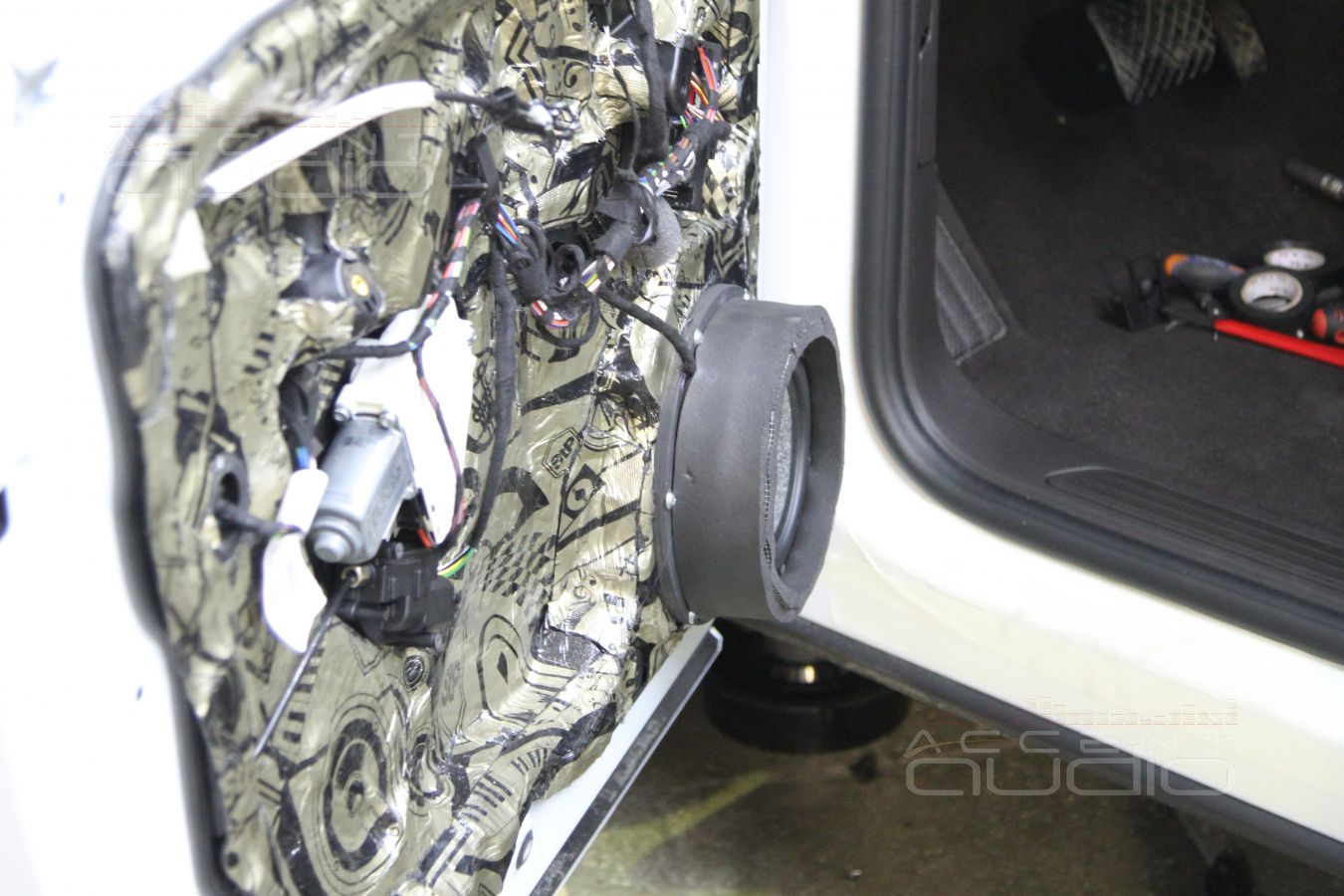

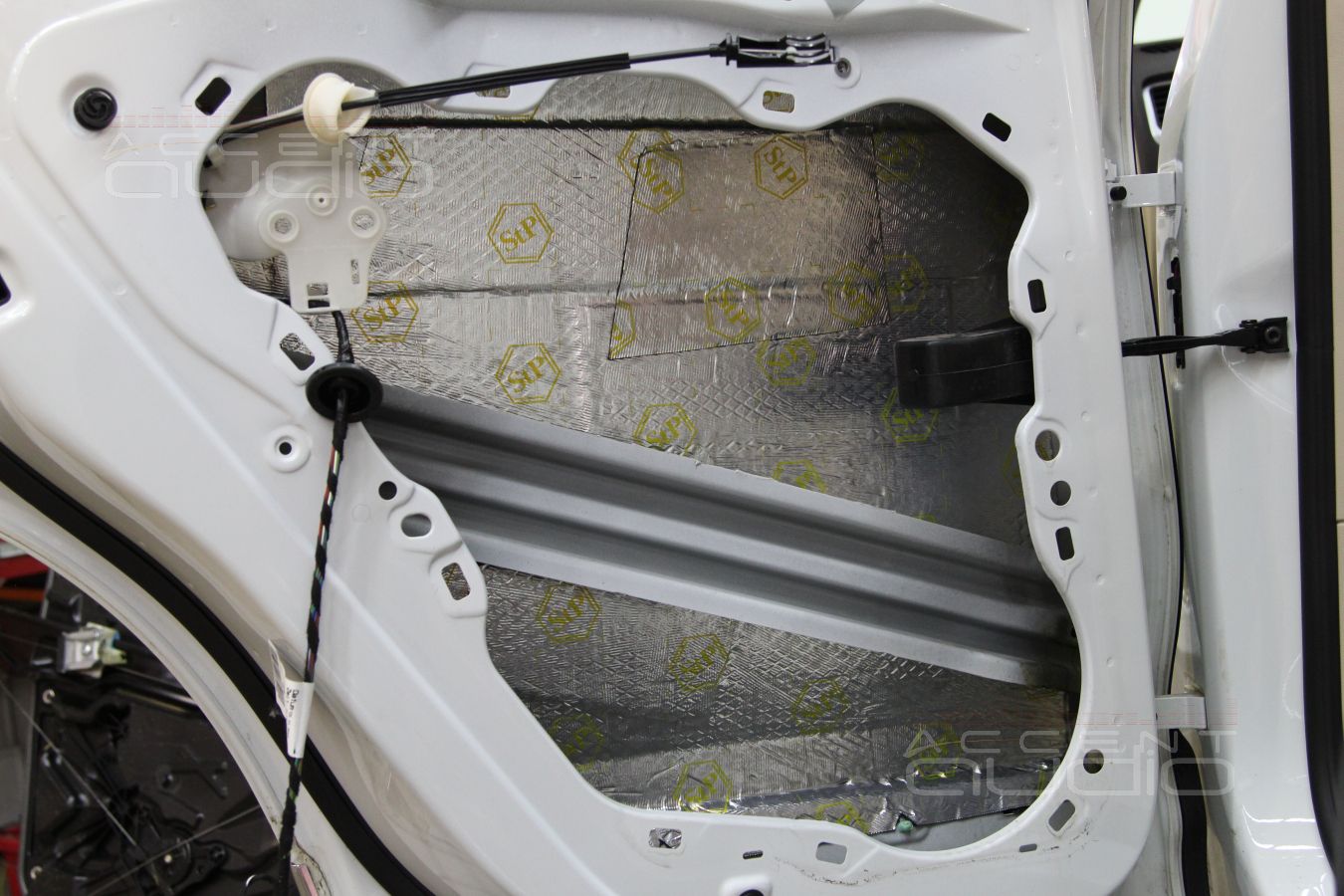

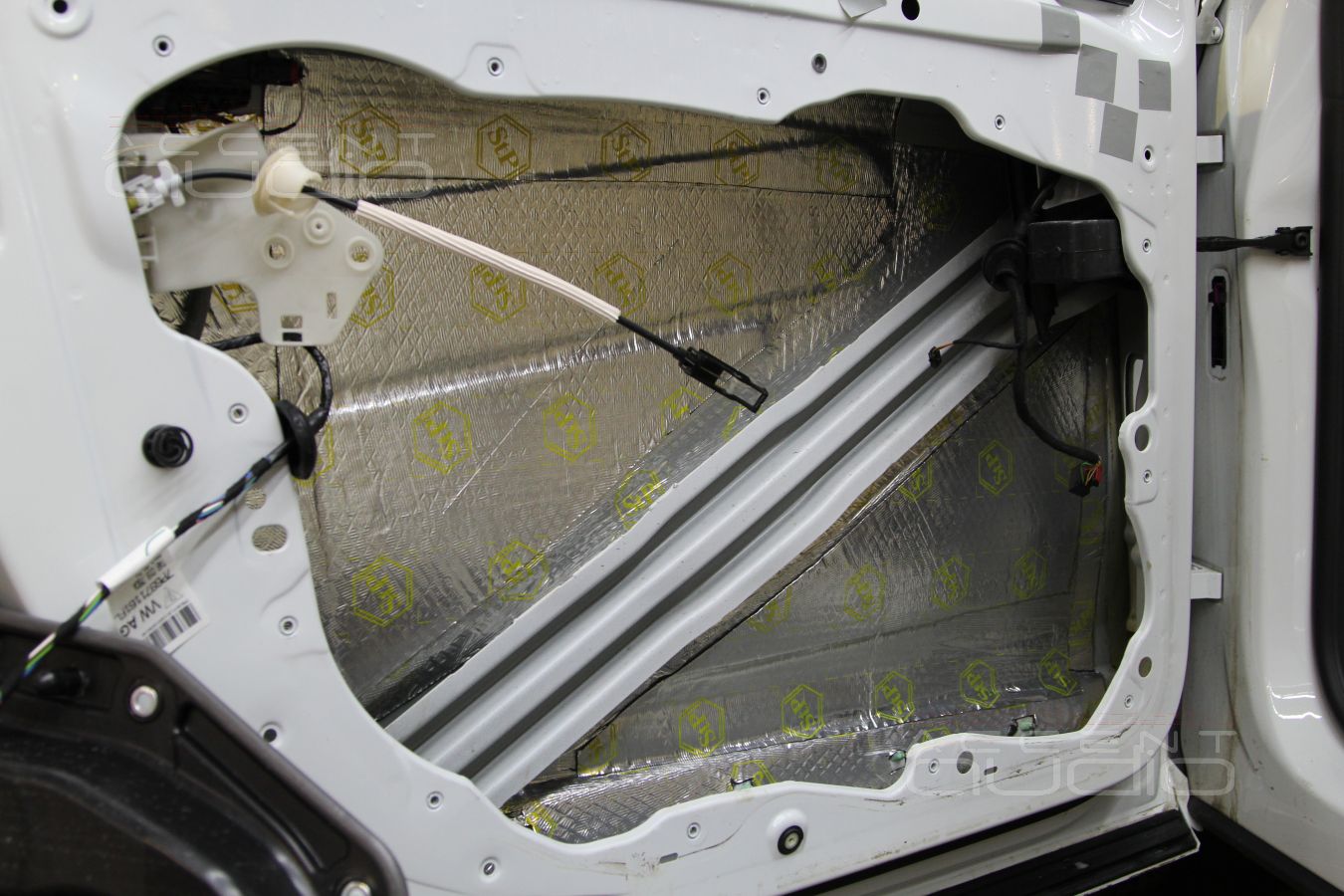

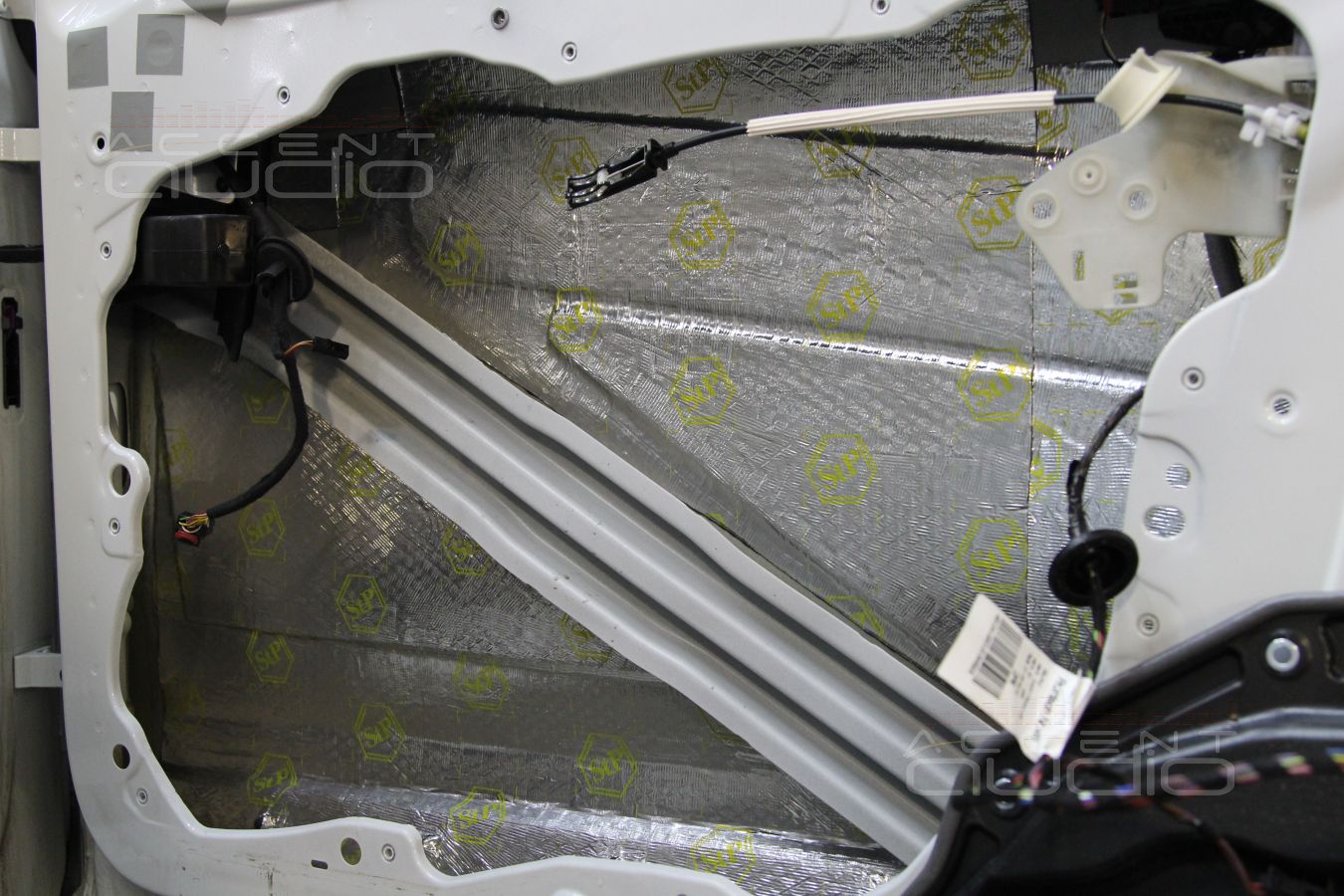

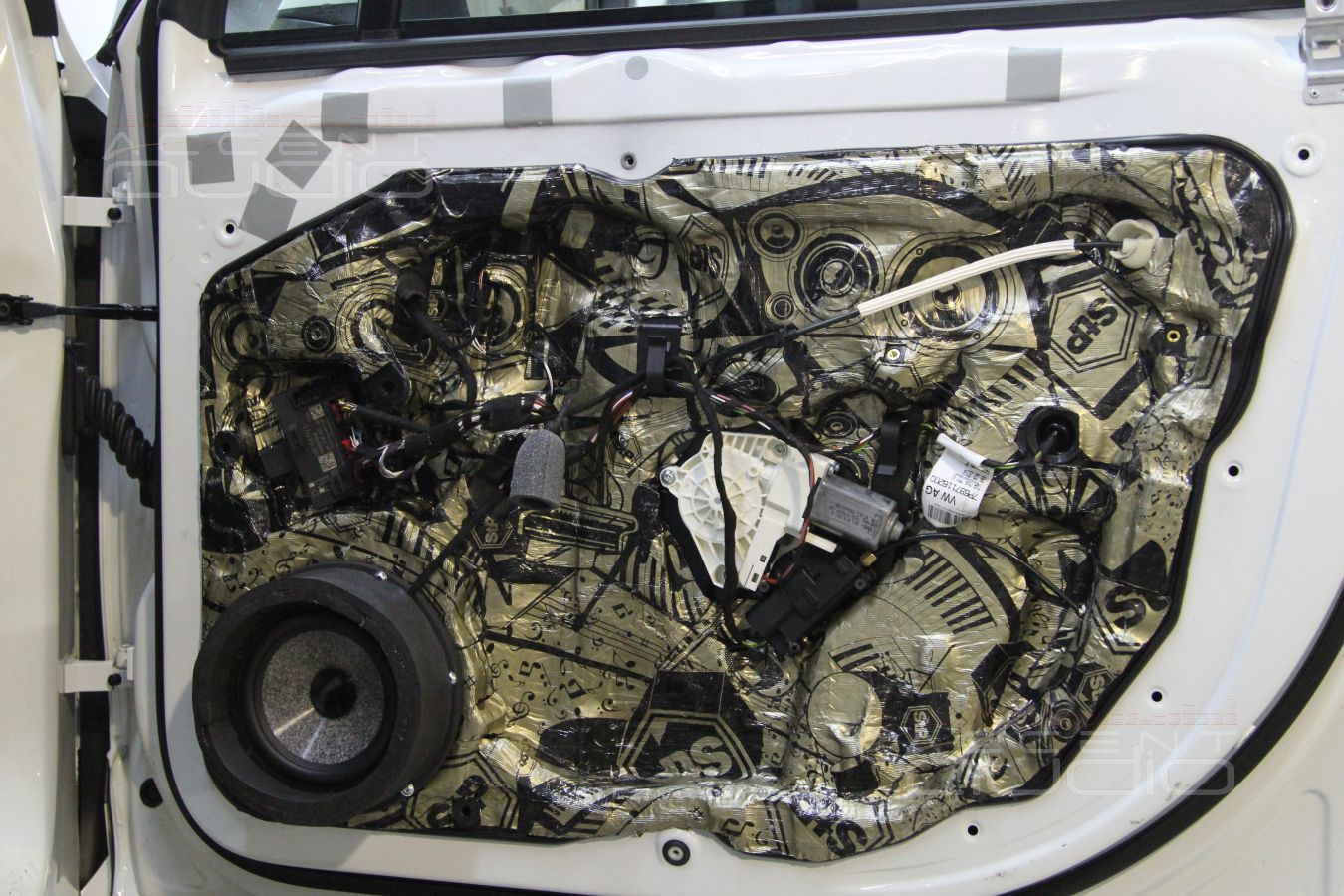

Шумоизоляция дверей и установка мидбасов в Volkswagen Touareg 2014

Двери обработаны в 4 слоя фирменными материалами STP Gold, мидбасы Eton A1-160 SG установлены на внутренние подиумы, выдвигающие мидбас максимально близко к обшивке.

Добавлены фотографии дверей, обработанных новым материалом StpGold New.

Загрузка, подождите....

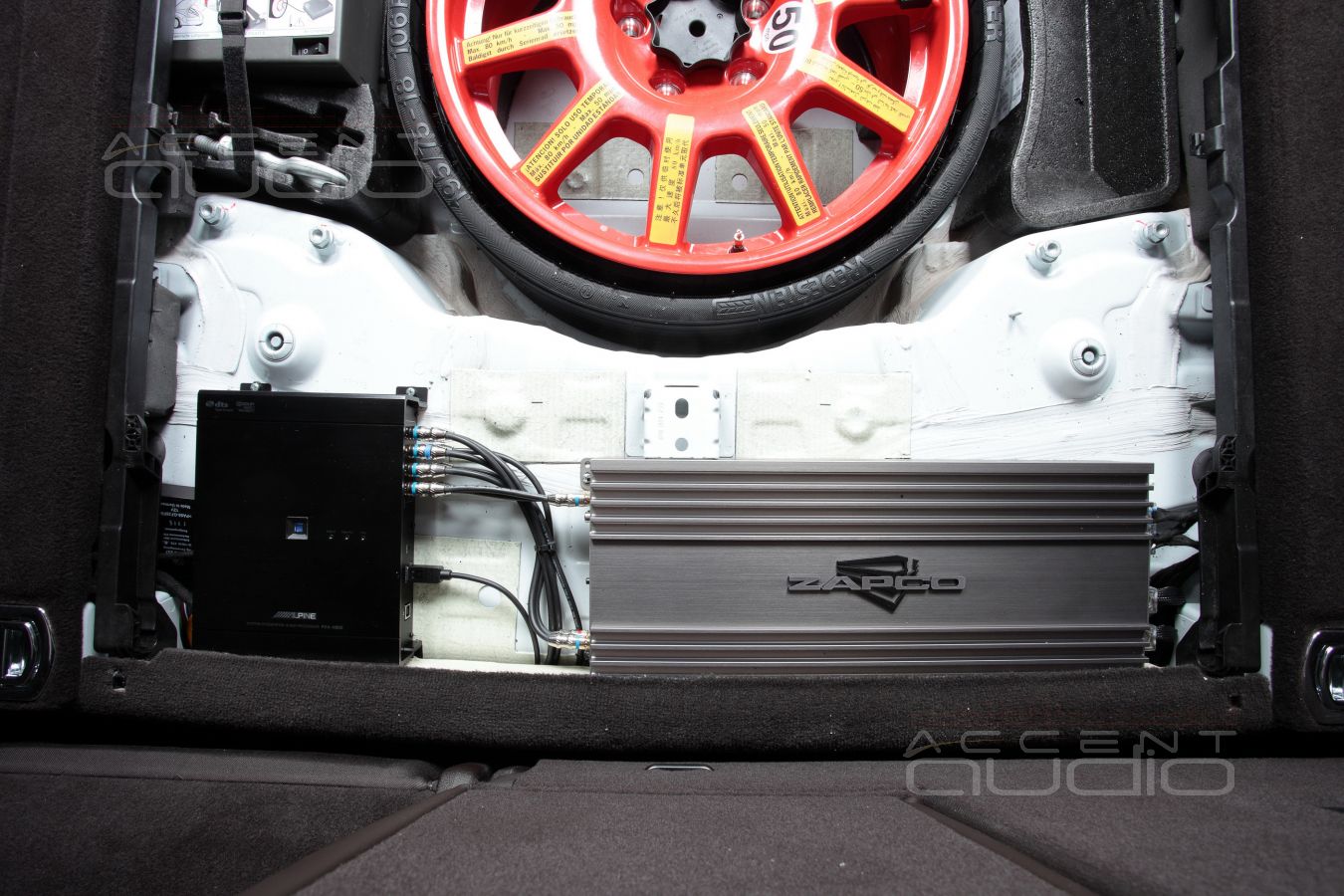

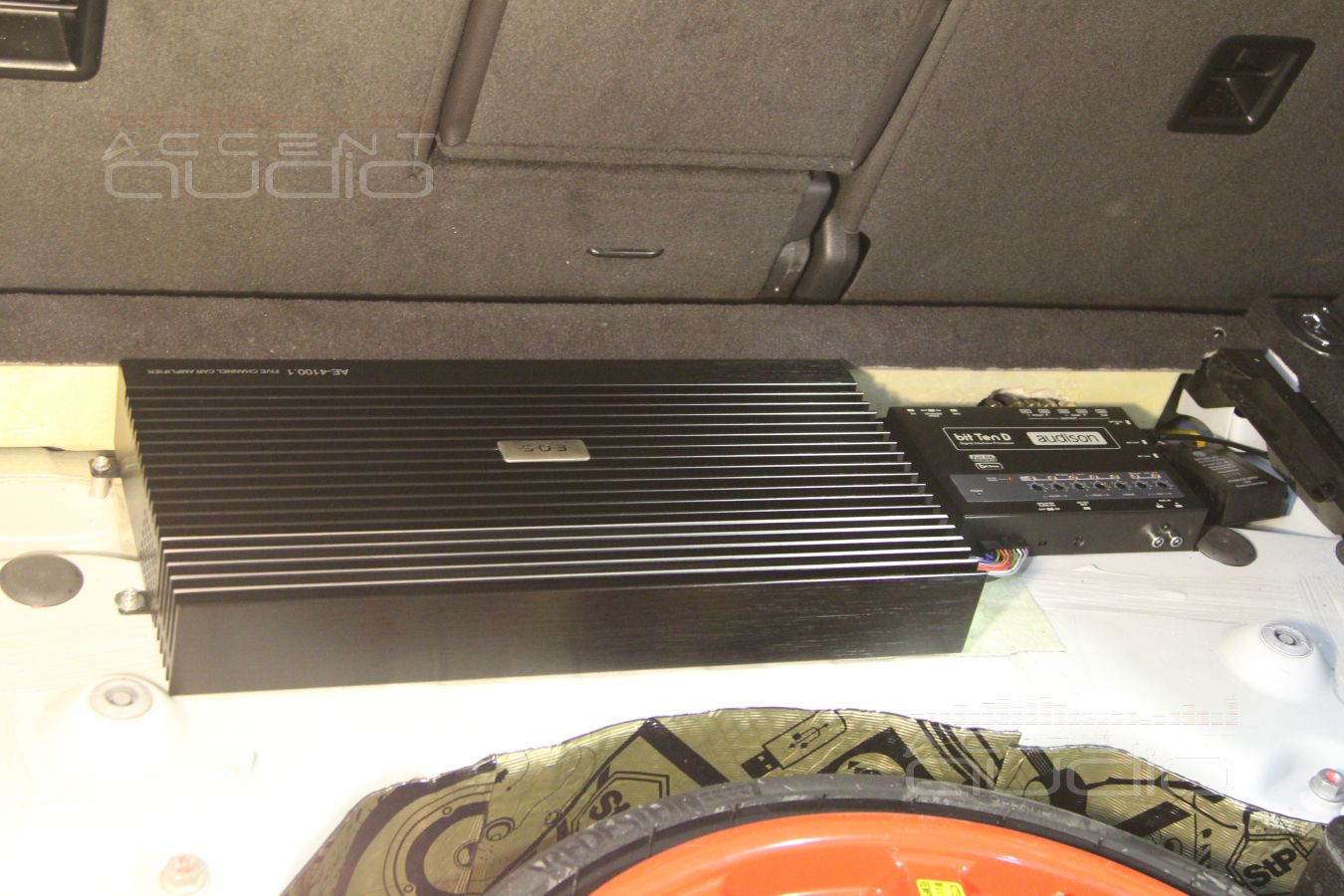

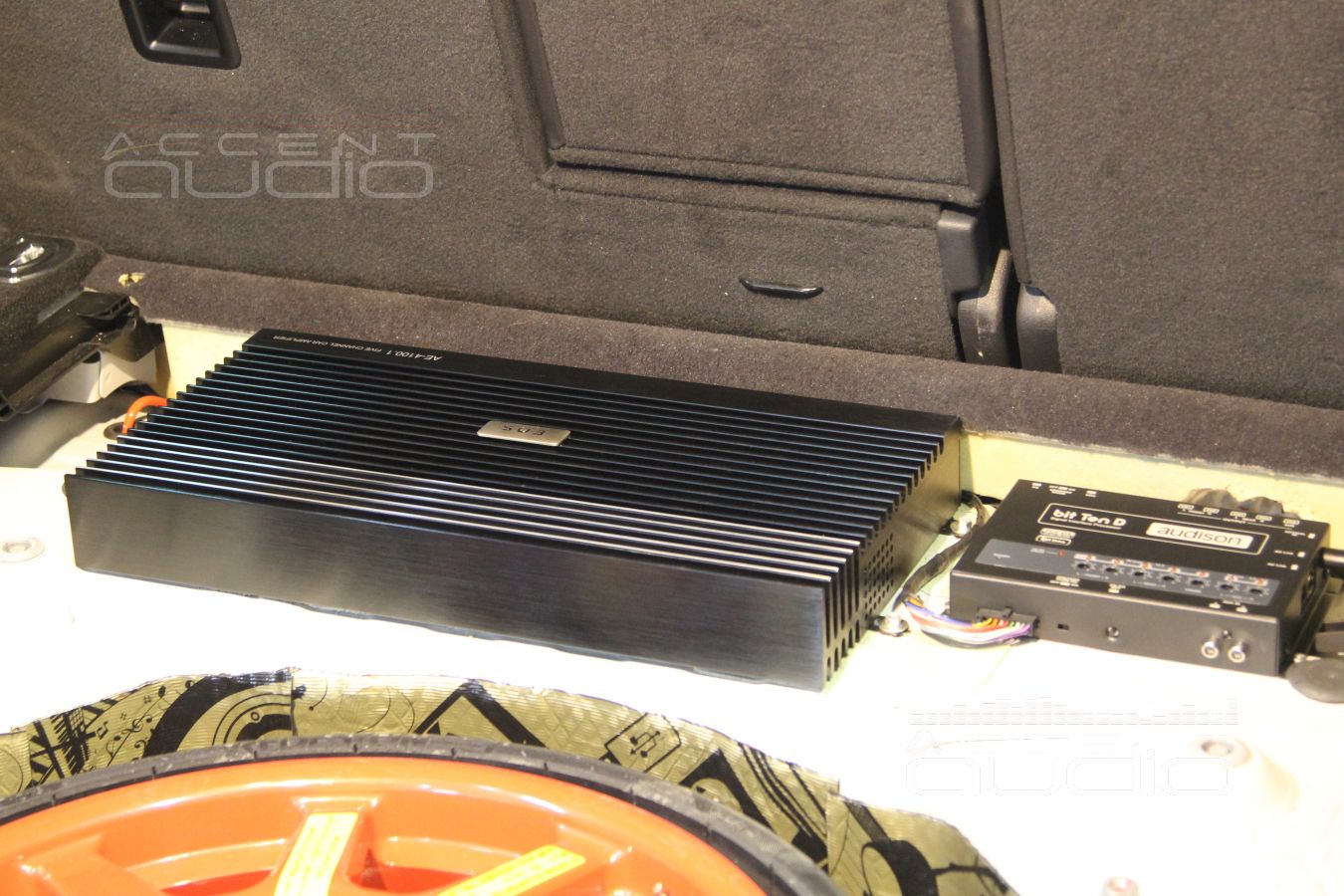

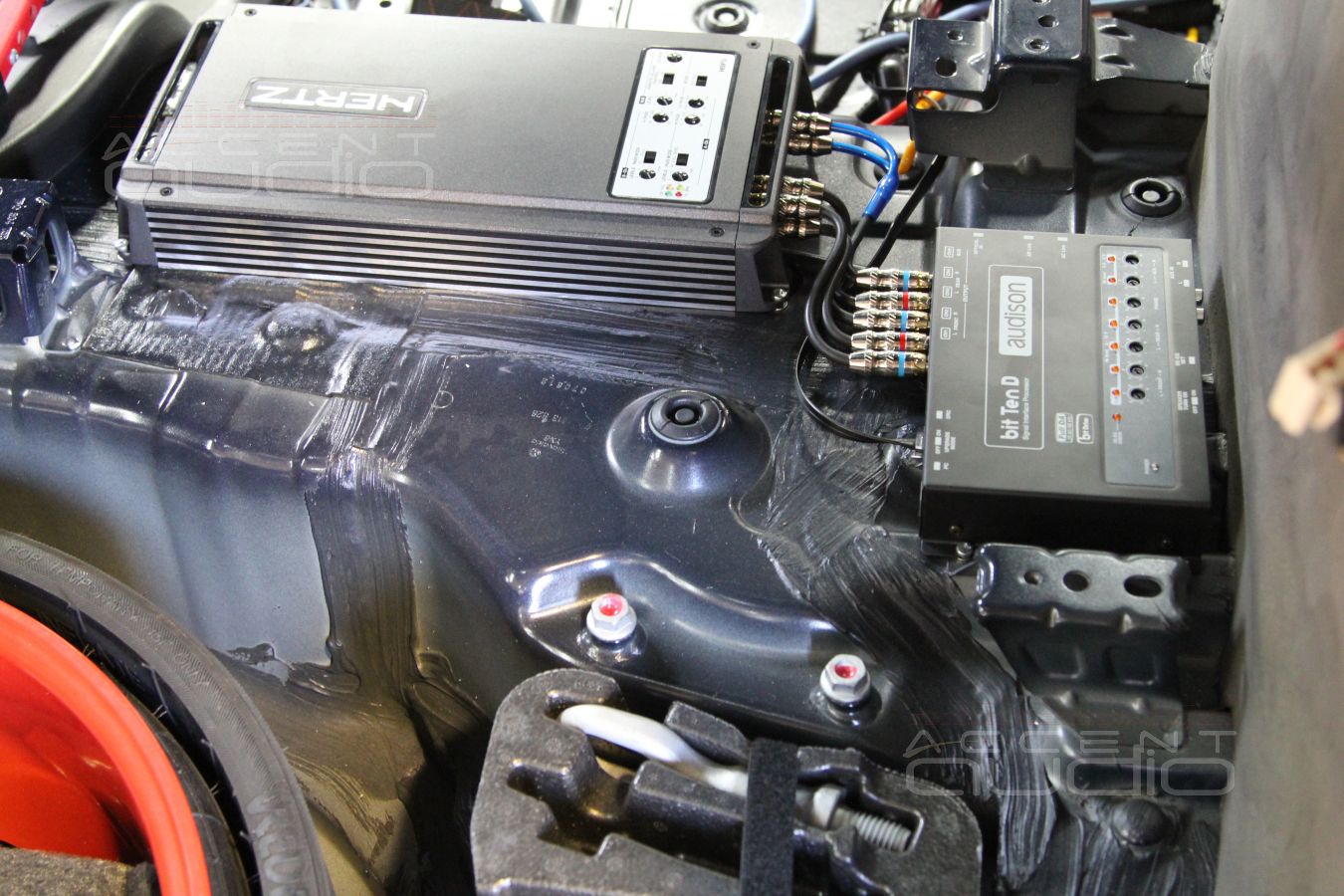

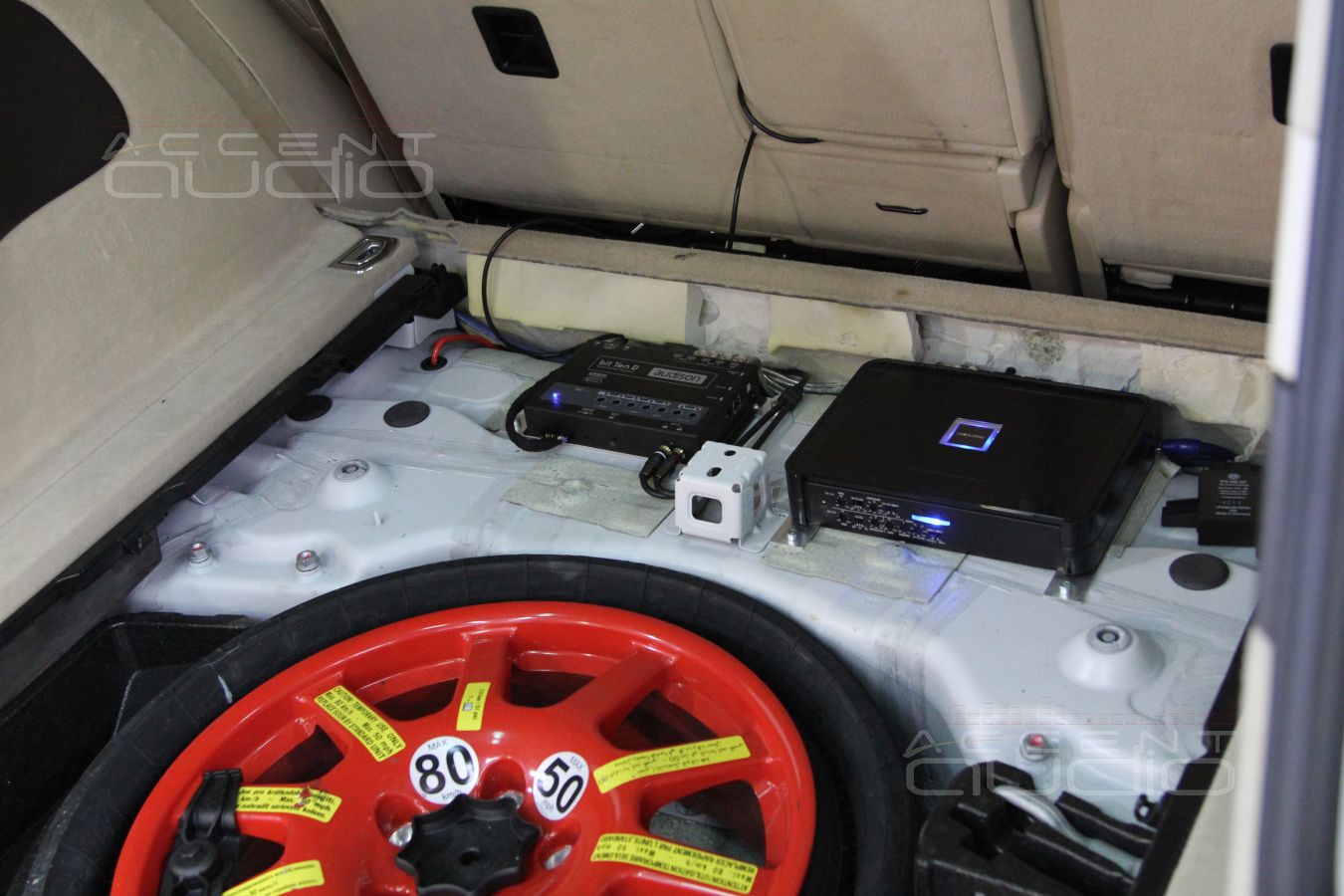

Скрытая установка аудиопроцессора и усилителя в Volkswagen Touareg 2014

Вся коммутация выполнена на проводке Klotz, усилитель и процессор крепятся к алюминиевым рейлингам, которые закреплены к кузову через винт под вживляемую гайку. Никаких саморезов.

Загрузка, подождите....

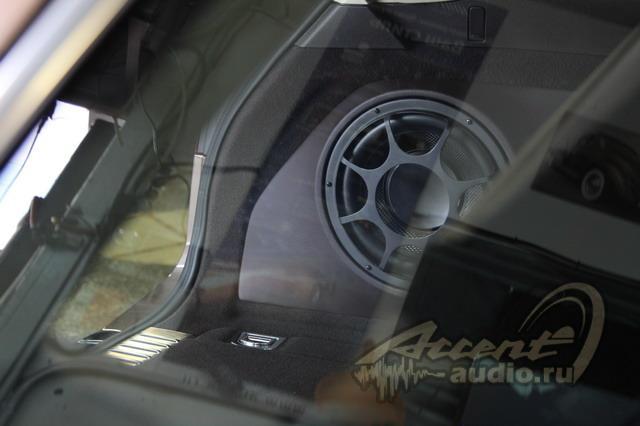

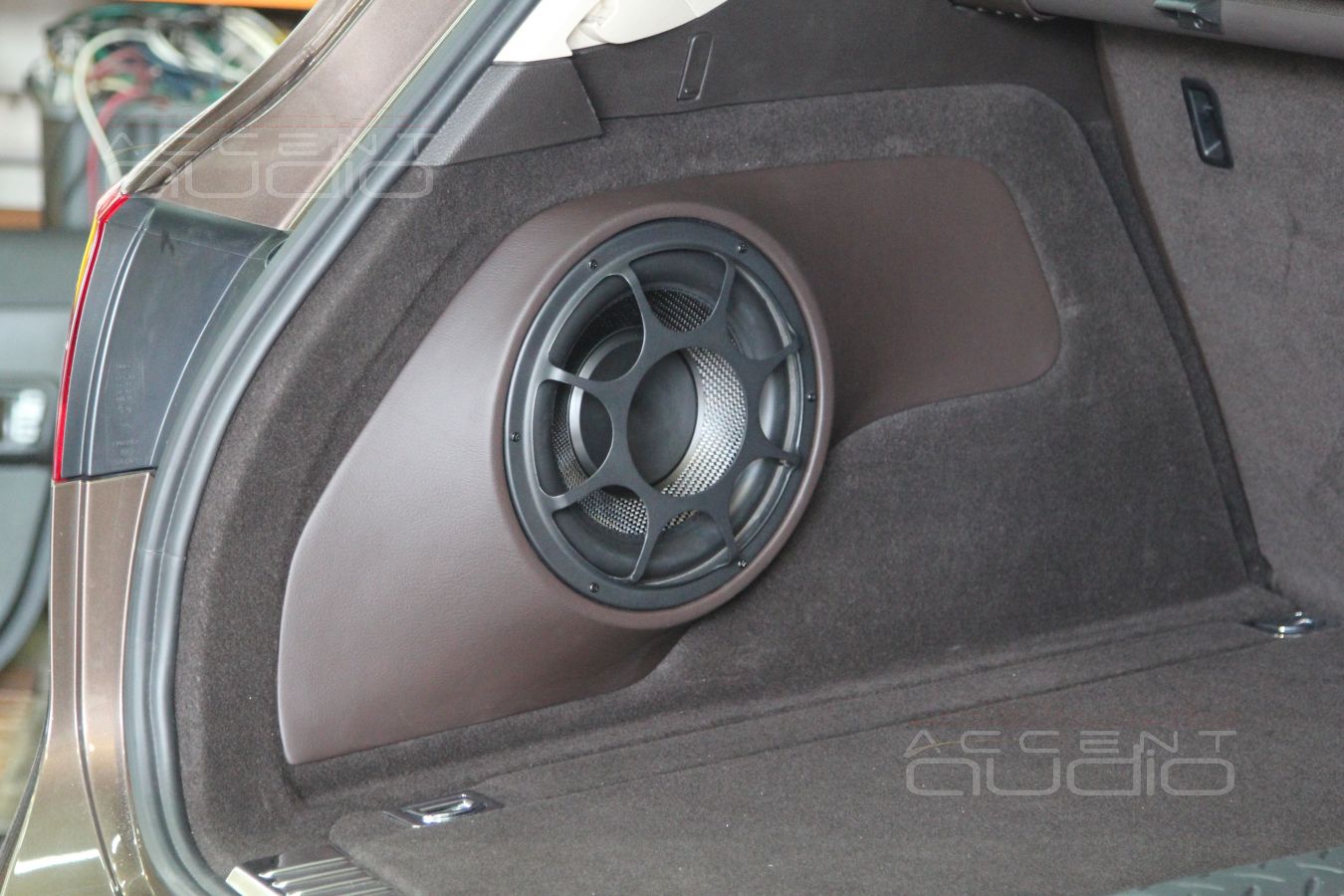

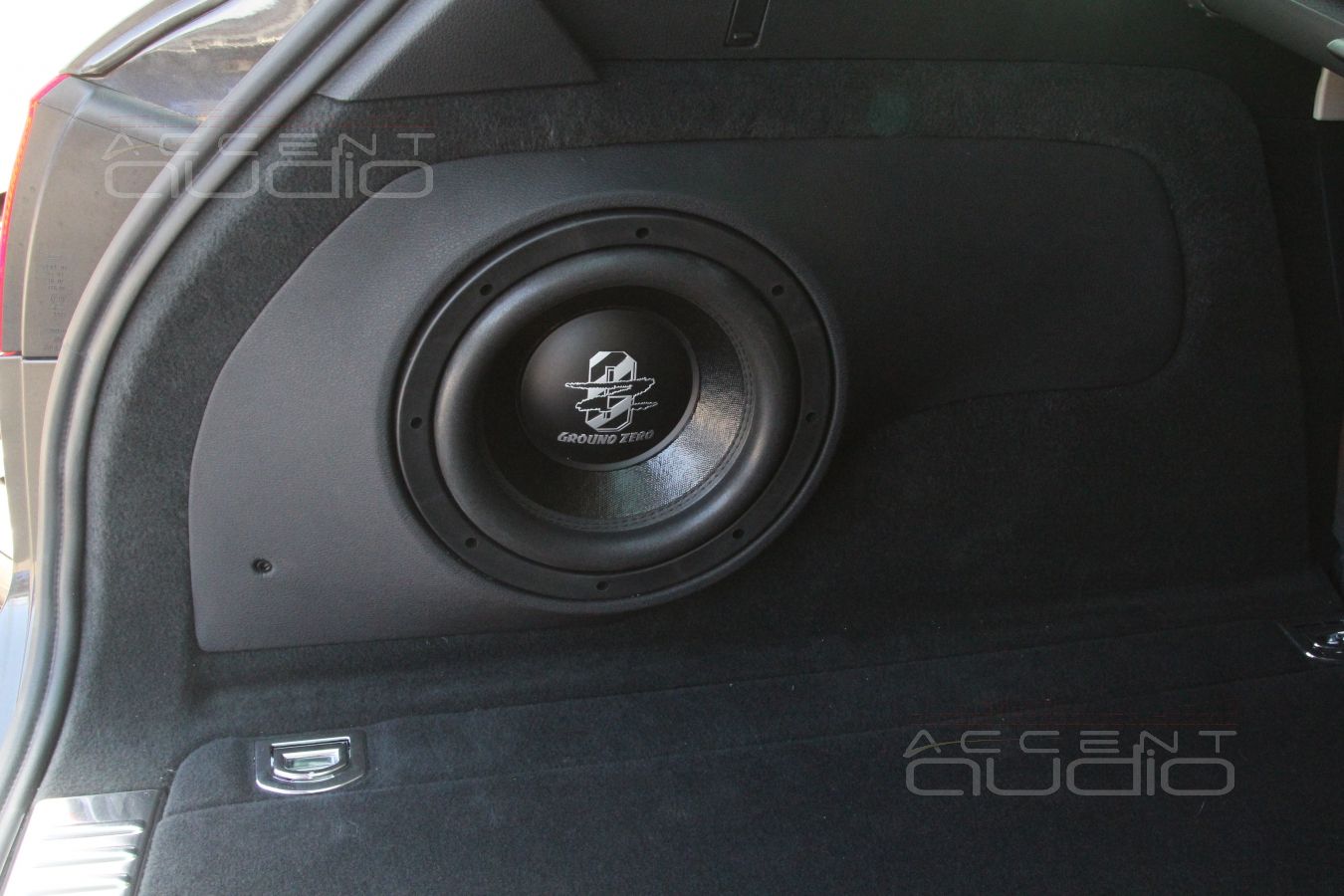

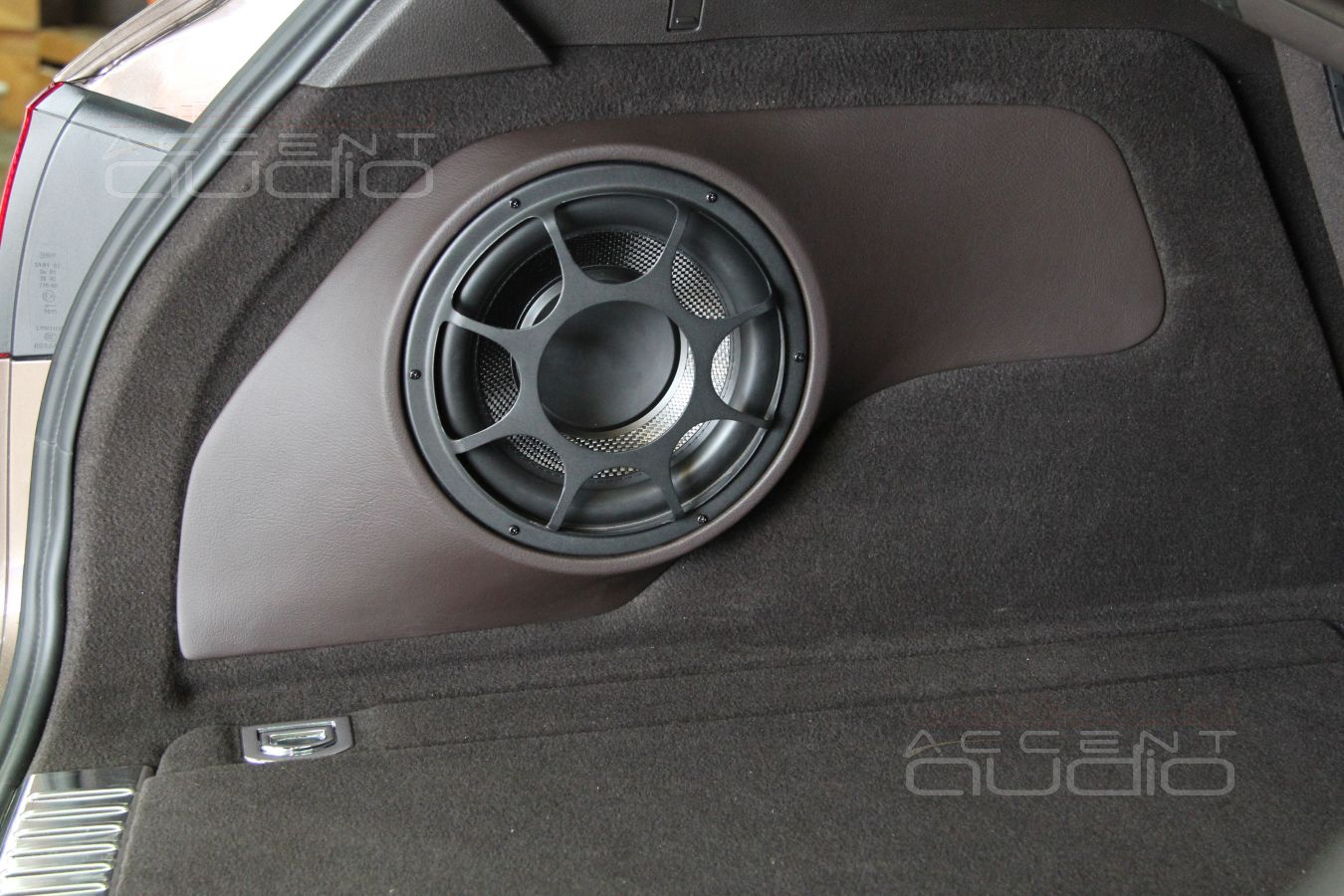

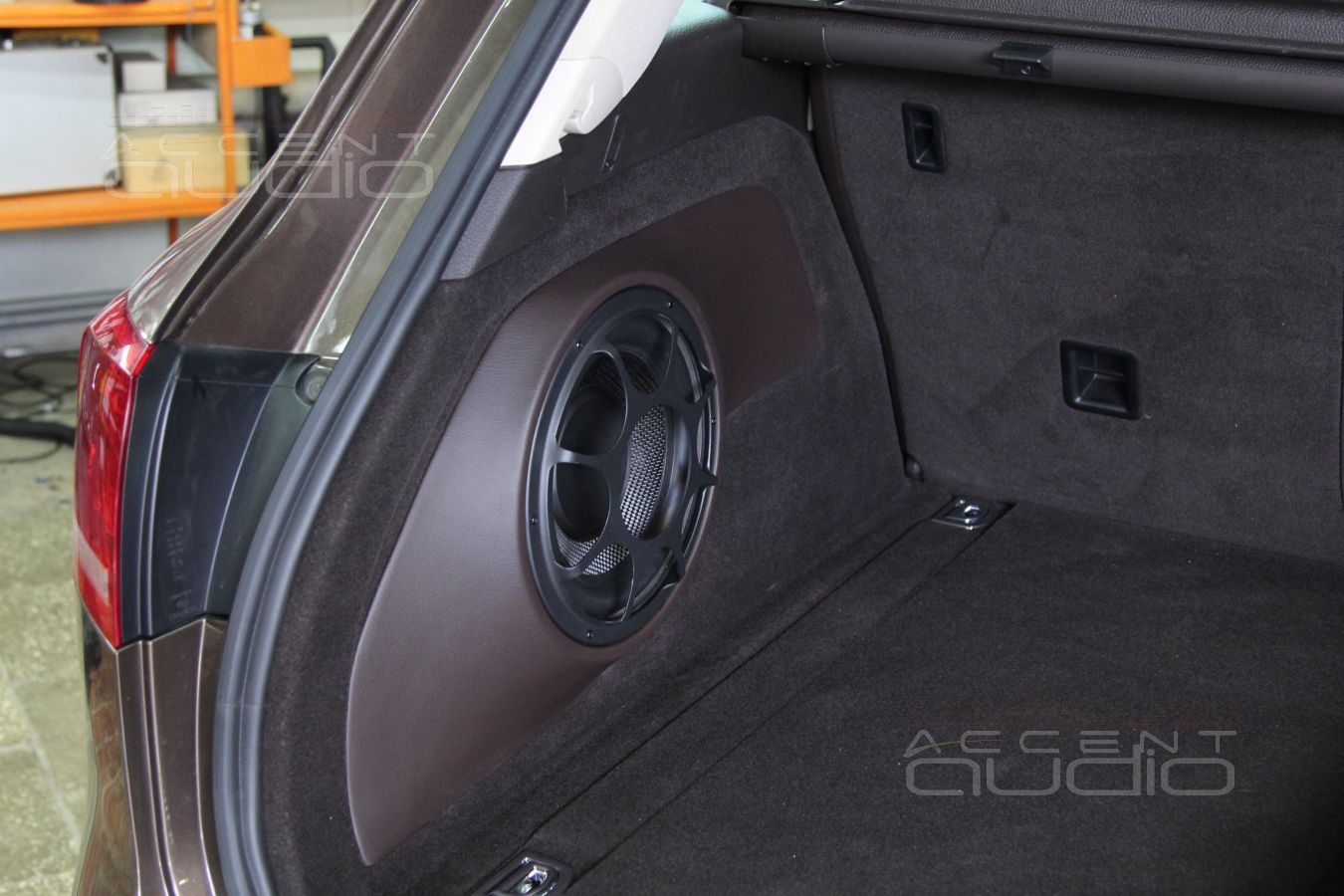

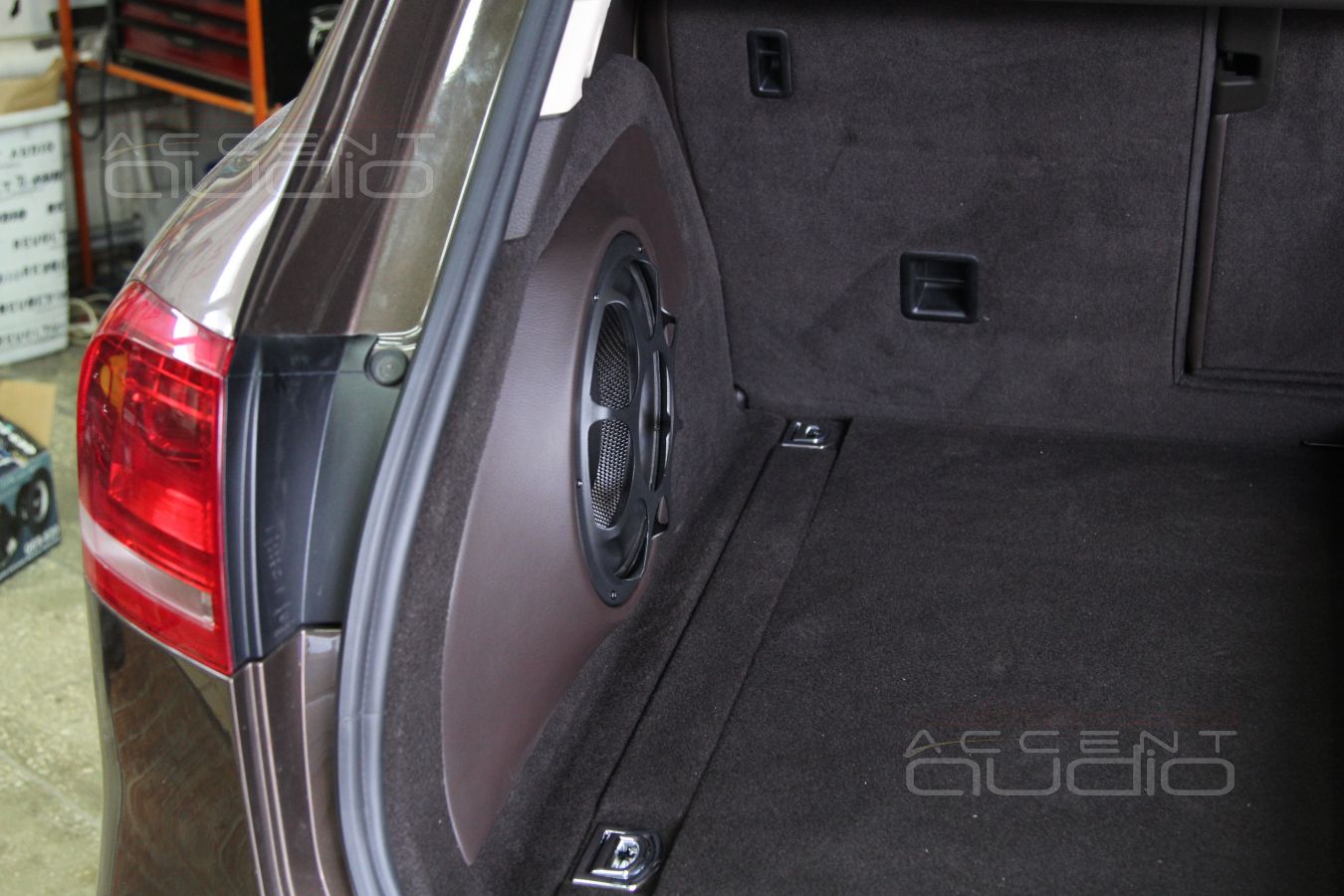

Сабвуфер стелс в Volkswagen Touareg 2014

Единственное, чего не хватает сабвуферу - защитной решетки, она появится через месяц, т.к. едет специально для нашей студии из далекой южной страны...

Загрузка, подождите....

Update

Как мы и предполагали, сразу после публикации вышеприведенной статьи на сайте, количество желающих улучшить аудиосистему в Volkswagen Touareg стало возрастать. После нескольких машин, в которых мы выполнили аудиоинсталляцию, практически копируя нашу первую работу, за исключением марки фронтальной акустической системы, наконец появился заказчик, пожелавший большего.

Итак, ниже мы представим некоторые свежие и обновленные решения для Volkswagen Touareg.

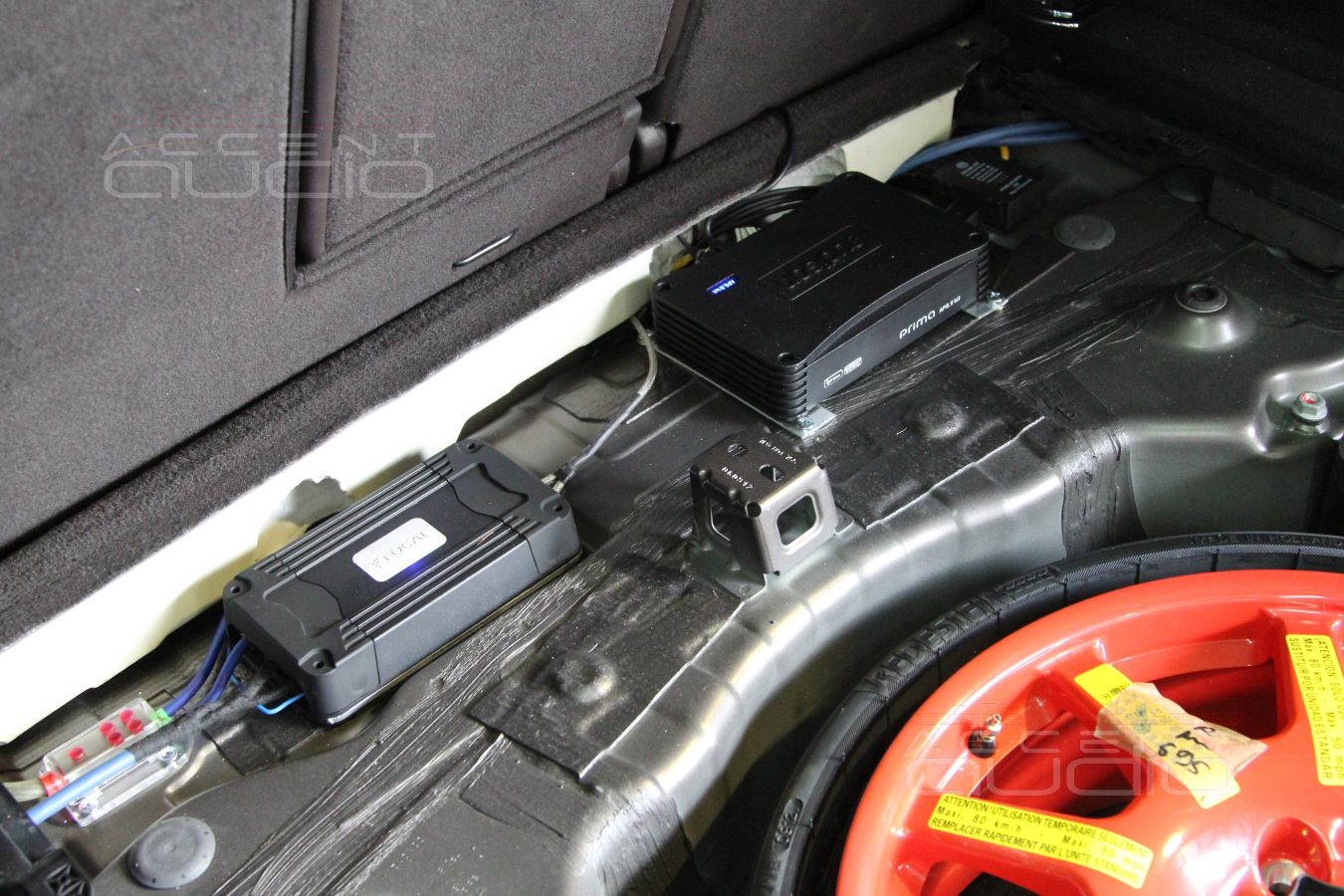

Главное новшество, которые мы можем смело рекомендовать всем желающим хорошего звука - это новейший процессорный усилитель от компании Audison, который появился в продаже лишь с июня 2014 года. Audison Prima AP8.9 bit - полноценный восьмиканальный аудиопроцессор, способный усиливать собственный сигнал на выходе, что исключает необходимость покупки и установки дополнительных усилителей кроме сабвуферного.

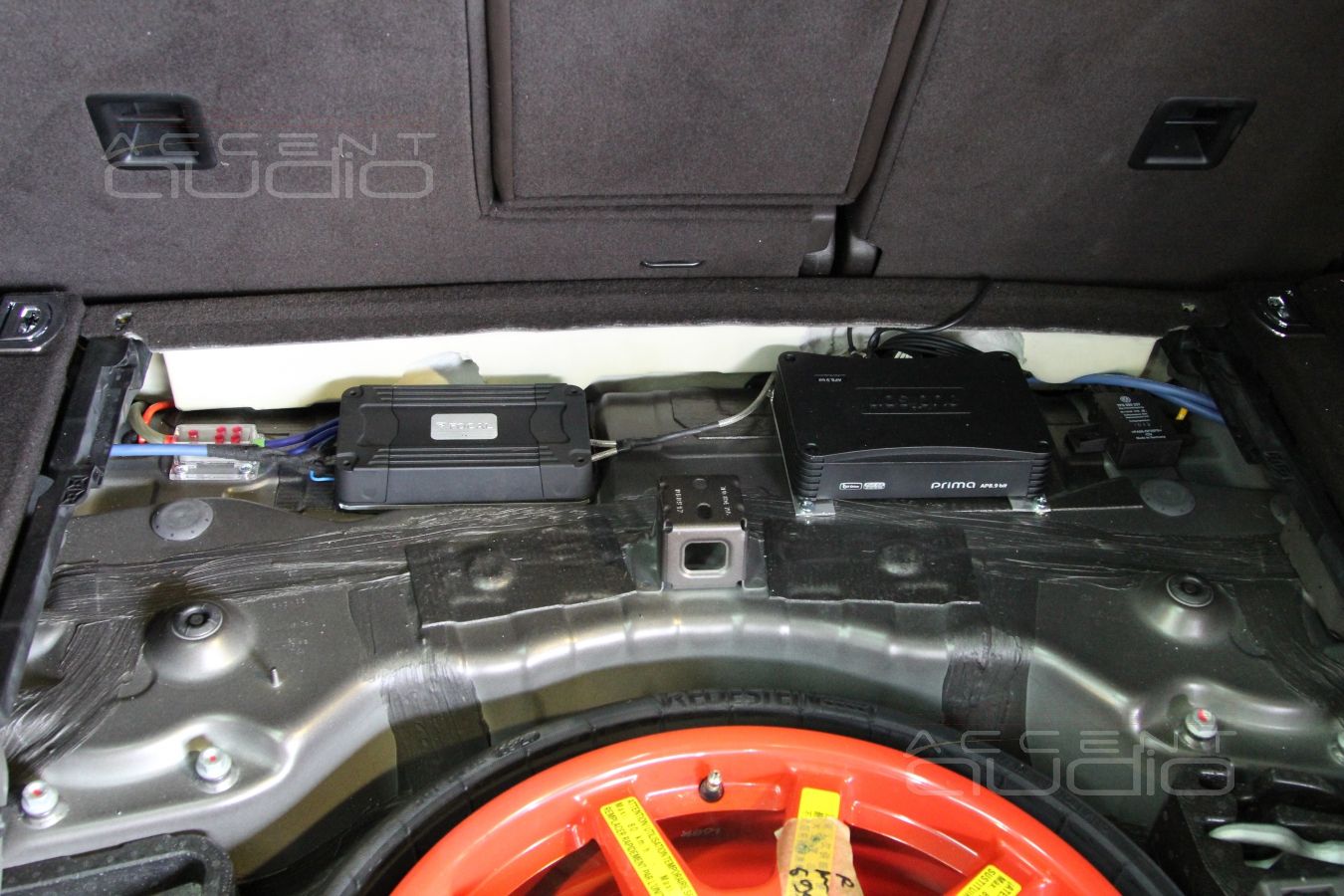

В одной из модификаций нашего "стандартного" уже решения по Volkswagen Touareg, используется именно это устройство в паре с сабвуферным усилителем Focal FD 350.2. Оба эти малыша являются действительно революционными продуктами, позволяющими при собственных микро размерах, порадовать великолепным, ровным, чистым и мощным звуком, причем без почерка D-класса усиления, который всегда присутствует в устройствах такого размера. Понятно, что оба усилителя уместились все в том же маленьком подполе перед запаской.

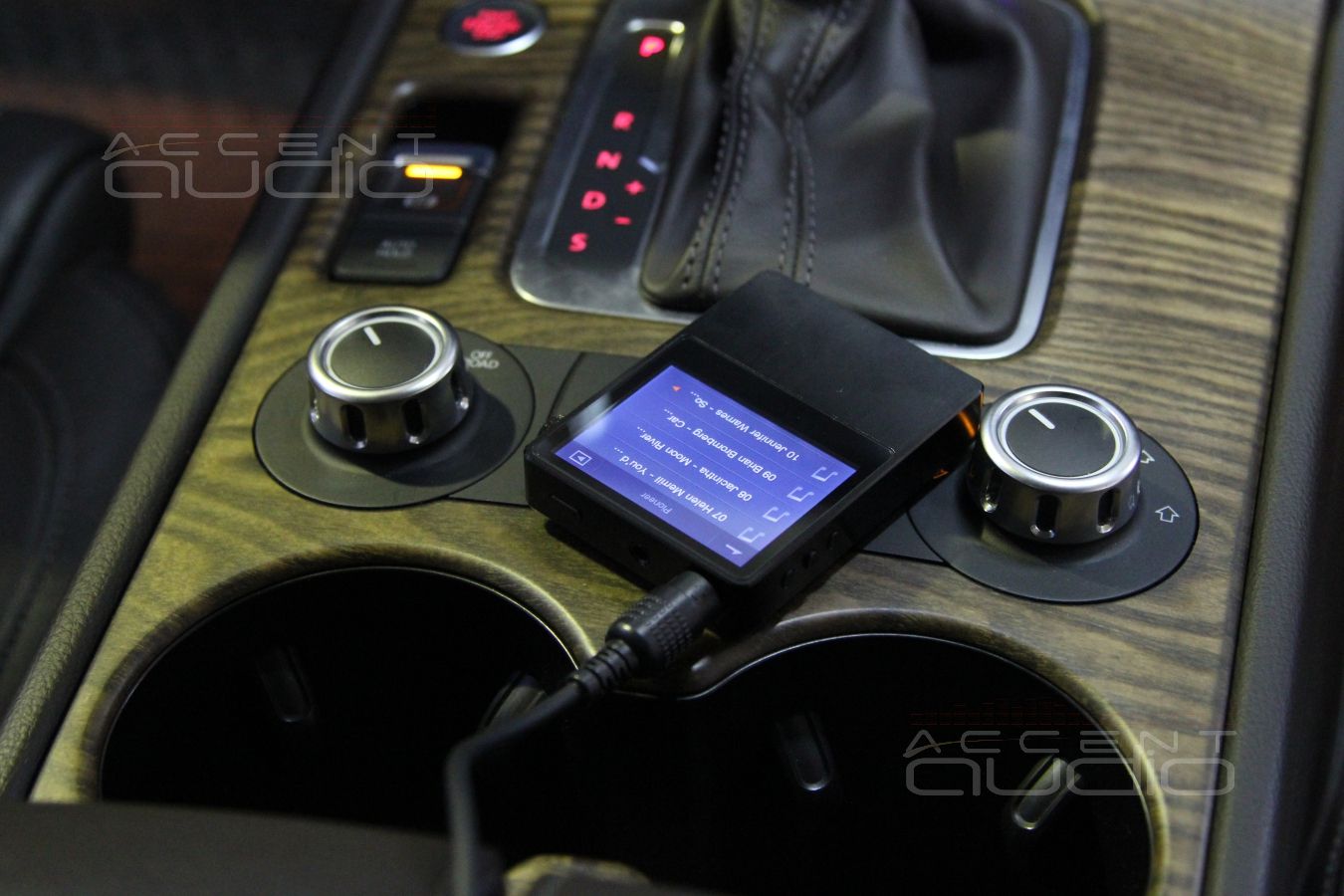

Как и другие процессоры, Audison Prima AP8.9 bit позволяет использовать в качестве источника не только штатную магнитолу (Master), но и внешние источники, в том числе с оптическим выходом Toslink (Digital Optical), который позволяет гнать цифровой поток с внешнего плеера прямо в процессор-усилитель без потерь. В качестве плеера в одной из наших систем используется плеер Astell &Kern, который может не только выдавать сигнал по оптике, но и читает практически все известные форматы аудио. Например ISO образ и WV образ для Astell &Kern не проблема, а про все сочетания FLAC и говорить нечего...

Загрузка, подождите....

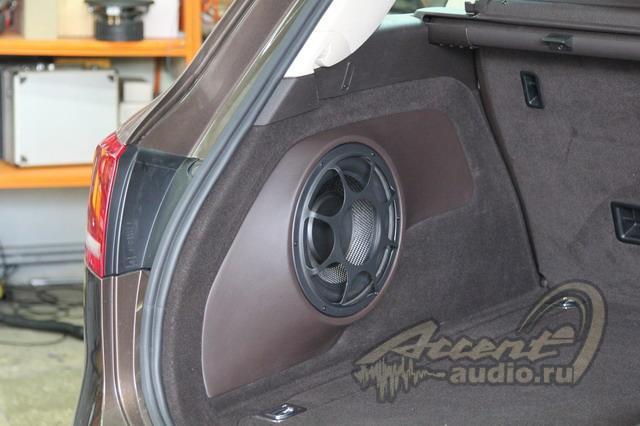

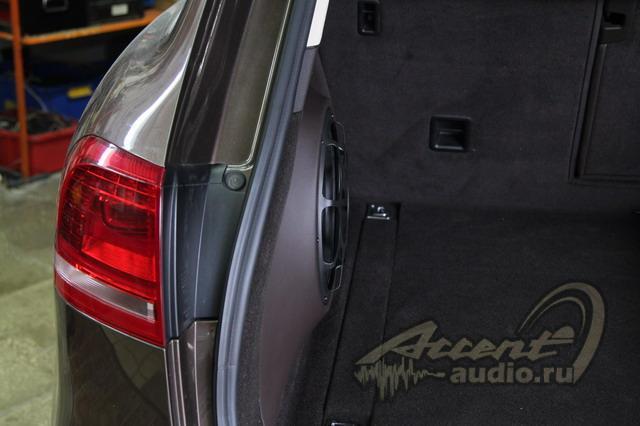

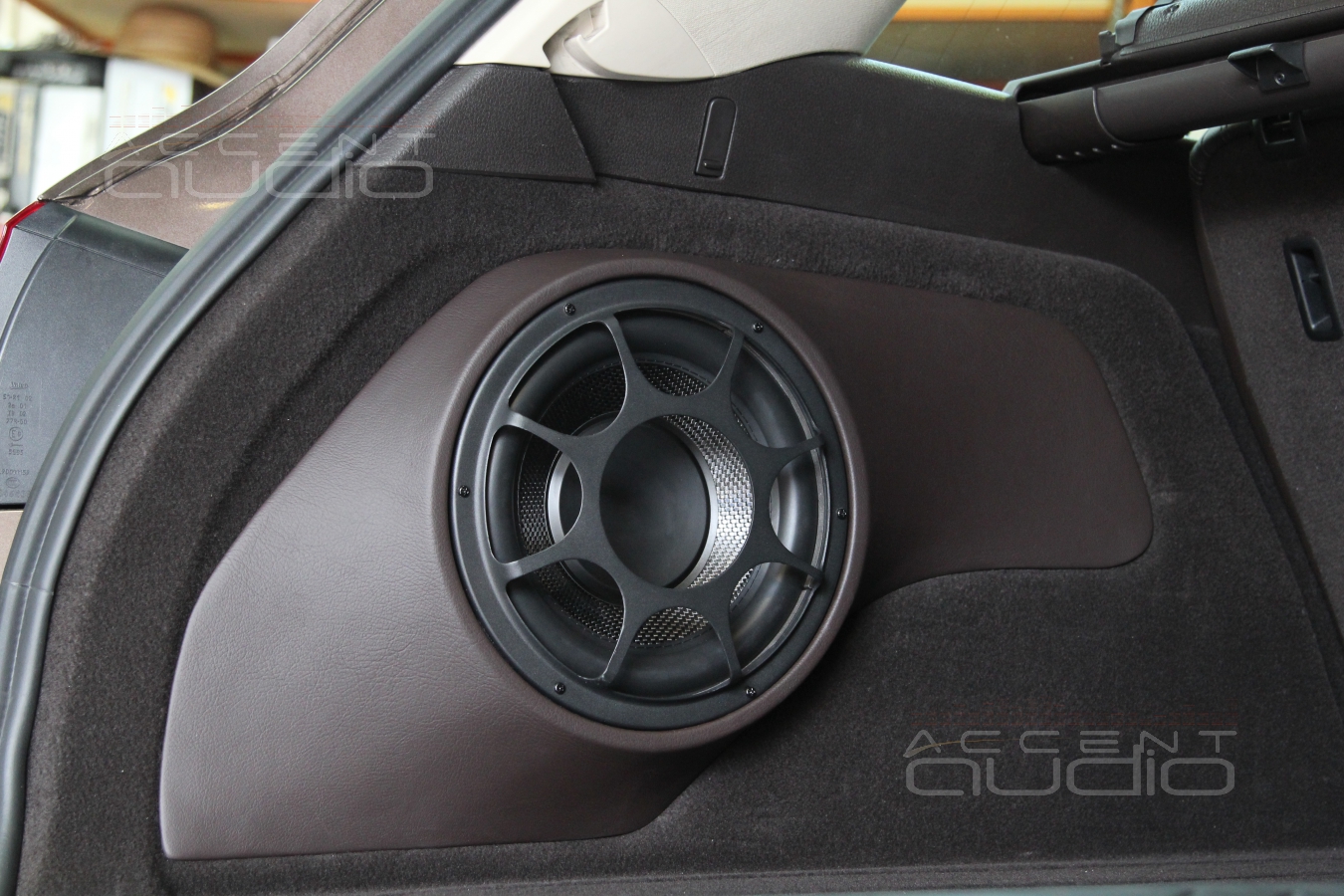

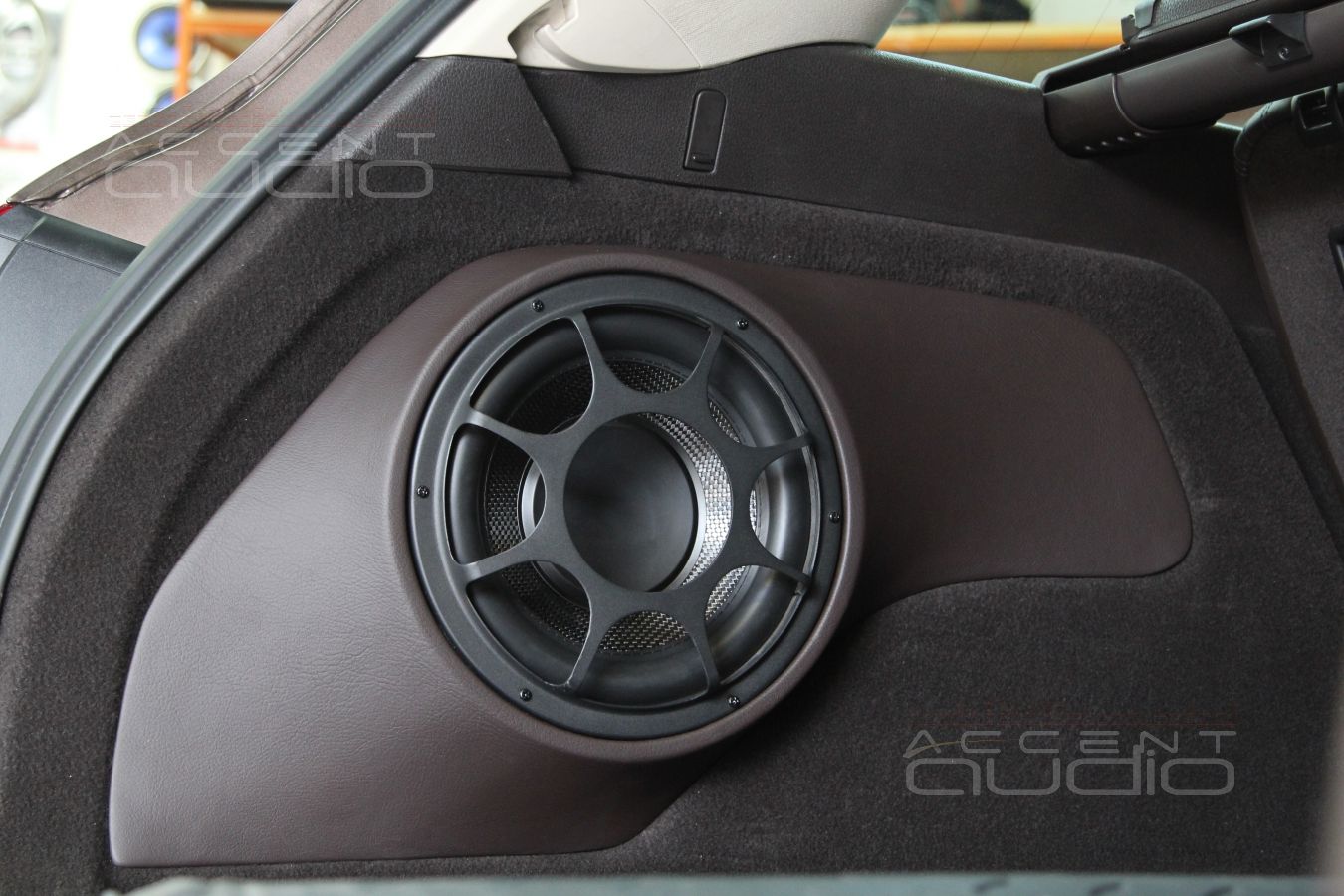

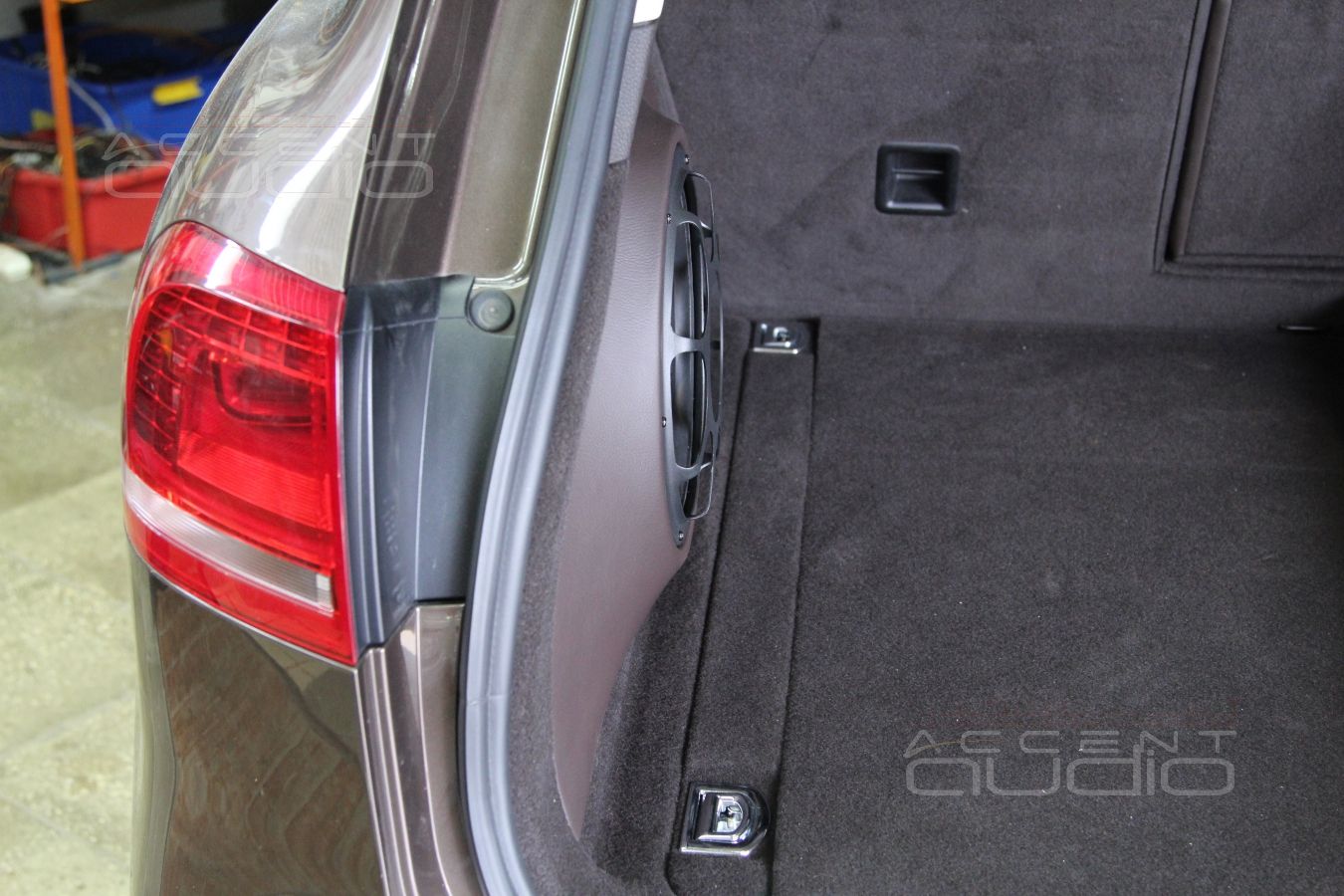

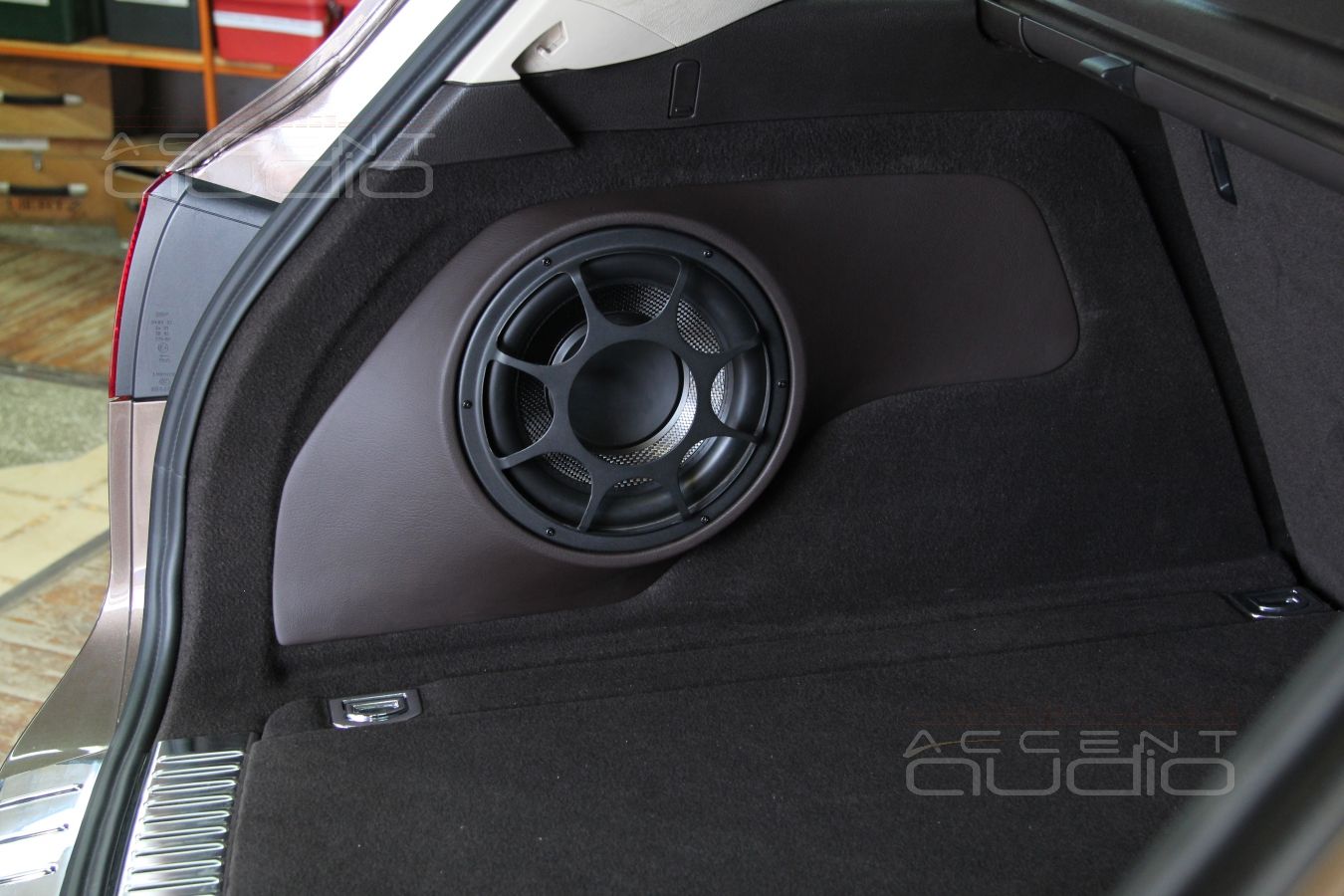

Сабвуфер стелс в Volkswagen Touareg, версия 1.2, доработанная, улучшенная

Сабвуфер мы по-прежнему используем свой, фирменный AA-WB10, но корпус под него теперь больше 1,5 литра, внешняя плоскость, перетянутая кожей в цвет салона, более покатая, а крепеж полностью скрытый.

Загрузка, подождите....

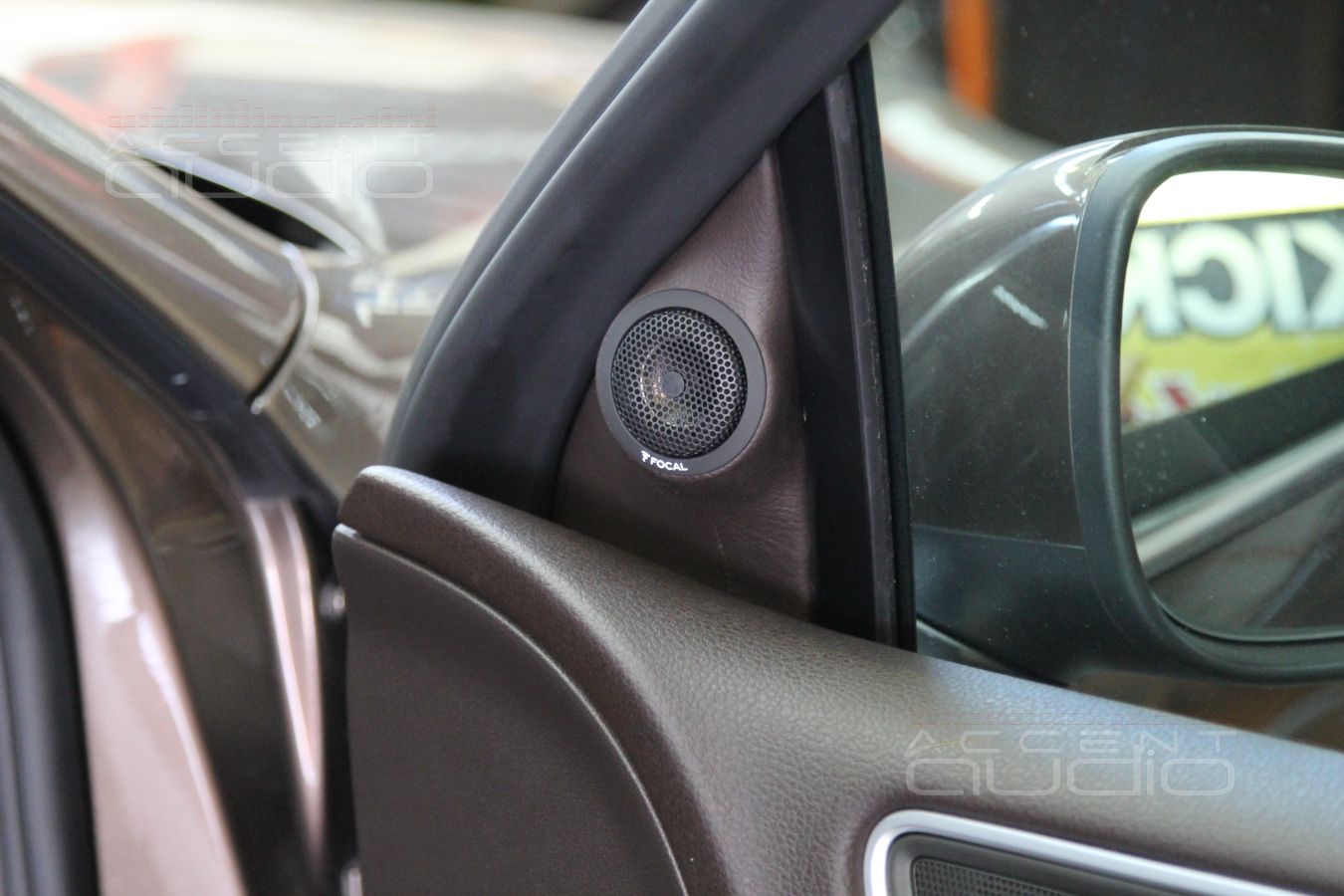

Акустика для Volkswagen Touareg: варианты

За прошедшие 4 месяца, мы ставили в Volkswagen Touareg динамики Eton RSR 160, Focal FX Perfomance, CDTAudio HD62 и нельзя сказать, какие динамики звучат лучше... Да, у них немного разный характер, да, подача нижнего баса от мидбасов у Focal наивысшая, но все системы вполне можно назвать музыкальными и точными.

Загрузка, подождите....

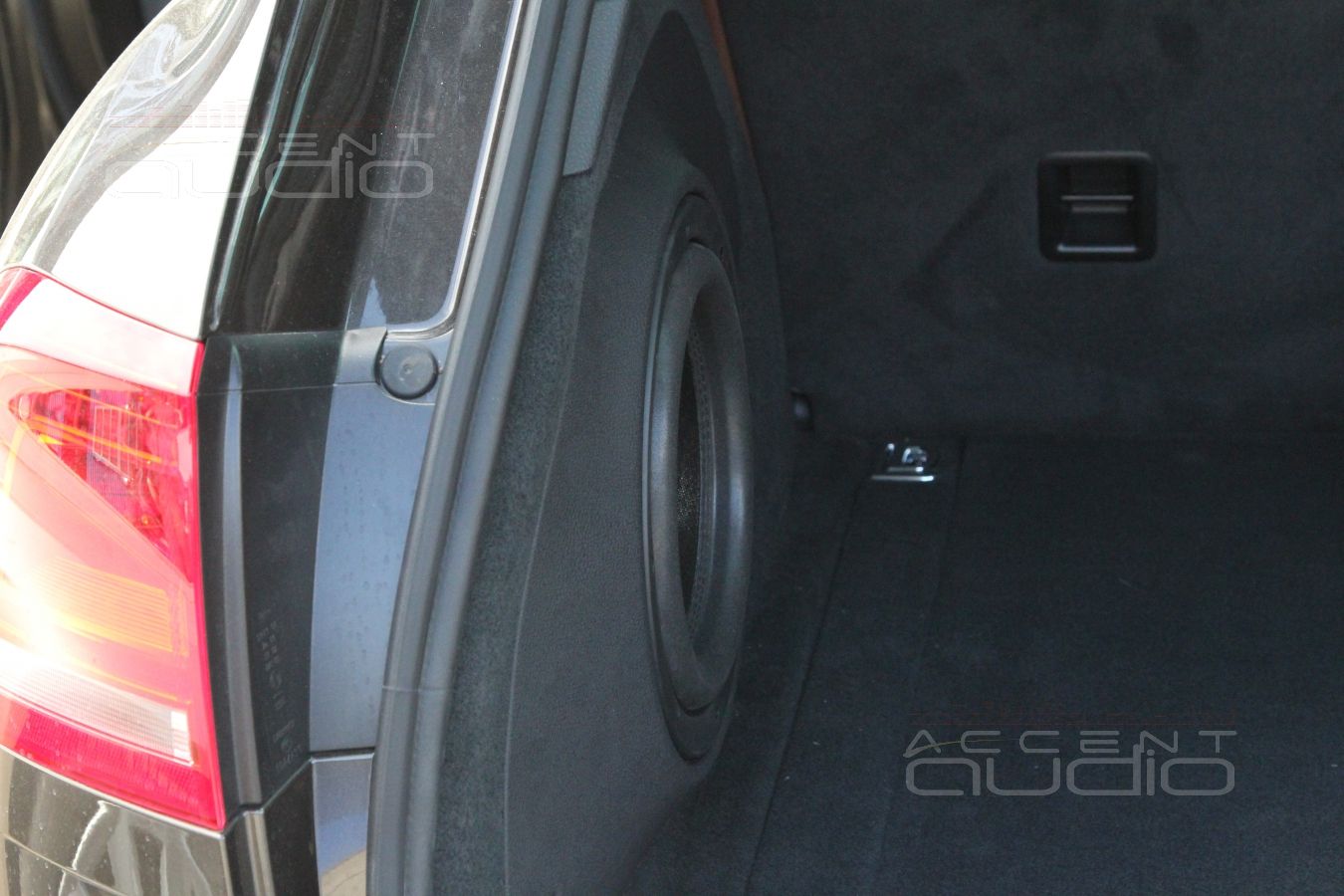

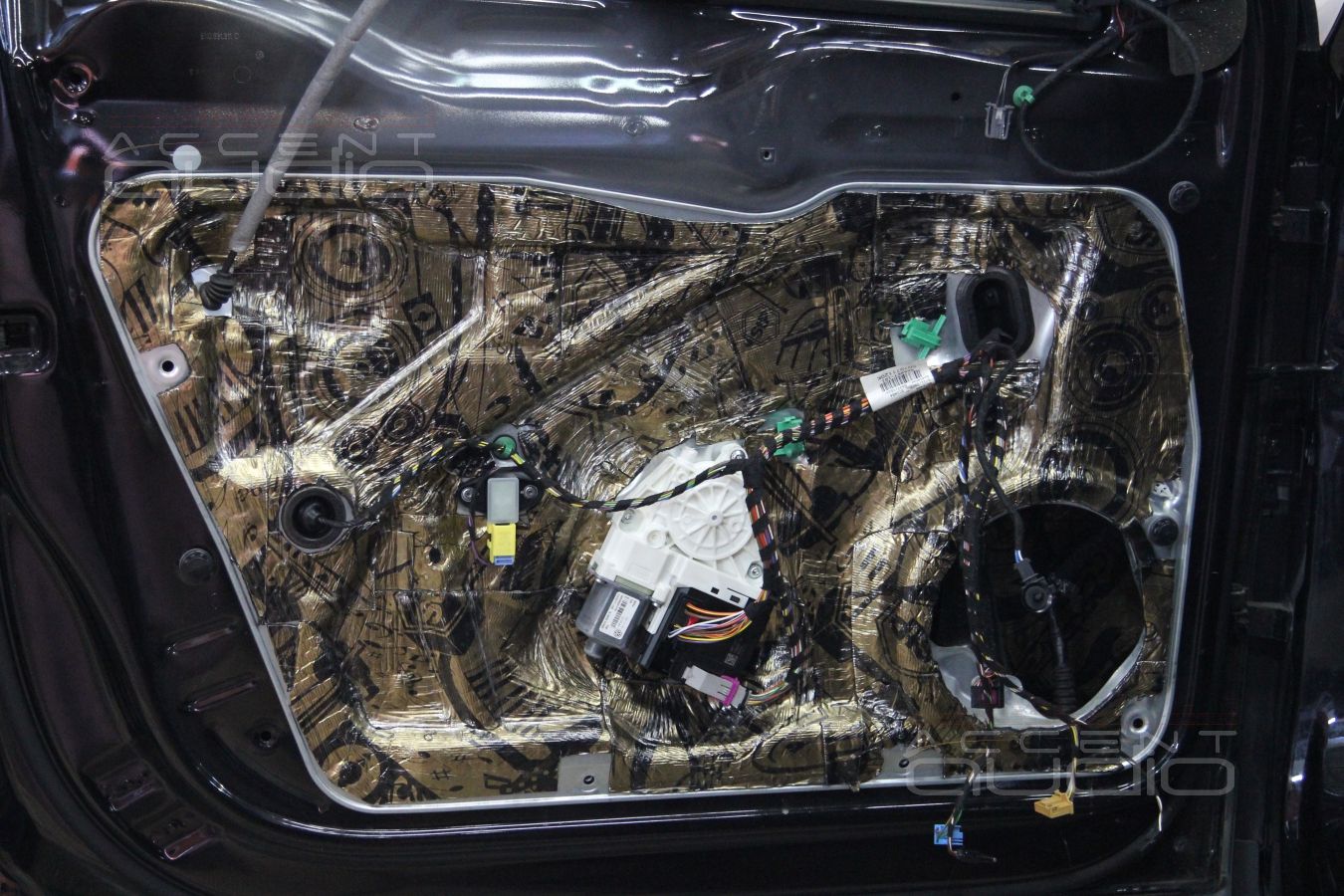

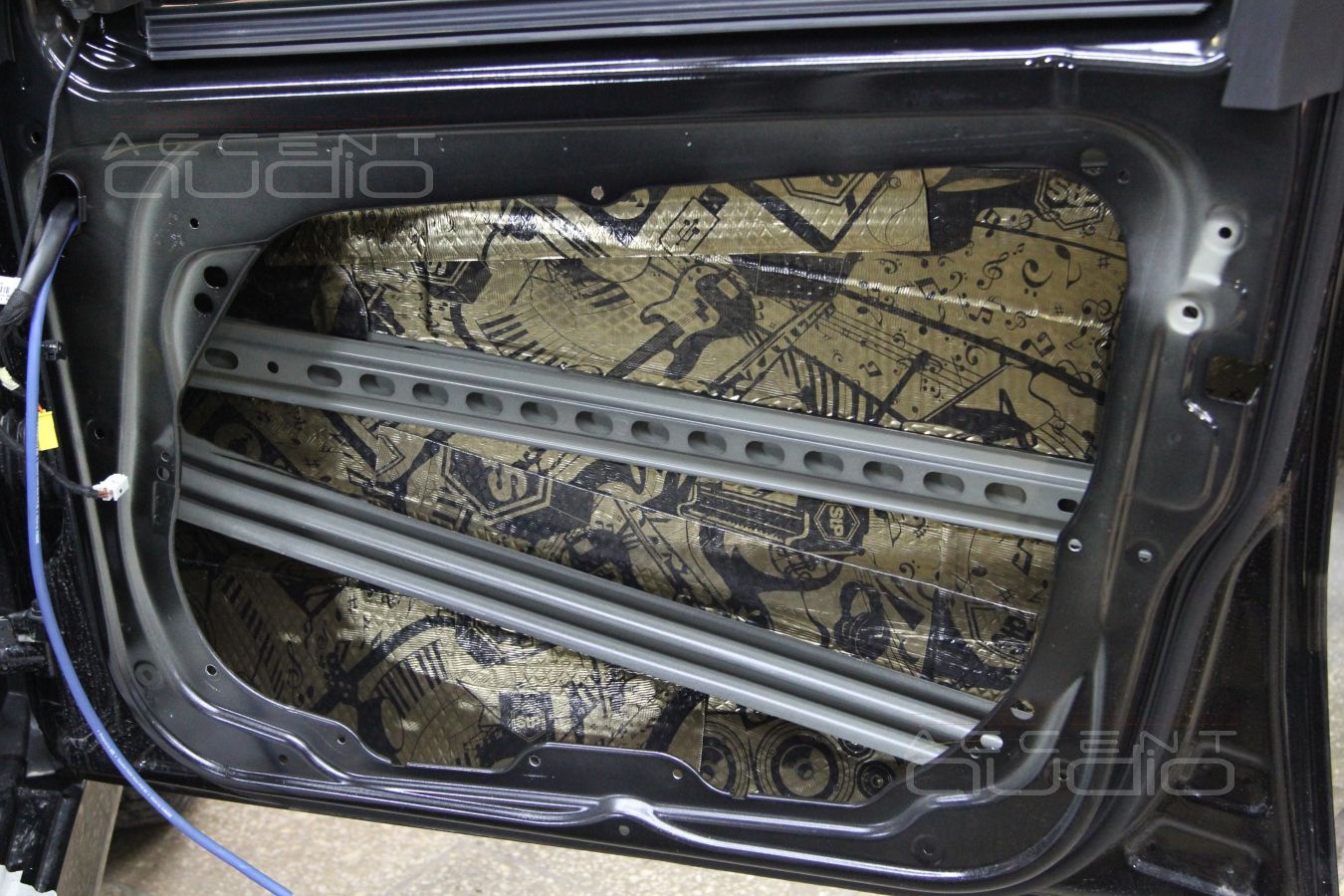

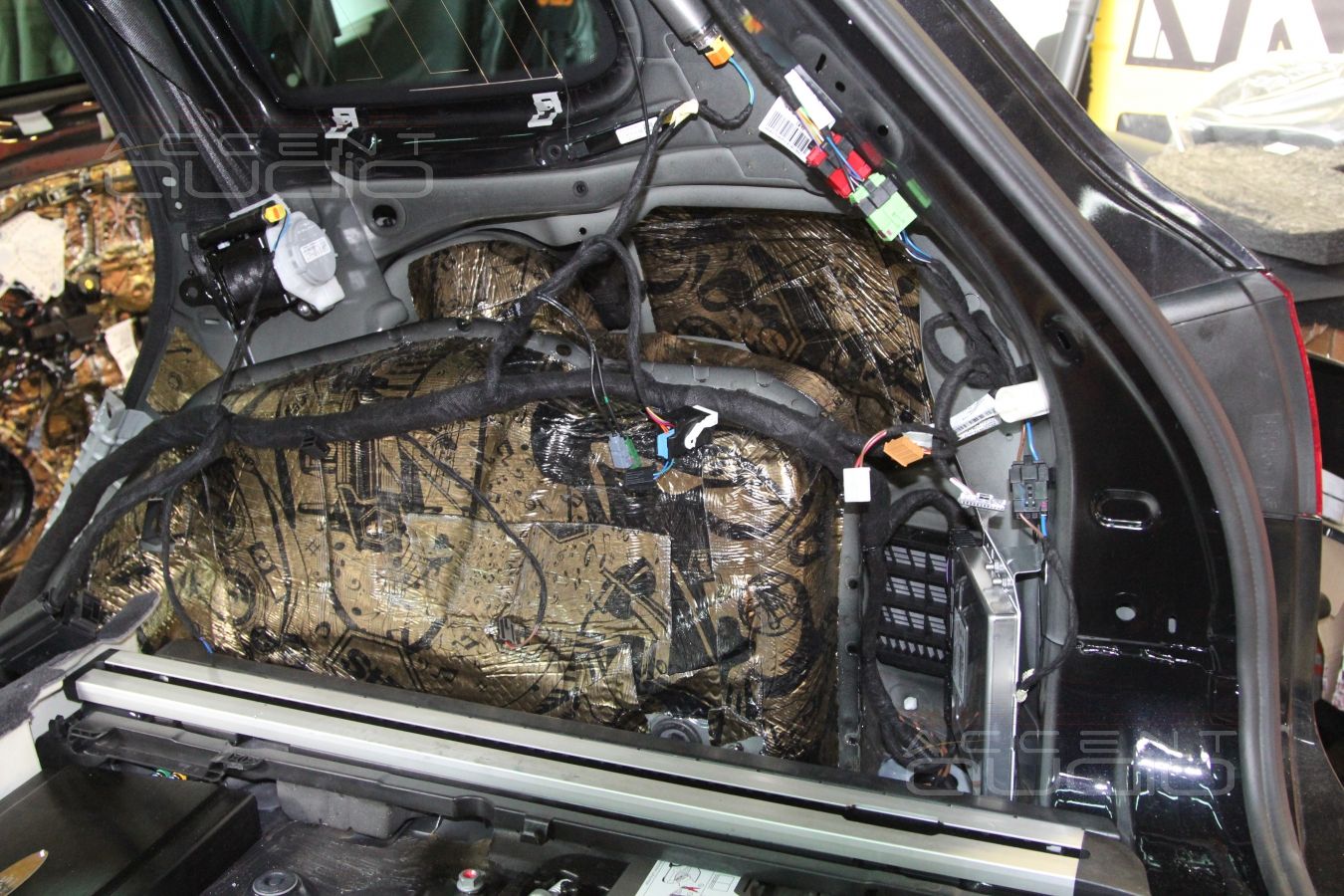

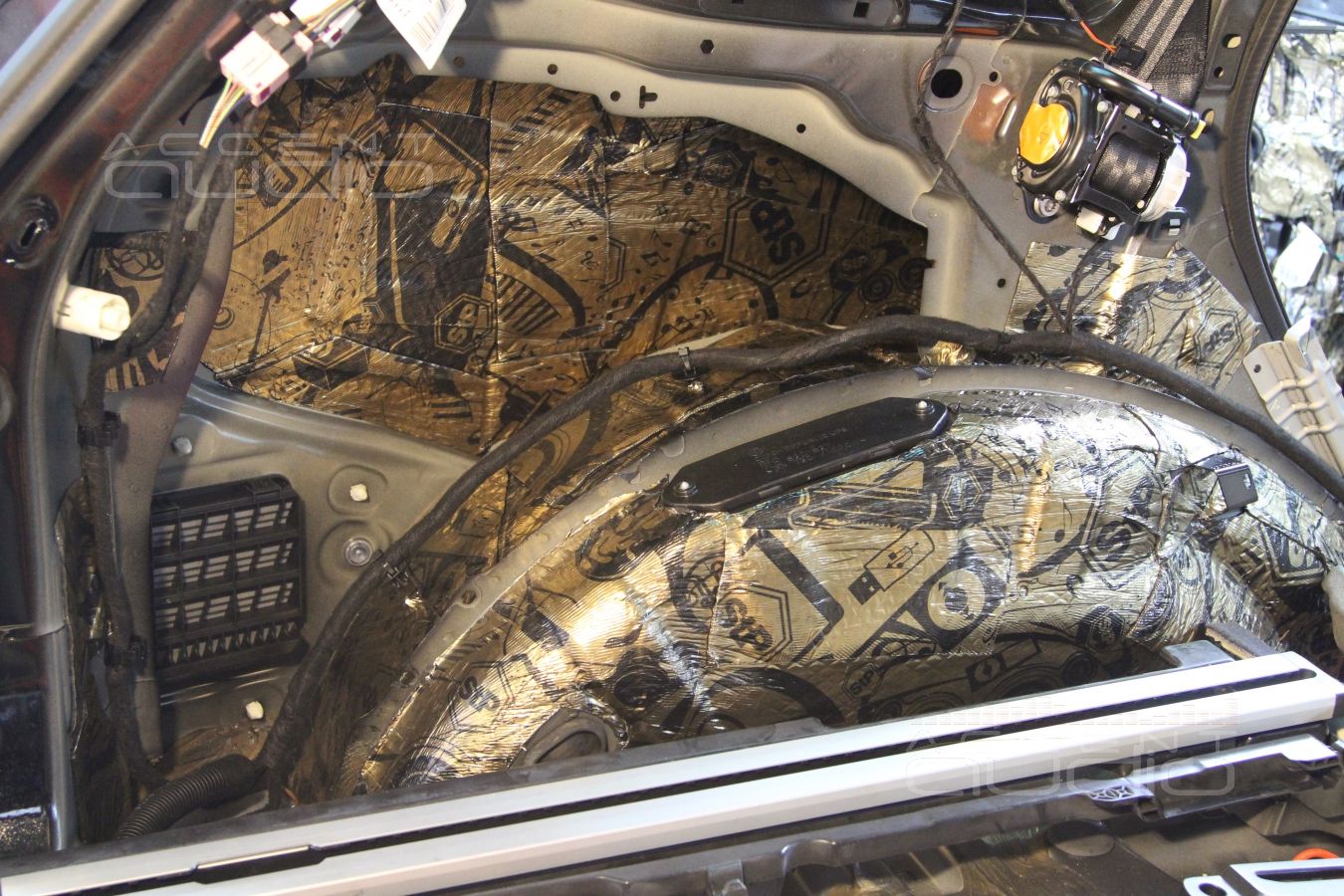

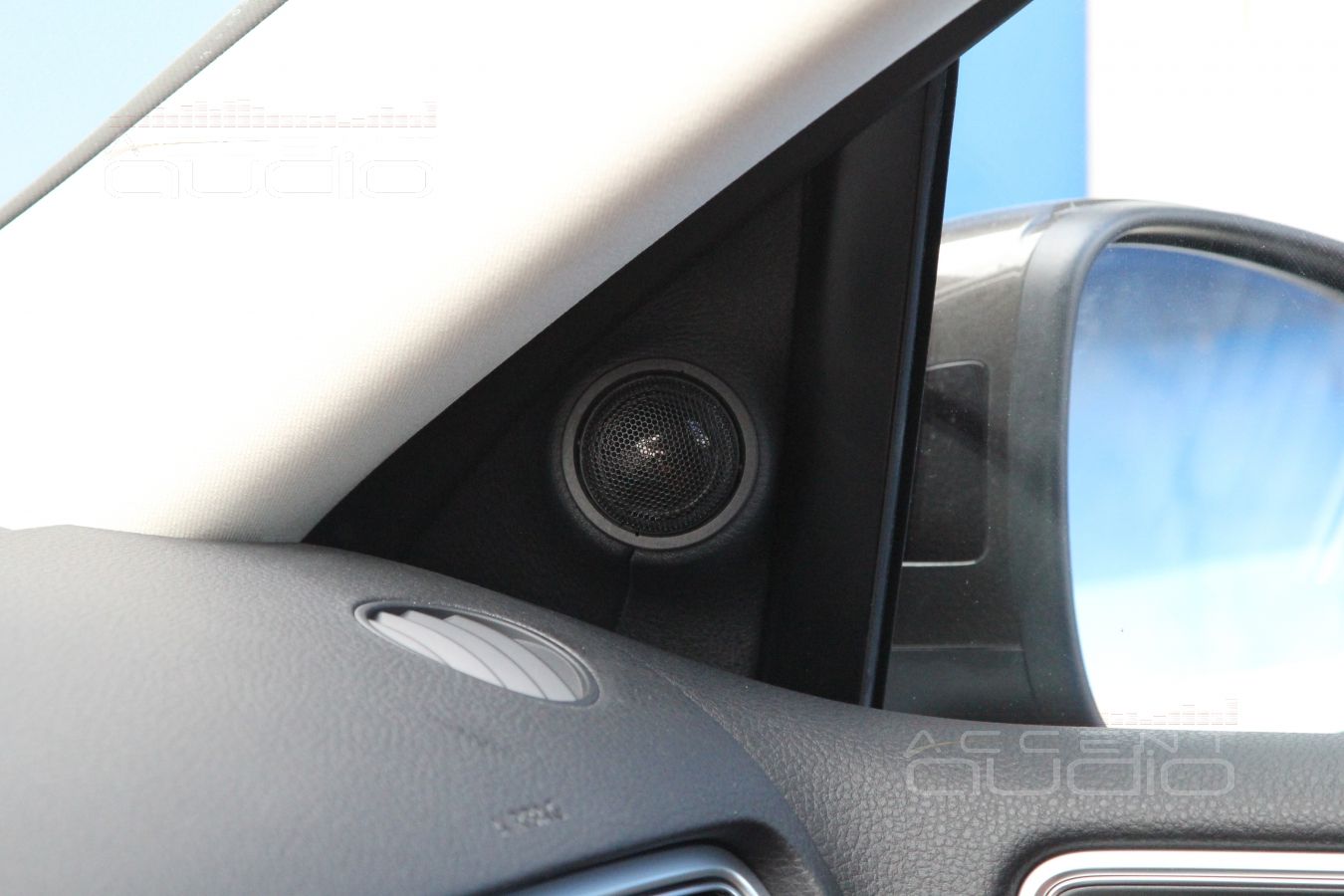

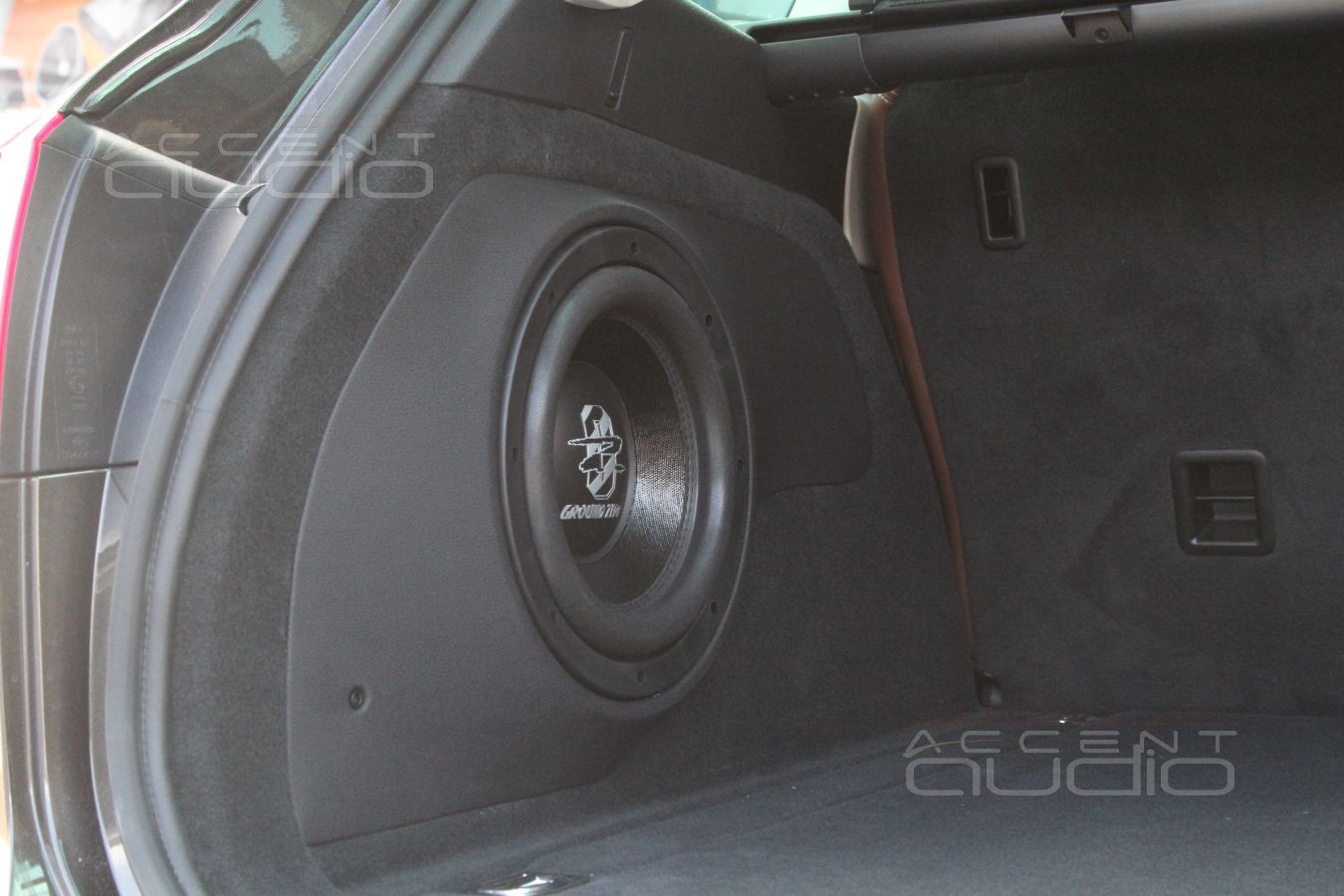

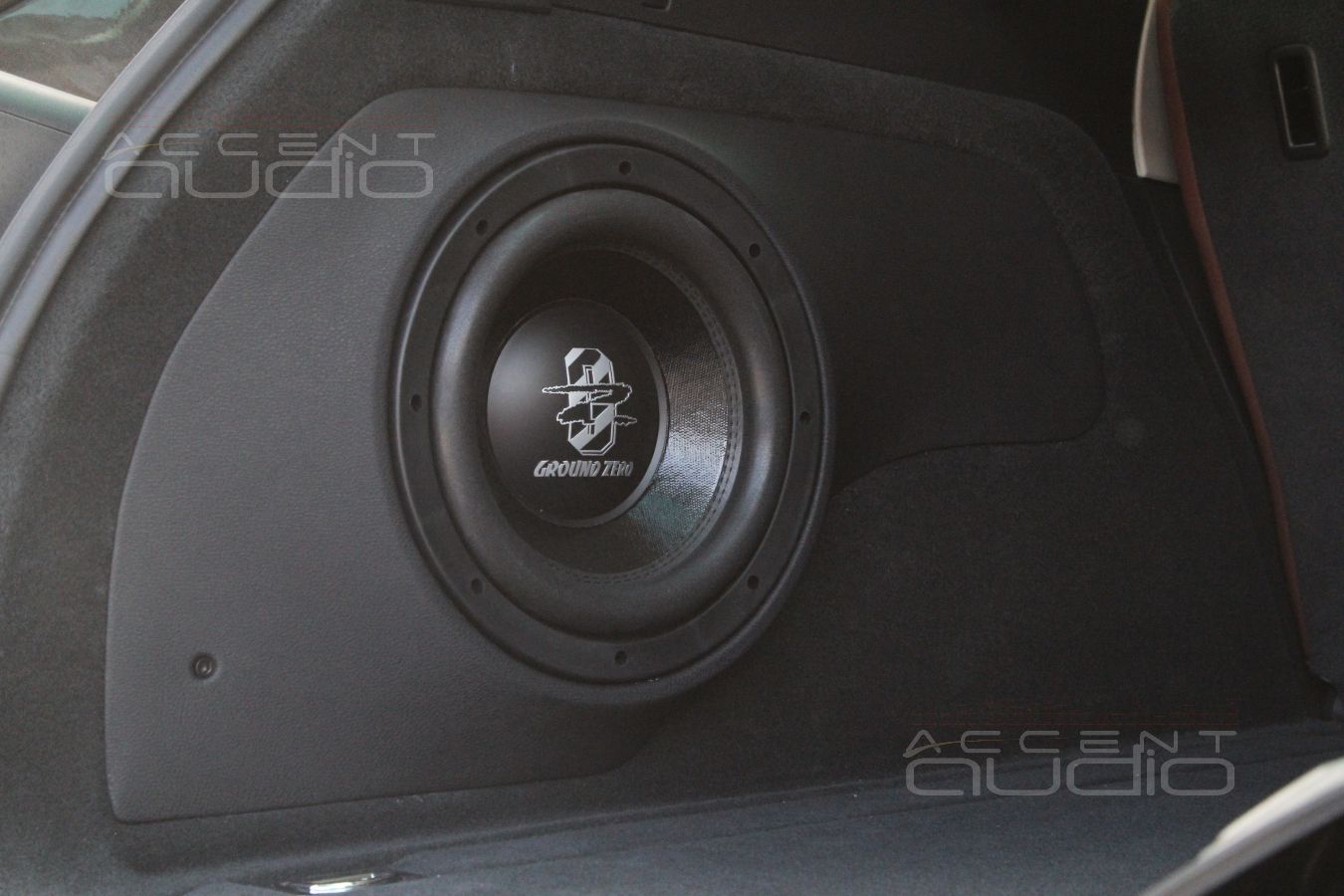

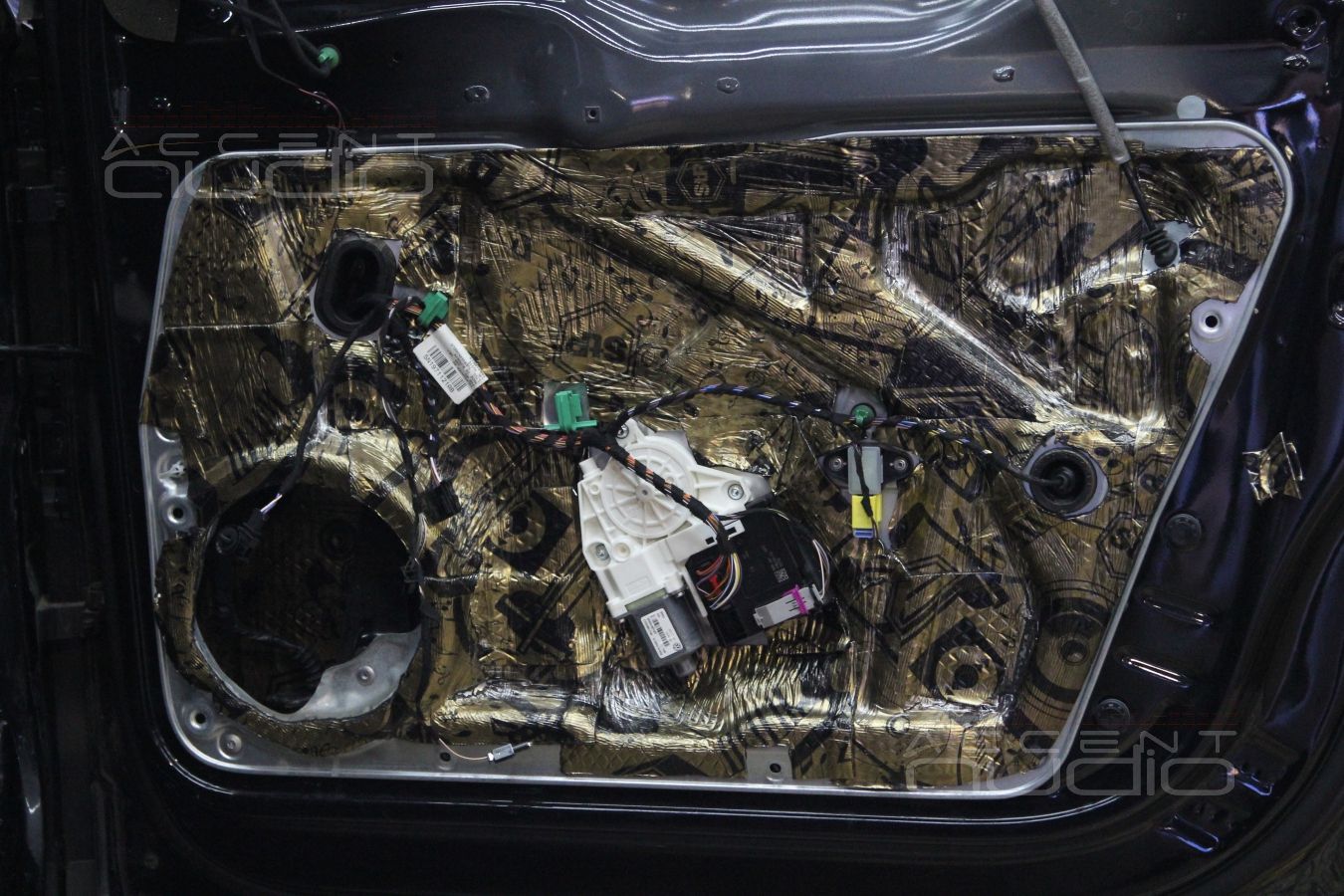

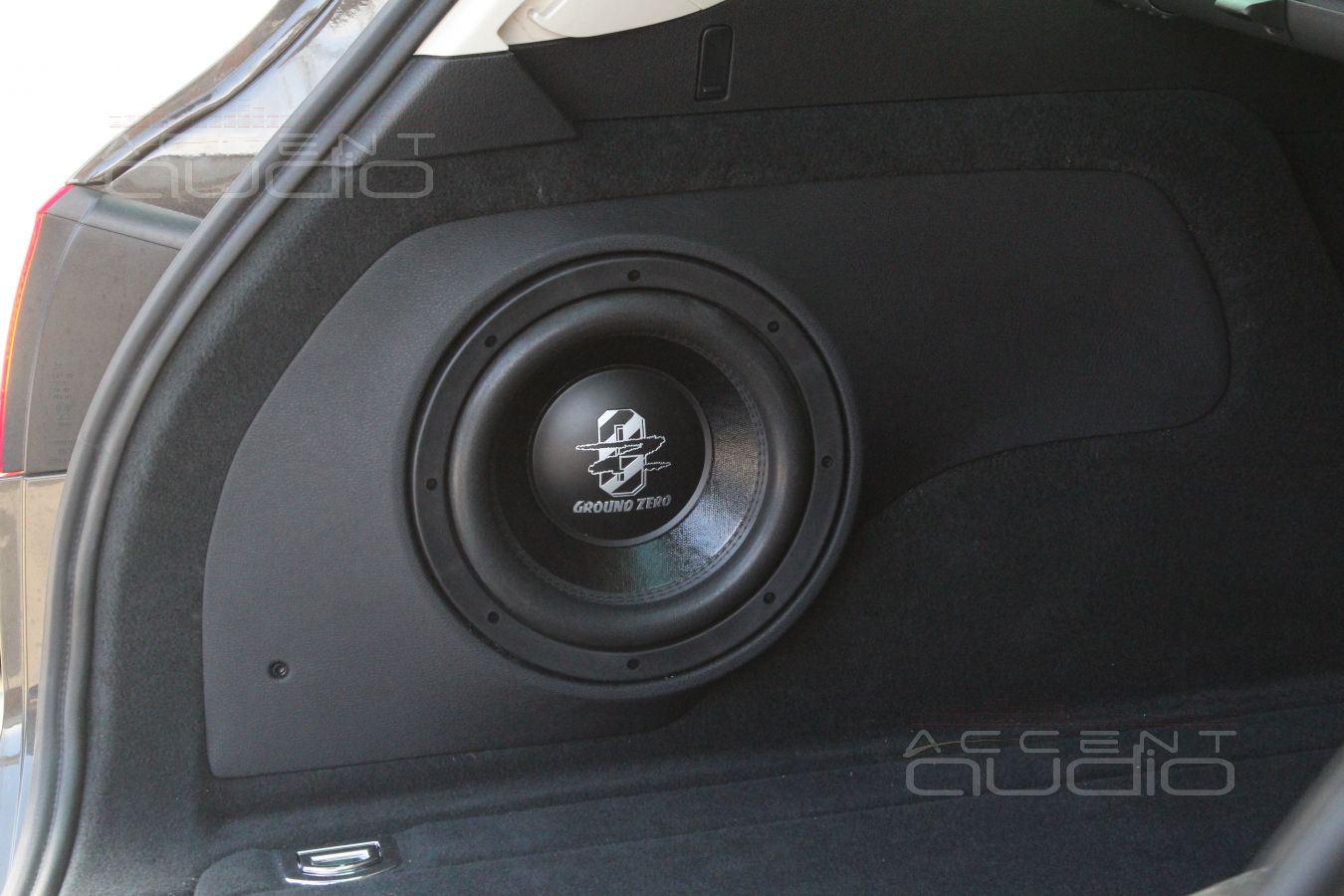

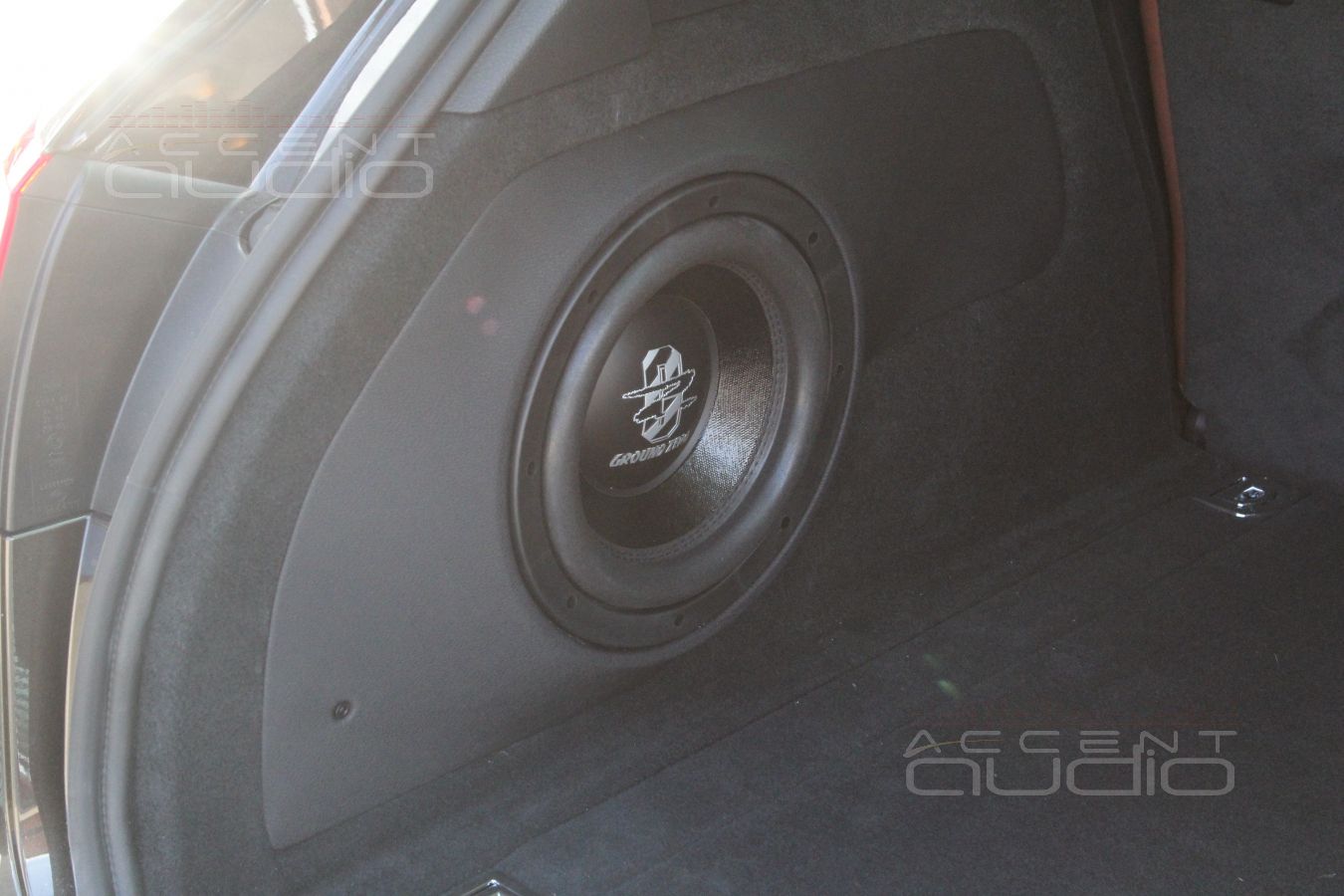

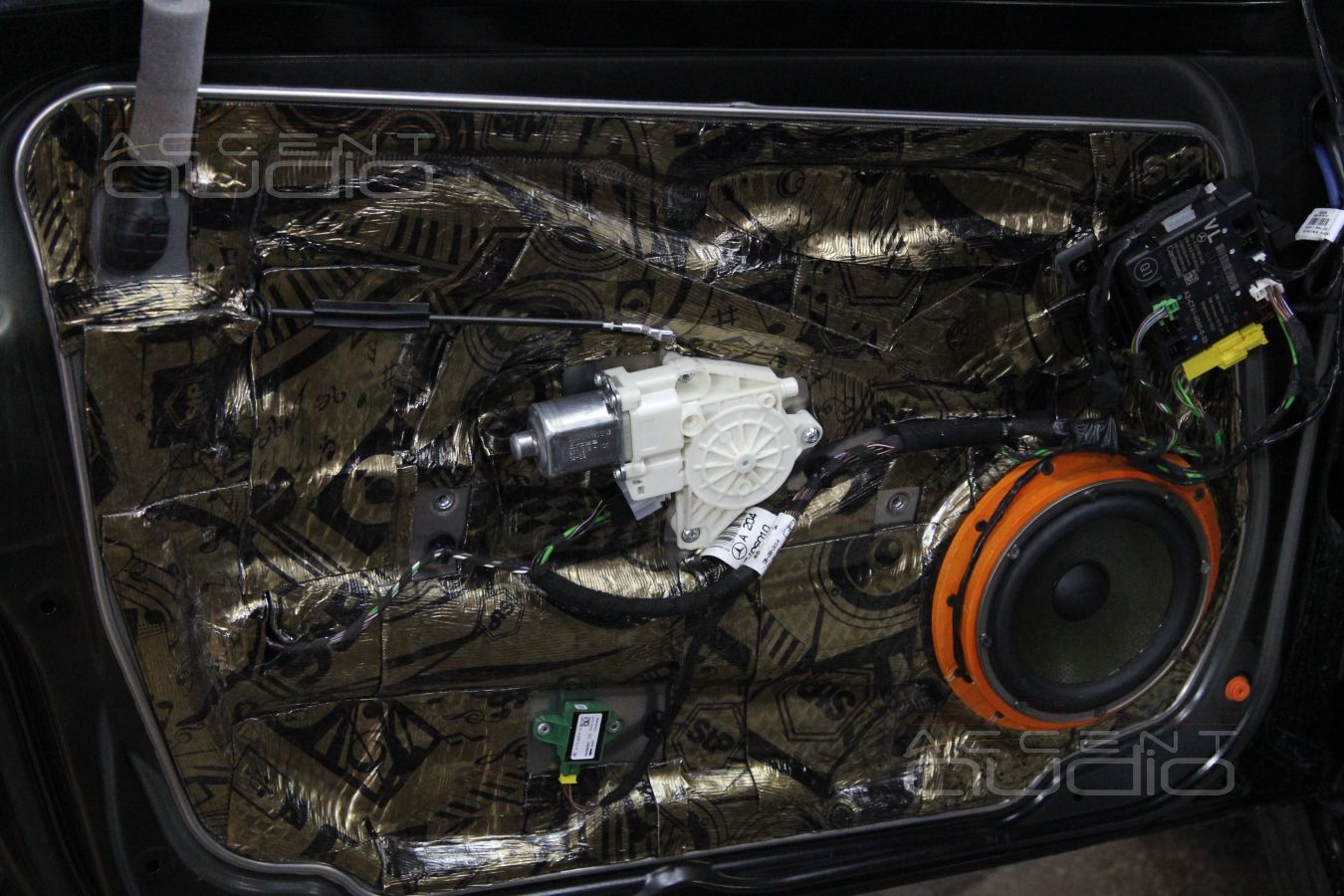

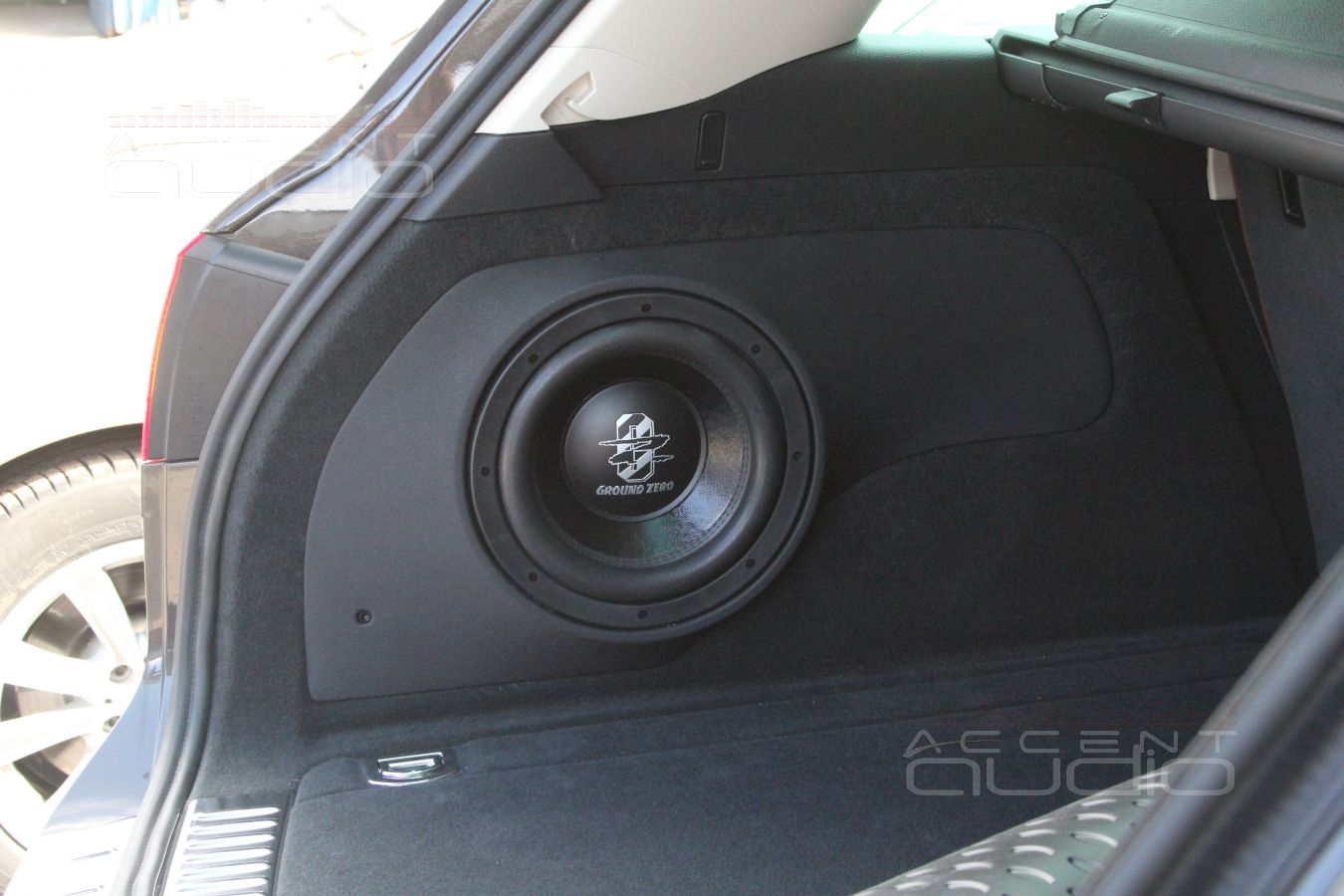

Touareg Update: Black Edition - очередная работа на машине с черным салоном

По сути, большинство наших посетителей на Volkswagen Touareg просят повторить представленную выше работу и каждый раз фотографировать одно и то же скучно, однако, наконец, нам попался черный Тоарег с черным салоном и мы решили показать, как визуальные элементы наших работ выглядят в черном исполнении.

Загрузка, подождите....
