Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Наши работы / volkswagen / Студия автозвука

В случае с Volkswagen Golf V задача стояла следующая : не меняя штатную магнитолу, получить от качества звука определенный максимум, при общем бюджете в 10 тыс. руб.

Естейственно рассматривались разные варианты, но уж очень раздражала штатная пустота за сеточкой среднечастотника (см нижеследующий фотоотчет). Один из наших поставщиков порадовал: в наличии появилась 3-х компонентная акустика известной немецкой марки Eton, причем не просто акустика, а акустика, ПРЕДНАЗНАЧЕННАЯ для установки в двери Golf 5.

Акустика была немедленно закуплена и установлена....

Далее по порядку:


Собственно двери и штатные места:

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Наши работы / volkswagen / Студия автозвука

Вот так выглядит акустика:

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Наши работы / volkswagen / Студия автозвука

Несмотря на относительно невысокую стоимость, мы, честно говоря, ожидали большего. Качество исполнения высокое, но материалы из которых изготовлена акустика довольно простые. Мидбасы и среднечастотники из простого, на первый взгляд, полипропилена.... и это при том, что самые дешевые серии именитого Eton уже изготовлены из бумаги....

Мнение наше поменялось после прослушивания, но об этом чуть позже.

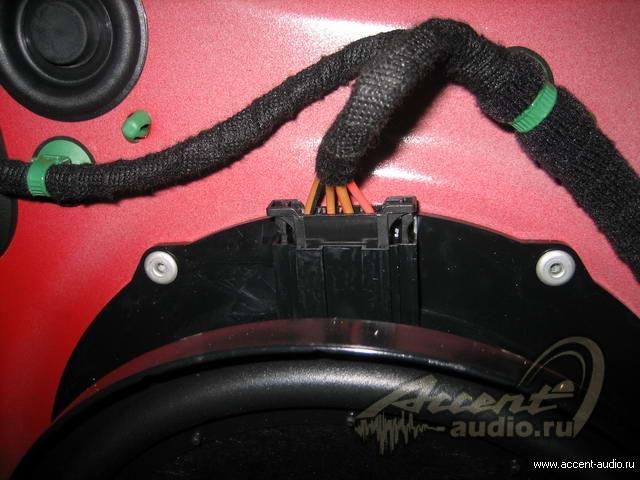

Разбираем двери и видим следующие вещи:

1. Штатная проводка сечением 1,5 кв.мм. - огромный плюс в сторону Volkswagen

2. Та комплектация Гольфа, с которой мы работали, не предусматривает 3-х компонентную акустику, соответственно, чтобы подключить все компоненты, нужно заново создать часть проводки, которая отсутствовала в комплекте акустики.

3. Volkswagen и Eton предусматривают крепление мидбасов с помощью алюминиевых заклепок, инструмент для которых был незамедлительно куплен.

4. Штатные твитеры под маркой Philips изготовлены в УКРАИНЕ ! Удивительно, но факт. Мидбасы - бельгия.

5. Обшивка дверей лишена каких-либо шумо-скрипо изолирующих материалов.

Данный фотоотчет отредактирован. Как Вы видите, присутствуют и старые и новые фото. На Гольфе 2008 года твитеры уже китайские.

Все остальное по-прежнему.....

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Наши работы / volkswagen / Студия автозвука

Крепим новые мидбасы. Все полностью совпадает, все крепления, посадочные места и т.п.

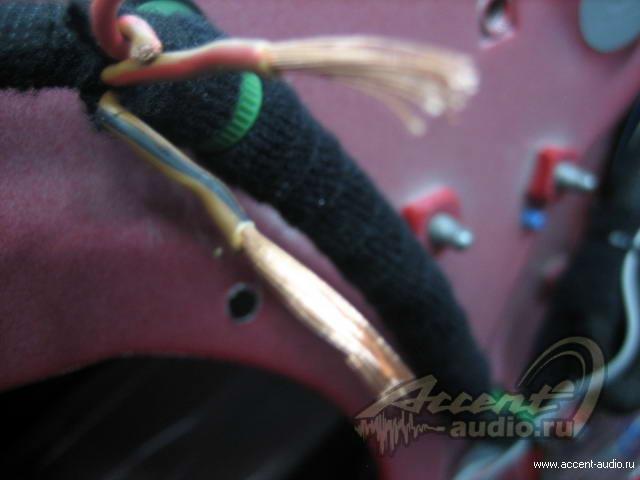

Часть недостающей проводки добавлена и пропаяна.

Вибродемпфирование внутренней поверхности двери - обязательная часть подготовки дверей.

Отличительная особенность Гольфа: чтобы проклеить дверь внутри - необходимо снять внешний лист металла.....

Процесс непростой, но цель оправдывает средства.

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Наши работы / volkswagen / Студия автозвука

Твитеры и среднечастотники так-же идеально попадают в штатные места. В комплекте были и специальные шайбы и гайки и прокладочки - почти все, что нужно.

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Наши работы / volkswagen / Студия автозвука

Установили кроссоверы, все готово к демпфированию рамы.

На самом деле процесс в Гольфе не самый благодарный. Толщина и жесткость рамы поражают.

Однако услуга по шумоизоляции должна быть выполнена от и до: слой вибропласта+слой сплена.

Теперь можно все собрать и наконец то послушать.

Отдельно предостерегу самоделкиных: процесс разбора дверей для полной шумоизоляции (внешний лист) тернист и сложен.

Если Вы делаете это в первый раз и у Вас нет знакомого, который может помочь - лучше этот процесс пропустить. Есть масса неприятных сложностей.

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Установка 3-х компонентной акустики ETON в Volkswagen Golf V

Наши работы / volkswagen / Студия автозвука

Ужасно, но факт: из всех штатных магнитол отдаем 10 баллов из 10, магнитолам, устанавливаемым в Golf V. В процессе установки очень сомневались - а не зря ли мы проделываем всю эту работу. Возможно, да и скорее всего, штатная магнитола выдает звук настолько плохой, что даже качественная акустика не способна почти ничего изменить. Зачастую это именно так.

НО НЕ В СЛУЧАЕ Гольф 5 ! Уже на первой прослушанной композиции стало ясно: эффект от замены акустики превзошел ожидания. Безусловно трудно оценивать новую, неразыгранную акустику, но можно с уверенностью заявить: Eton - он и в Африке Eton. И даже со штатной магнитолой, и даже с диффузорами не из бумаги, и со среднечастотниками без положенных объемов, акустика порадовала нас !

Что говорить о заказчике, который, видимо комплексуя из-за сильно урезанной суммы на звук в своей новой машине, просто напросто не ожидал, что эффект будет столь явным....

Апгрейд

Наши работы / volkswagen / Студия автозвука

Приведенная выше работа сделана в 2009 году. С тех пор пятое поколение Golf не изменилось, но изменилось качество и суть наших работ.

Ниже - некоторые элементы инсталляций для точно таких же машин. Среди них:

- Установка в фальш-пол 4-х канального усилителя в Golf 5 GTI

- Установка 3-х компонентной акустики Hertz HSK 163.3 в эту же машину

- Виброизоляция внешнего листа двери Golf 5 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд : особенности установки в Golf 5 и Golf 6 GTI

Апгрейд

Апгрейд
