Установка компонентов аудиосистемы автомобиля

В данной статье мы постараемся максимально полно рассказать о нашем основном виде деятельности – установке автомобильных аудиосистем, а так-же показать, как это может выглядеть в Вашем автомобиле.

Итак, основные этапы:

- Проектирование системы - основа работы студии автозвука. В ходе консультации мы обязательно учитываем ваши музыкальные, технические, технологические, визуальные и финансовые требования.
- Установка головного устройства (магнитолы) или, что теперь происходит чаще, установка аудиопроцессора, позволяющего сохранить штатную магнитолу и органы ее управления, но выровнять и улучшить ее звучание.
- Прокладка новой акустической, межблочной и силовой проводки. Штатная проводка остается на своем месте, никто ее не режет и не портит.
- Установка фронтальной и тыловой (опционально) акустики
- Установка усилителей (если они присутствуют в выбранной схеме)
- Интеграция или простая установка сабвуфера

1. Установка магнитолы \ процессора

Если у вас современный немецкий автомобиль из большой тройки, то, скорее всего, магнитолу поменять нельзя, да и не нужно. В этом случае мы обсуждаем модель аудиопроцессора, который будет подключен к штатной магнитоле, способ подключения, место его установки и пр. В случае с японскими и корейскими машинами, мы будем обсуждать размеры экранов и особенности начинок различных магнитол. Понятно, что модель вашего смартфона играет существенную роль в процессе выбора новой магнитолы.

Далее мы должны согласовать с заказчиком варианты установки. Понятно, что для автомобилей, где уже есть обычное стандартное гнездо для 1-din магнитолы все просто, но в большинстве случаев мы работем с современными автомобилями и мультимедийными станциями, которые могут быть не просто установлены, а интегрированы в центральную консоль посредством покупной или изготовленной на заказ переходной панели.

Ниже - фото различных вариантов установки для совершенно разных автомобилей.

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Услуги по установке компонентов аудиосистемы автомобиля

Студия автозвука  / Автозвук / Услуги по установке компонентов аудиосистемы автомобиля
2. Укладка проводки

 Выбор проводов для подключения динамиков к магнитоле или для подключения к усилителю – дело не менее важное, чем выбор усилителя.
Провода выглядят как провода (в отличие от магнитолы или усилителя), однако крайне важно, из чего и как сделан тот или иной кабель, качество меди, качество оплетки, тип кабеля и т.п.
Даже в самых дешевых инсталляциях для подключения акустики мы стараемся использовать качественную акустическую бескислородную медь сечением от 1,5 кв.мм., луженую или посеребренную, одножильную или многожильную. (немецкие кабели Klotz)
Соединение акустического кабеля с динамиком ВСЕГДА - пайка. В условиях автомобиля это действительно важно, т.к. обычные клеммы имеют обыкновение окисляться уже через полгода эксплуатации автомобиля. Места пайки ОБЯЗАТЕЛЬНО защищаются герметиком для наименьшего контакта с влажным воздухом внутри дверей.
Выбор межблочных кабелей (линеек) крайне важен, особенно в сочетании с приличным головным устройством и хорошим усилителем. Чаще всего мы предлагаем межблочники, которые изготавливаем сами из продукции немецких, испанских, японских и российских производителей. Однако при проектировании аудиосистем, общей стоимостью более 300 000 руб, имеет смысл подобрать кабели еще более тщательно.
Питание усилителя – важнейший момент, от которого зависит не только качество звучания аудиосистемы, но и ее надежность. Выбор силового кабеля, его сечения, номинал предохранителя, качество укладки и степень защищенности – все это ключевые моменты качественной аудиоинсталляции.

Помимо правил укладки проводки, существуют еще и различные уровни подобных работ. Ниже – фотографии процесса укладки проводов для обычной инсталляции и для инсталляции соревновательного уровня (EMMA).

Протяжка новой акустической проводки через штатную гофру, пайка и герметизация соединения на клеммах динамика, проход силового кабеля в технологическом отверстии в гофрошланге, окончательное крепление и укладка проводов в защитной оплетке при установке усилителя, разводка и укладка кабелей при частично-скрытой установке усилителя на потолке, установка колбы с предохранителем в подкапотном пространстве.

Студия автозвука  / Автозвук / Услуги по установке компонентов аудиосистемы автомобиля
3. Установка фронтальной акустики.

Процесс установки акустической системы в двери – один из самых важных, сложных, трудоемких и длительных процессов.
На нашем сайте Вы найдете множество подробных фотоотчетов с необходимыми комментариями, о том, как в нашей студии производятся подобные работы. В данной статье мы покажем лишь некоторые абсолютно стандартные, но принципиальные моменты этой работы:

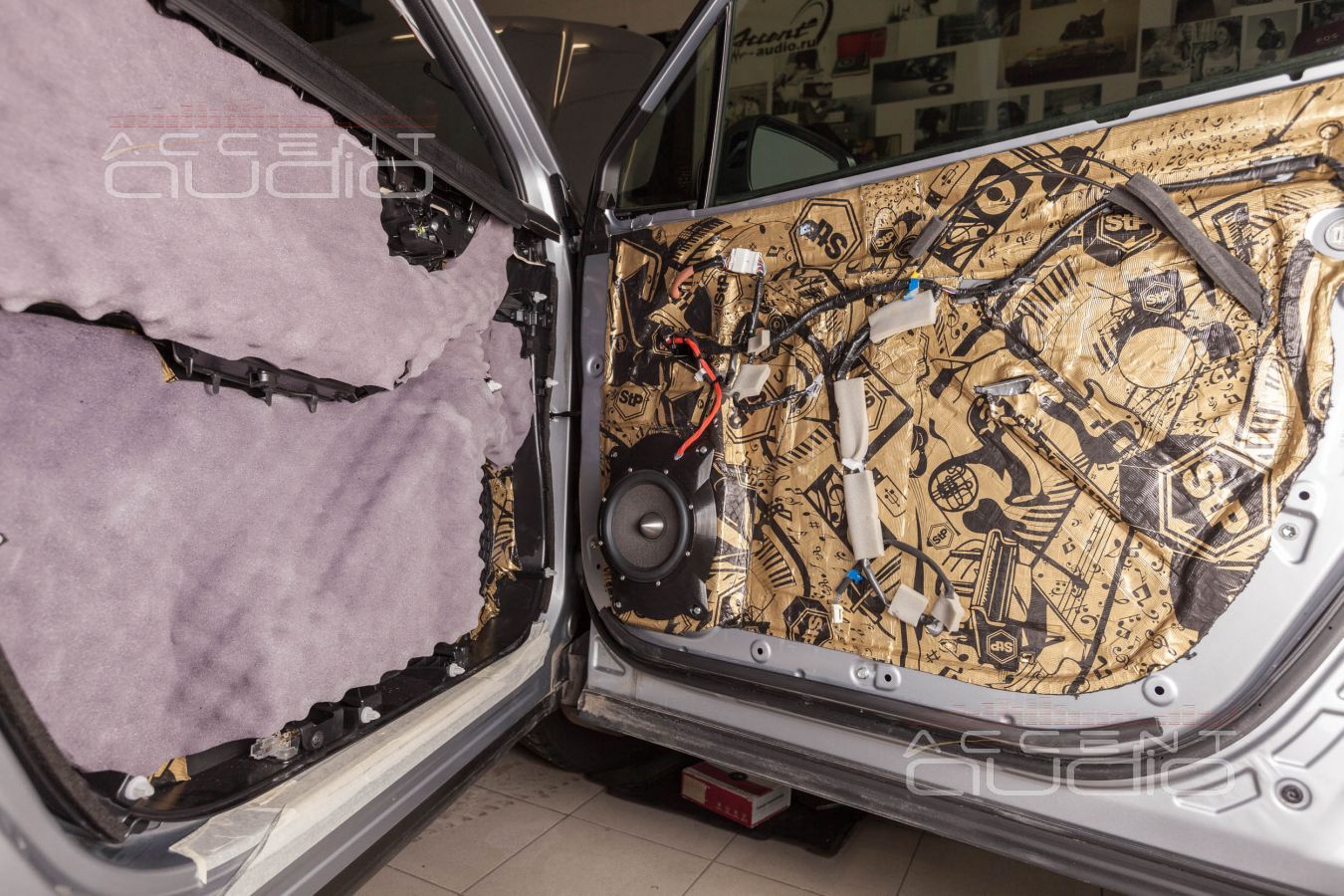

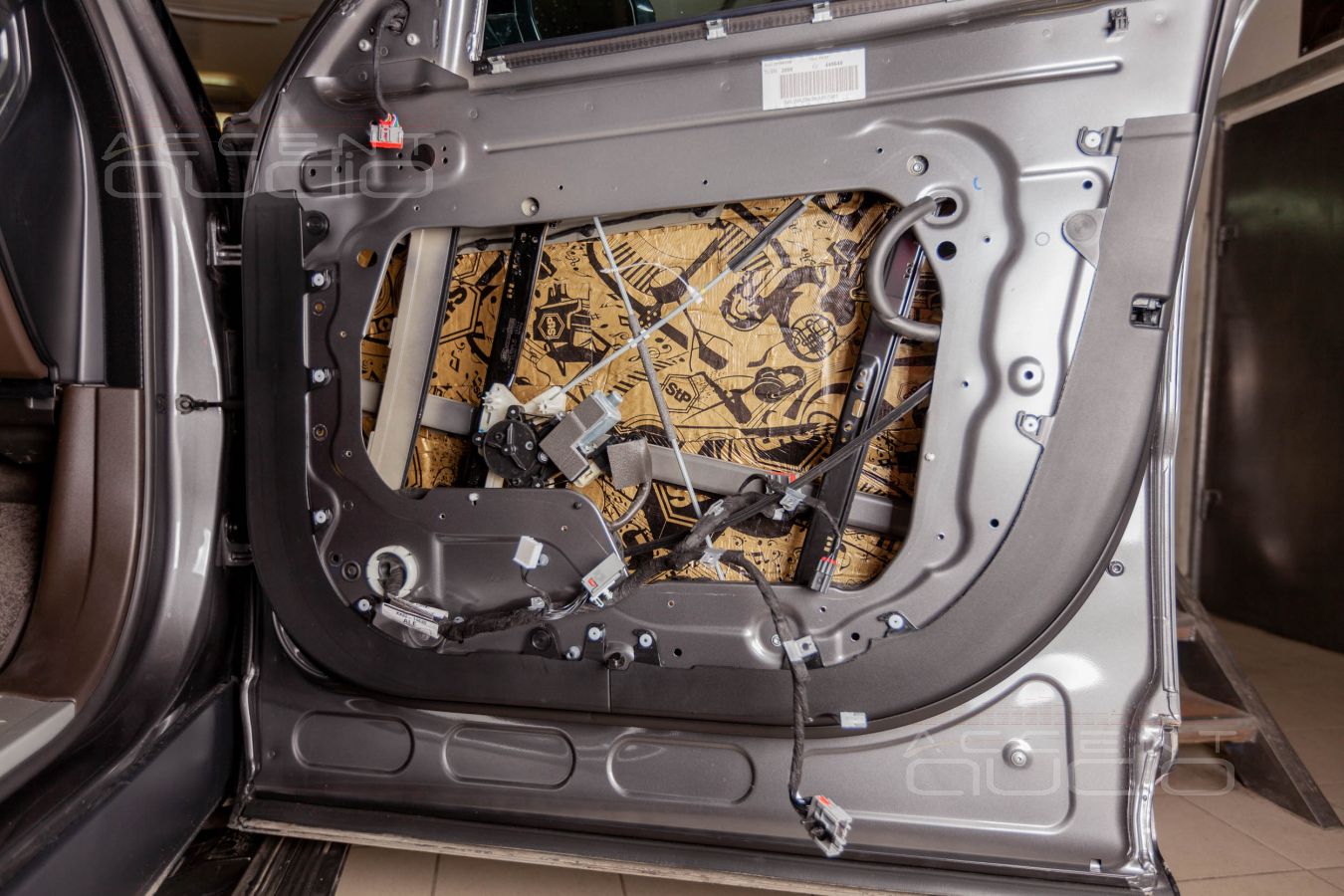

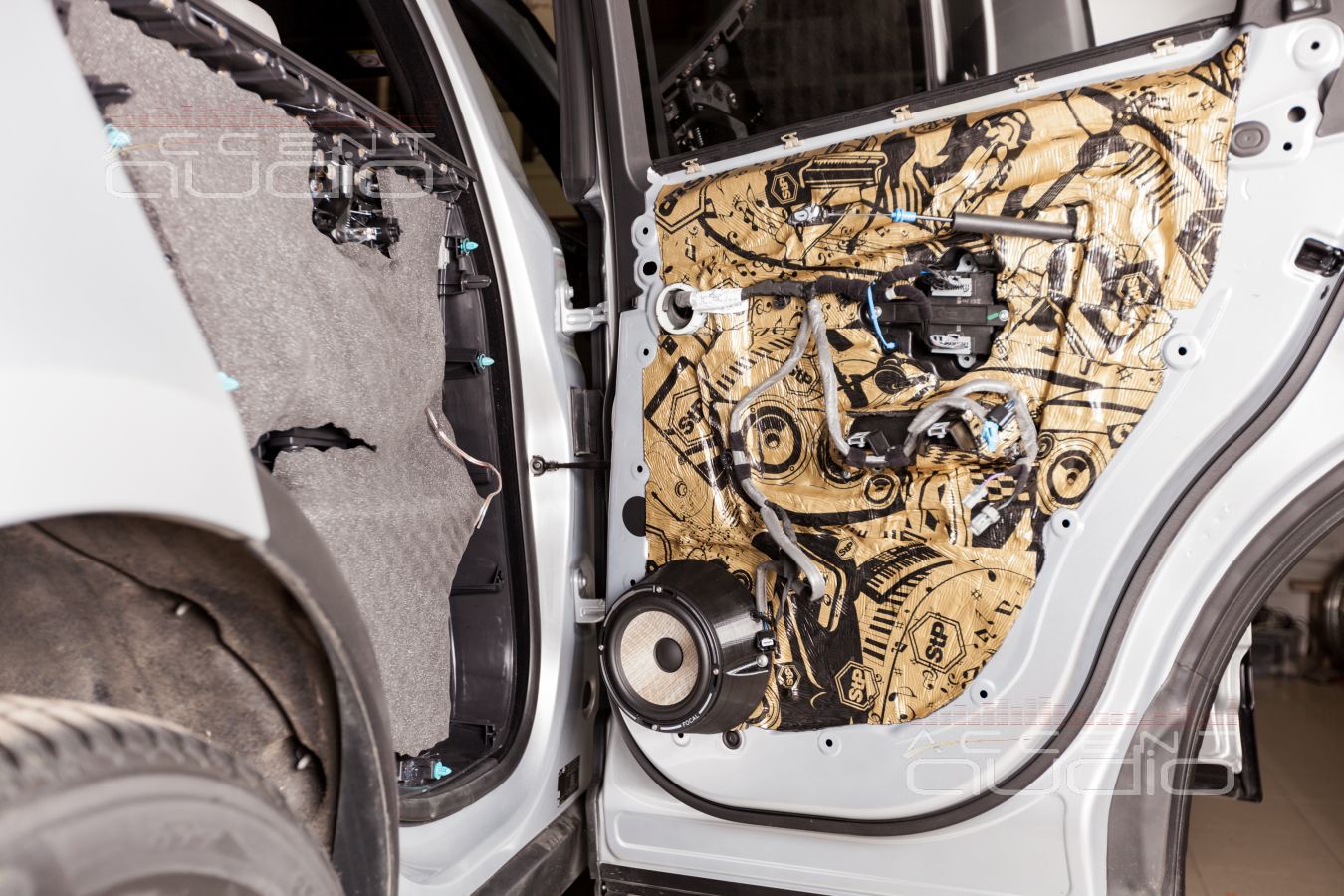

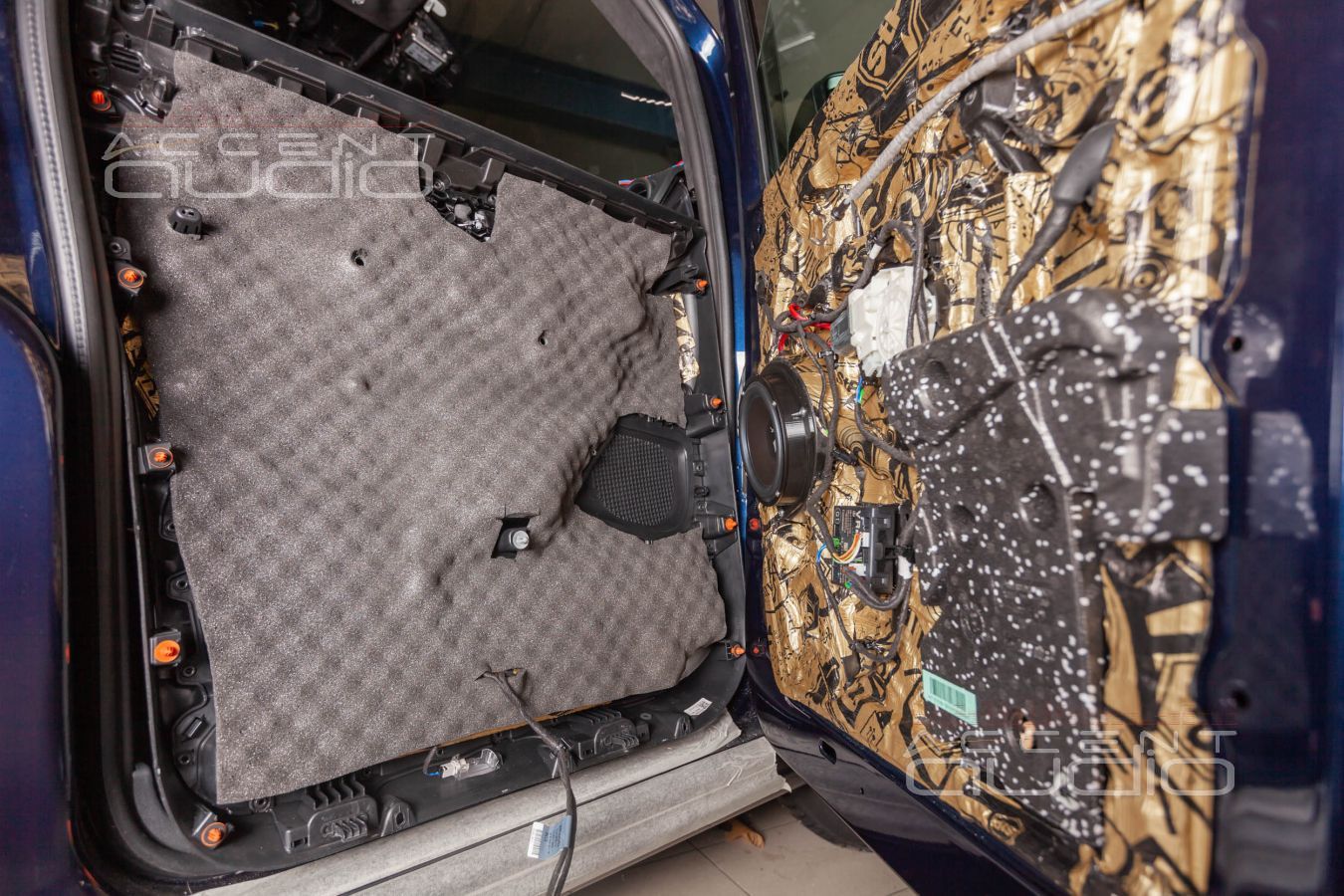

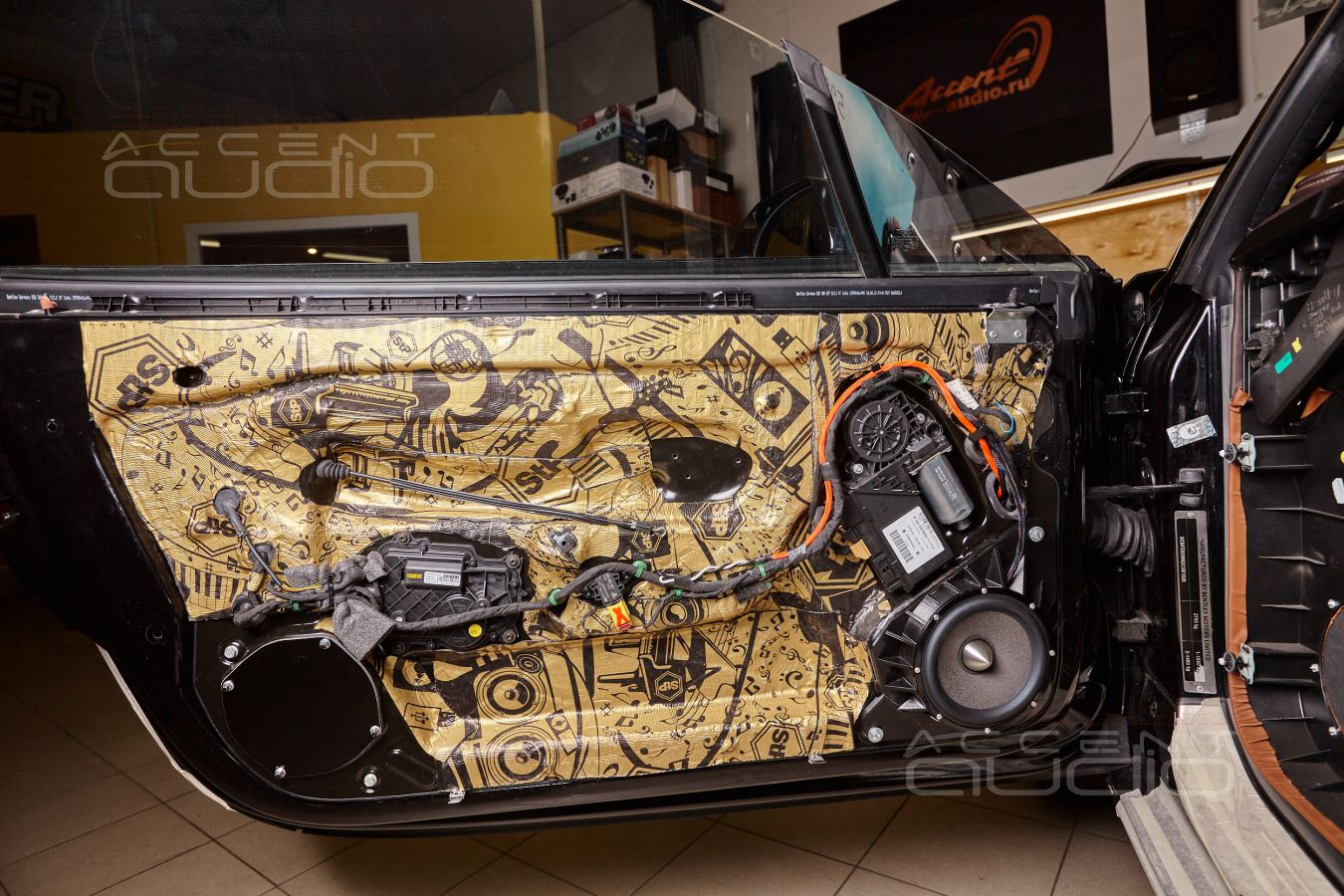

Проклейка (демпфирование) внутренней части двери и ее рамы (создание акустического экрана) шумо-виброизоляционными материалами.

Наша студия работает только с продукцией Стандартпласт. Наиболее часто используемые материалы Вибропласт Gold и Сплен 3004.

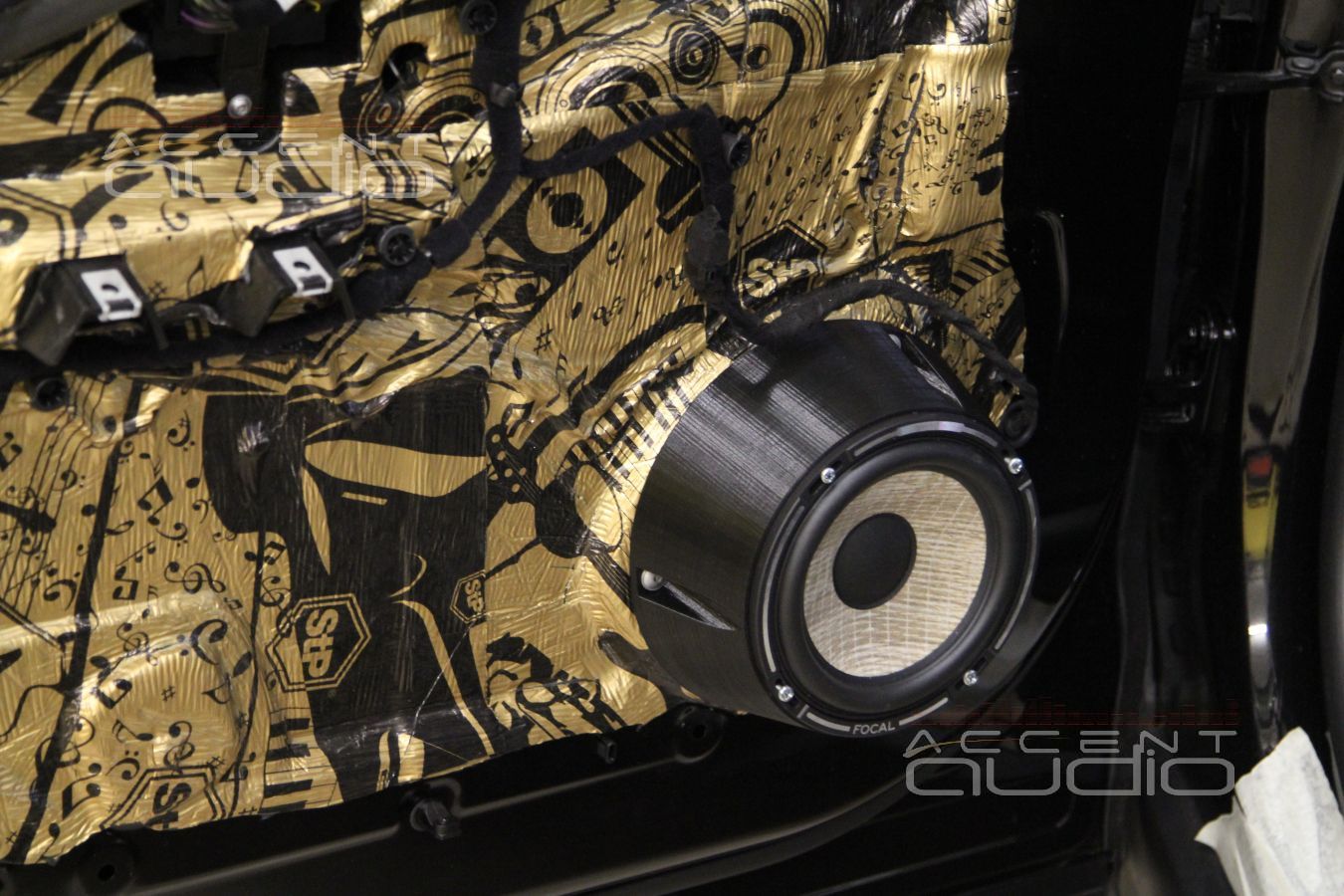

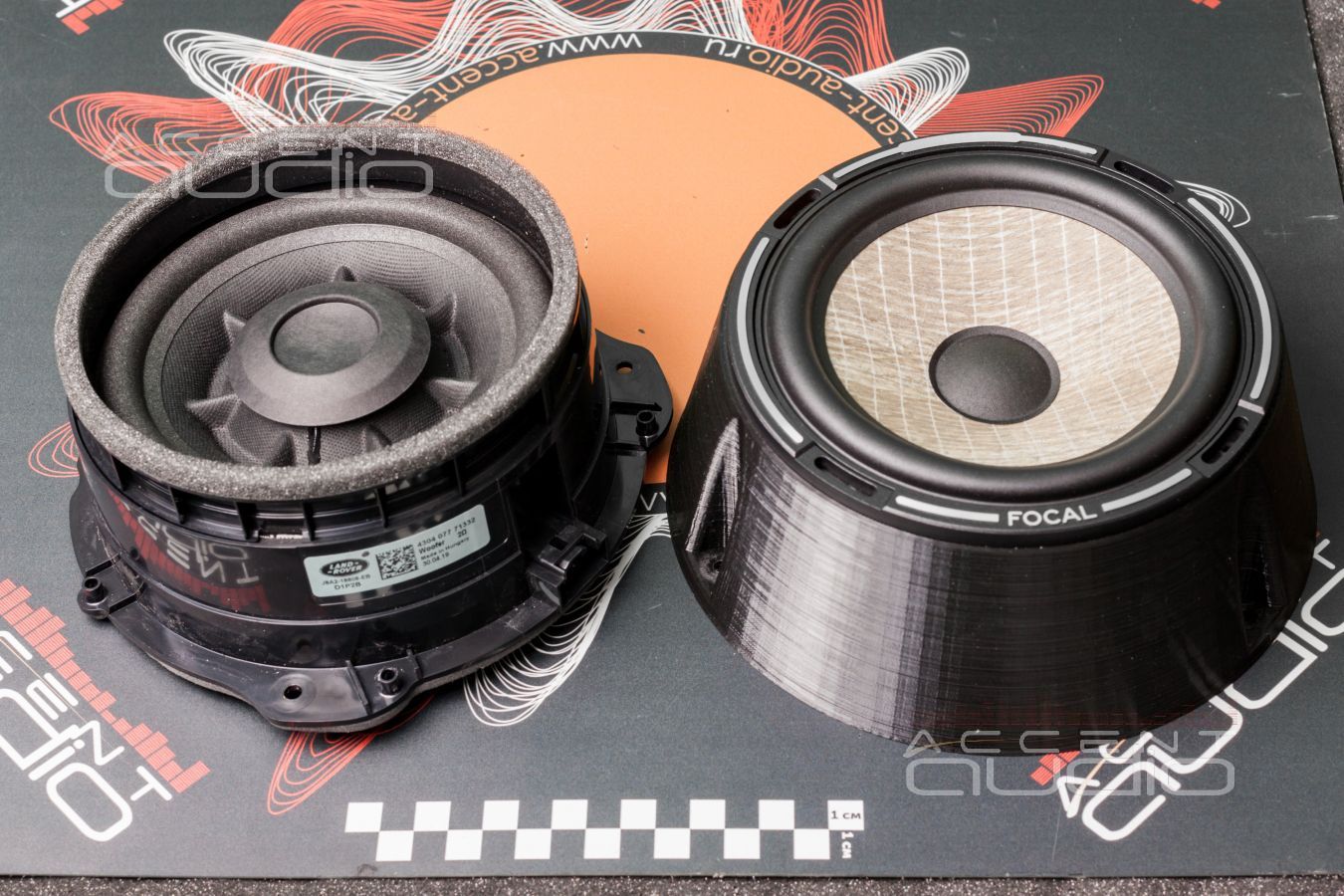

Протяжка проводки в двери, изготовление проставочных колец или подиумов (внешних или внутренних), пайка, установка акустики, герметизация колец, установка кроссоверов, защита и крепеж акустической проводки.

Студия автозвука  / Автозвук / Услуги по установке компонентов аудиосистемы автомобиля

Установка мидбасов, акустики в двери автомобиля

Установка мидбасов, акустики в двери автомобиля

Установка мидбасов, акустики в двери автомобиля

Студия автозвука  / Автозвук / Услуги по установке компонентов аудиосистемы автомобиля

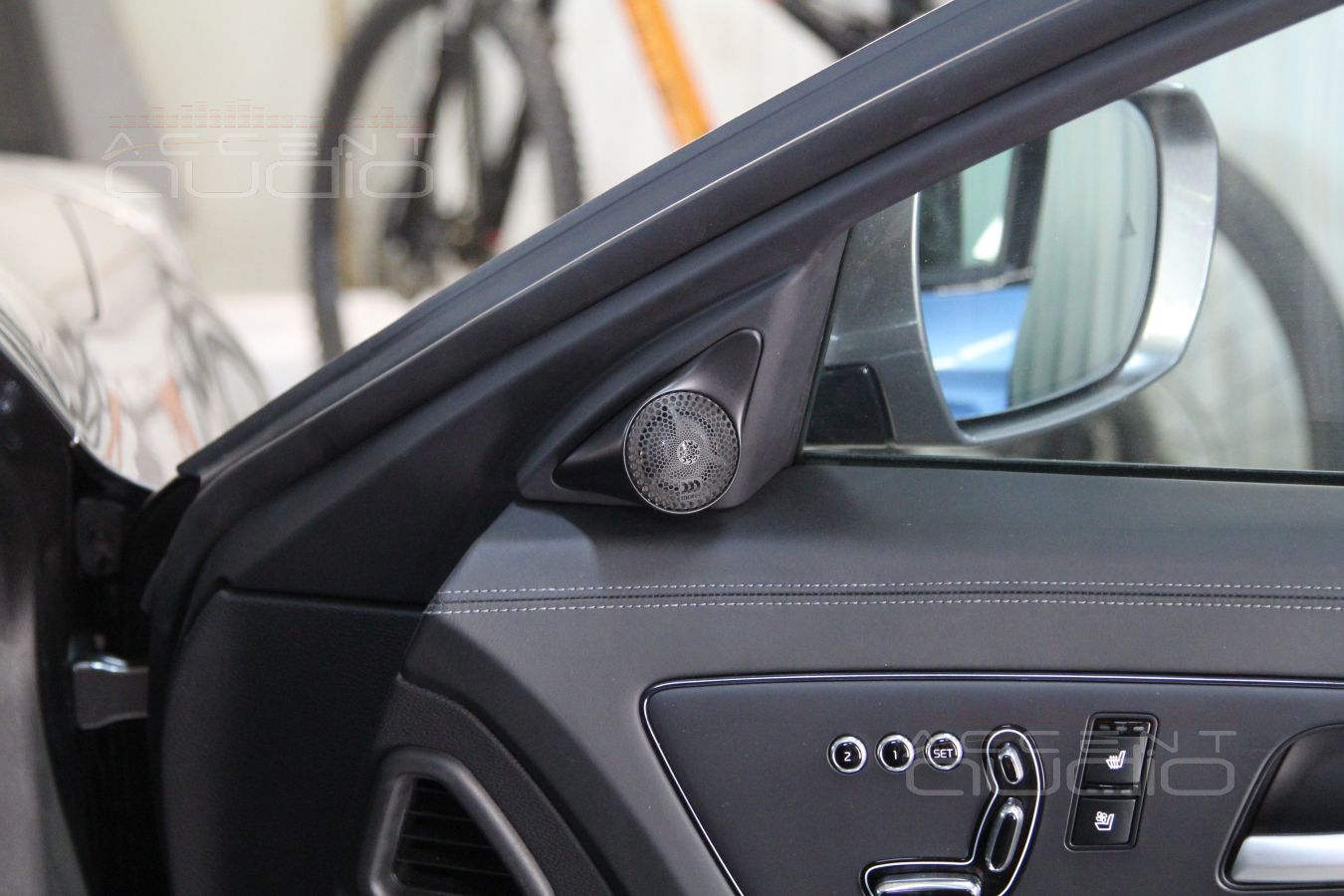

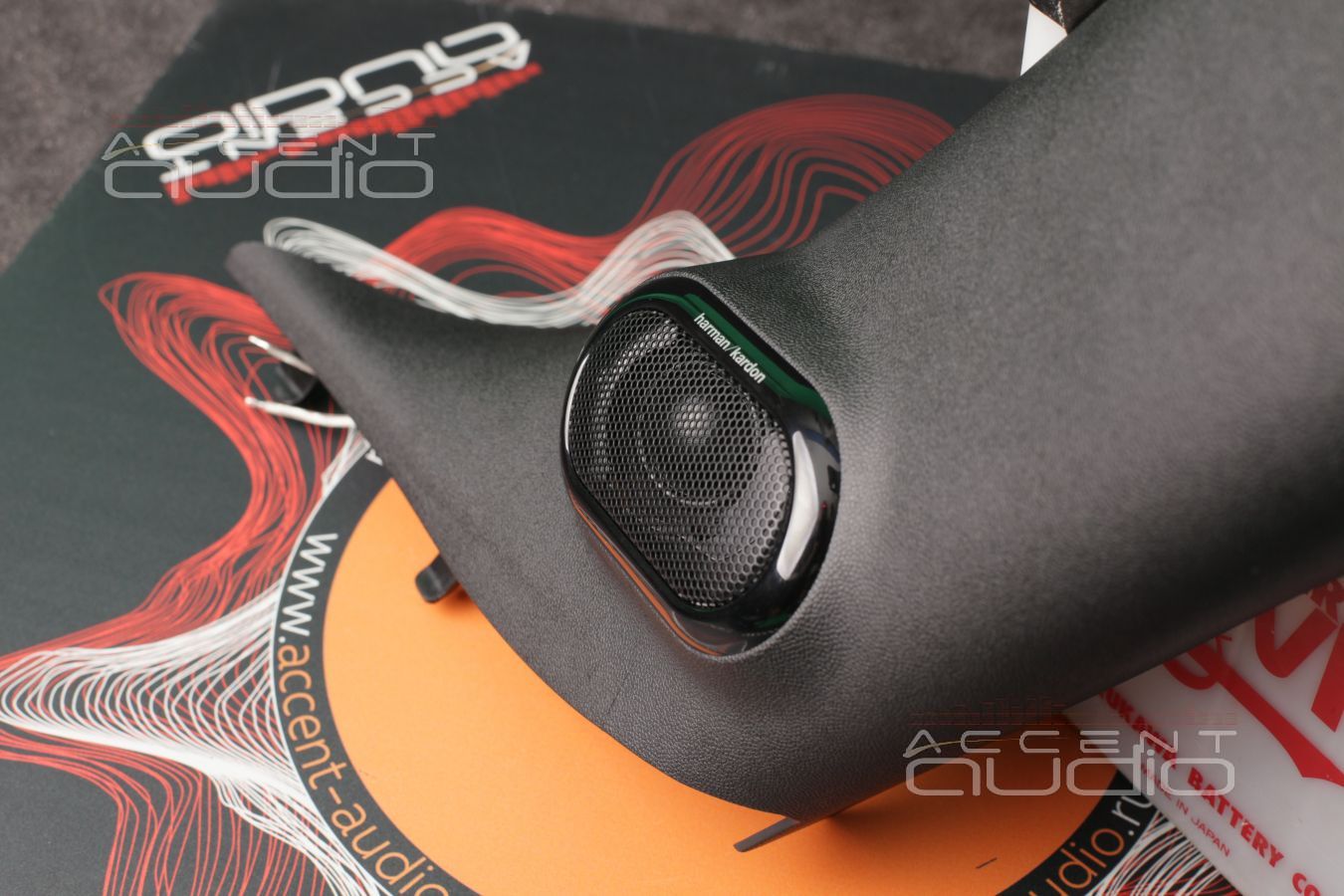

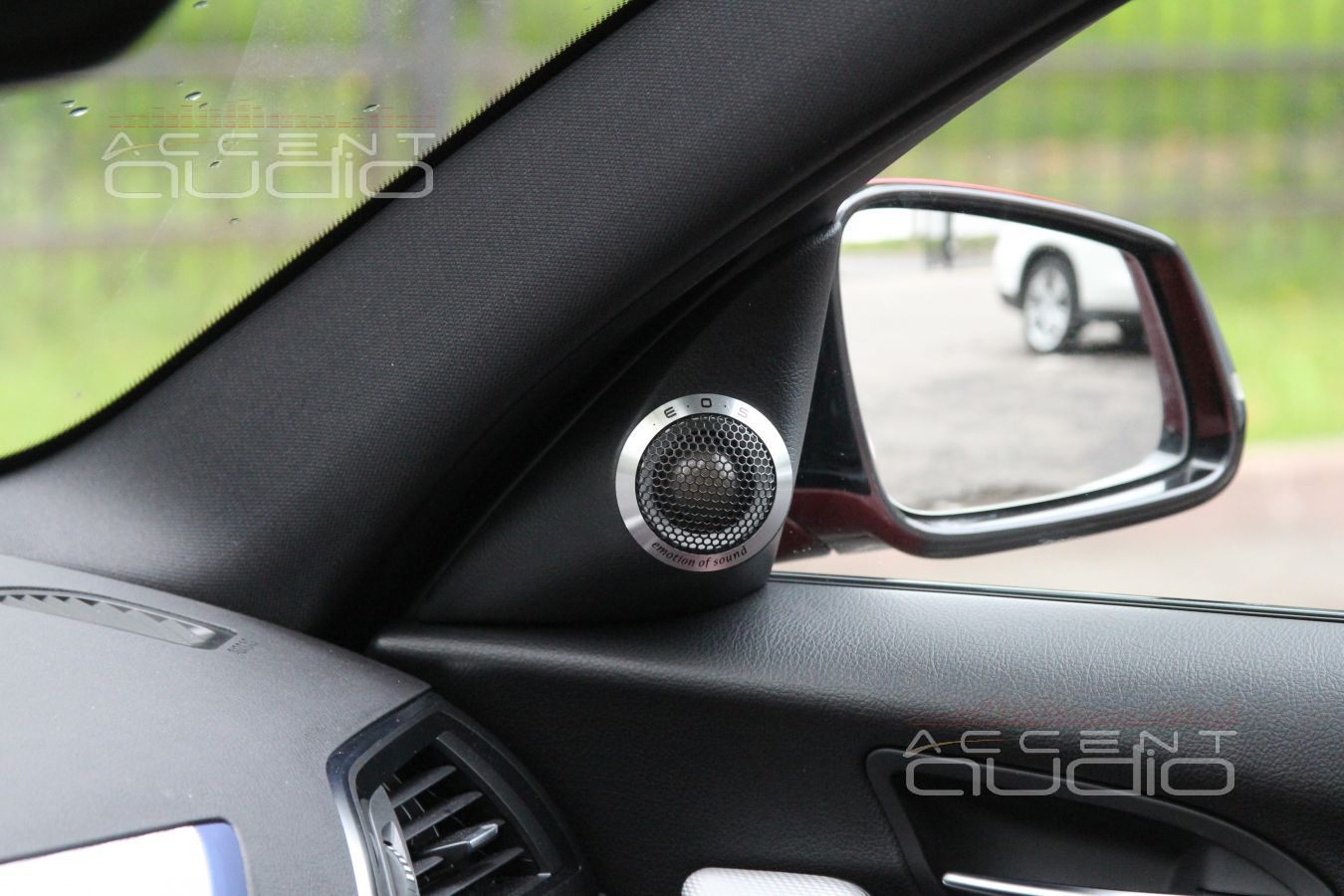

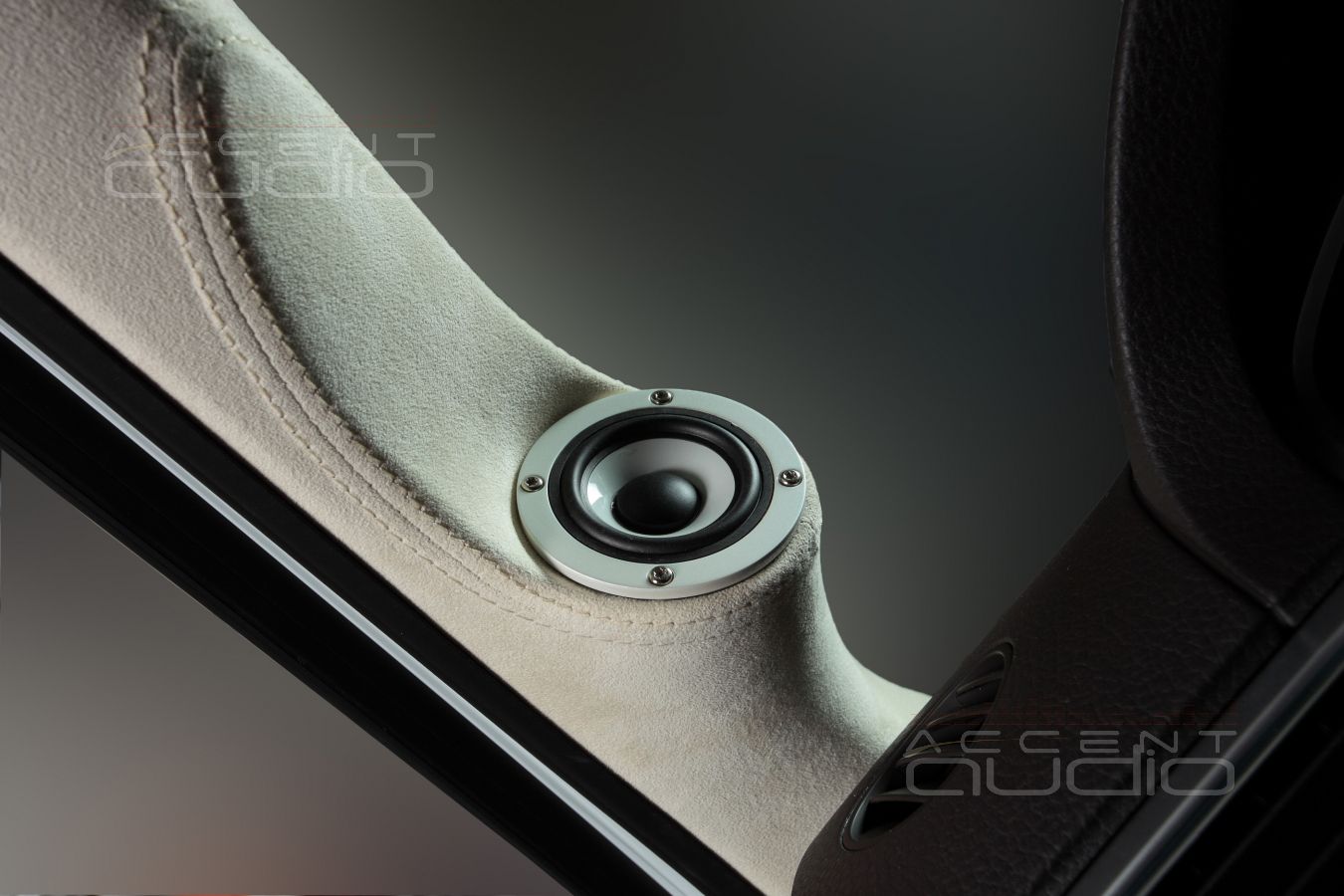

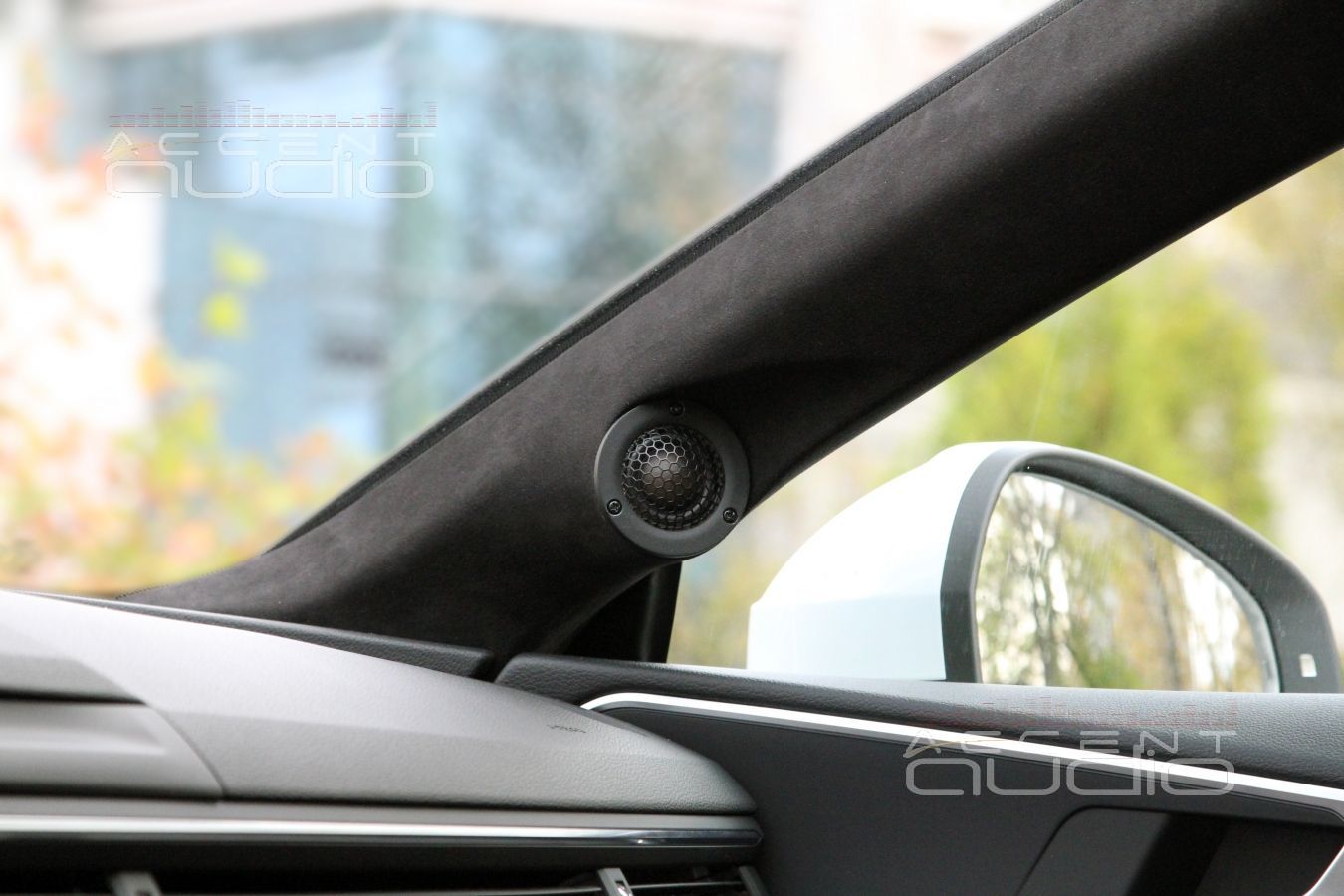

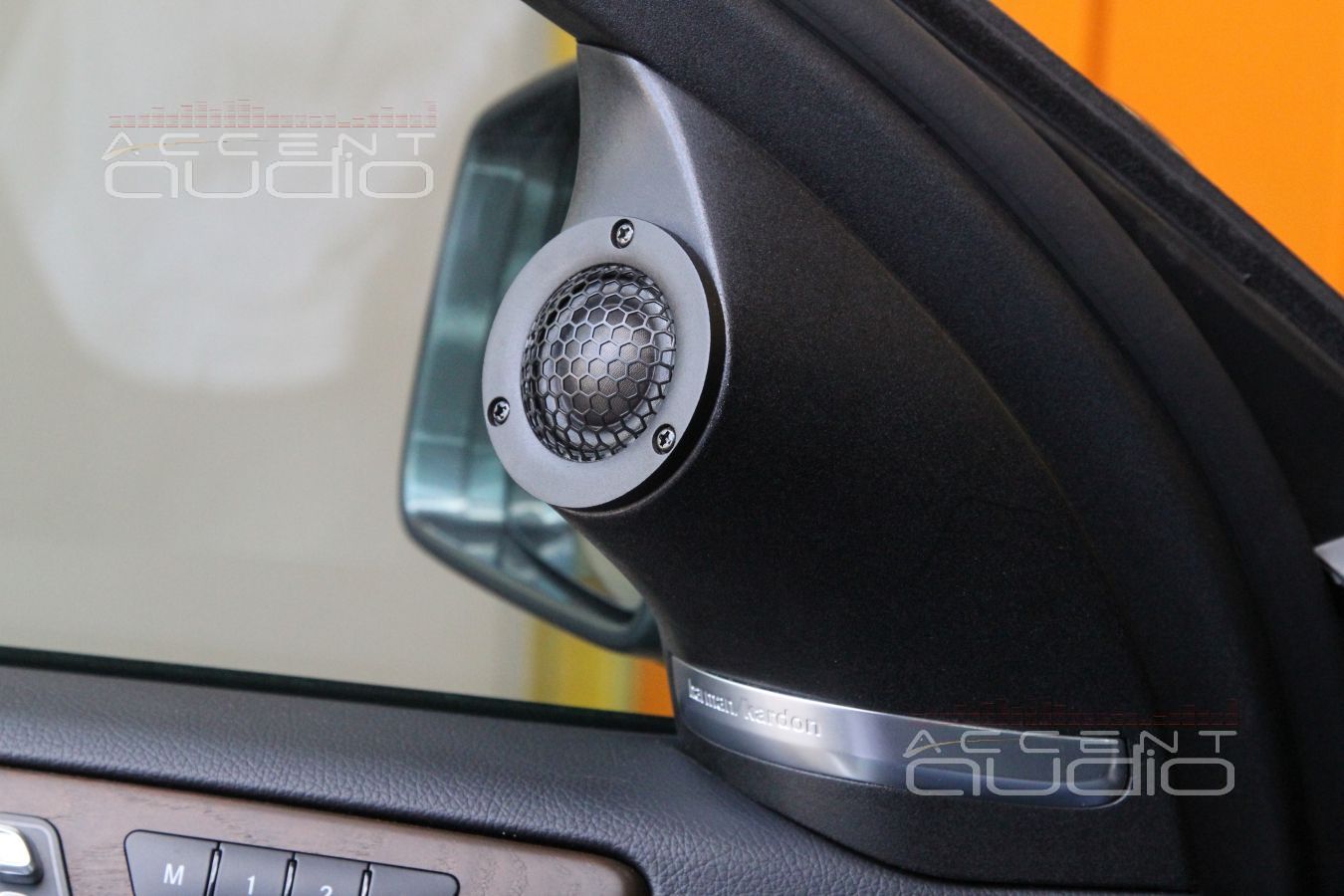

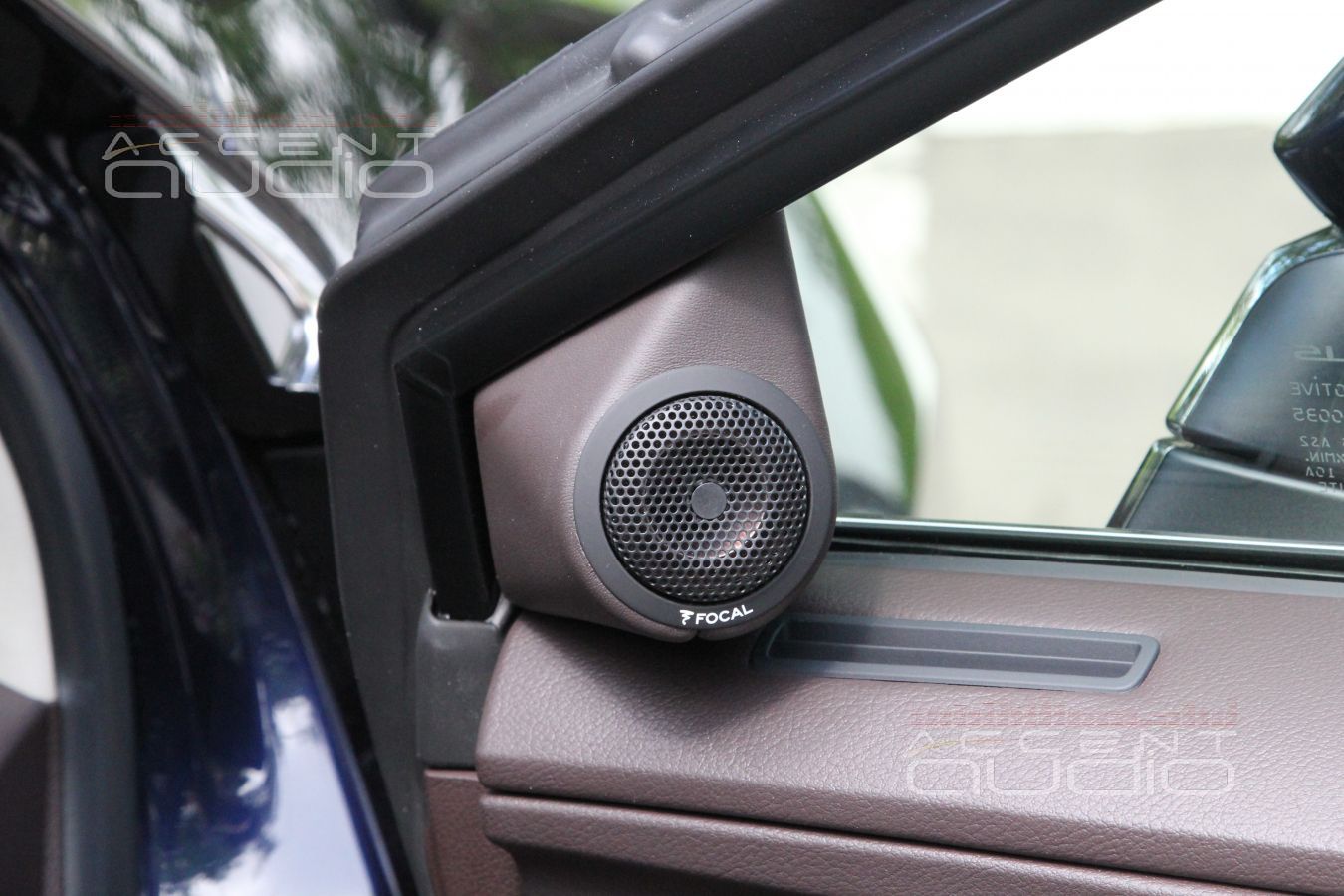

Окончательная сборка и установка твитеров. Твитеры могут быть размещены в обшивках дверей, на обшивках боковых стоек и на треугольничках зеркал.

В большинстве случаев, самое правильное размещение твитеров - на треугольничках зеркал в подиумах, доворачивающих пищалку на слушателя. Такая установка не мешает обзору, не "мусолит" глаз вам и прохожим, позволяет наиболее точно отстроить или сохранить тональный баланс, при размещении в подиумах, мы "заставляем" твитер работать для вас, для слушателя, а не для обшивки салона, не для стекол и сидений

Установка усилителя

Студия автозвука  / Автозвук / Услуги по установке компонентов аудиосистемы автомобиля

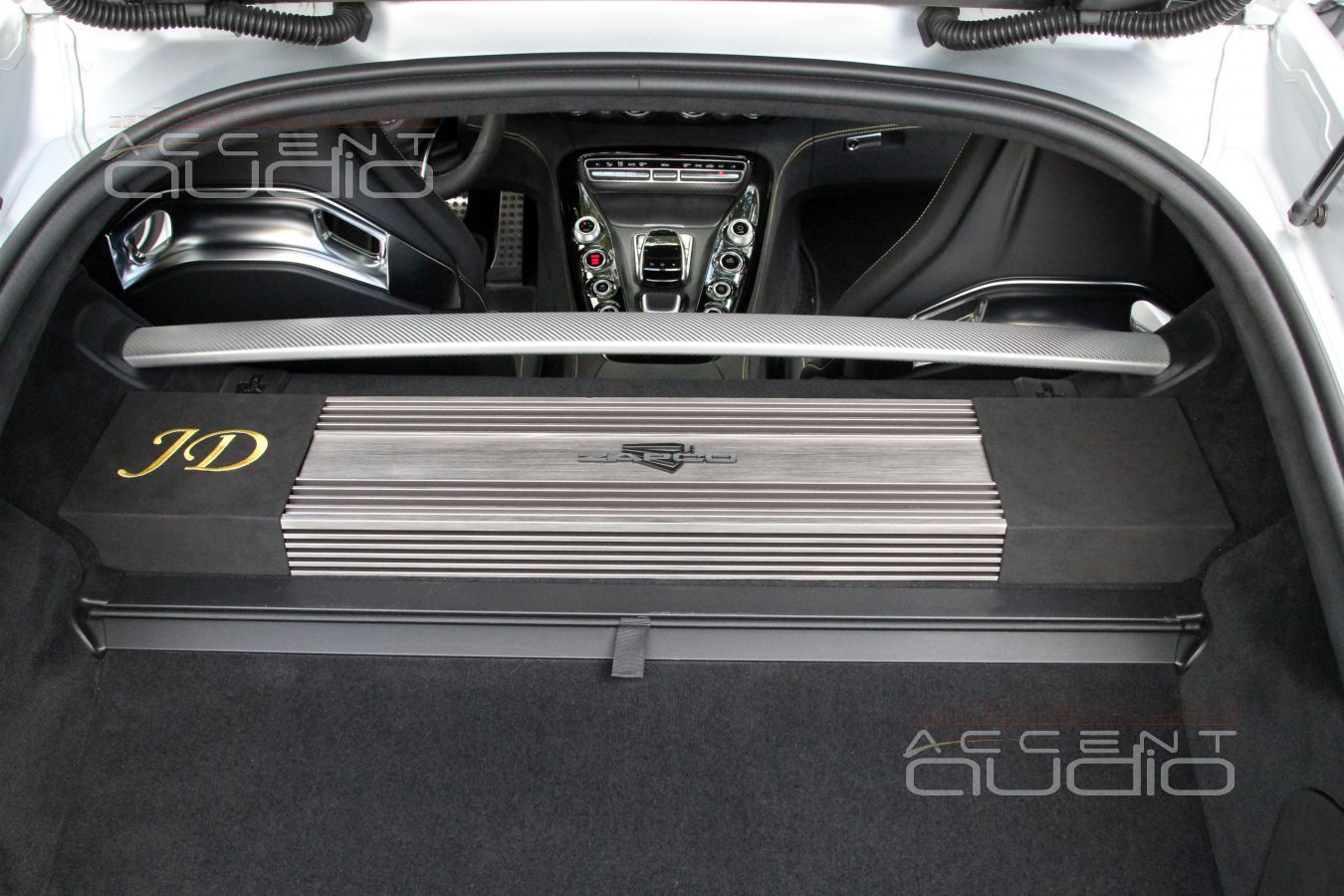

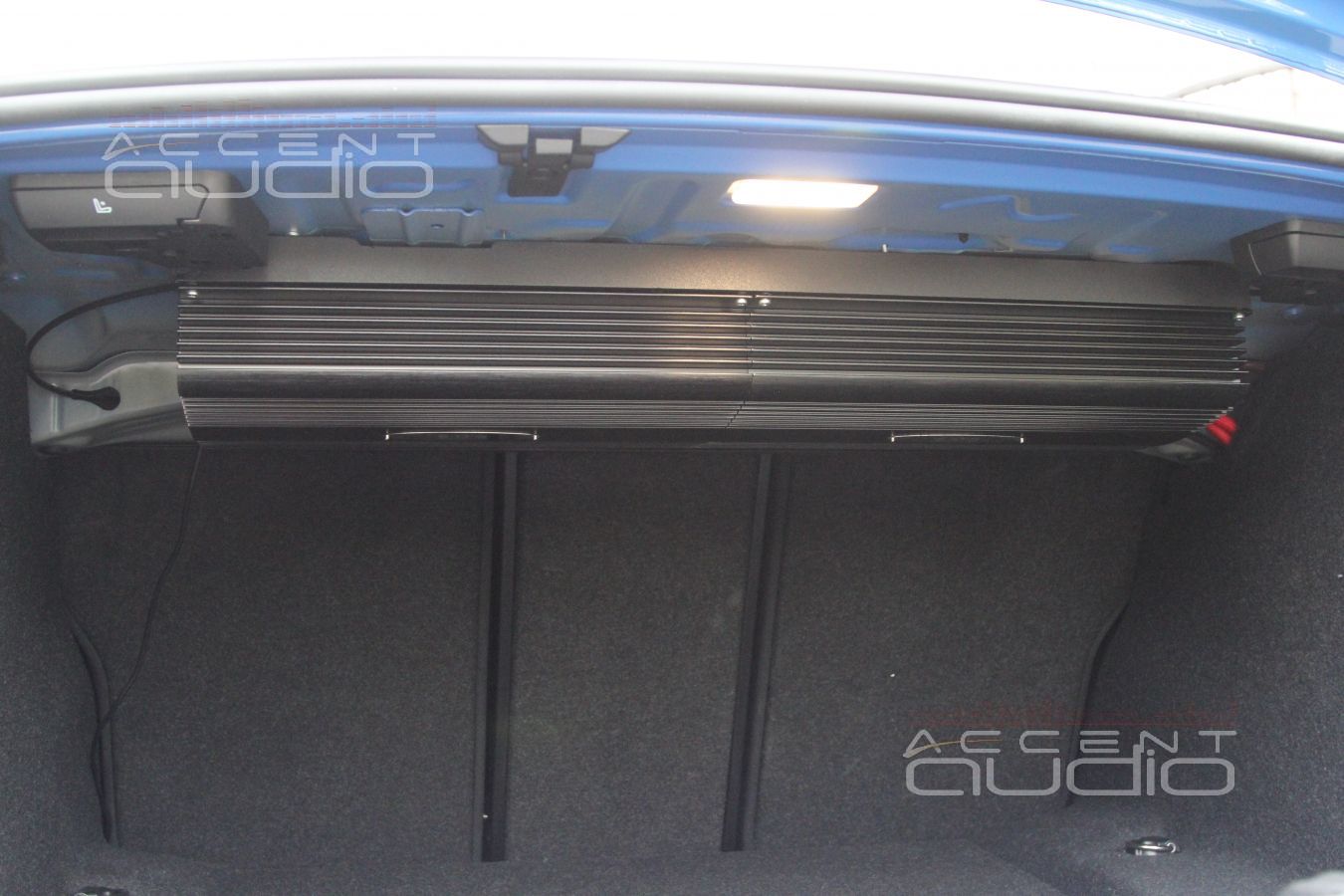

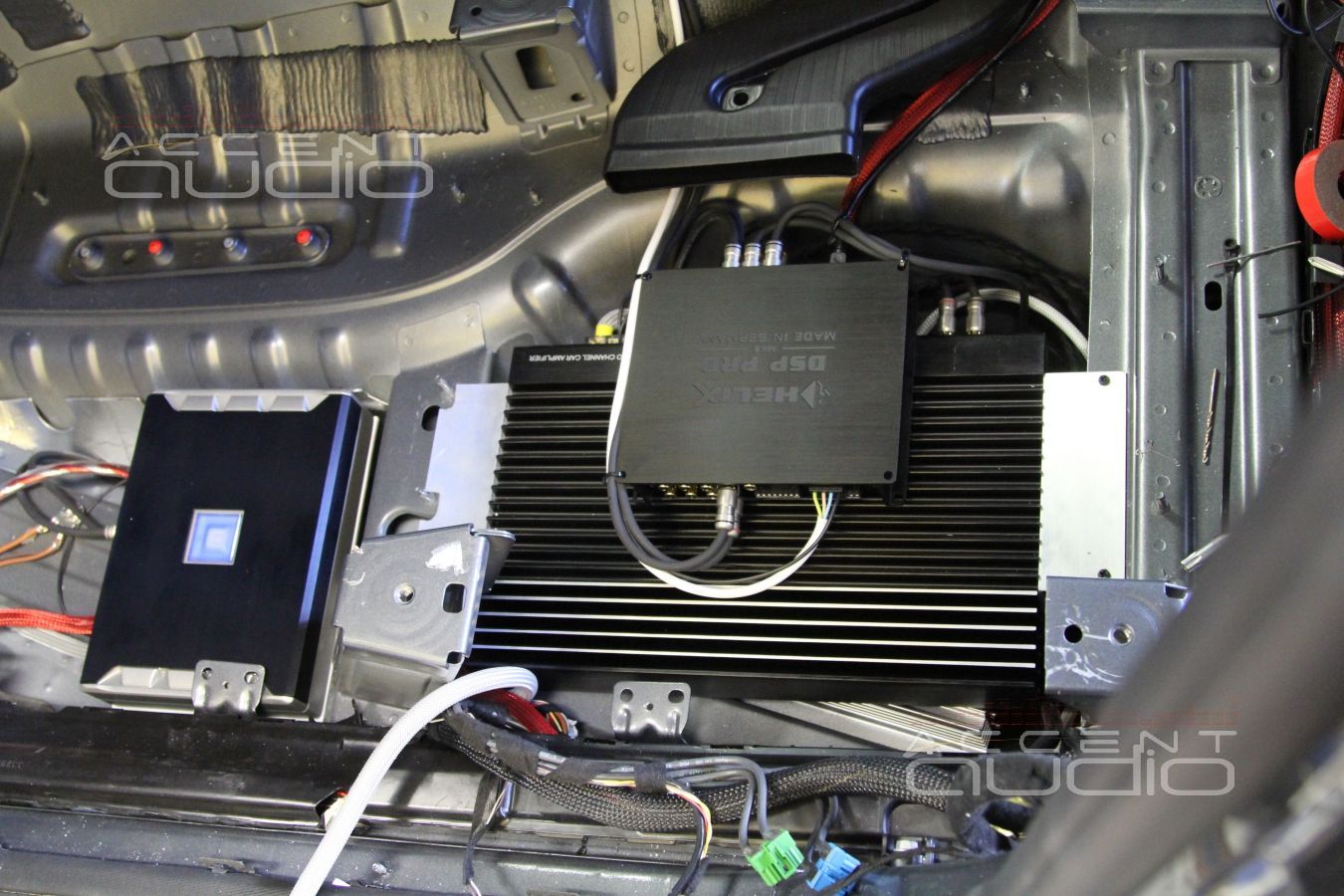

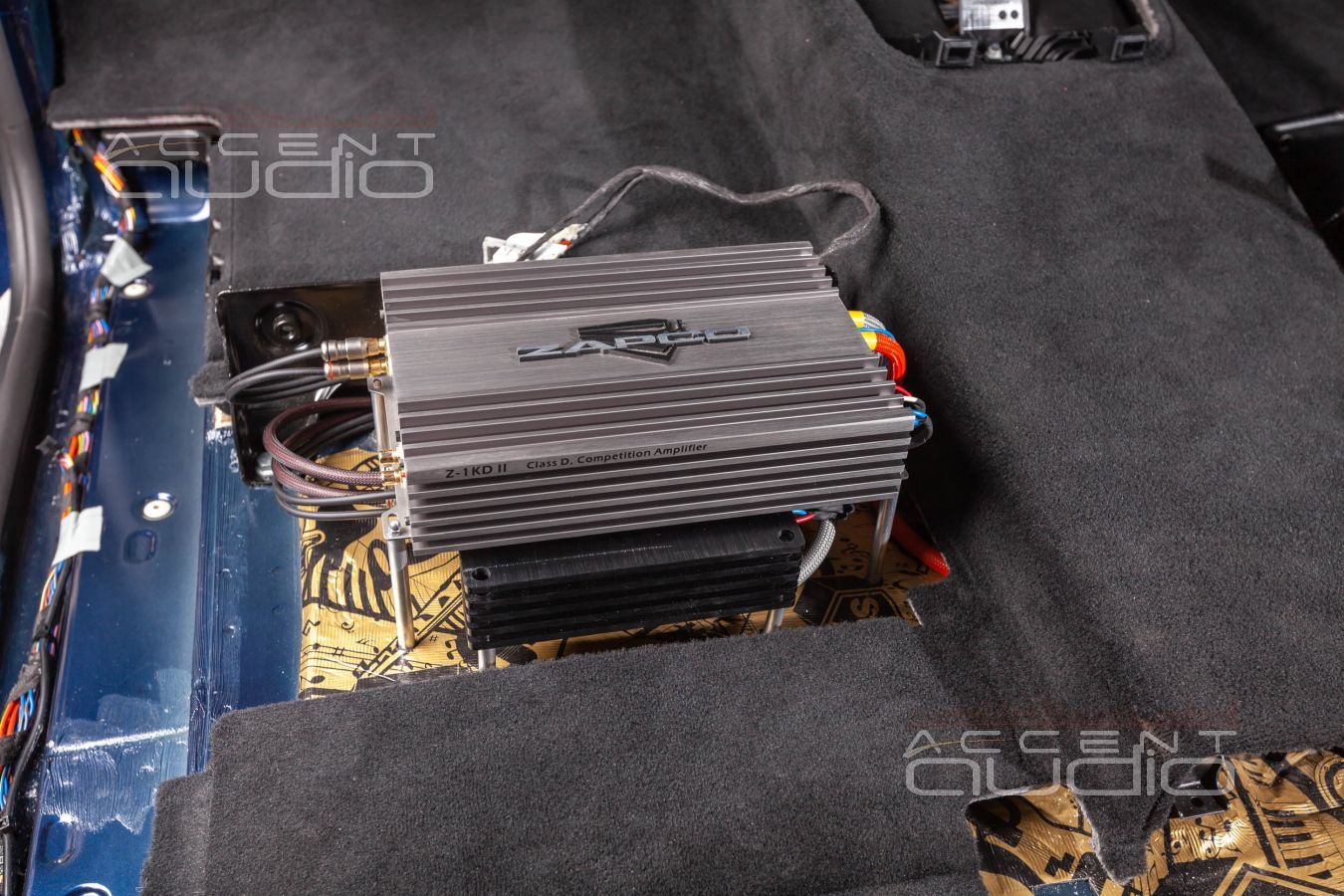

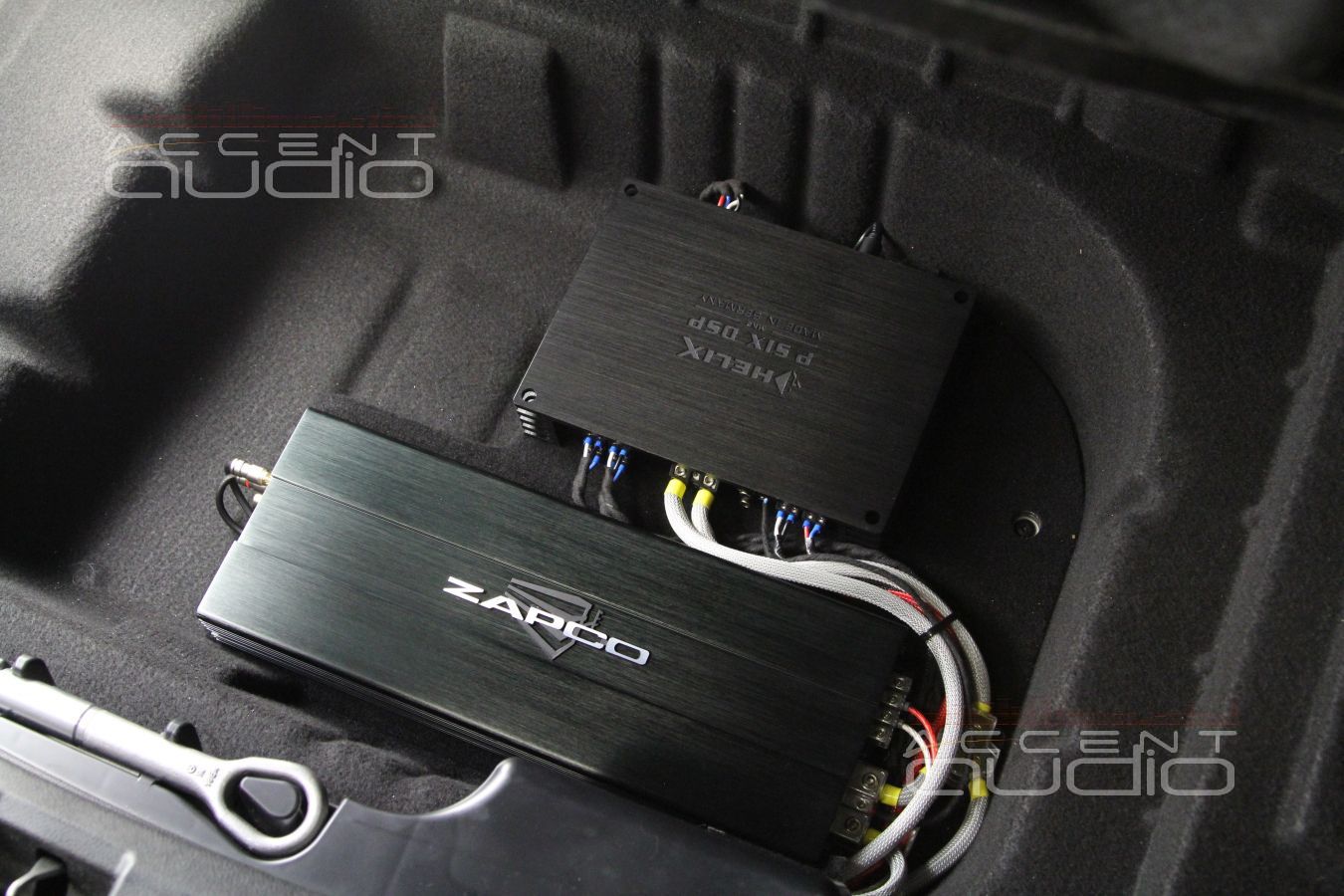

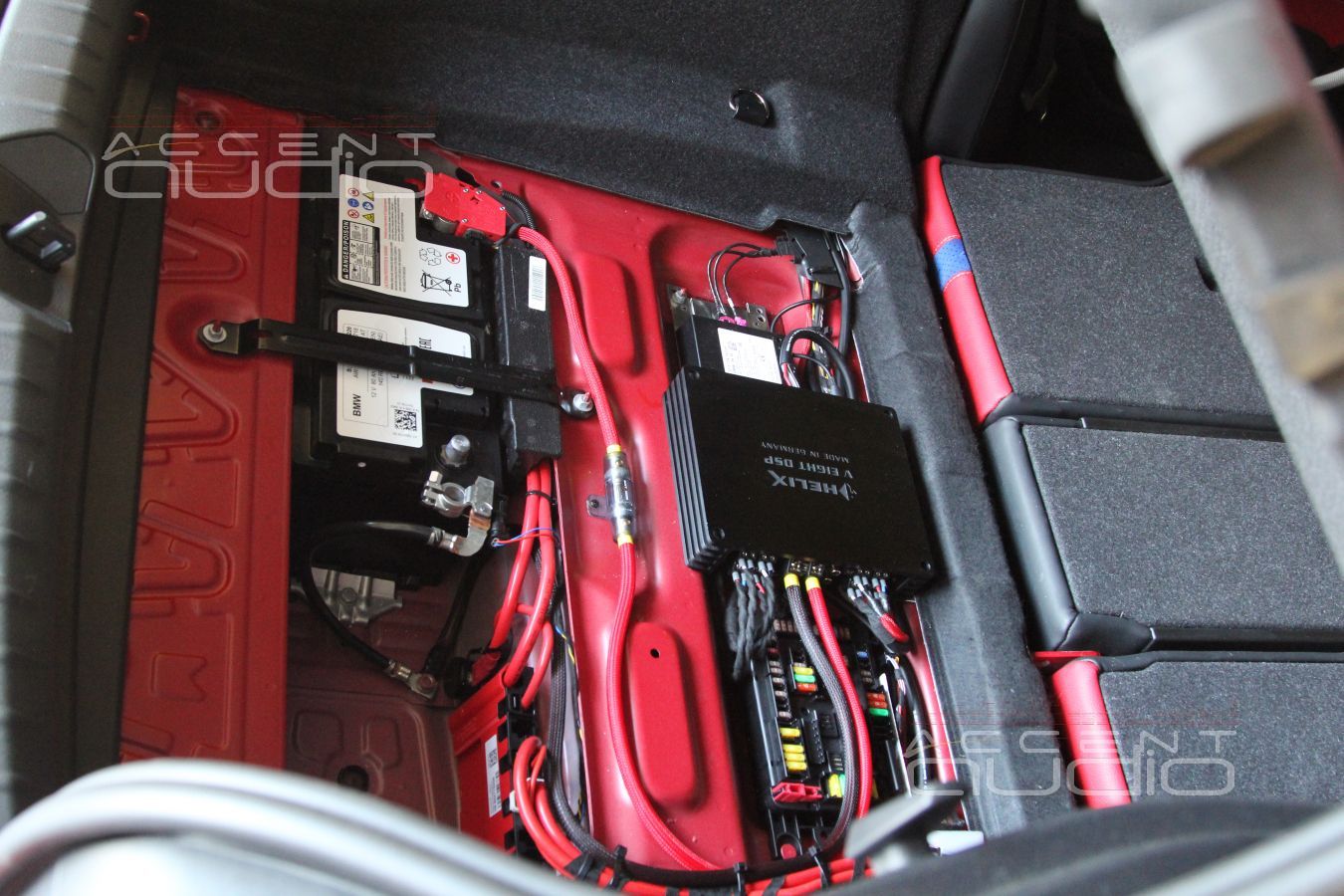

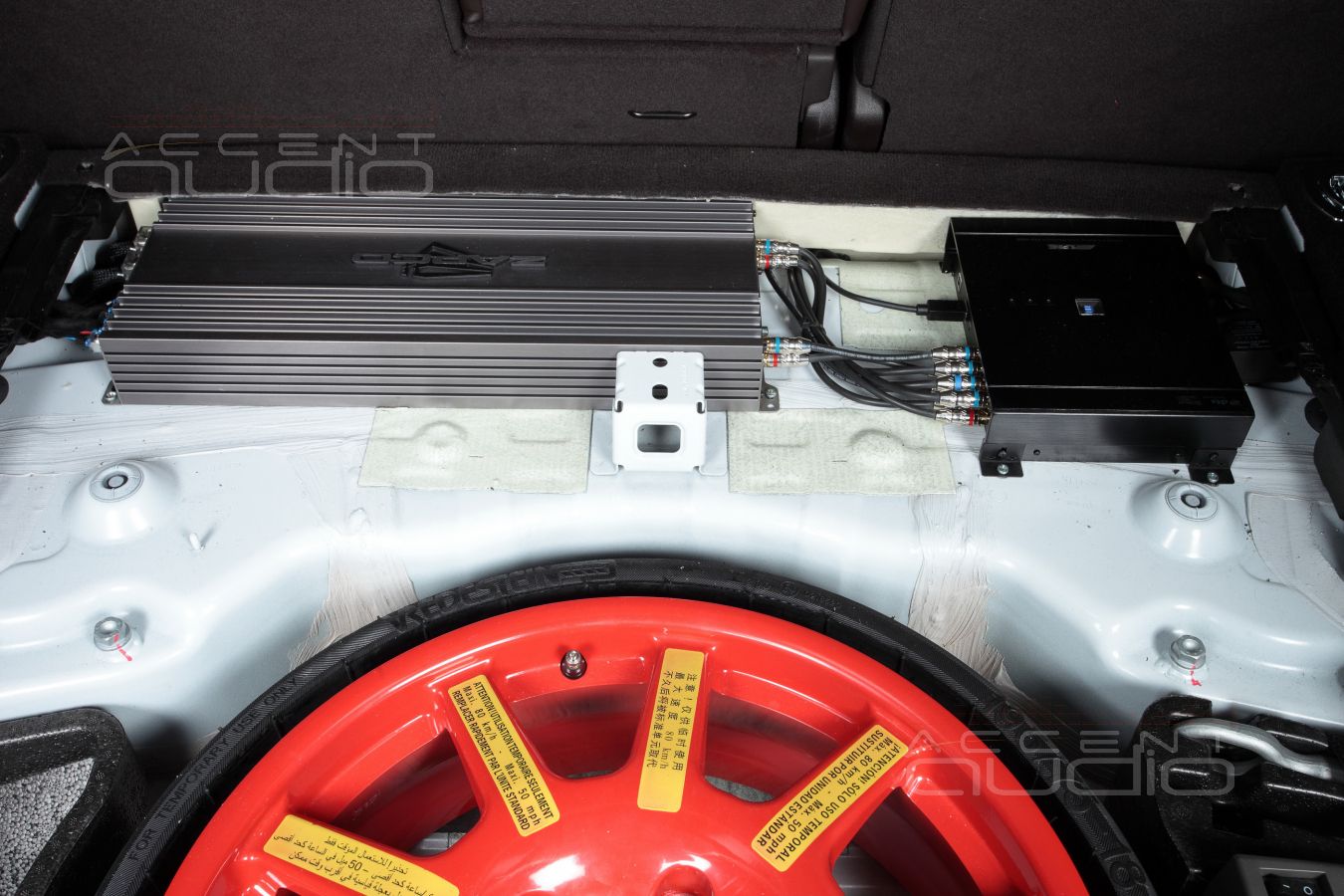

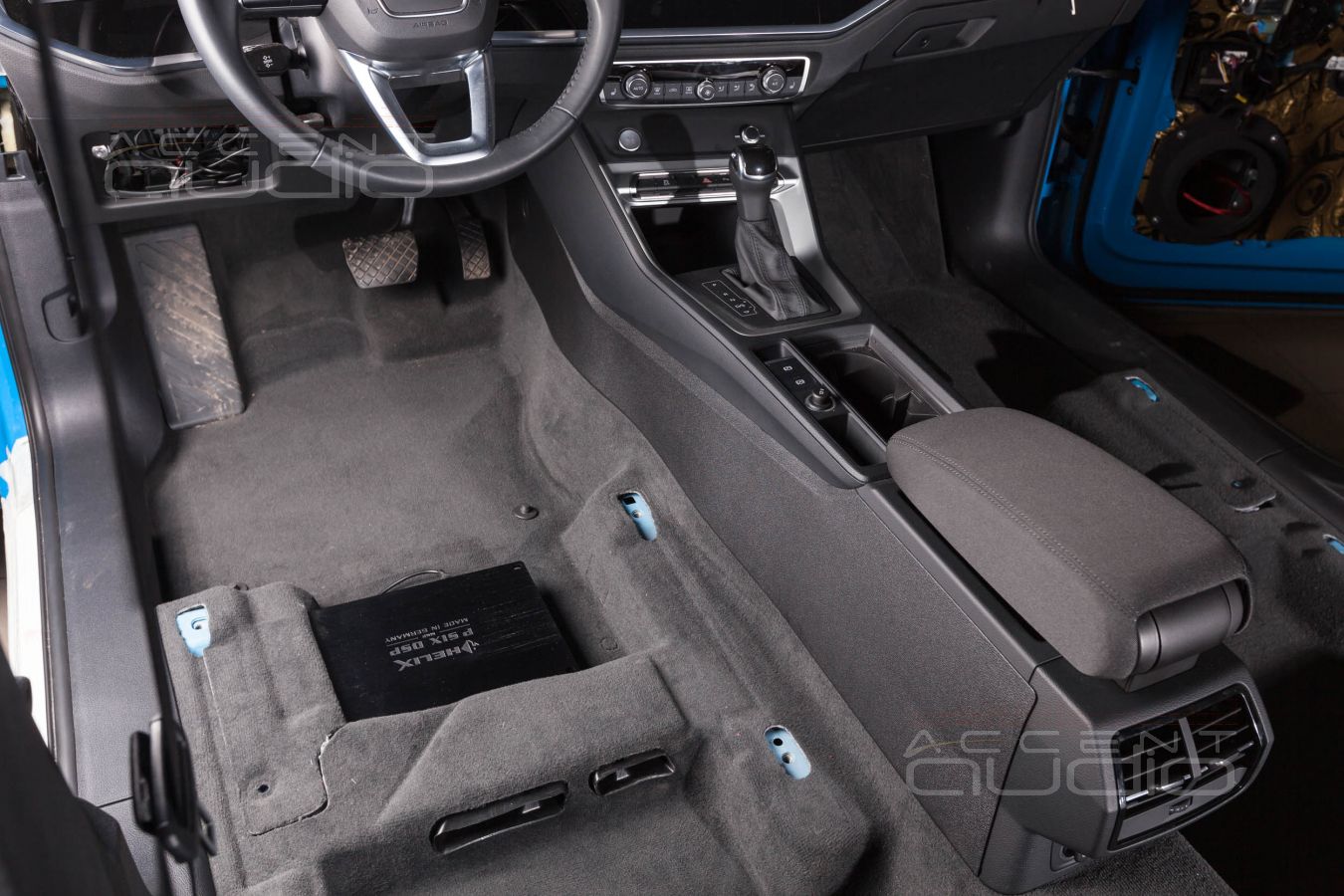

4. Установка усилителя.

Для многих автовладельцев вопрос размещения усилителя в машине критический. Зачастую важнейшим критерием его установки является экономия пространства. Но если для одного багажник – лишь багажный отсек автомобиля, то для другого багажник – дополнительное пространство его ОБОЖАЕМОГО автомобиля.
Усилитель же в свою очередь – это то устройство, которое не только требует пассивного или активного охлаждения, но и является технологически красивым предметом.

Как всегда, в студии автозвука Accent-Audio для вас найдут именно то решение, которое полностью удовлетворит вашим пожеланиям: мы выберем усилитель, соответствующий вашей системе по техническим и музыкальным параметрам, и с учетом его габаритов и теплоотдачи предложим десяток вариантов его размещения в вашей машине.

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

Установка усилителя

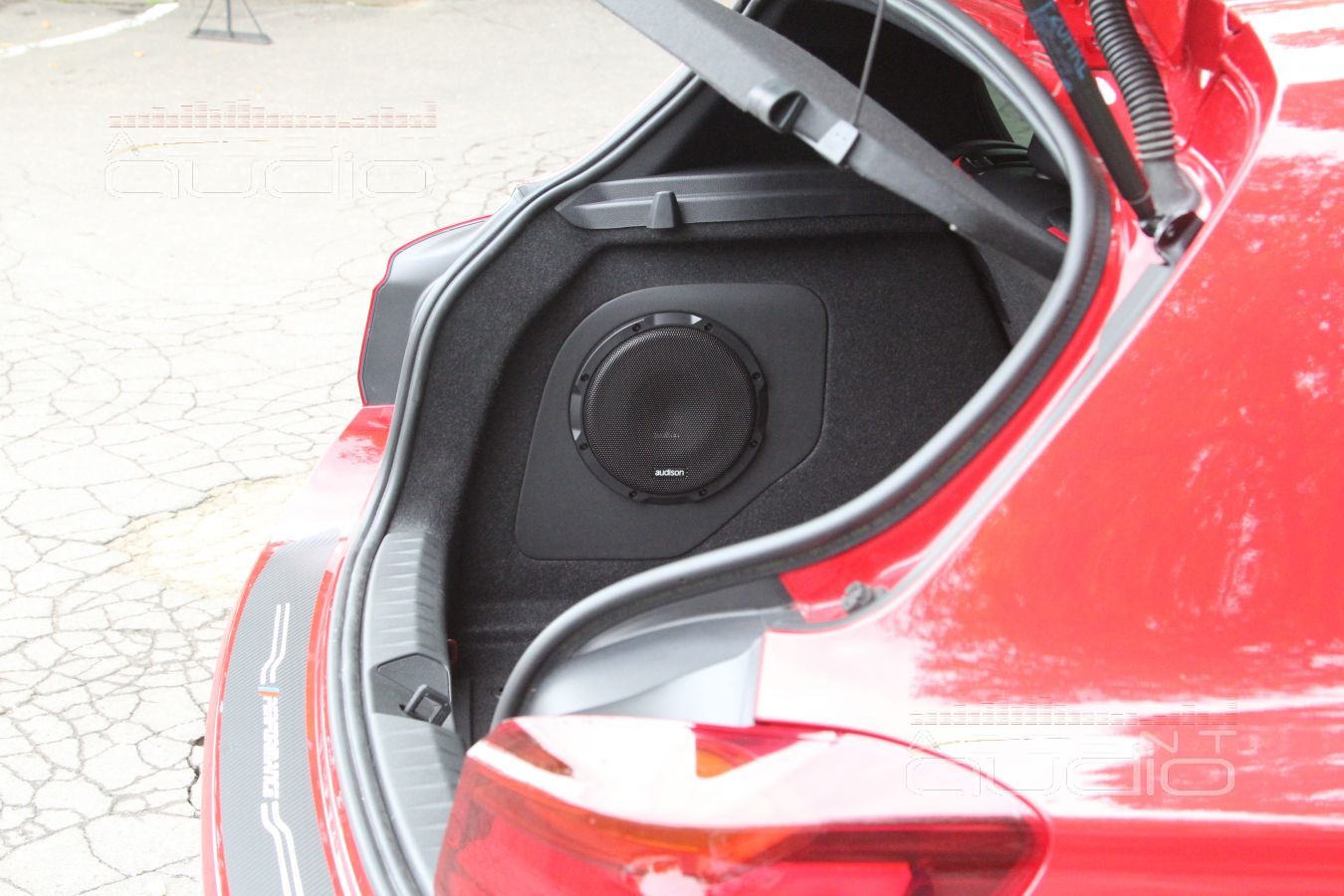

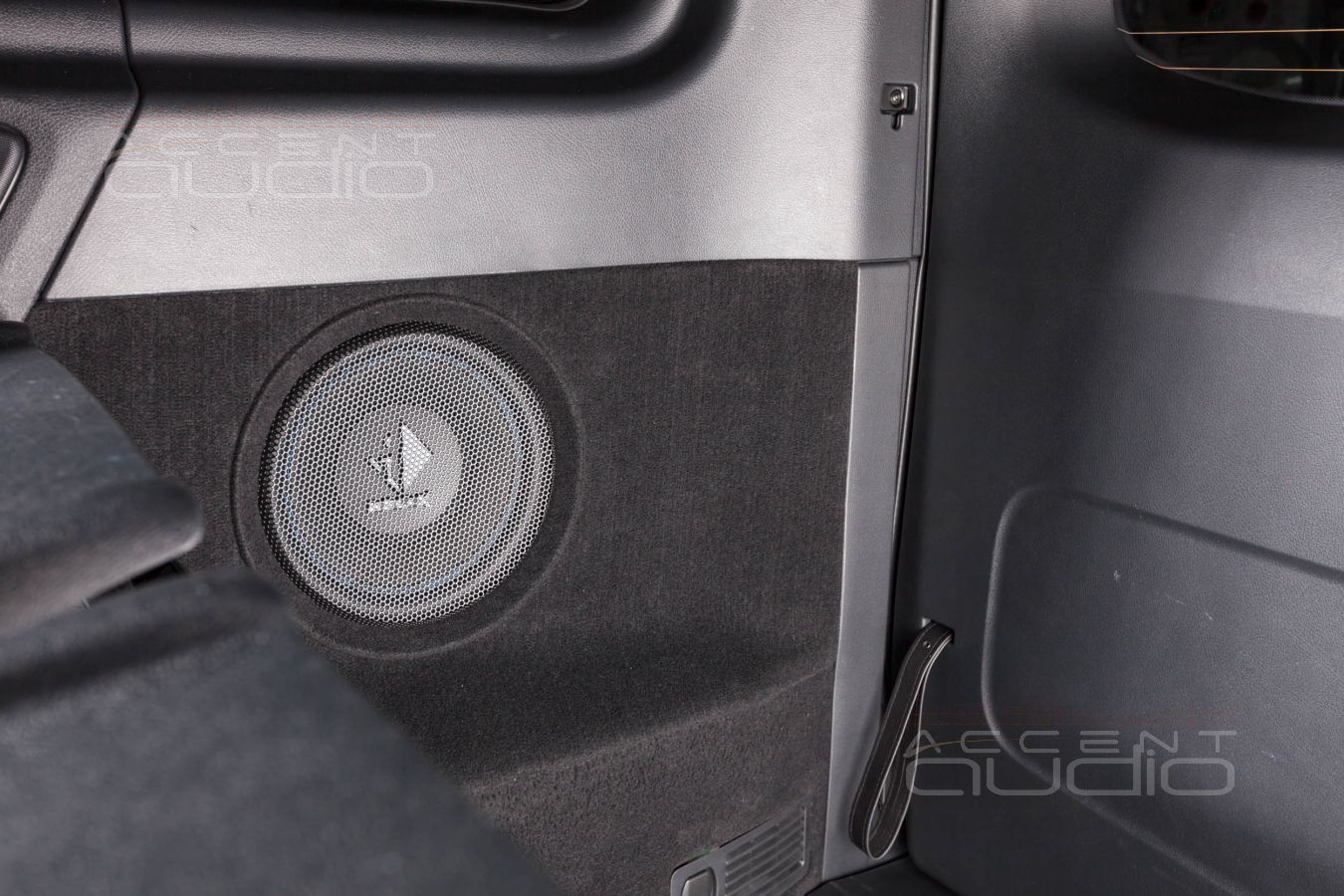

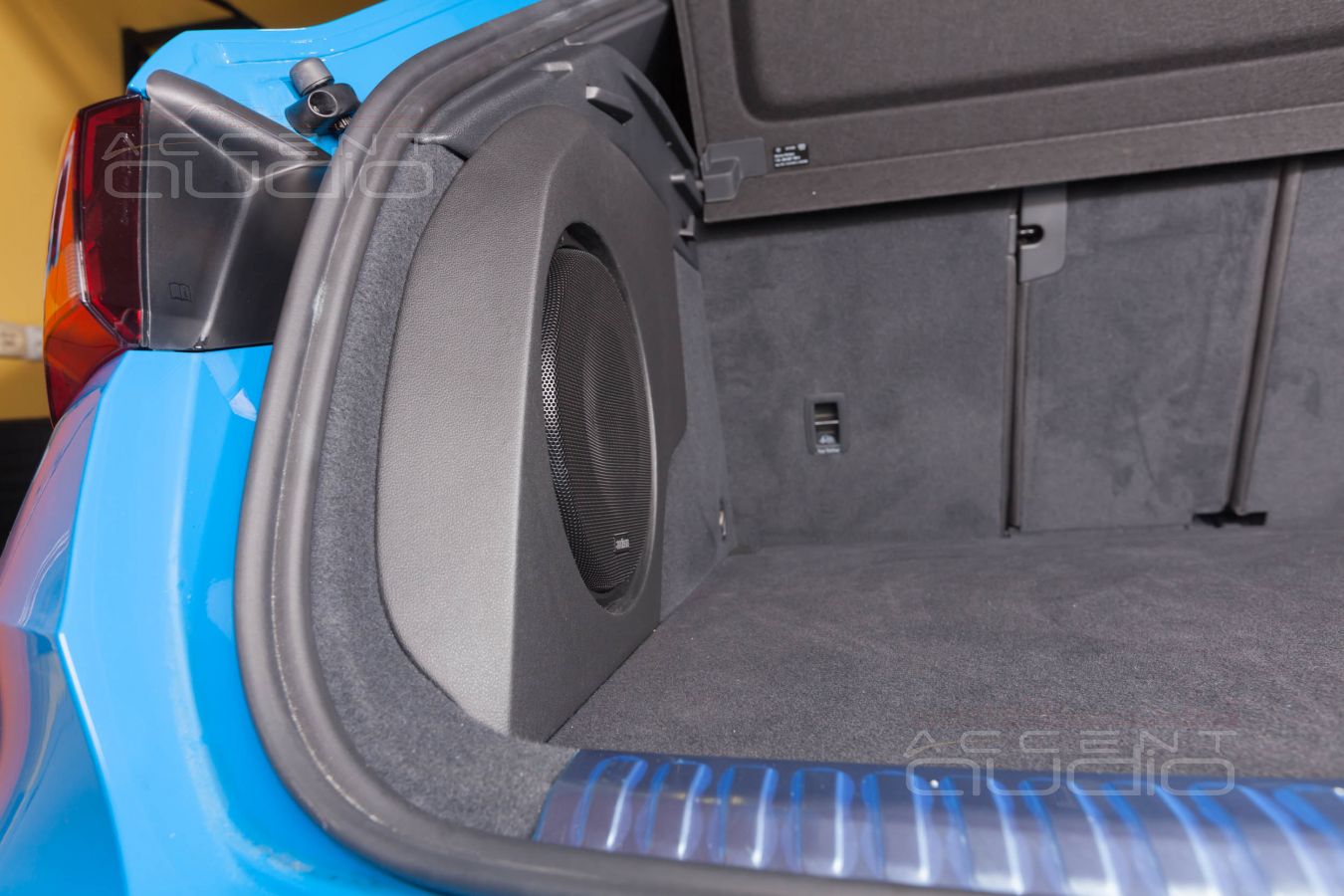

Установка сабвуфера

Студия автозвука  / Автозвук / Услуги по установке компонентов аудиосистемы автомобиля

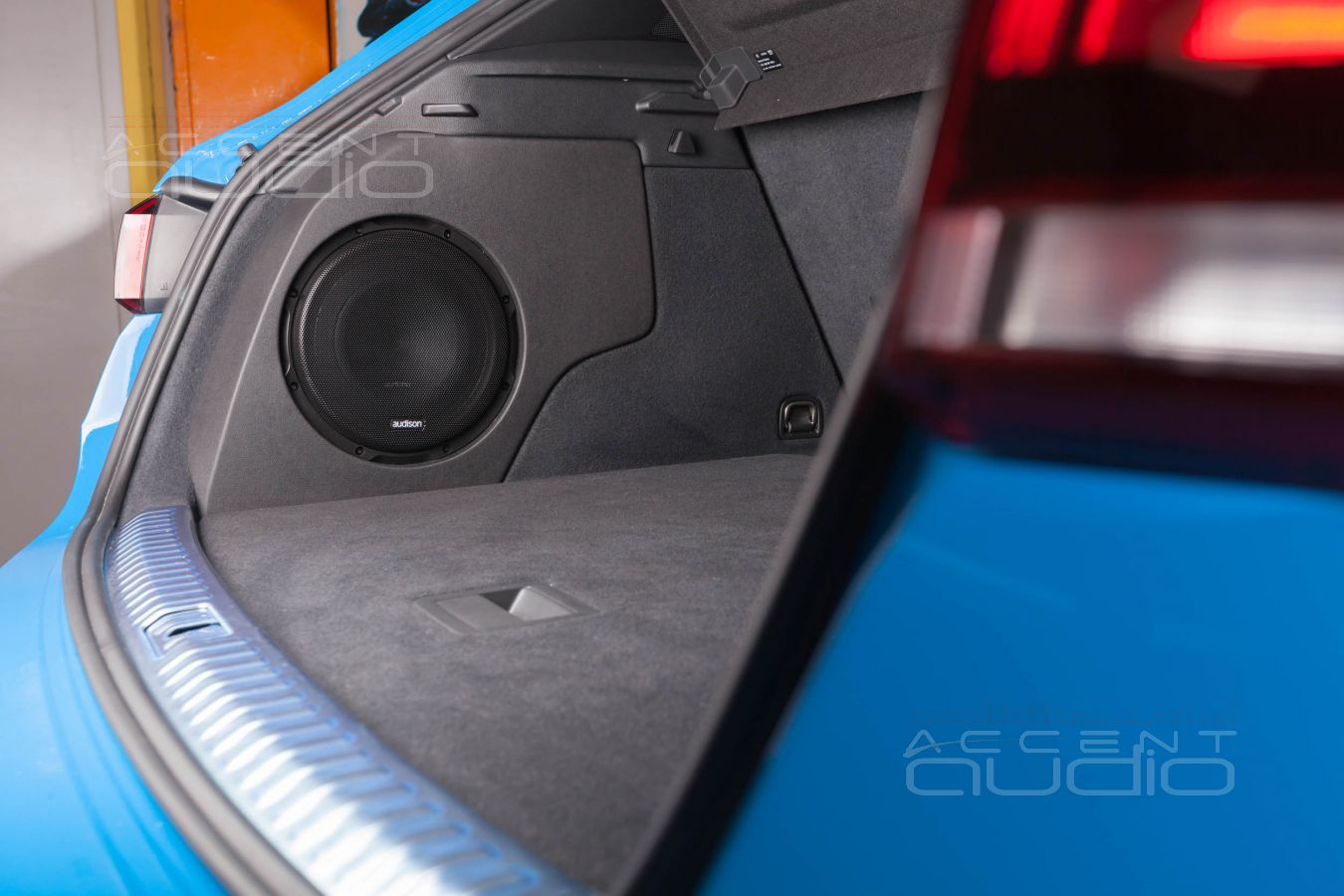

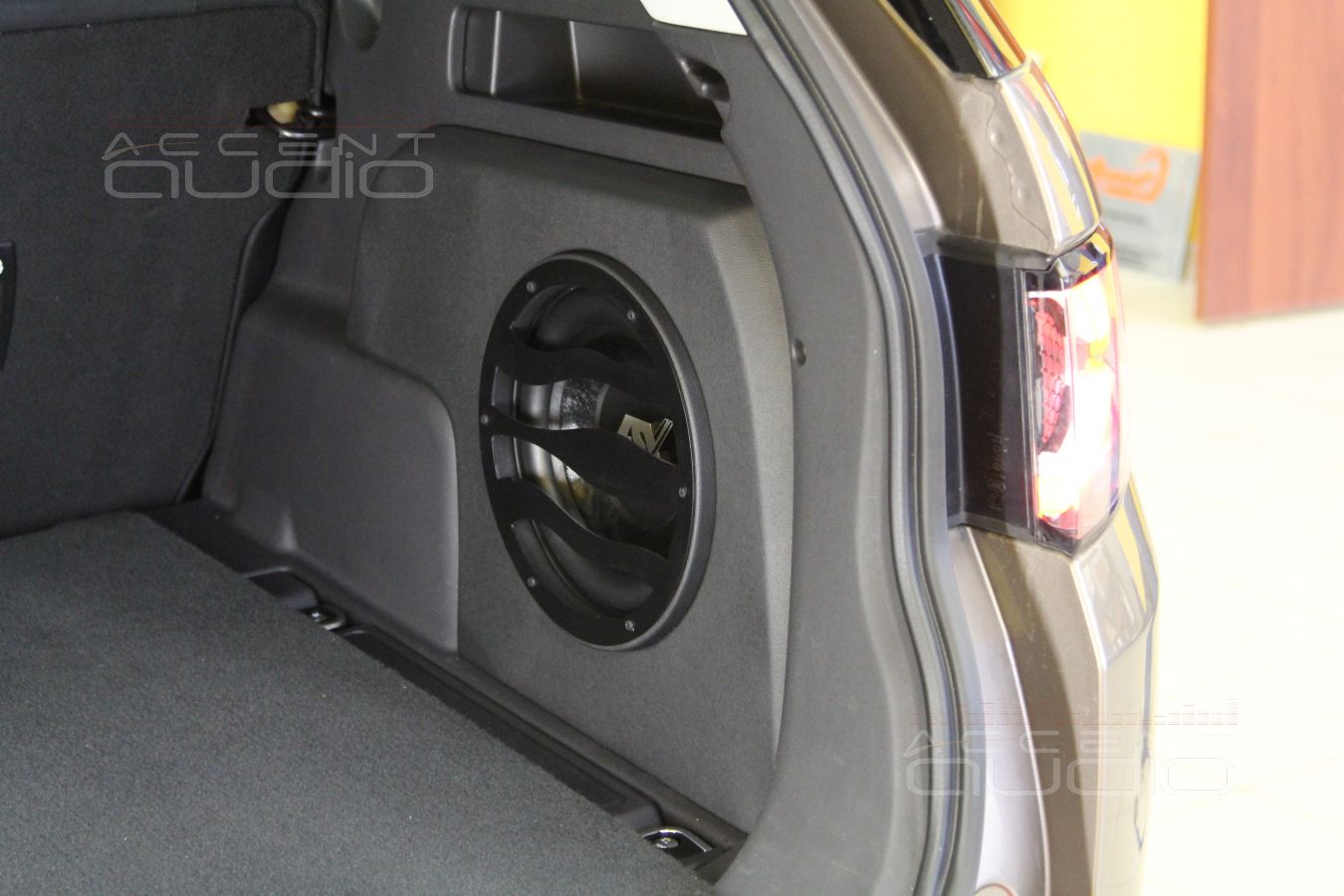

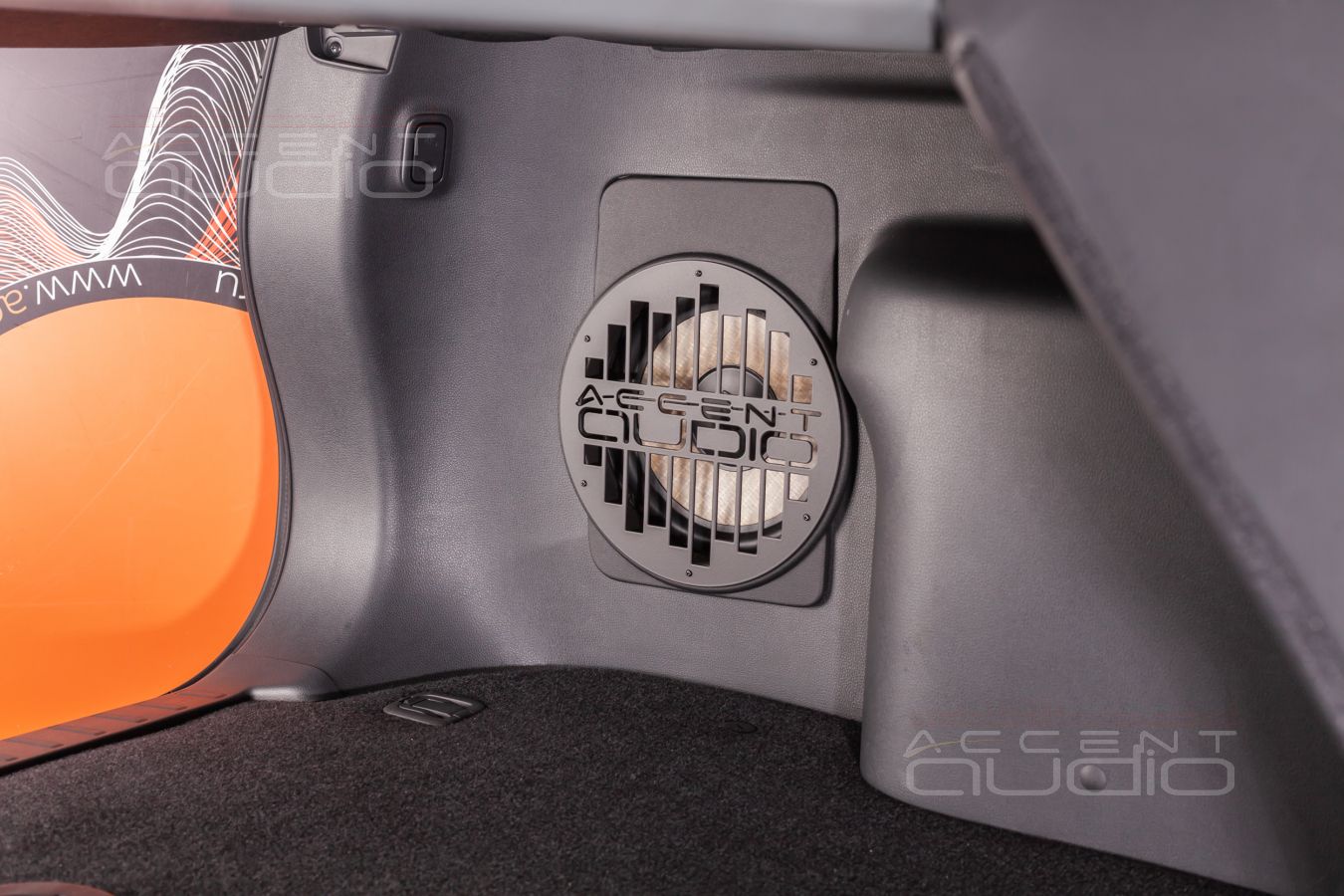

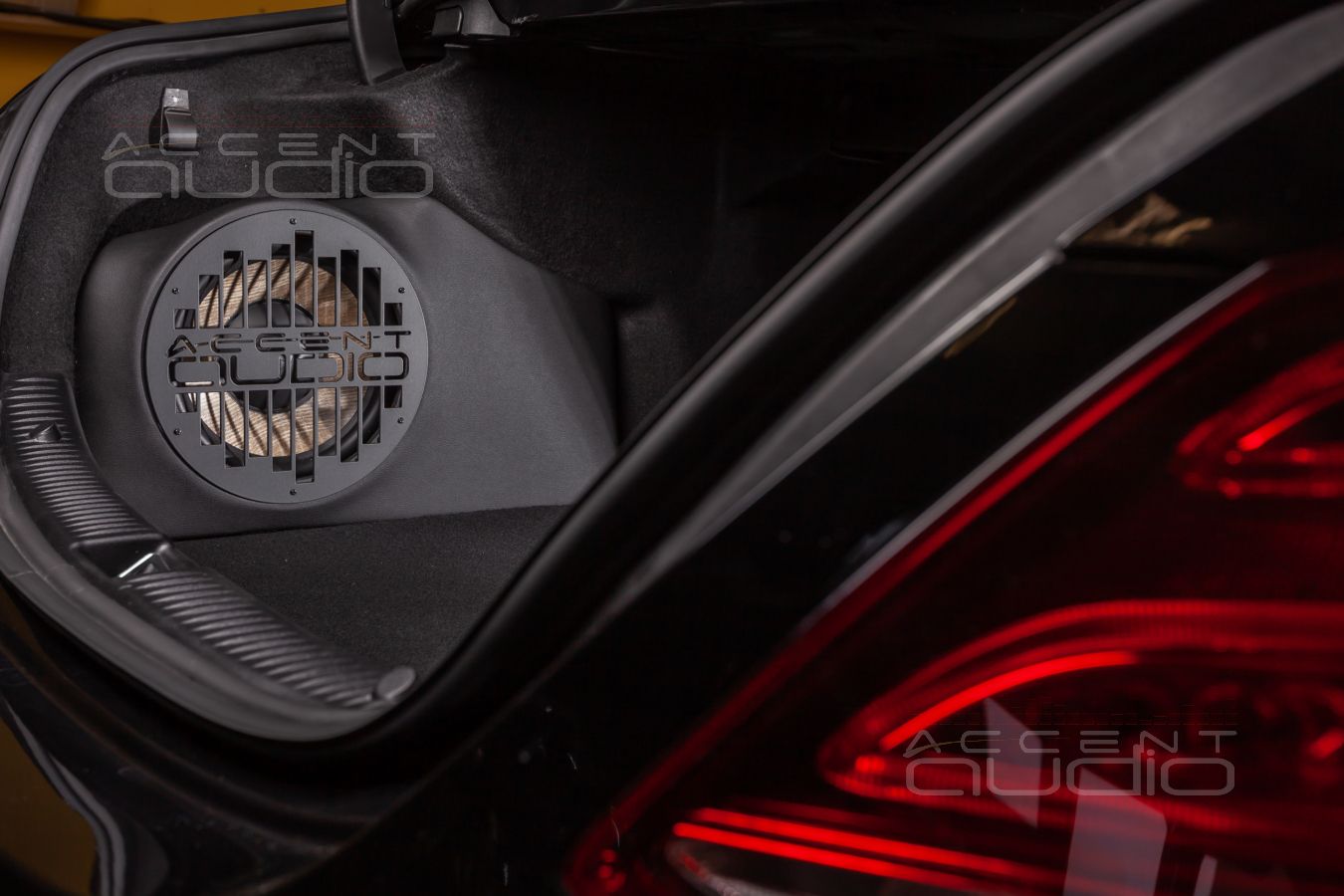

Сабвуфер - устройство не для создания звукового давления, это элемент любой аудиосистемы без которого она неполноценна. Сабвуфер предназначен для воспроизведения тех частот, которые физически не могут вопроизводить динамики в дверях.

В большинстве случае сабвуфер представляет собой довольно большой деревянный герметичный ящик с установленным в него динамиком. Однако специалисты могут придать копусу сабвуфера такую форму, чтобы разместить его например в заднем крыле авто или встроить в удобную нишу...

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера

Установка сабвуфера
