Toyota Highlander: современные технологии

Наши работы / toyota / toyota highlander

Аааааааа….. чем мы сегодня хвастаемся….. Ужас, но факт.

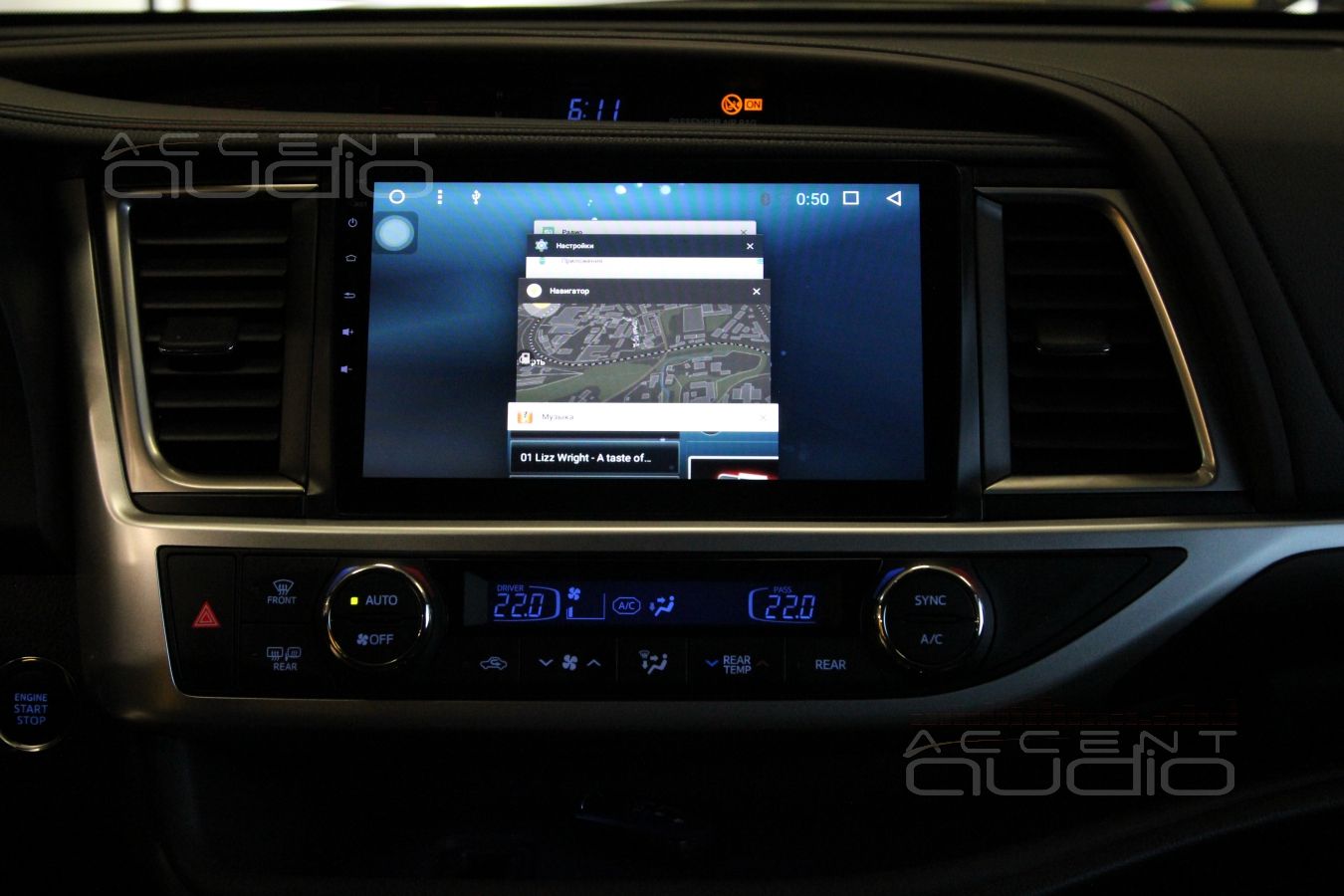

 Еще несколько лет назад мы позволяли себе надменно отказываться от установки китайских магнитол, а сегодня представляем вам инсталляцию с магнитолой RedPower.

 Работа уже оценена экспертами журнала Автозвук, да и по нашей, довольно объективной оценке, представленная работа имеет все шансы стать образцом для серийных  установок. Обычно так происходит с машинами от немецкой тройки, для которых мы разрабатываем сбалансированные системы, и, оттачивая их, предлагаем вам как готовый продукт.

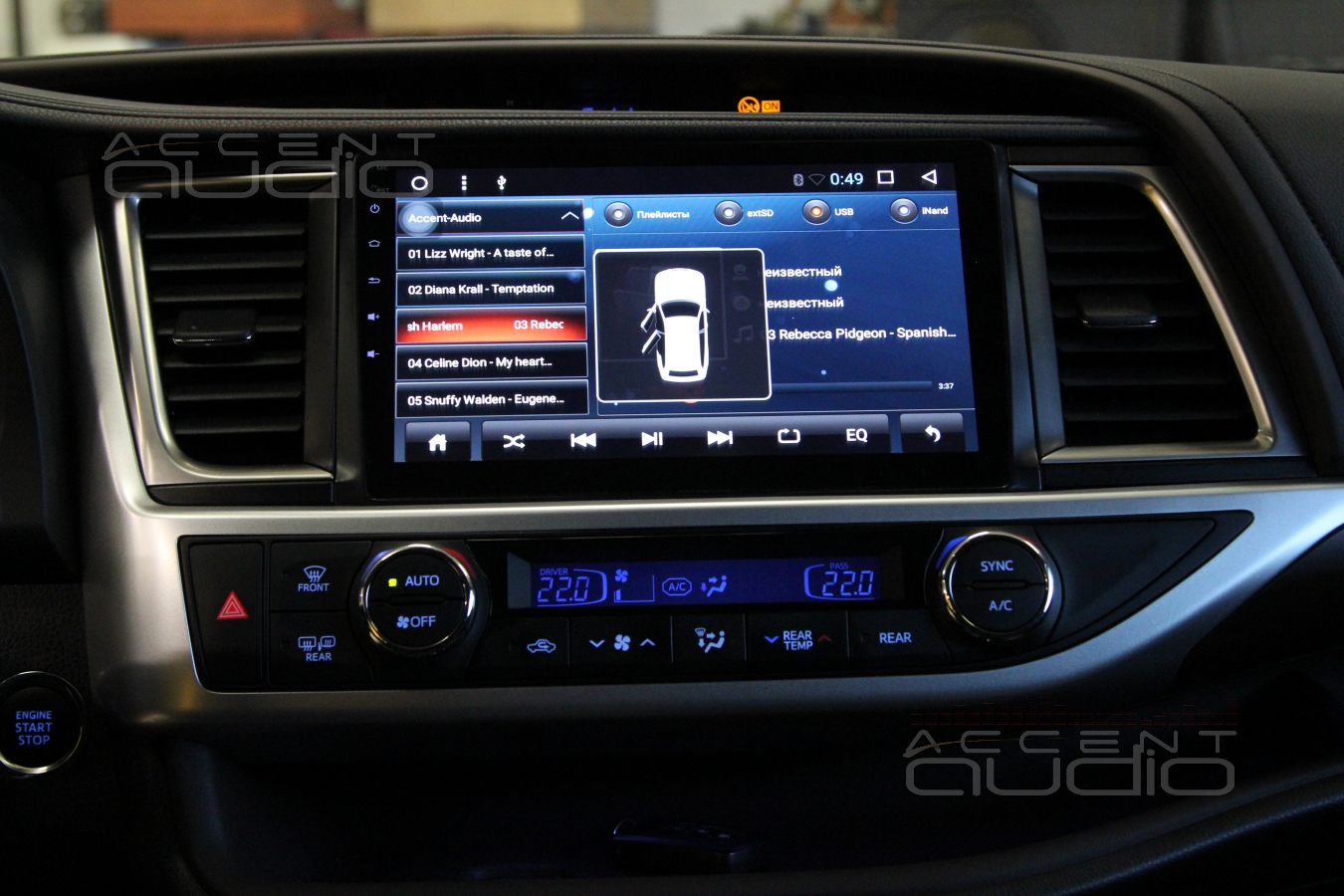

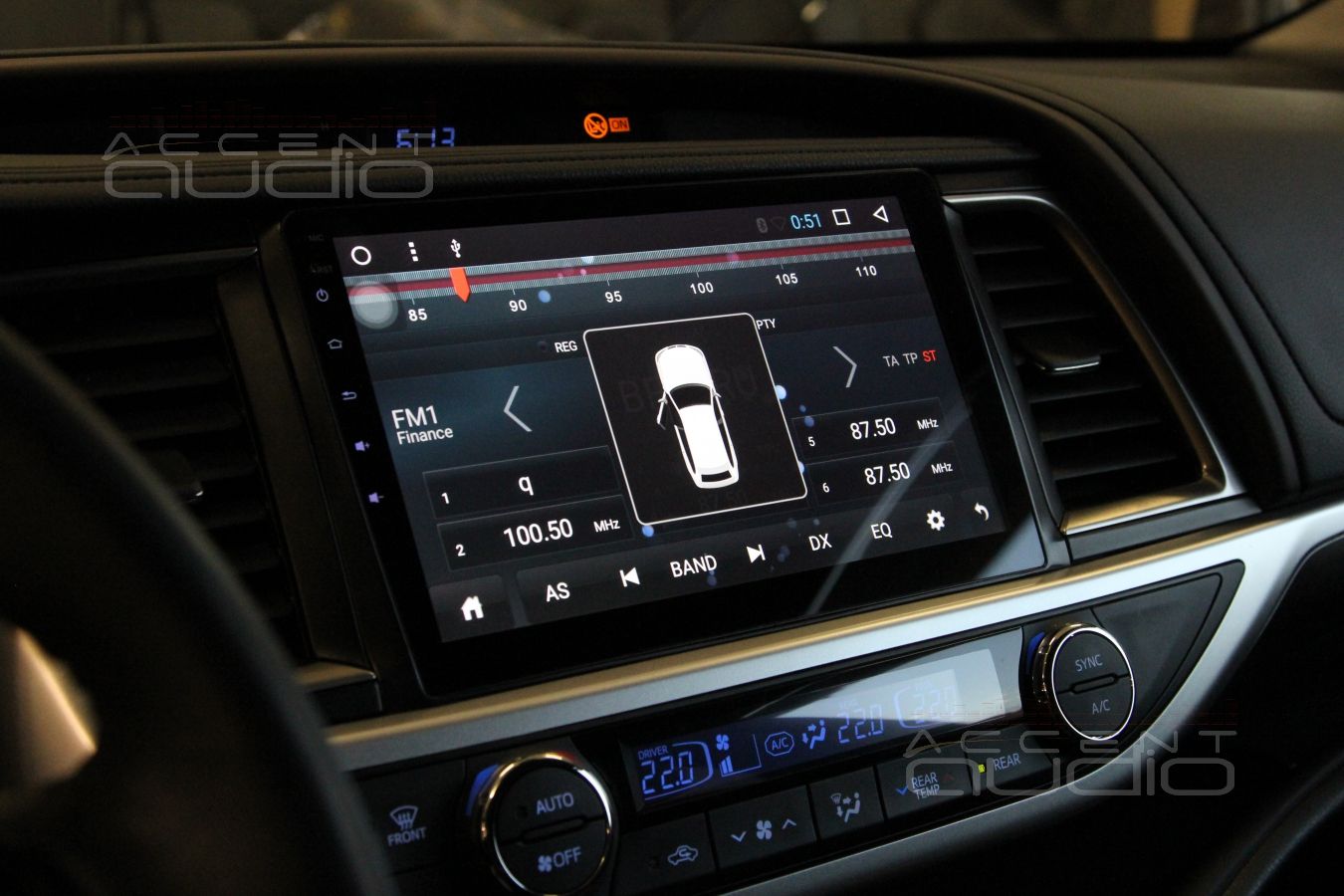

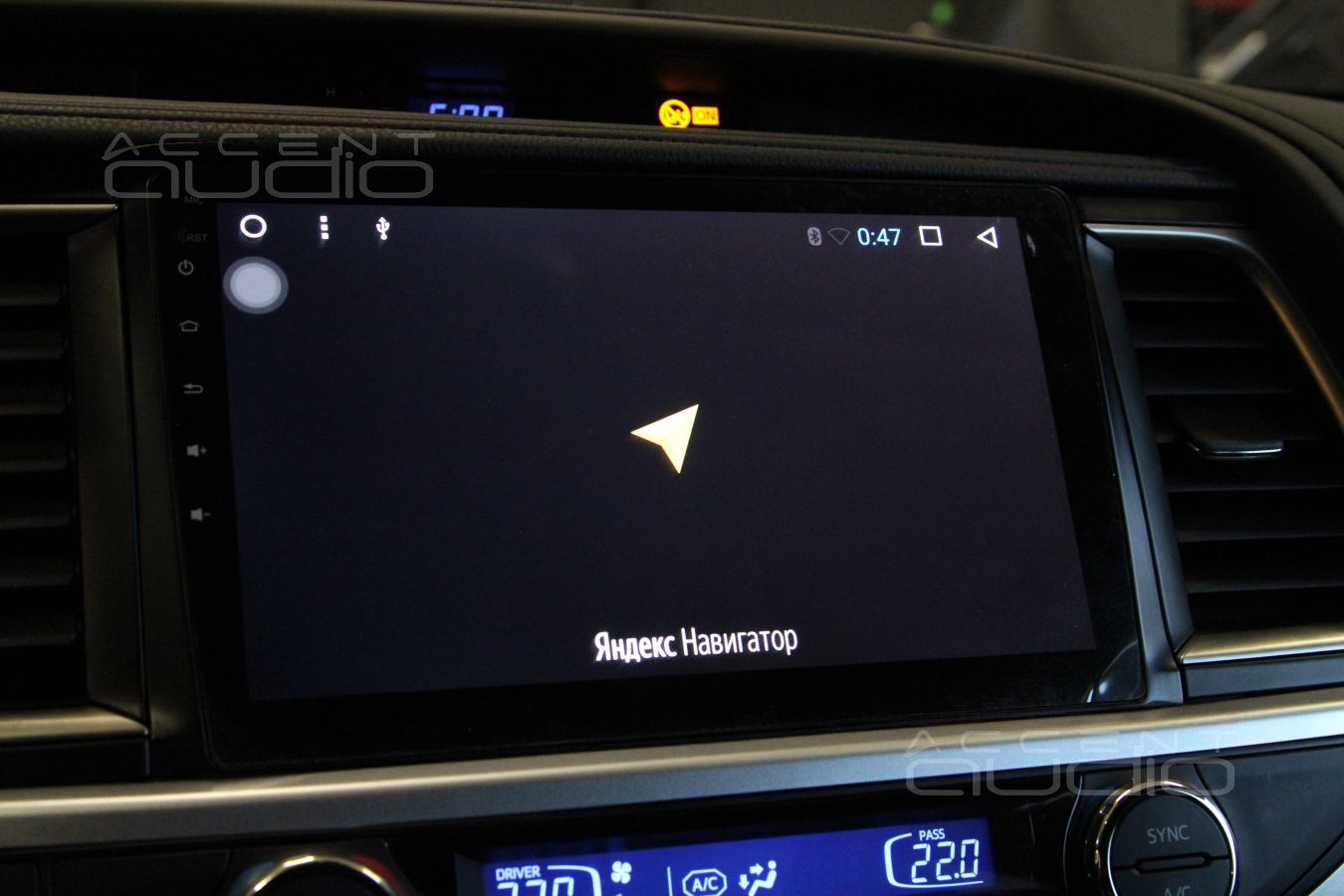

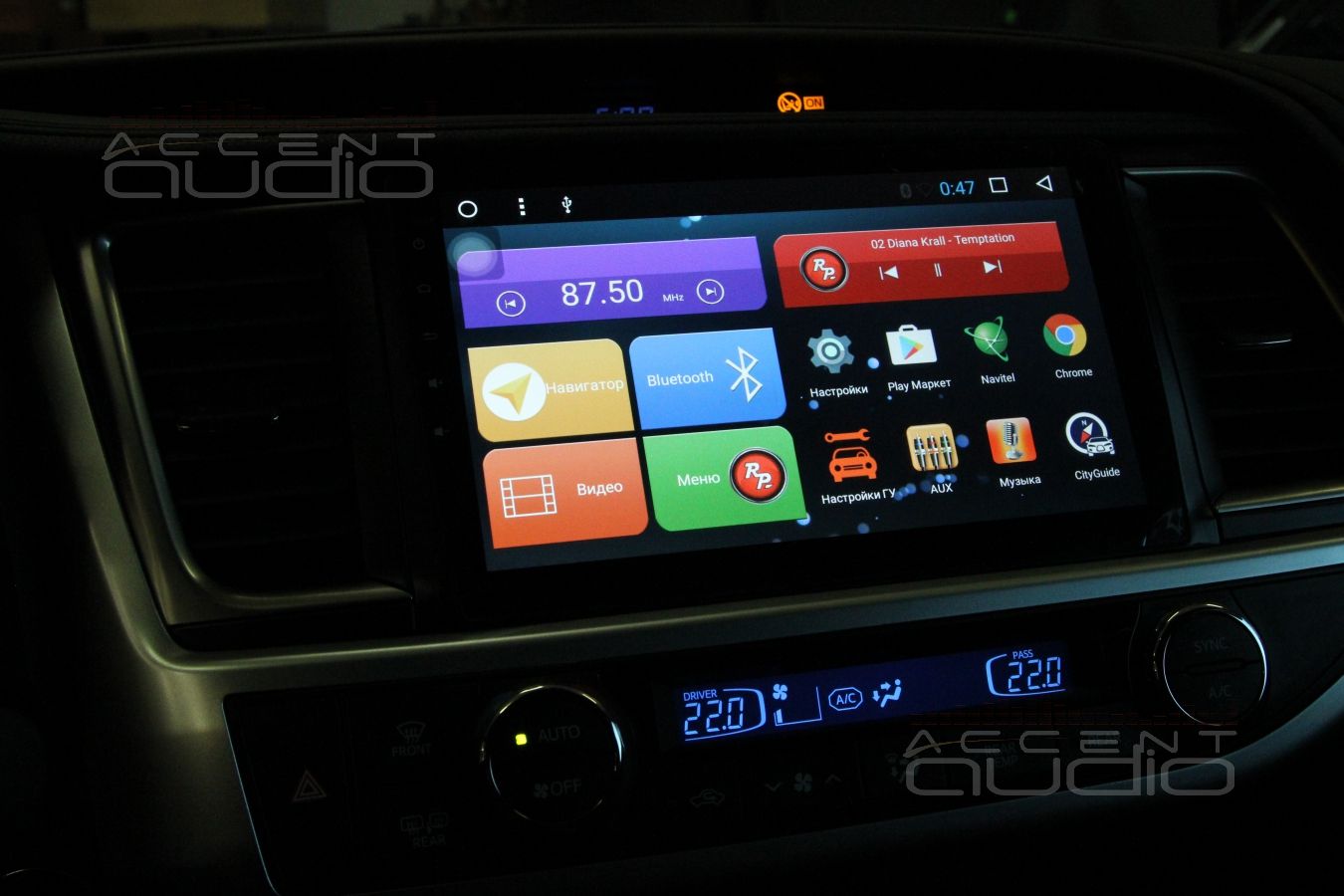

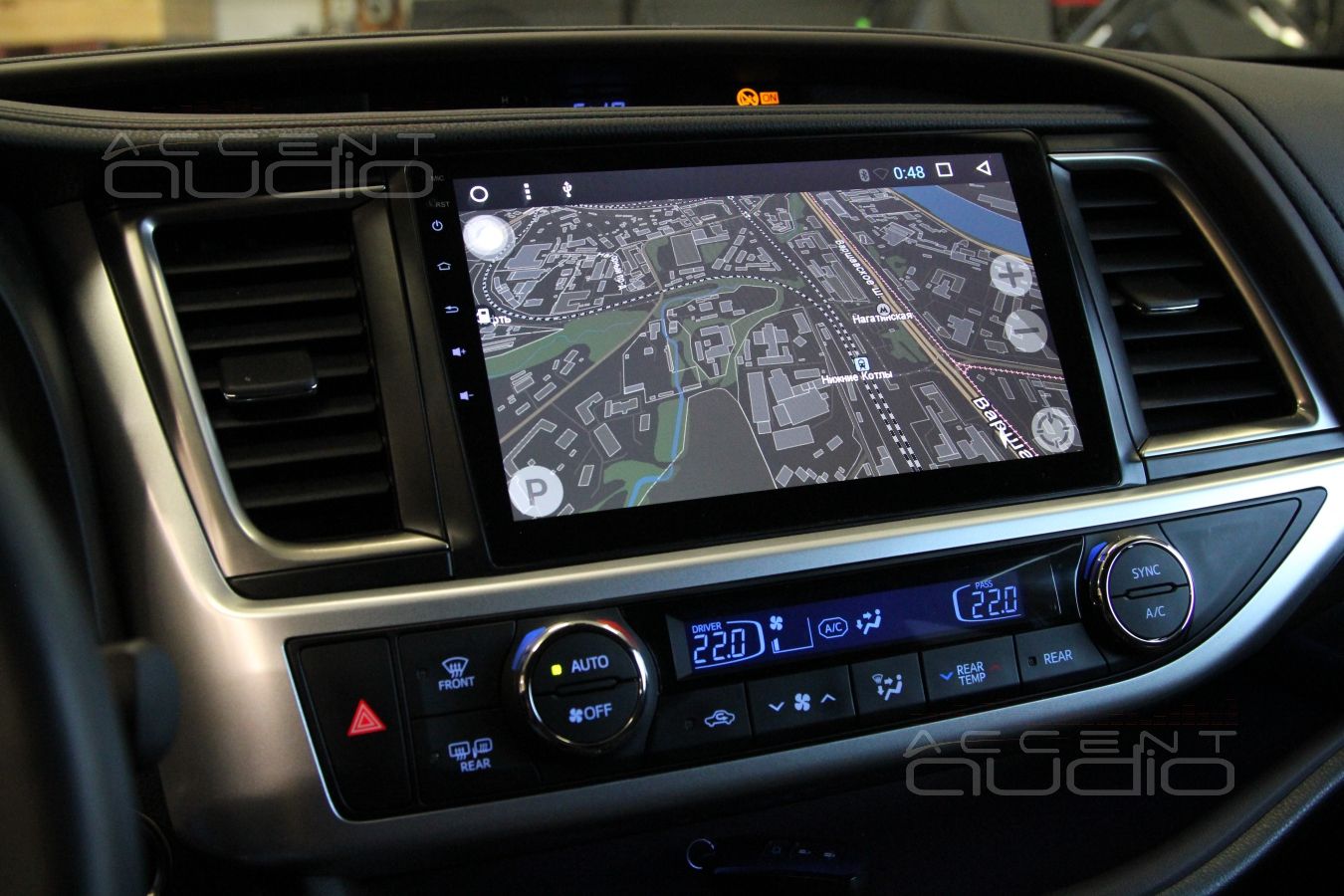

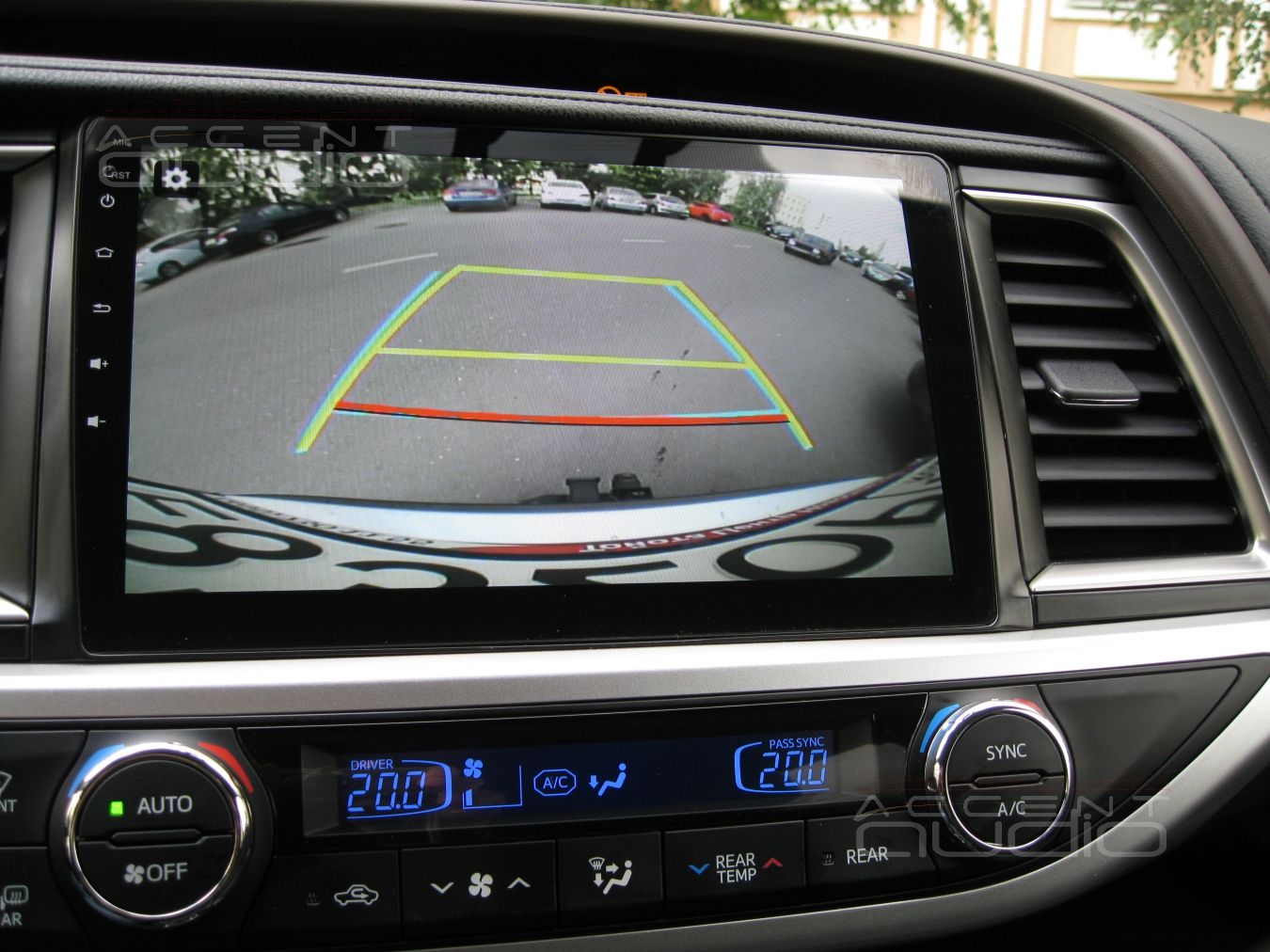

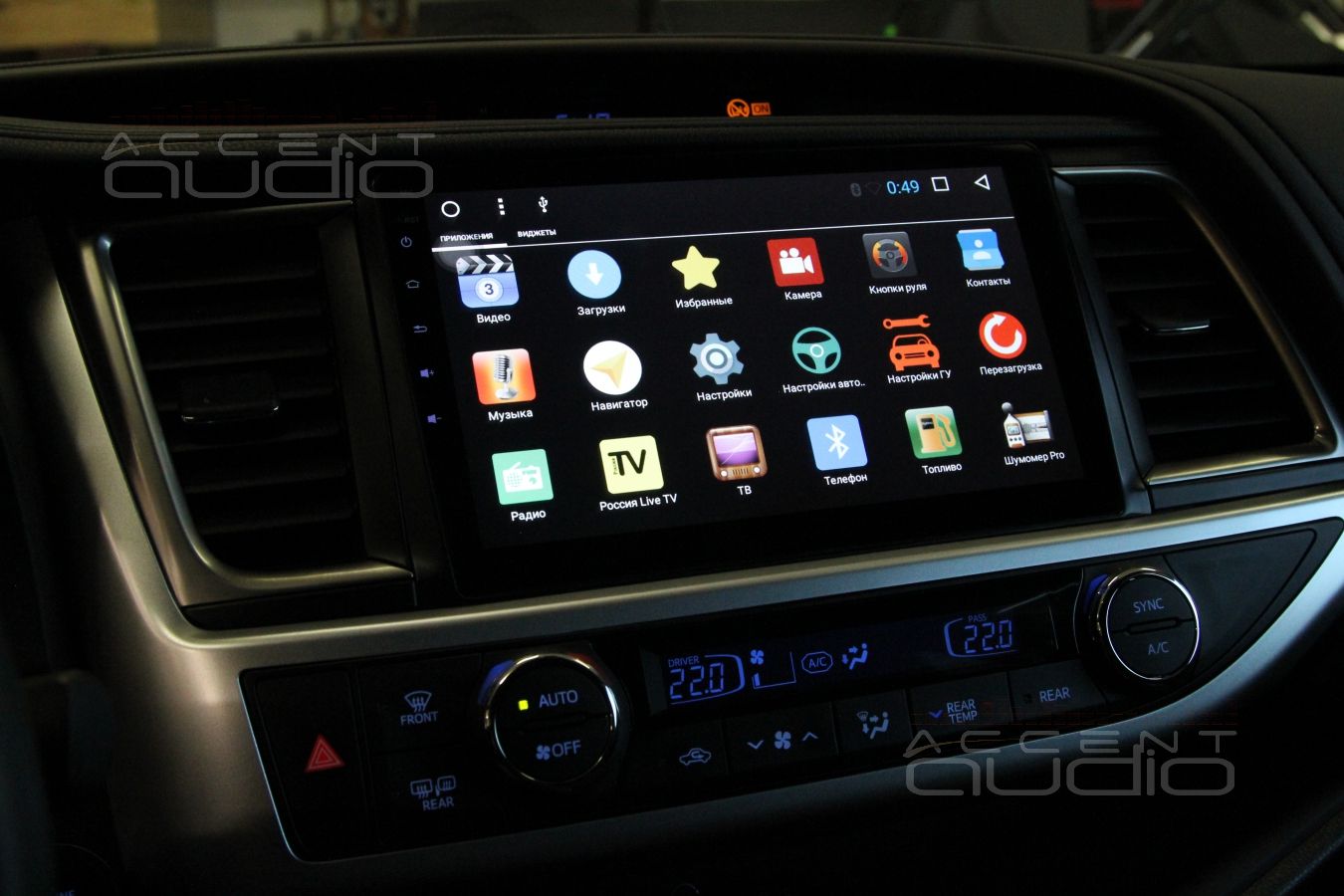

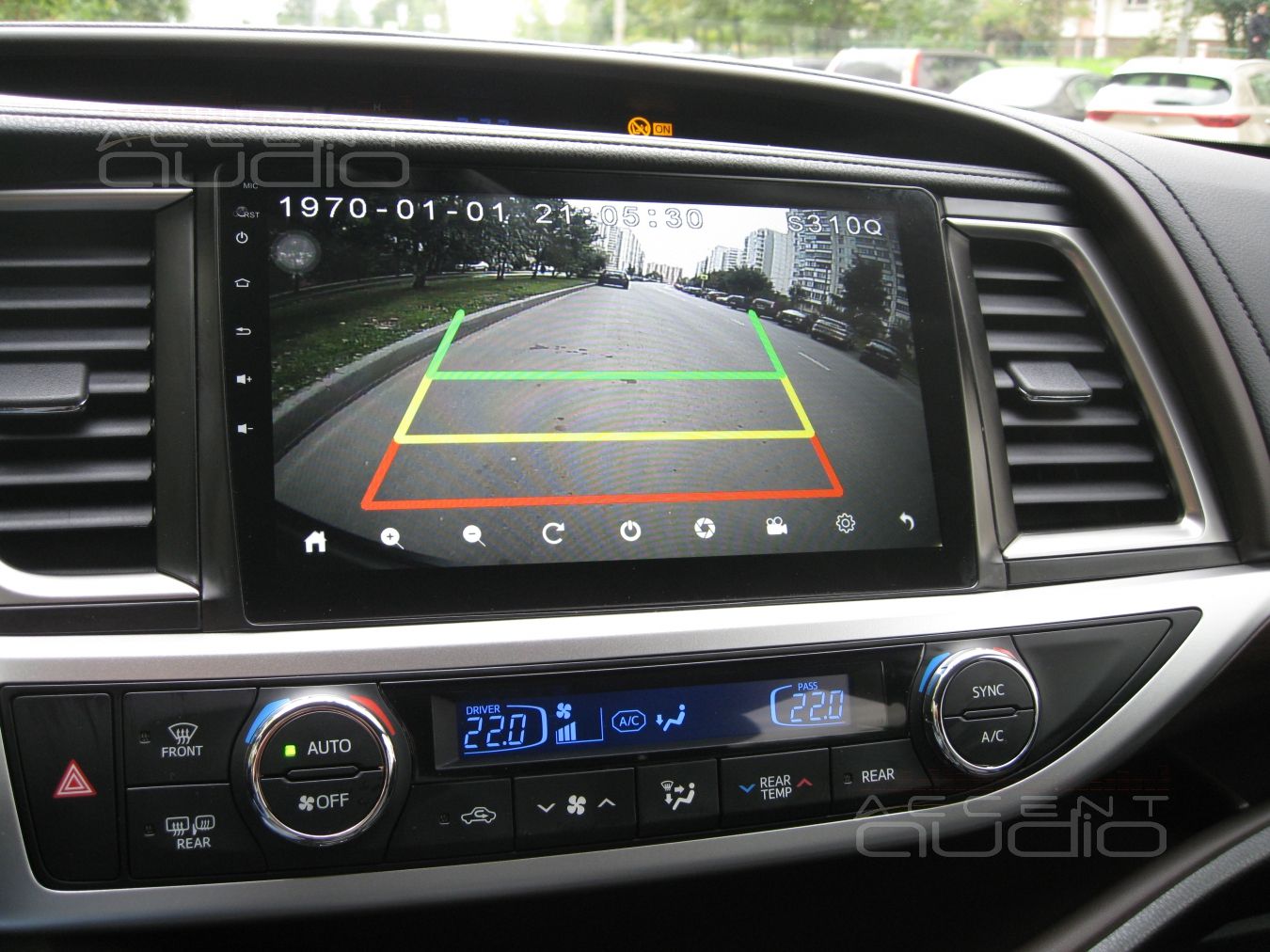

 Владелец нового Toyota Highlander хочет элементарных вещей: отличного звука и большой современный экран магнитолы, который будет показывать и управлять программой ЯндексНавигатор. Все просто. Однако почти невозможно, так как ЯндексНавигатор – приложение, которое ставится на платформу Android или iOS, которых нет в арсеналах Alpine, Pioneer и Kenwood.

RedPower отлично справляется с задачами современного планшета, понятно, что позволяет установить любой навигационный софт, включая ЯндексНавигатор, действительно и без преувеличений очень удобно управляется, в том числе и со штатных органов управления, выглядит потрясающе со своим огромным 10 дюймовым экраном, а звучит….. нас это почти не касается, так как из RedPower мы получаем цифровой сигнал SPDIF по оптическому интерфейсу Toslink, а значит мы будем слушать звучание внешнего процессора Helix DSP PRO MK2, который уже знаком и нам и автозвуковому сообществу, как один из лучших процессоров, причем с нужным нам количеством каналов – 10 !

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Новая магнитола в Toyota Highlander

Оптика - процессор Helix DSP PRO MK2

Наши работы / toyota / toyota highlander

Зачем нам 10 каналов ?

Все просто: трехполосный поканальный фронт, тыловые динамики (их мы оставили штатными, чтобы сберечь средства) и сабвуфер. То есть 6 на фронт, пара на тыл и пара на сабвуфер.

Какие минусы у такой схемы ?

Только один: с китайской магнитолы выходит отличный цифровой сигнал, претензий к которому, еще на этапе тестирования минимум, но регулировкой громкости магнитола не управляет. А оно нам и не очень-то нужно, особенно, если учесть, что у RedPower нет крутилочки, громкостью можно управлять только с экрана, что не всегда удобно в пути.

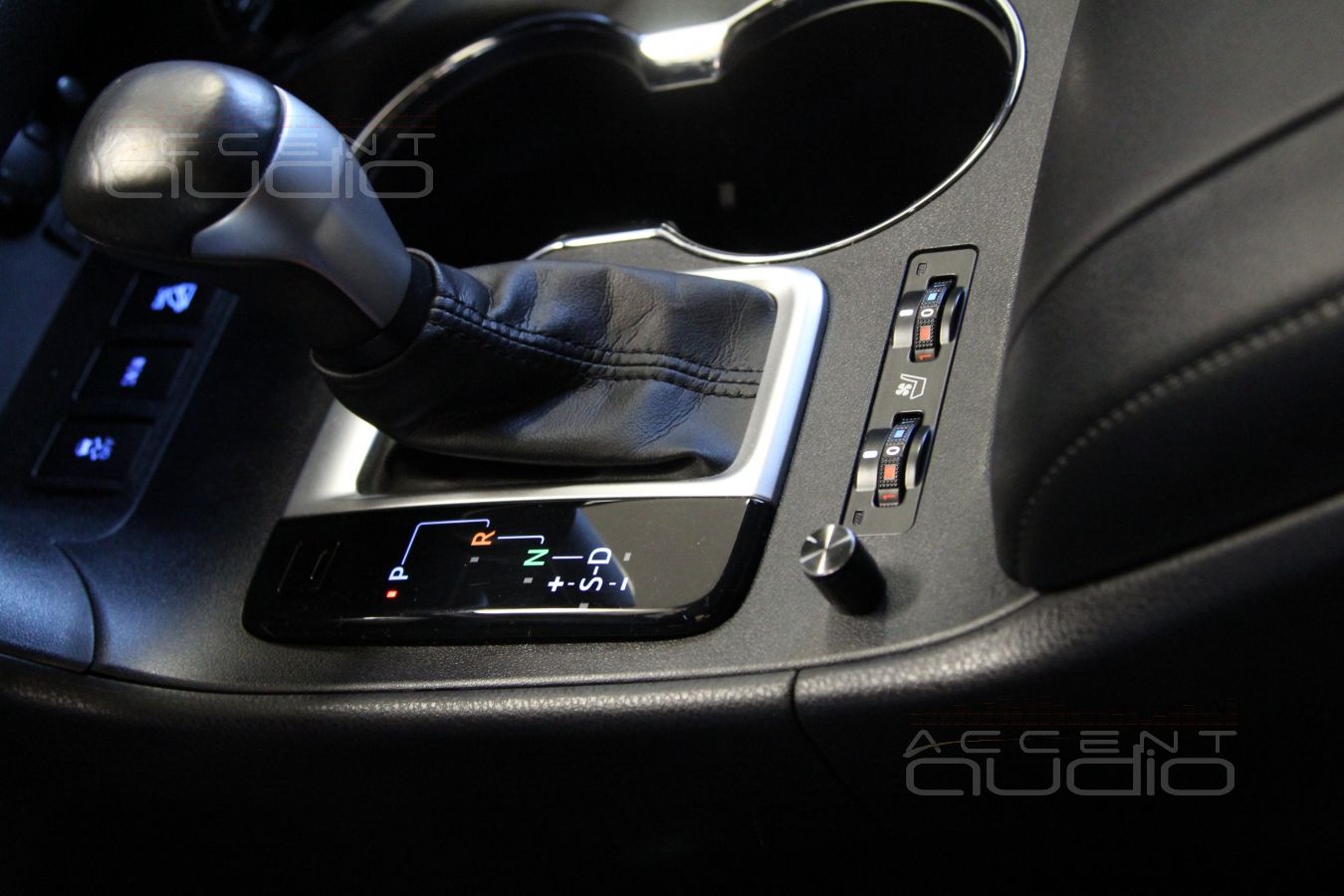

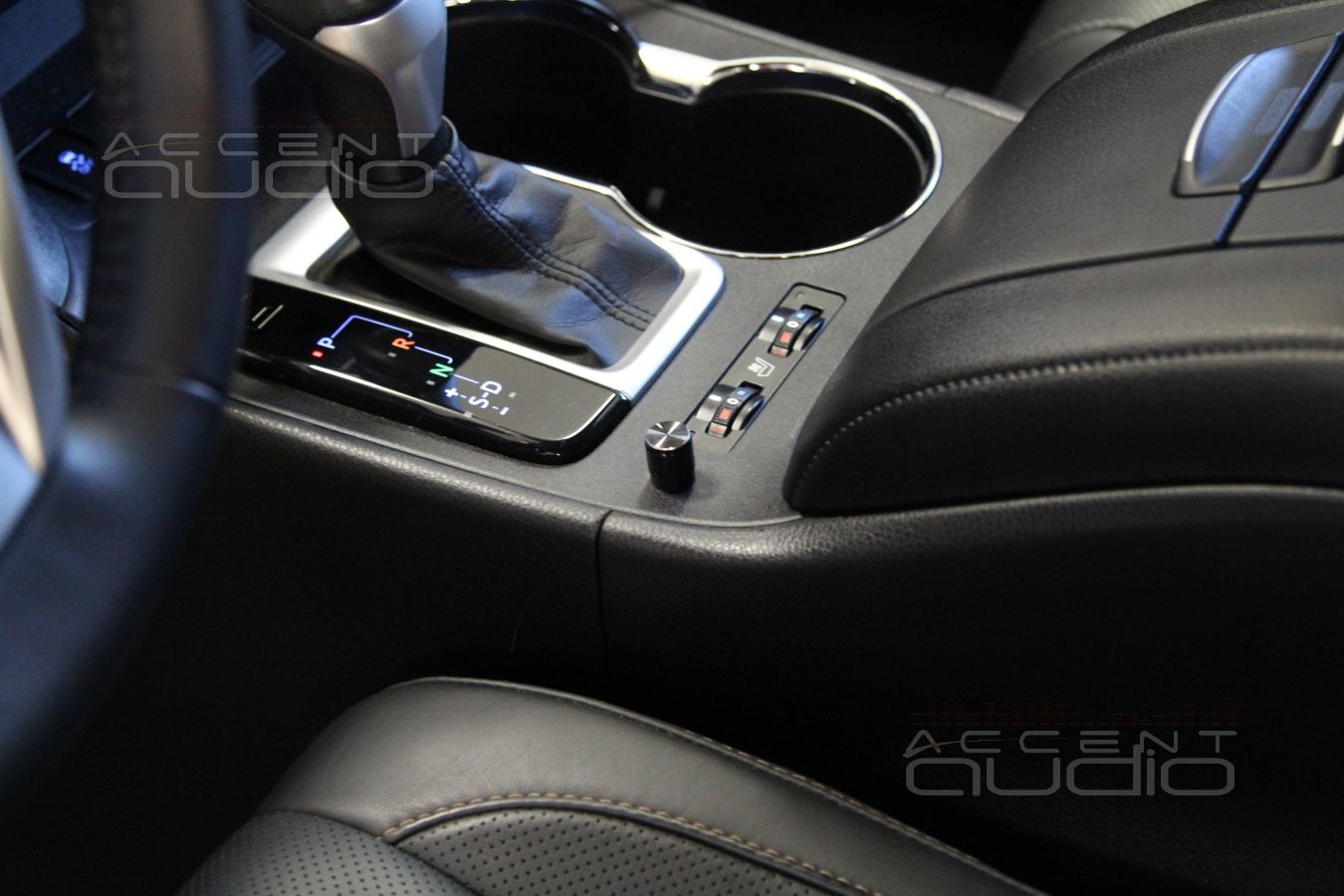

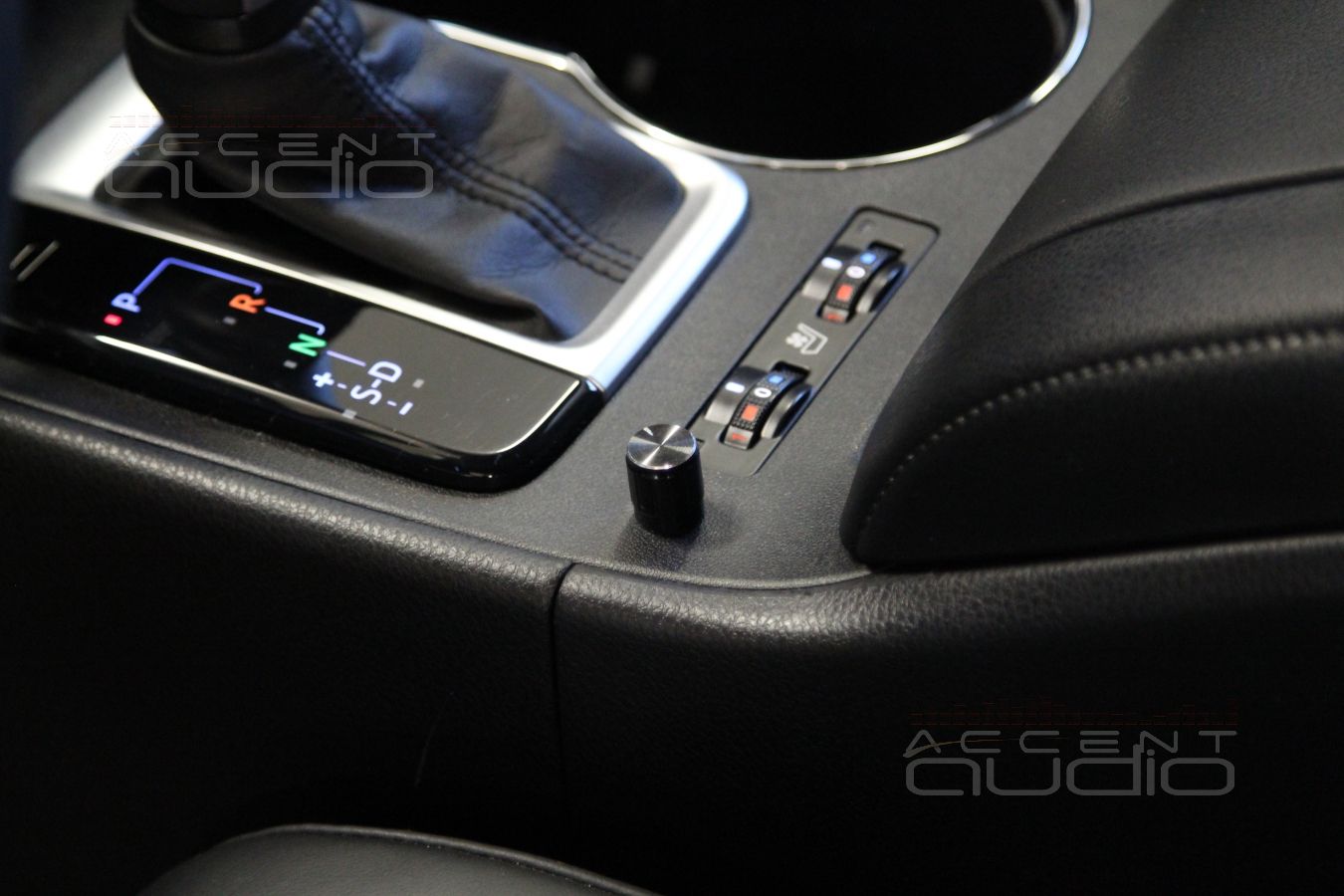

Значит нам нужен БОЛЕЕ УДОБНЫЙ орган управления и желательно в виде энкодера (крутилочки). Его мы подключили к процессору и можем управлять ВЫХОДНОЙ громкостью всех его 10 каналов . Установлен новый энкодер по всем правилам немецких автомобилей: под правую руку водителя.

С удобством такого решения не поспорит даже самый въедливый и претензионный пользователь.

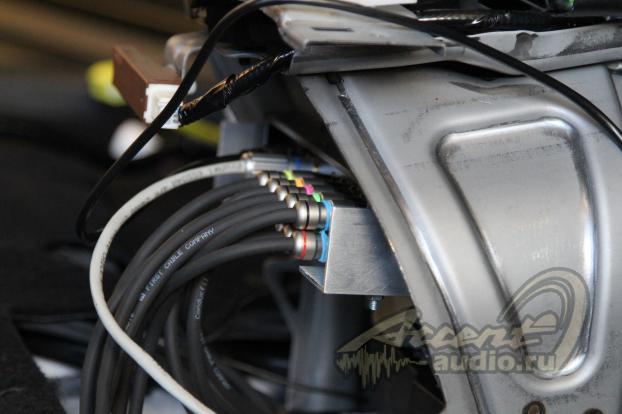

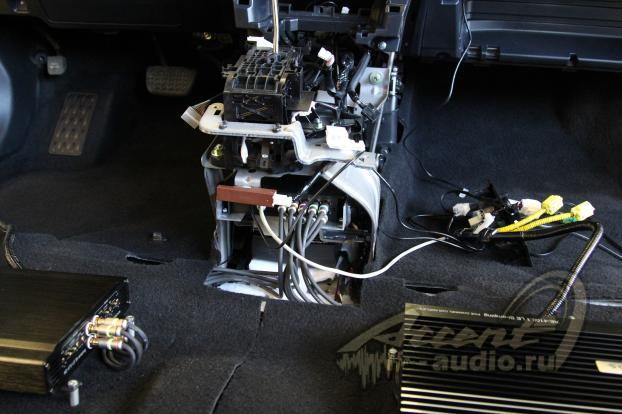

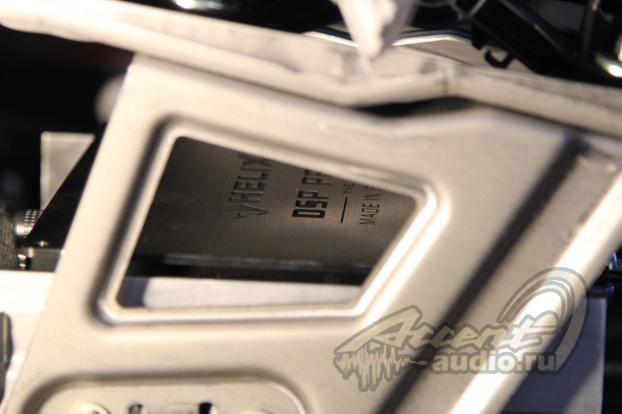

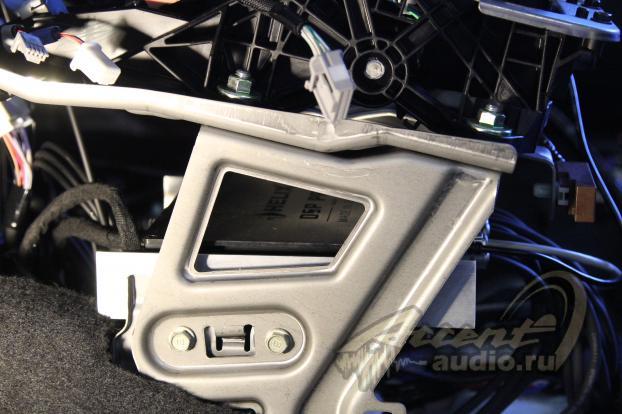

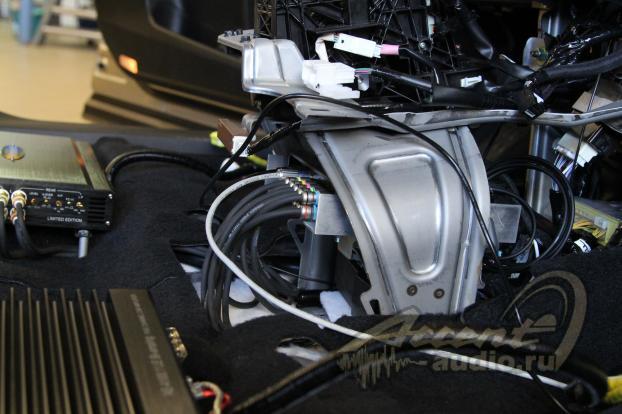

Сам процессор спрятался в центральной консоли, под ручкой КПП. Очень удачно, длина межблочных соединителей 50-70см.

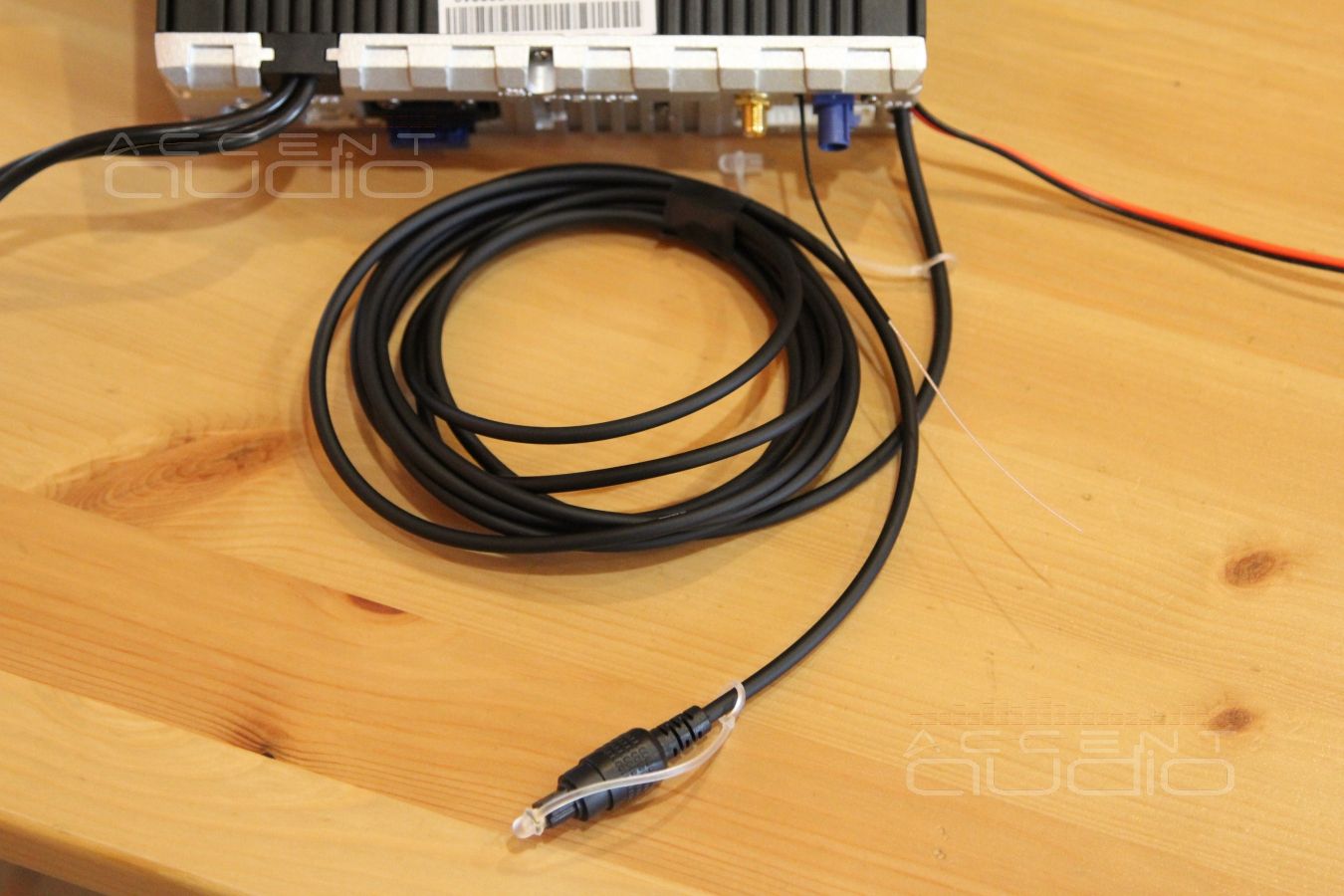

На последнем фото в блоке - RedPower, в который интегрирован новый оптический кабель Klotz, т.к. с завода из китайской магнитолы выходит пластиковая леска вместо оптоволокна. С разрешения дистрибьютора корпус был разобран для замены лески на оптоволокно.

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Оптика - процессор Helix DSP PRO MK2

Установка усилителей Toyota Highlander

Наши работы / toyota / toyota highlander

Усилители.

Нам нужно 9 или 10 каналов (последние два сабвуферные), как решить задачу бюджетно, но качественно ? Наш фирменный стиль – интеграция продукции E.O.S, а значит идем по проторенному пути.

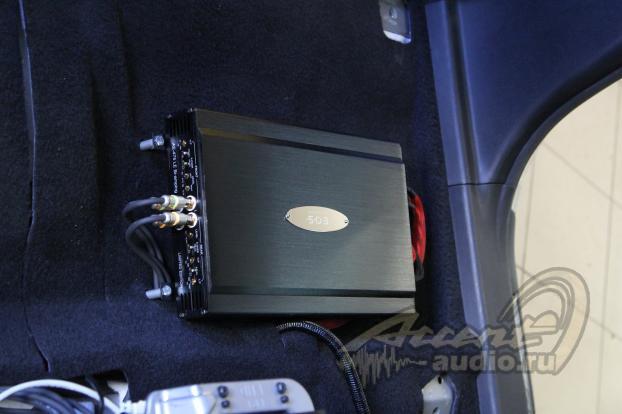

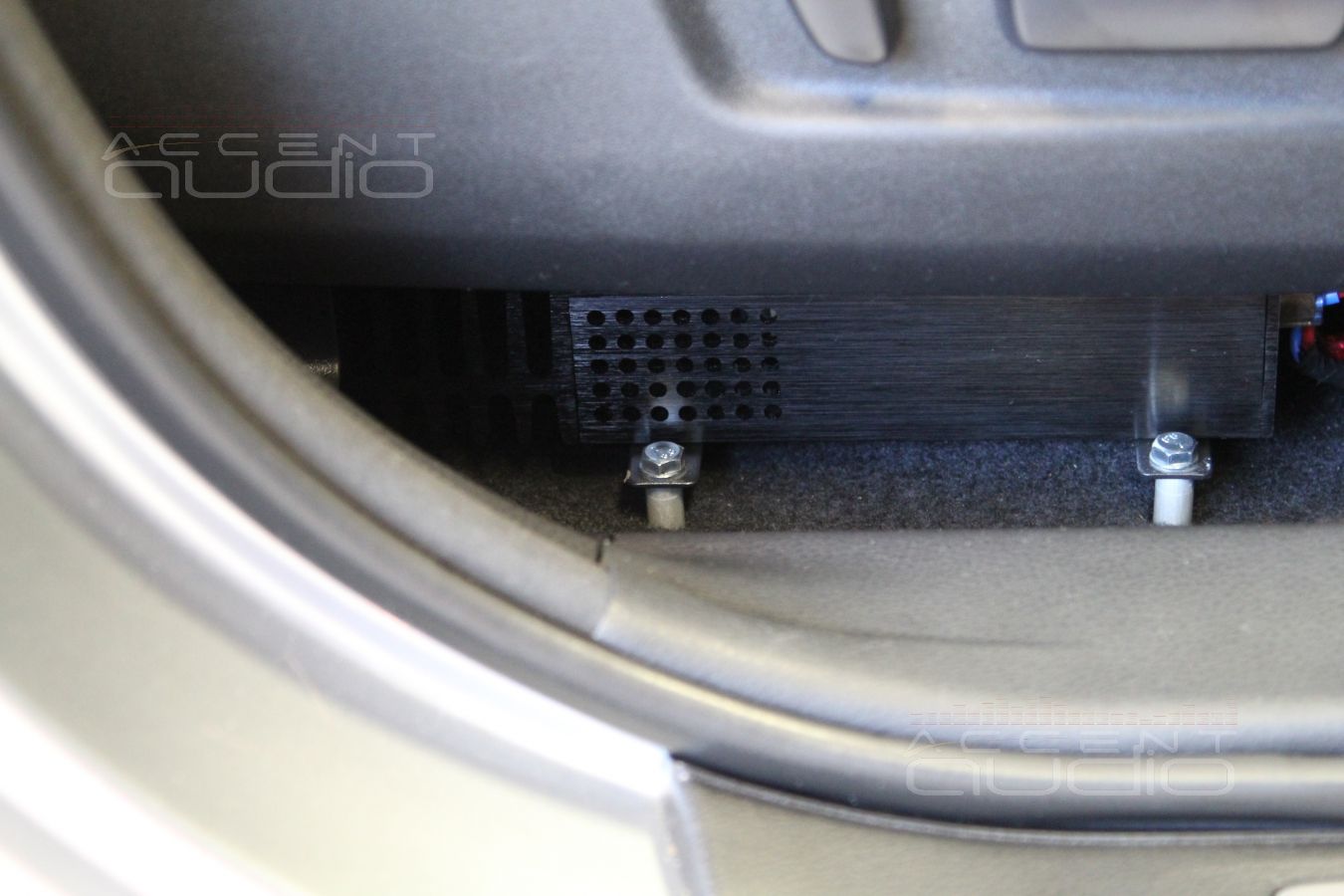

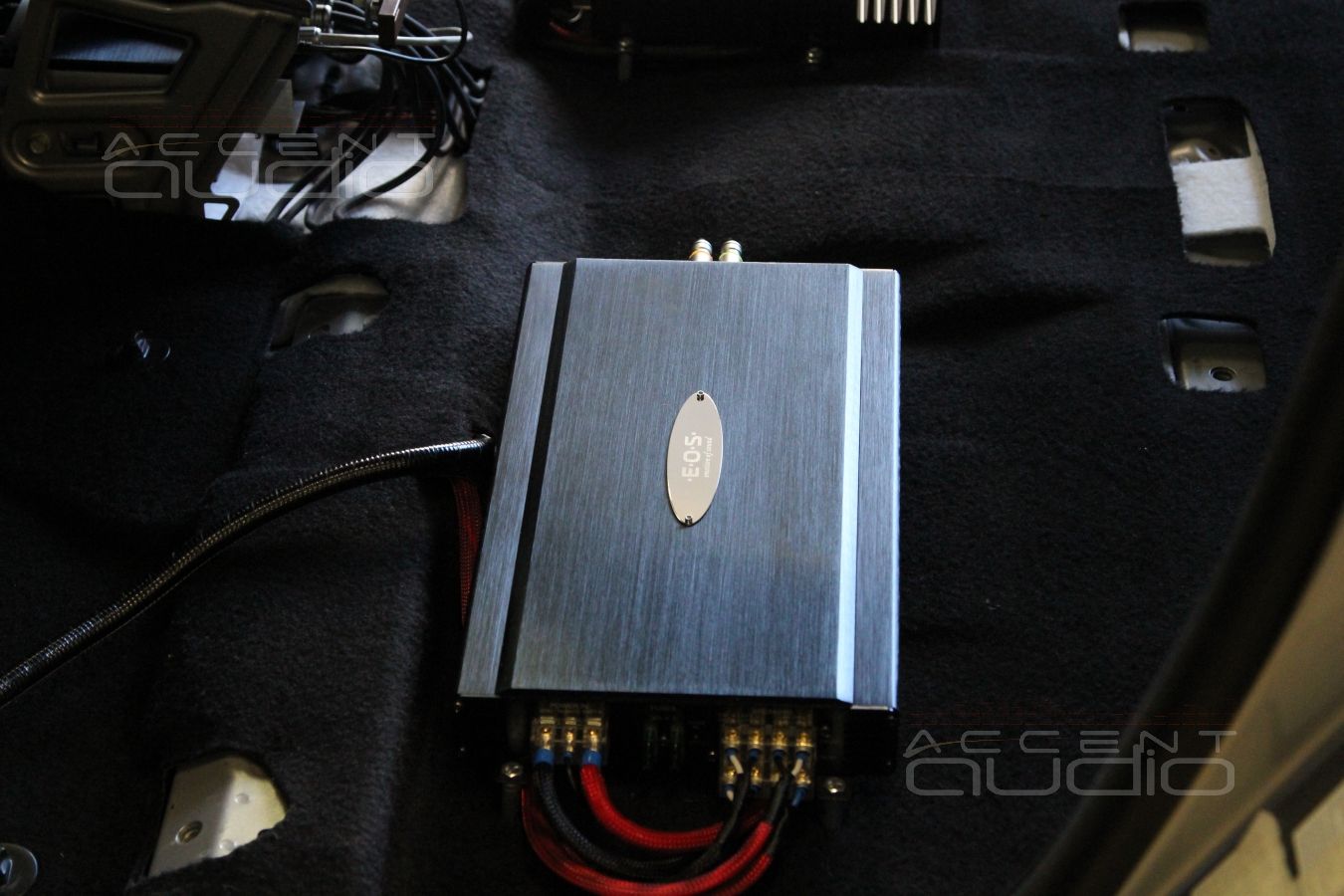

Любопытно, что под сидения Toyota HighLander умещаются практически любые усилители, что удобно для нас и экономично для заказчика.

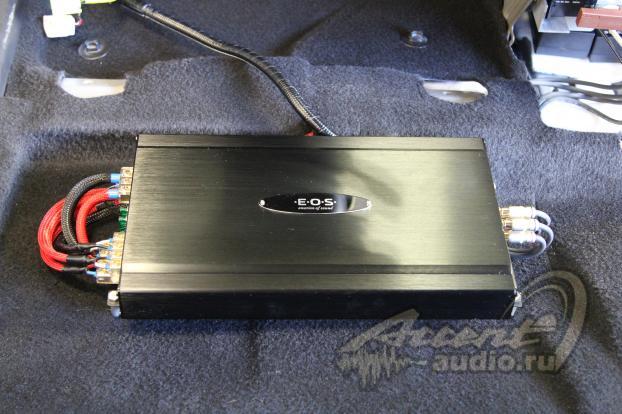

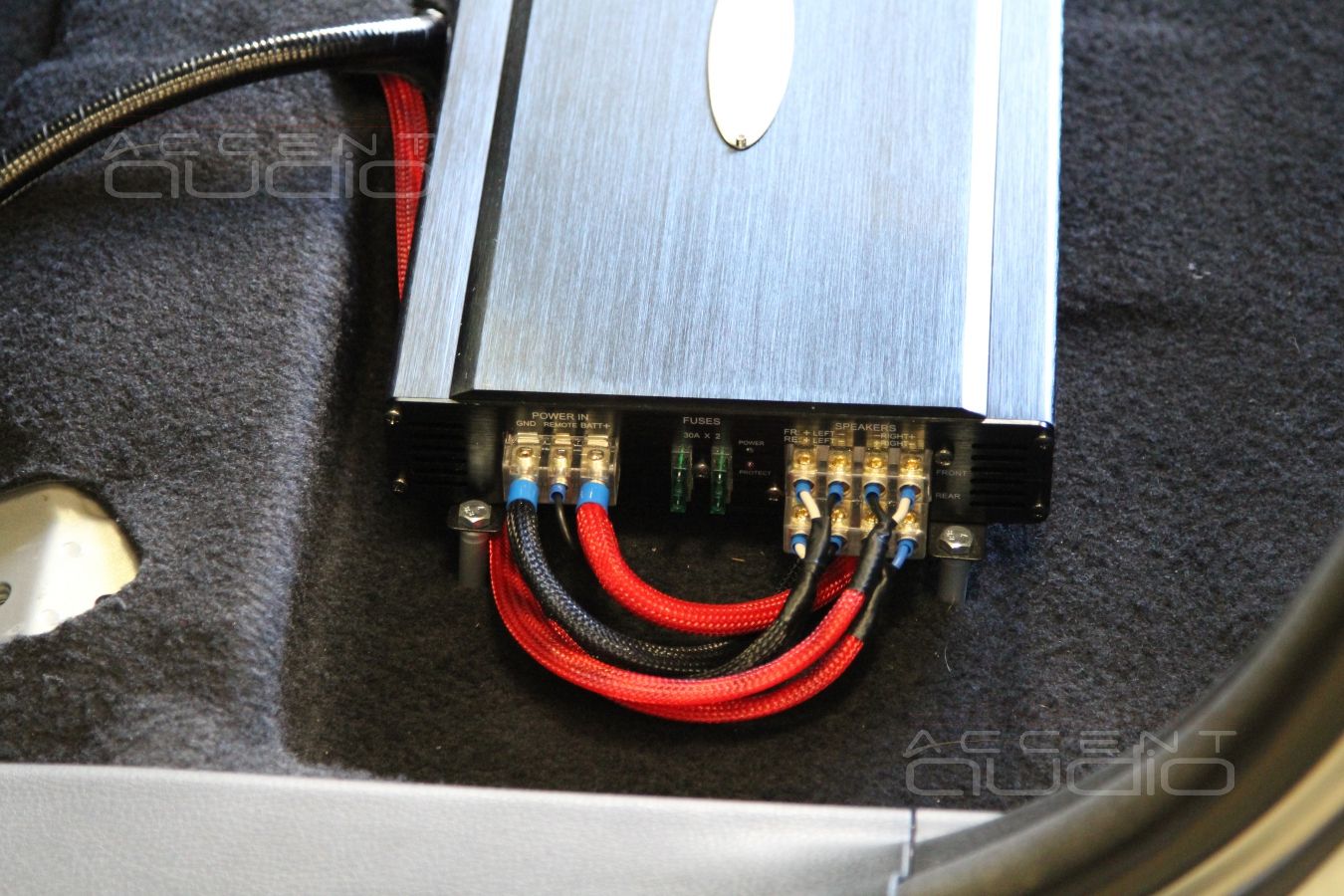

С твитерами и среднечастотниками будет работать небольшой, не очень мощный, но самый музыкальный в своем классе E.O.S AE-475 LE. С мидбасами в передних дверях, с тыловой акустикой и с сабвуфером прекрасно справится большой и мощный пятиканальник E.O.S AE-4100.1 LE V2 Bi-Amp. Такое решение дешево, надежно, а по звучанию однозначно превосходит современную продукцию от Focal и Audison.

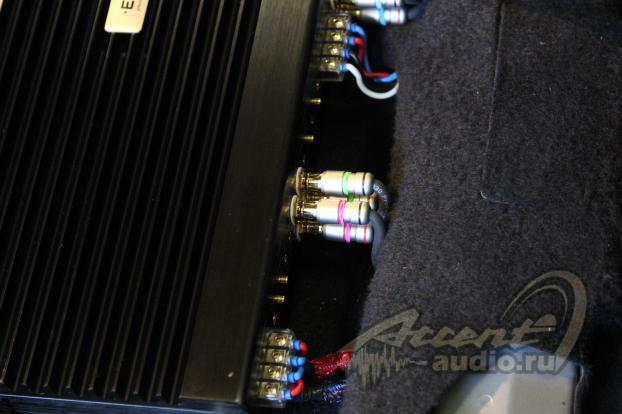

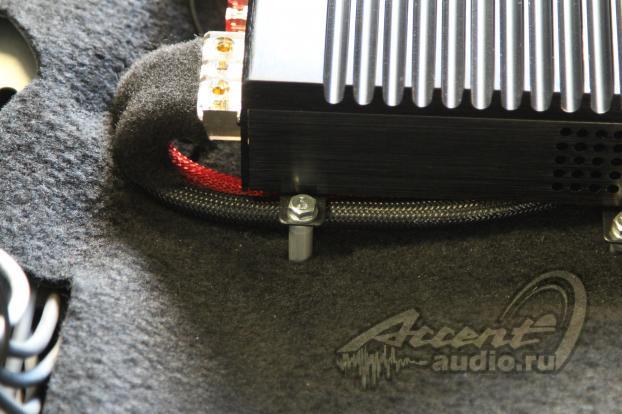

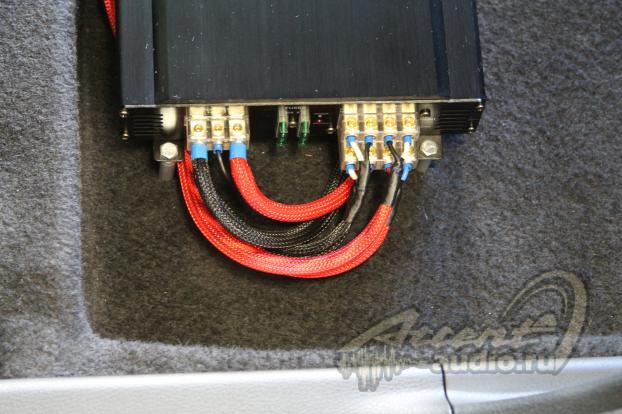

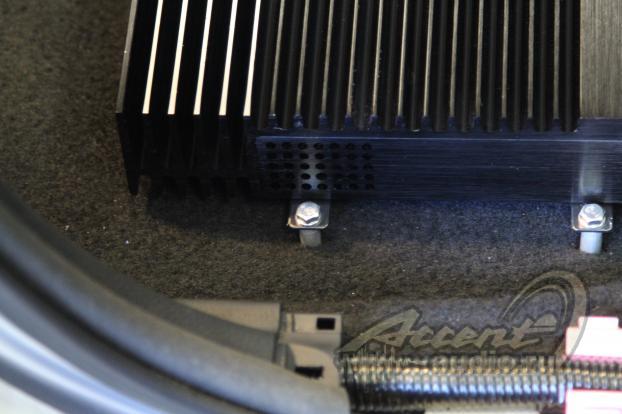

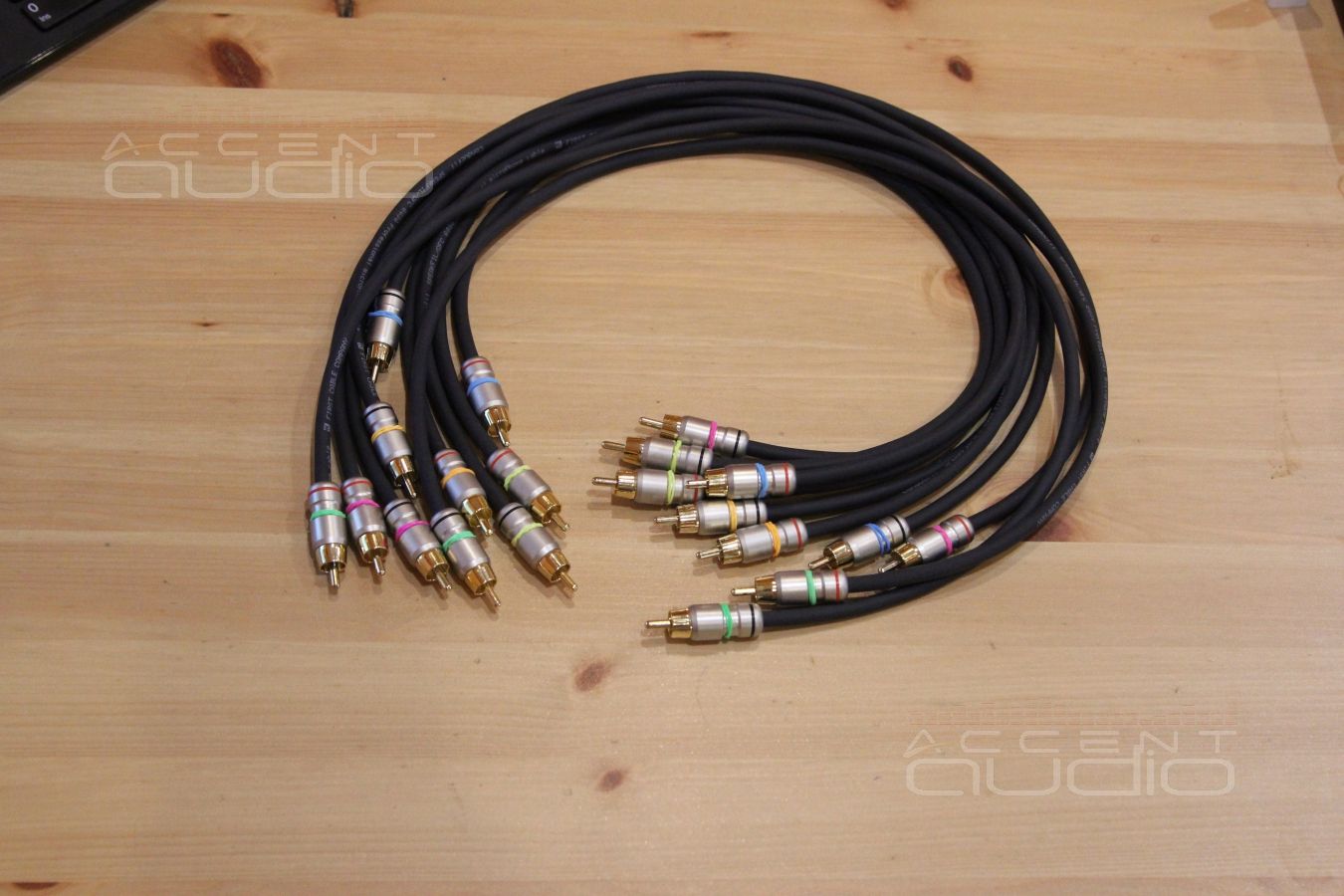

Крепления усилителей только на болтах под вживляемую гайку. Ножки-проставки сделаны для сохранения работоспособности воздуховодов. Использованы кабели Klotz, TchernovAudio.

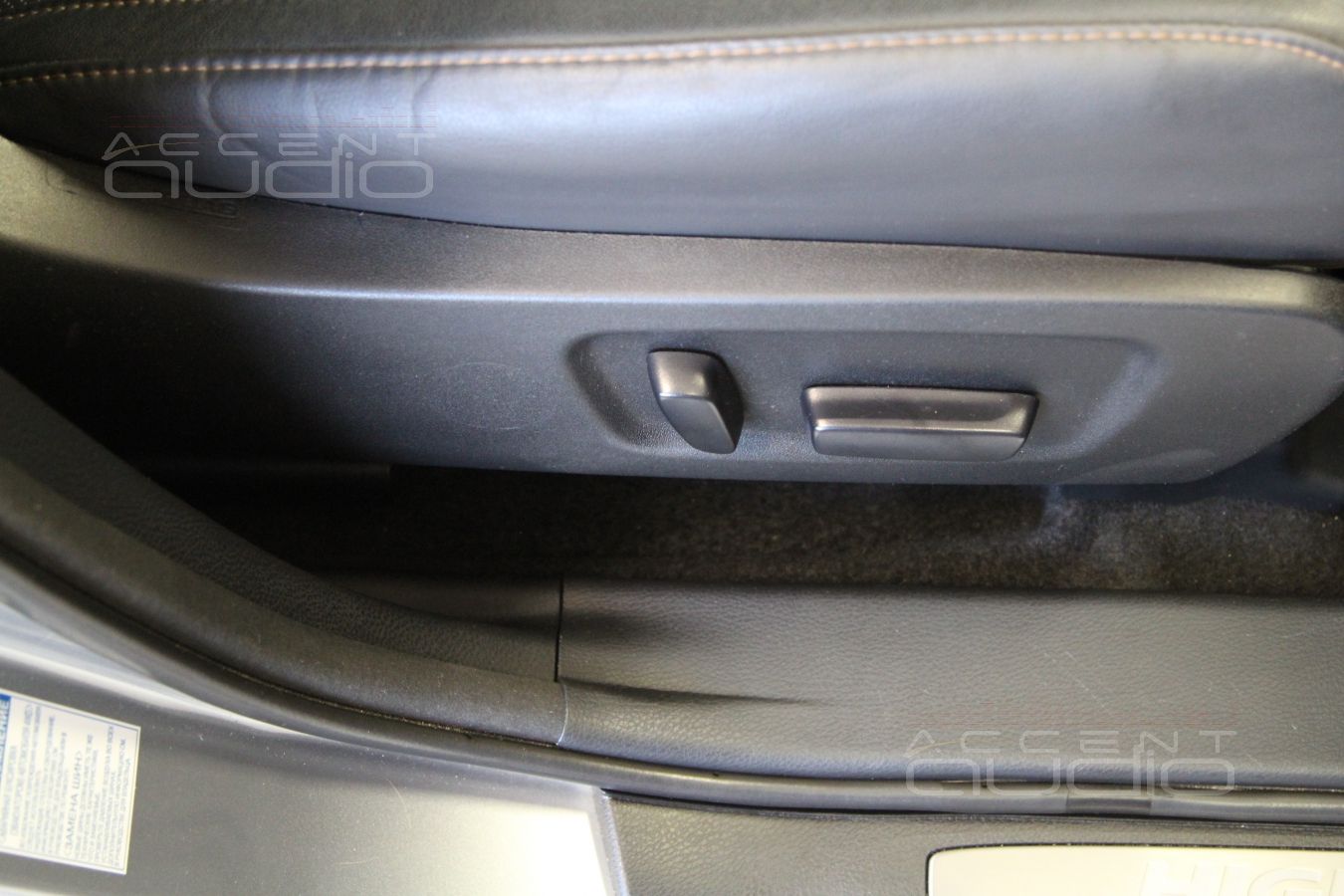

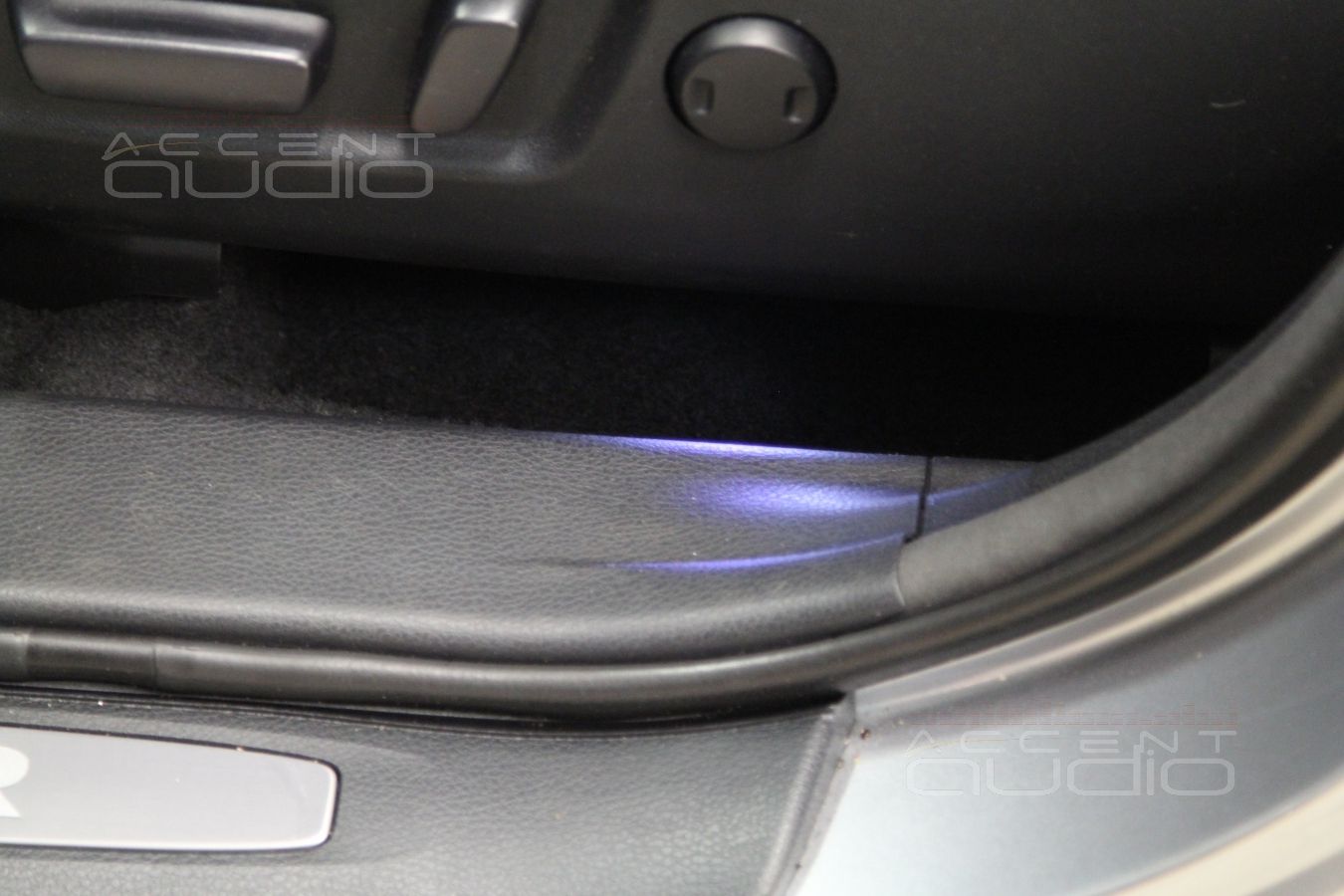

На последних фото установленных сидений не просто так: усилители можно увидеть только специально заглядывая под сидушки. Нигде ничего не торчит, проводов и корпусов не видно, никакие мойщики не смогут притронуться к кнопкам фильтров и энкодеров усилителей.

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Установка усилителей Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Наши работы / toyota / toyota highlander

Акустика и шумоизоляция.

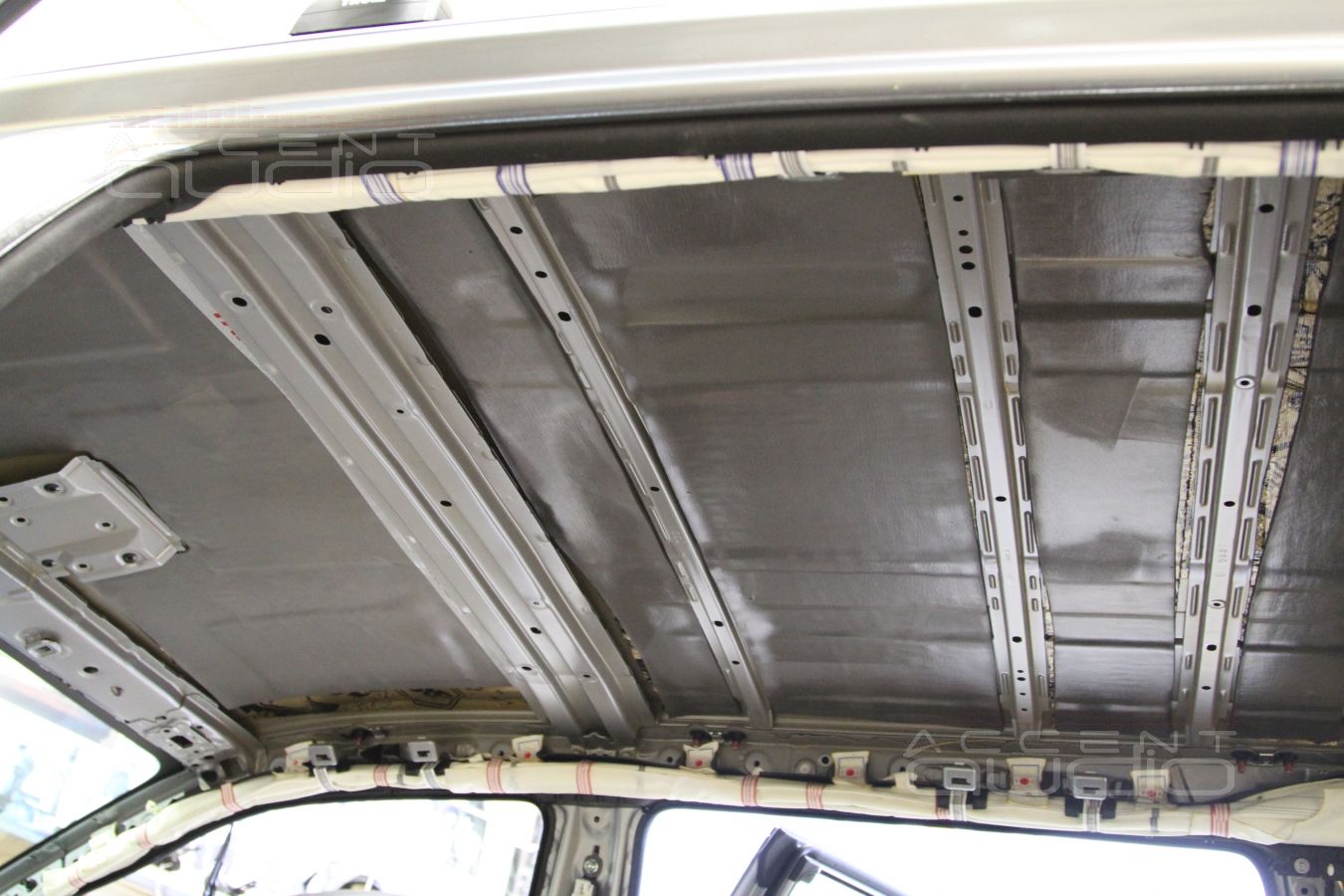

О шумоизоляции сказано все 1000 раз, японские машины ее действительно просят, эффективность высока.

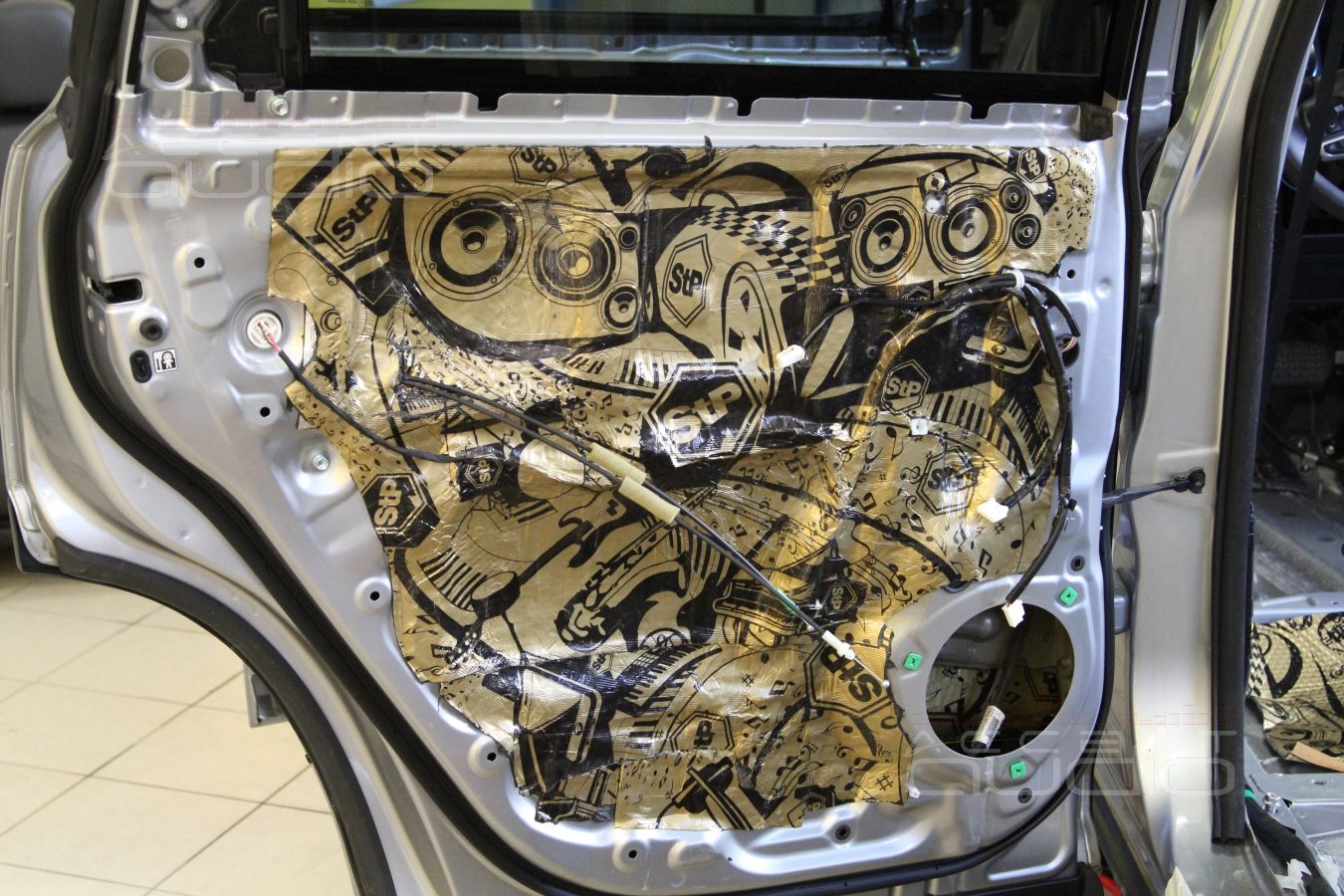

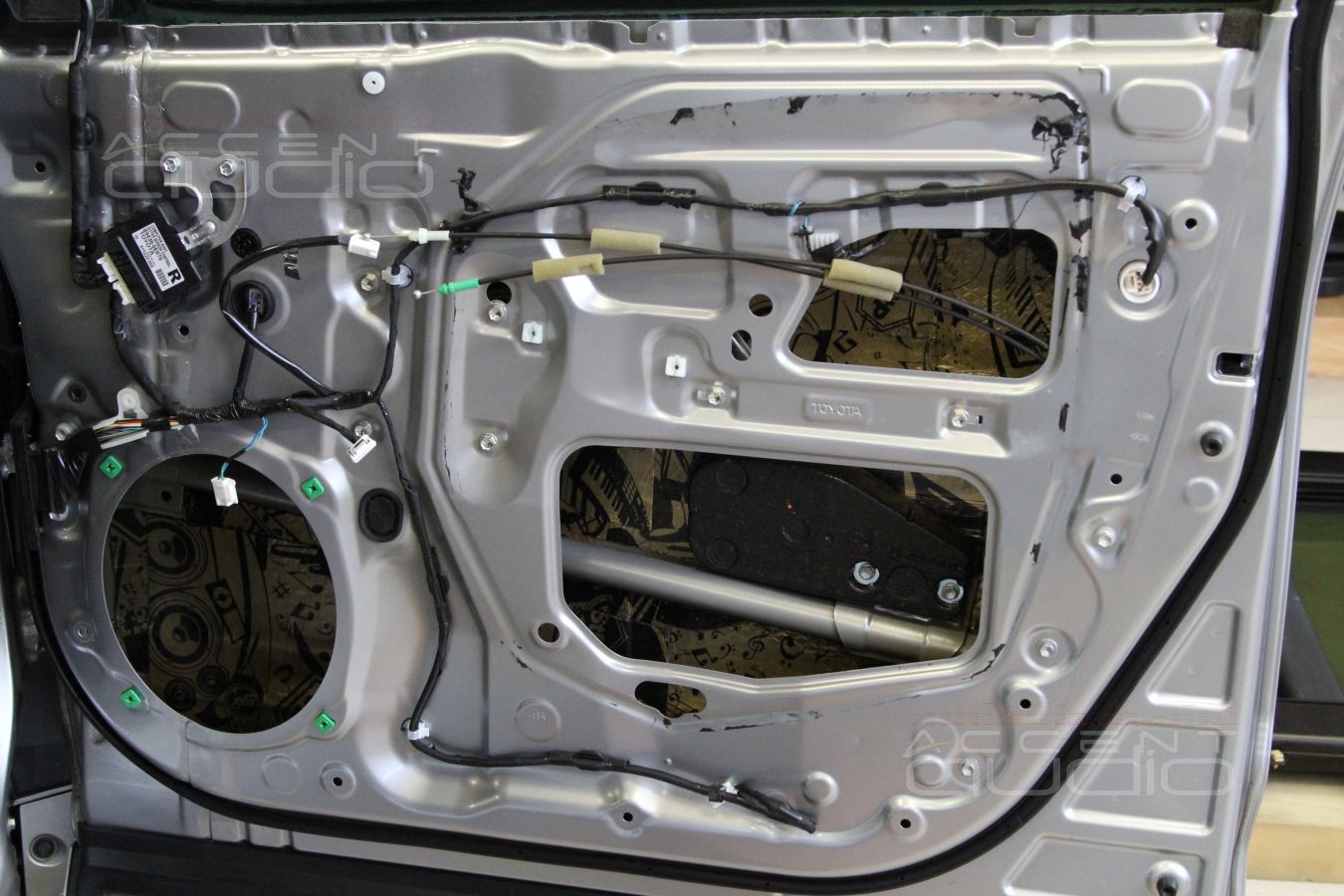

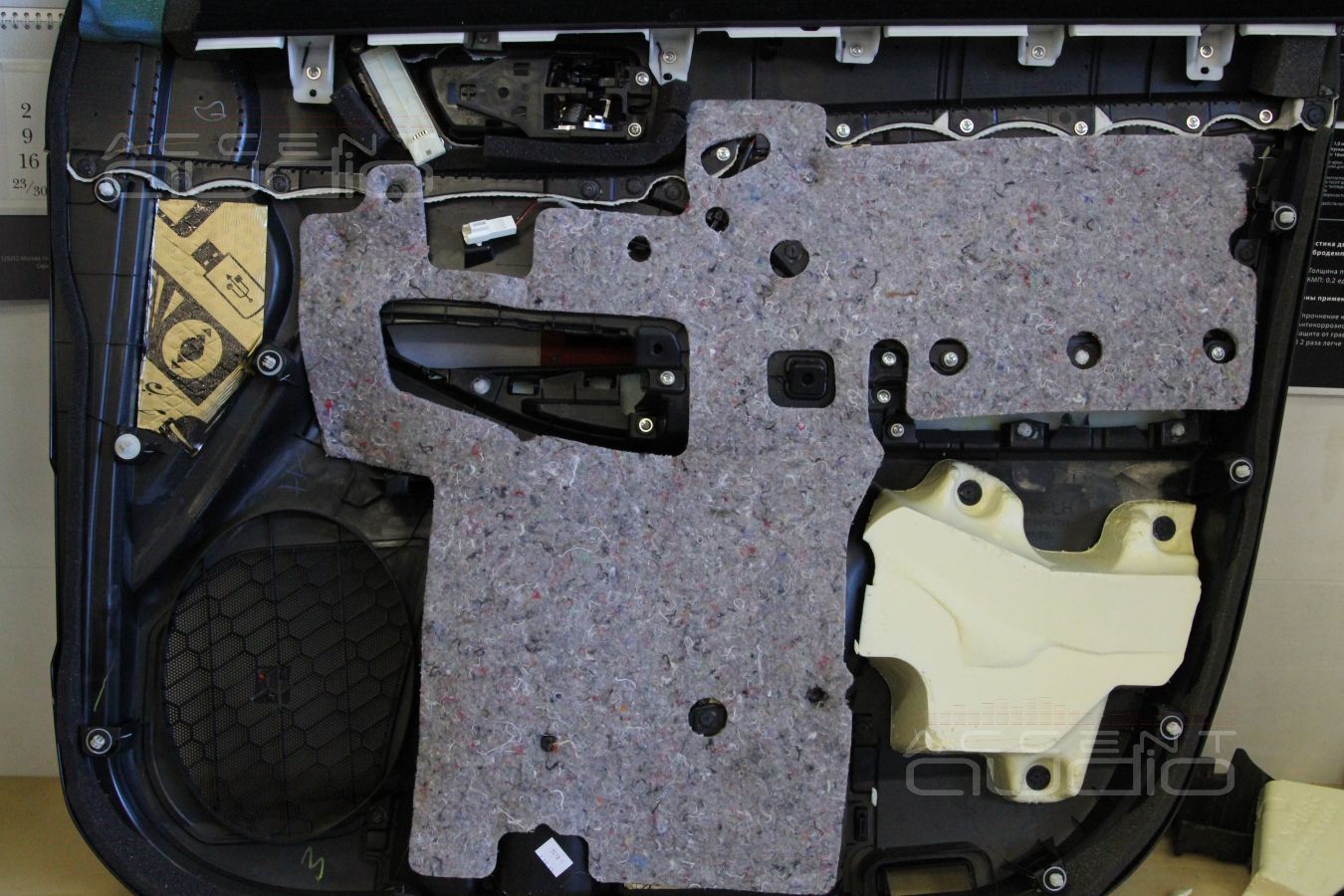

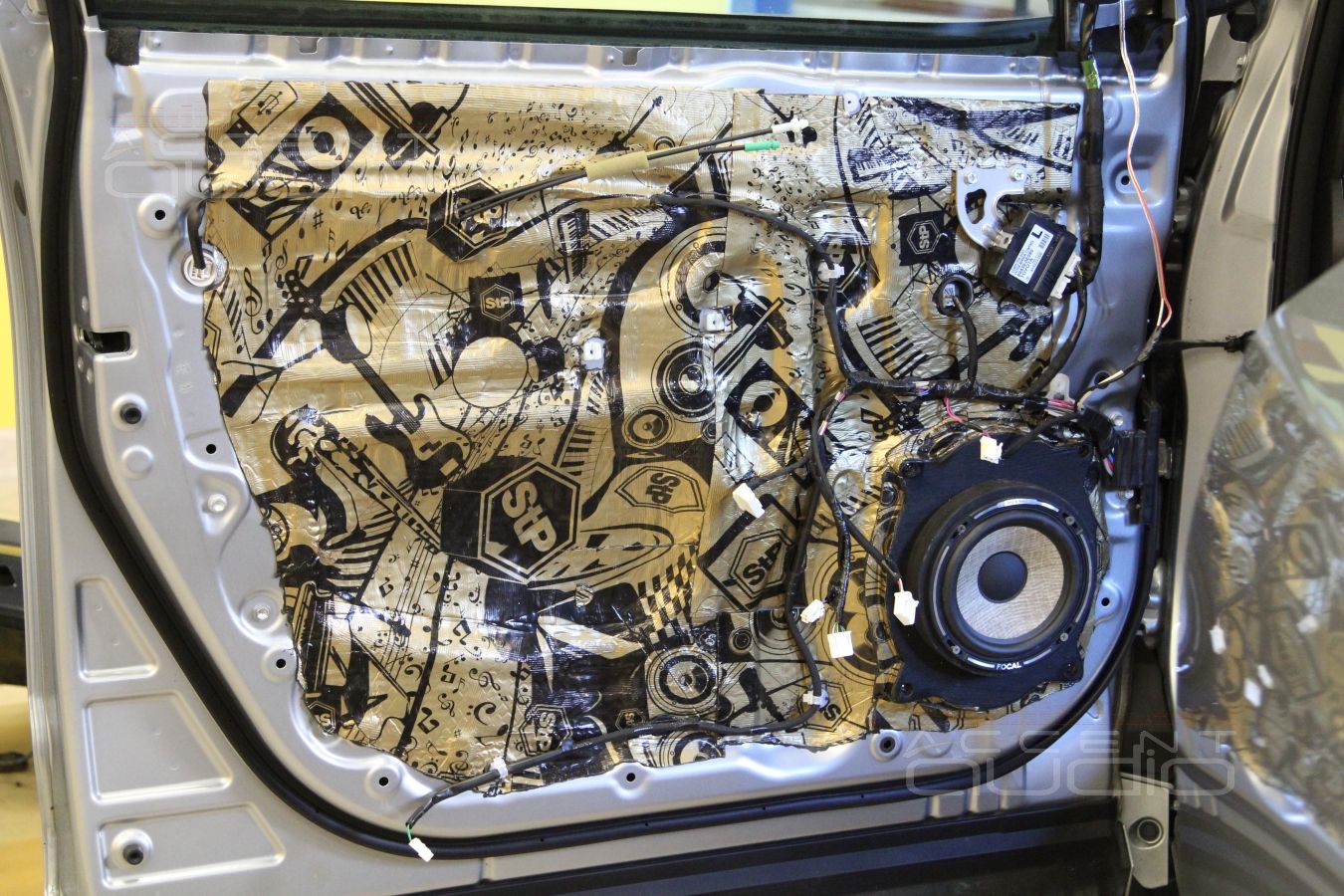

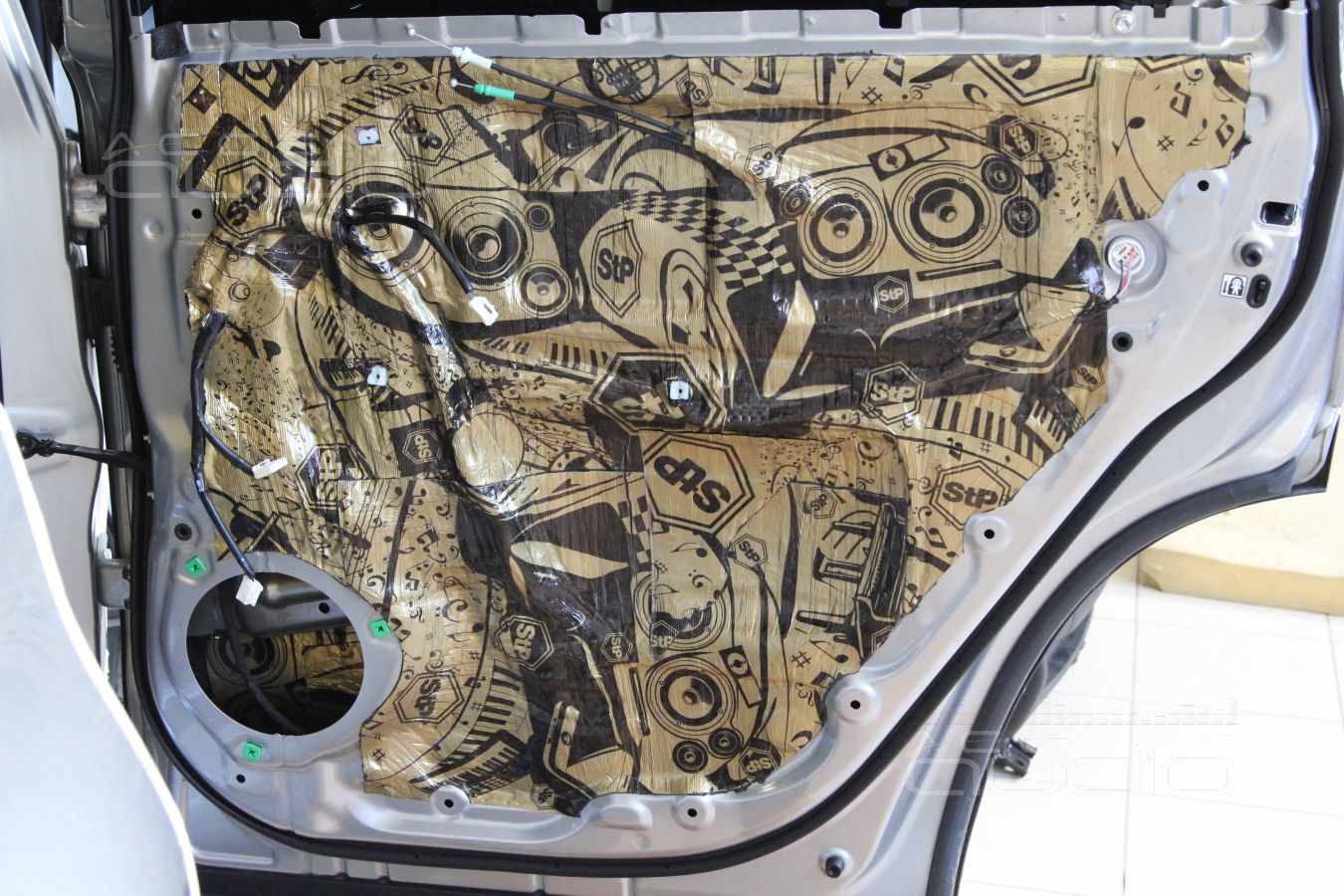

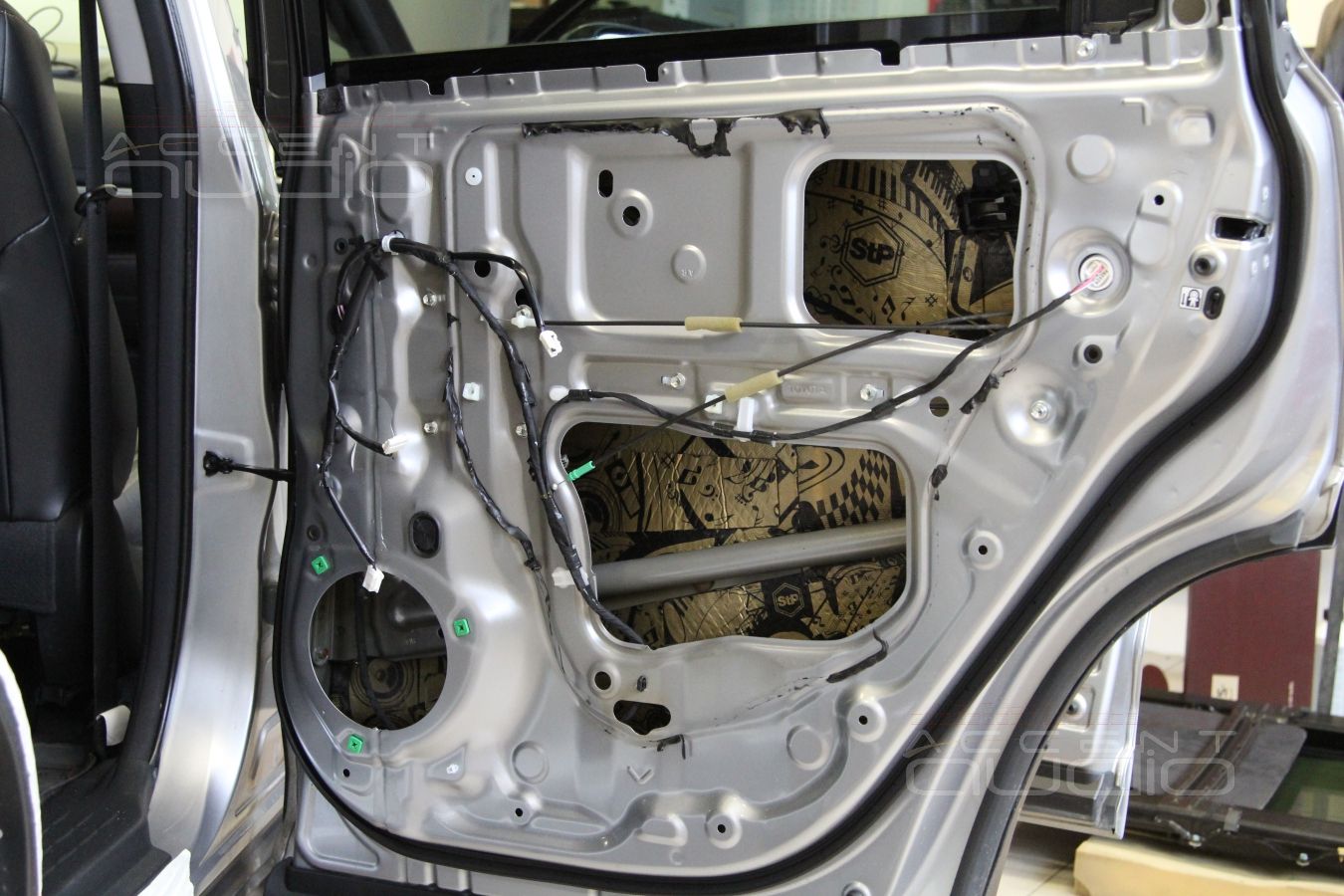

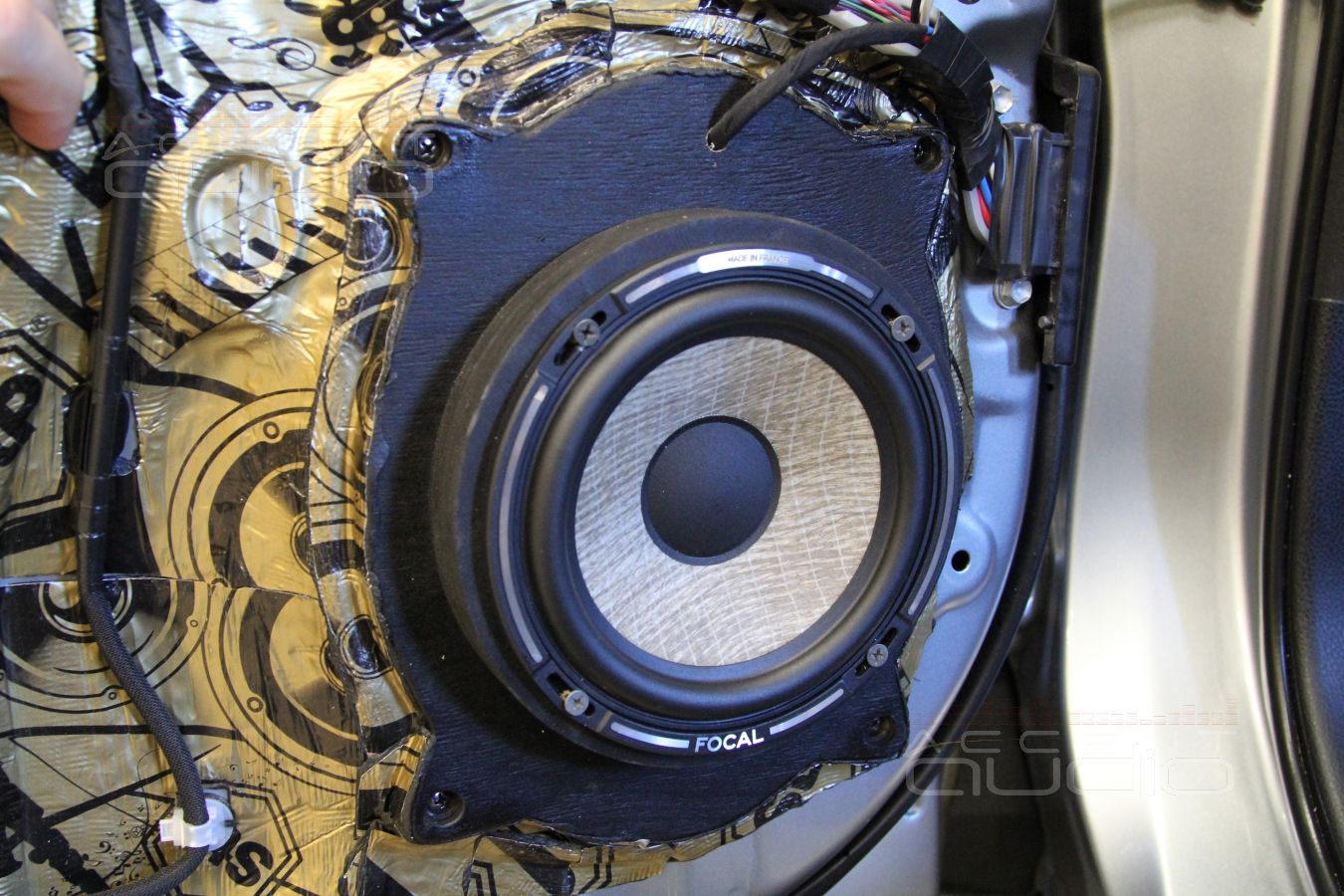

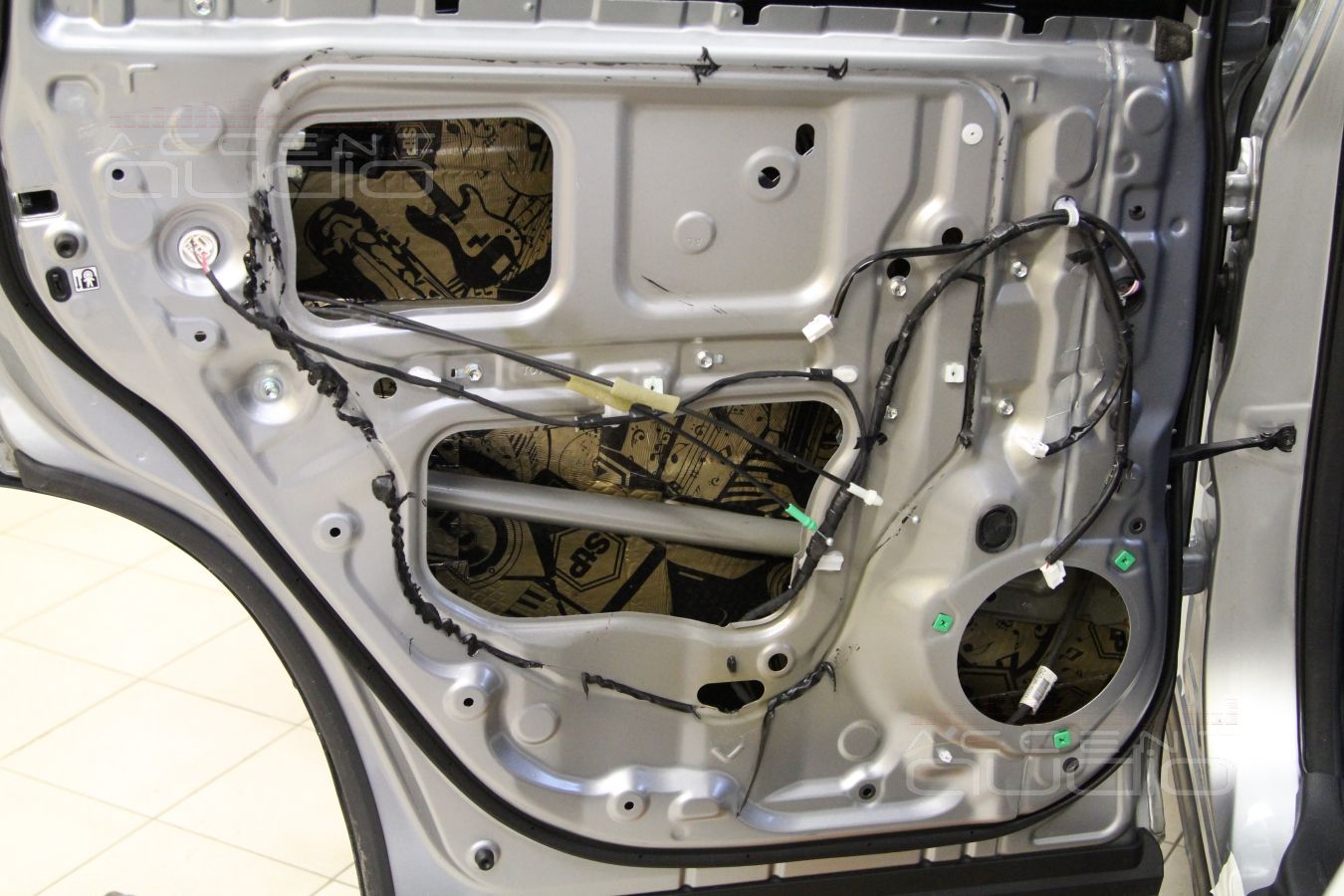

Никаких чудес мы тут не делаем, просто работаем фирменным материалом STP GOLD и тщательно раскатываем его везде, где это возможно. В передних дверях перед виброизоляцией рамы выполнены акустические экраны из  визомата МП.

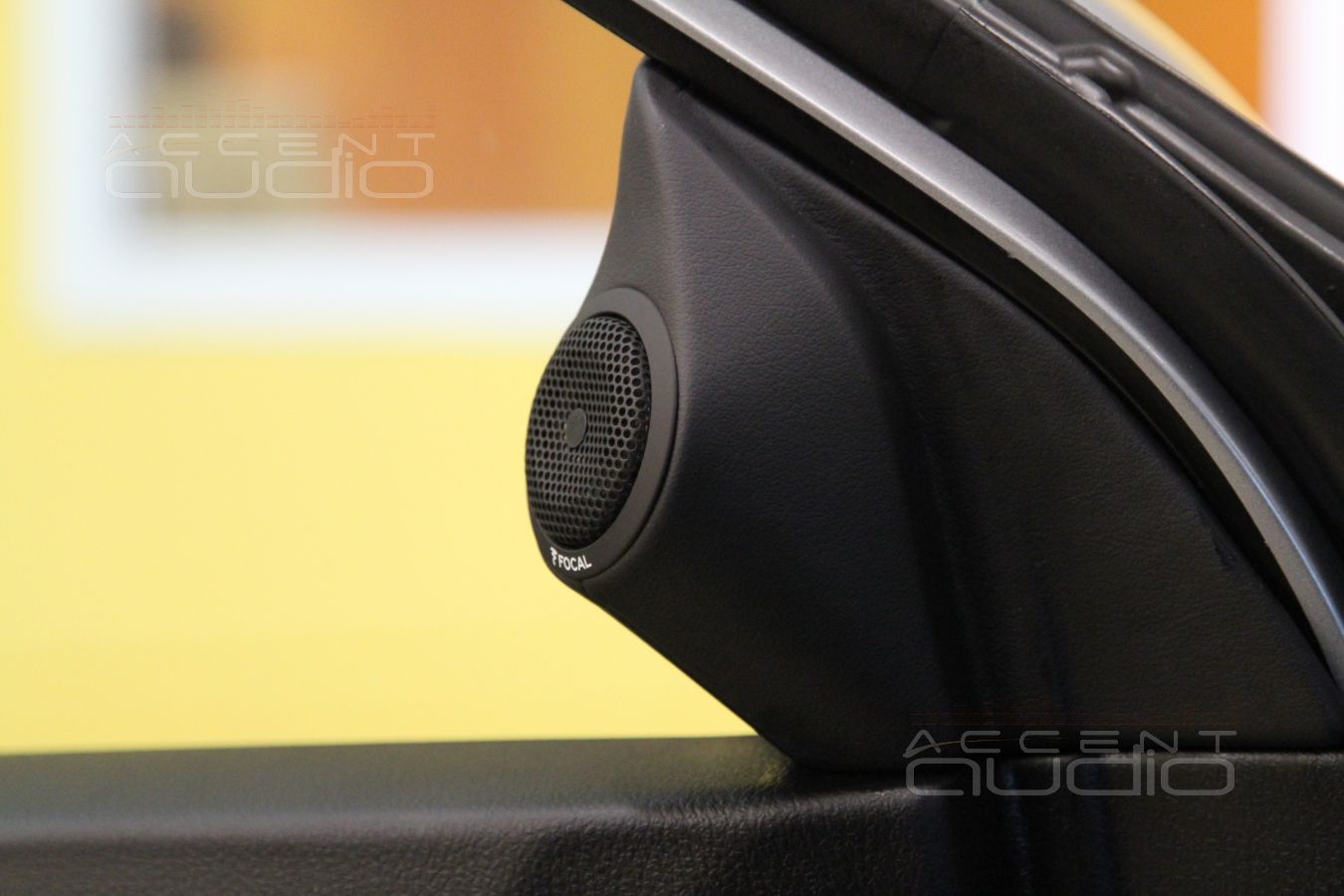

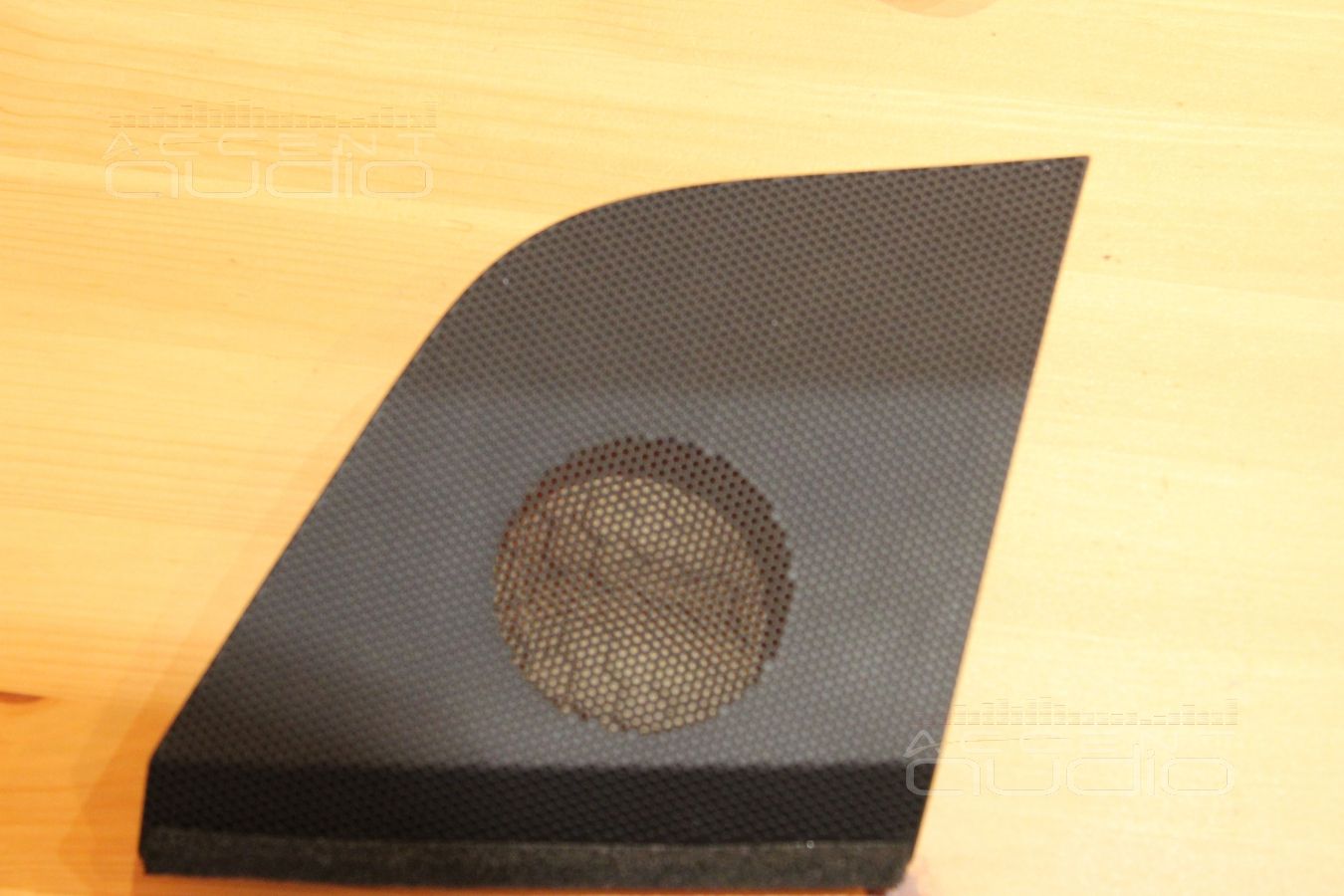

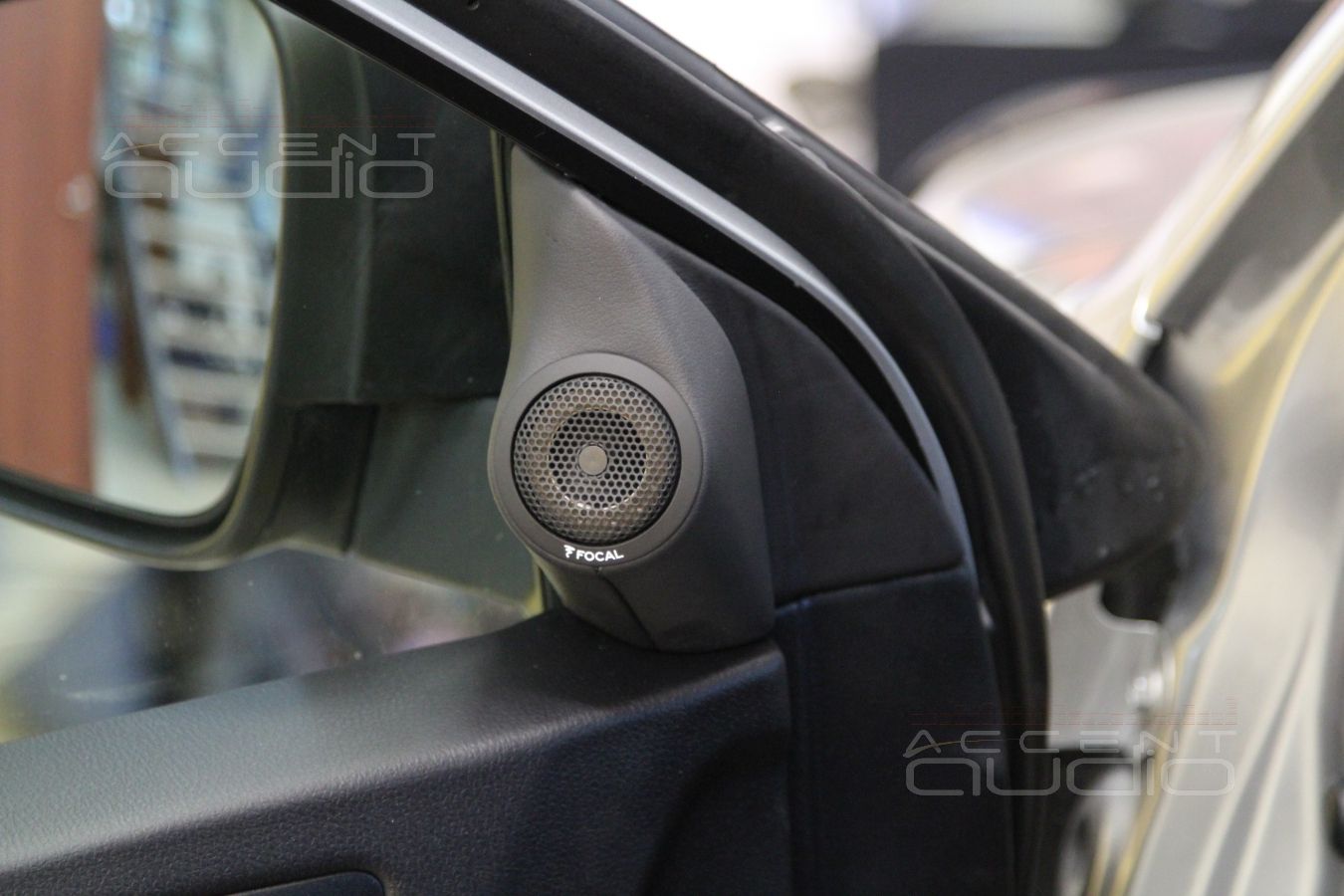

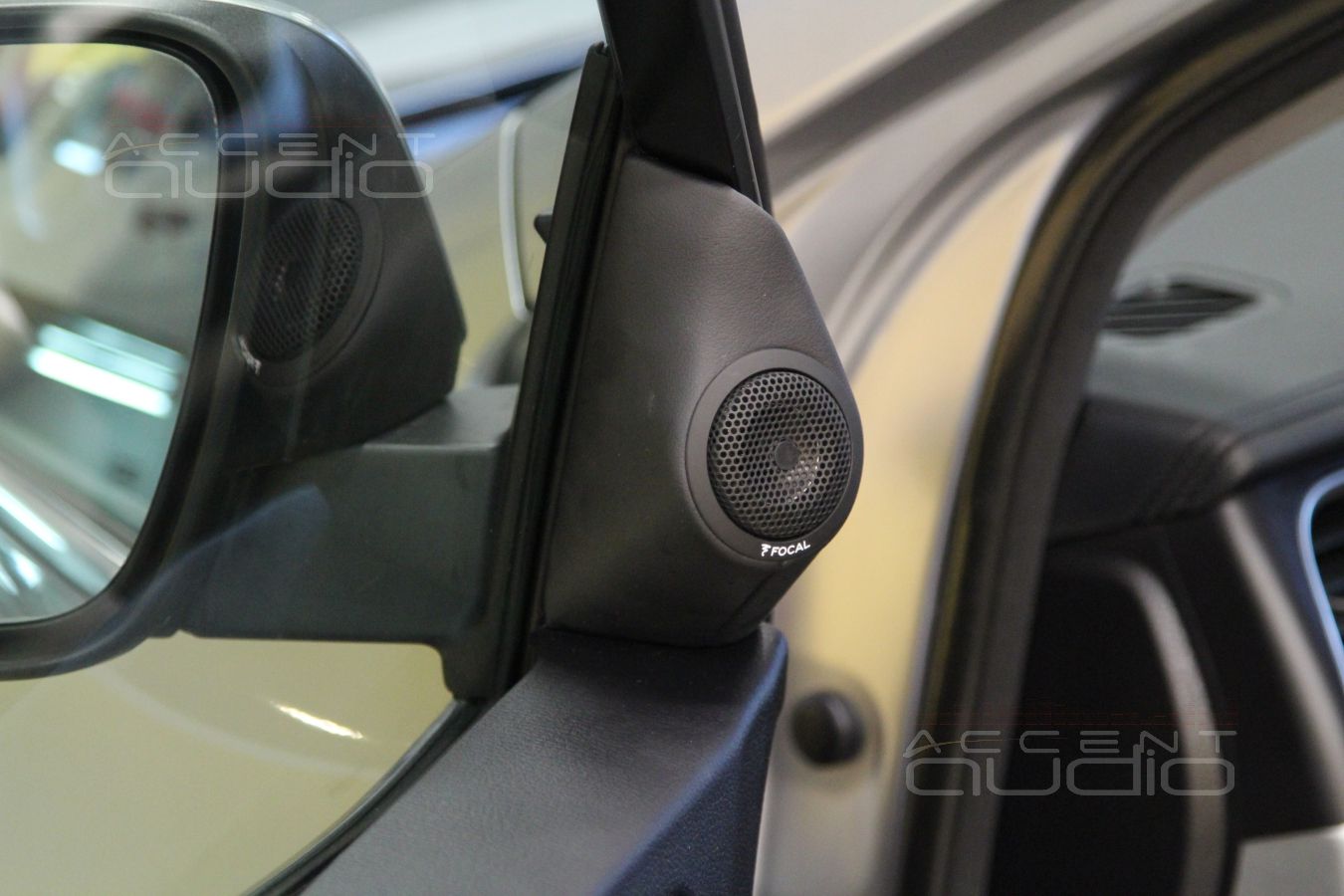

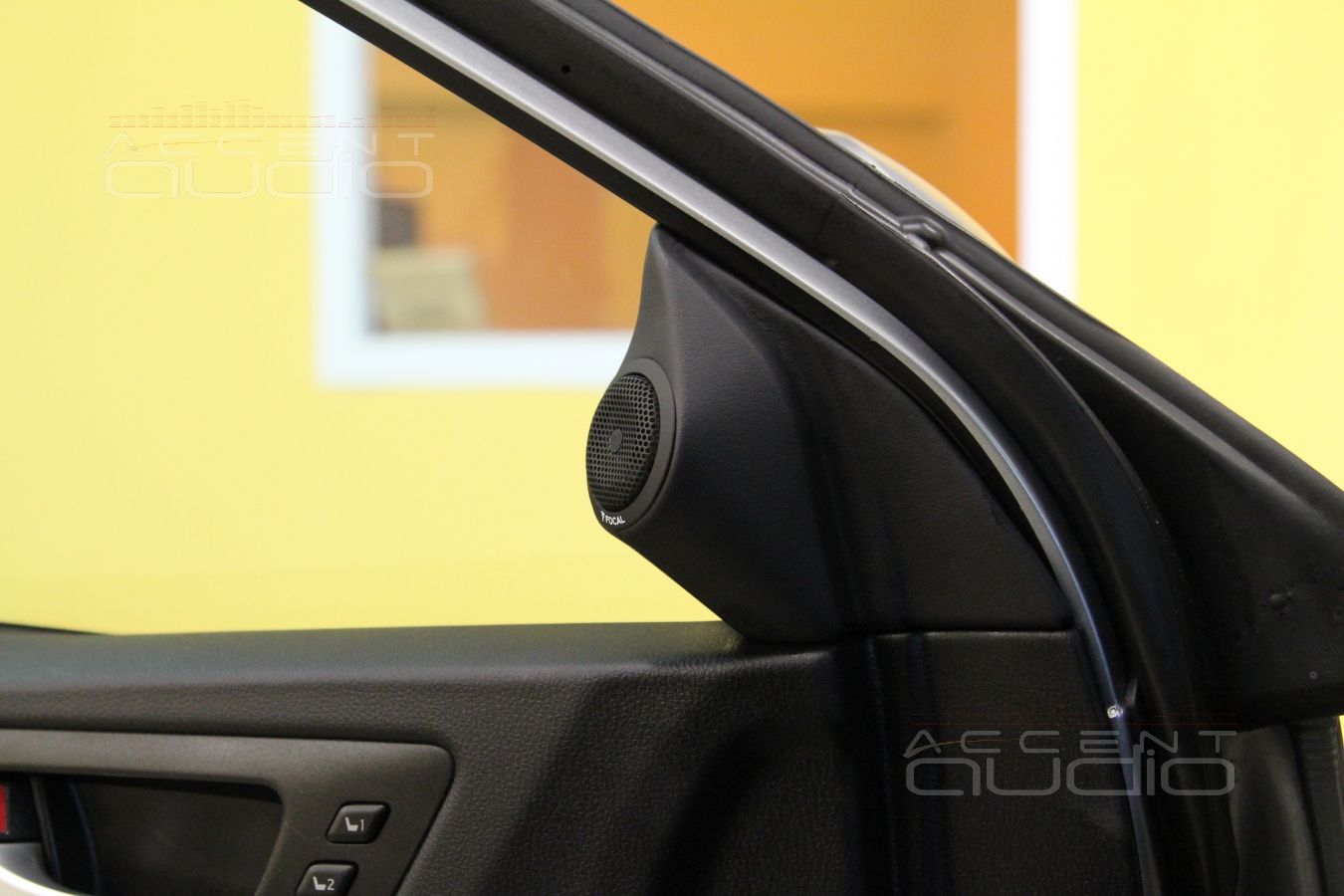

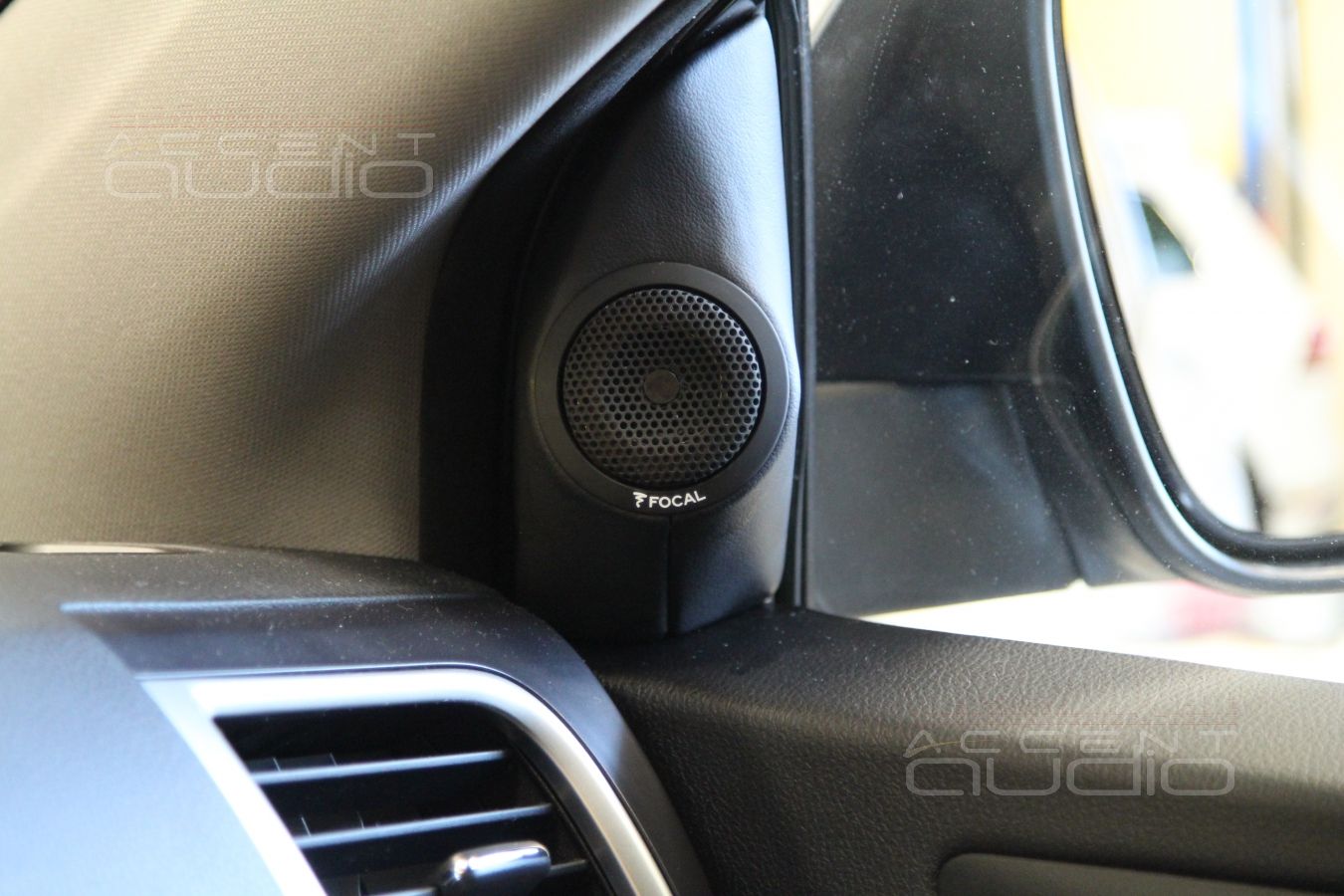

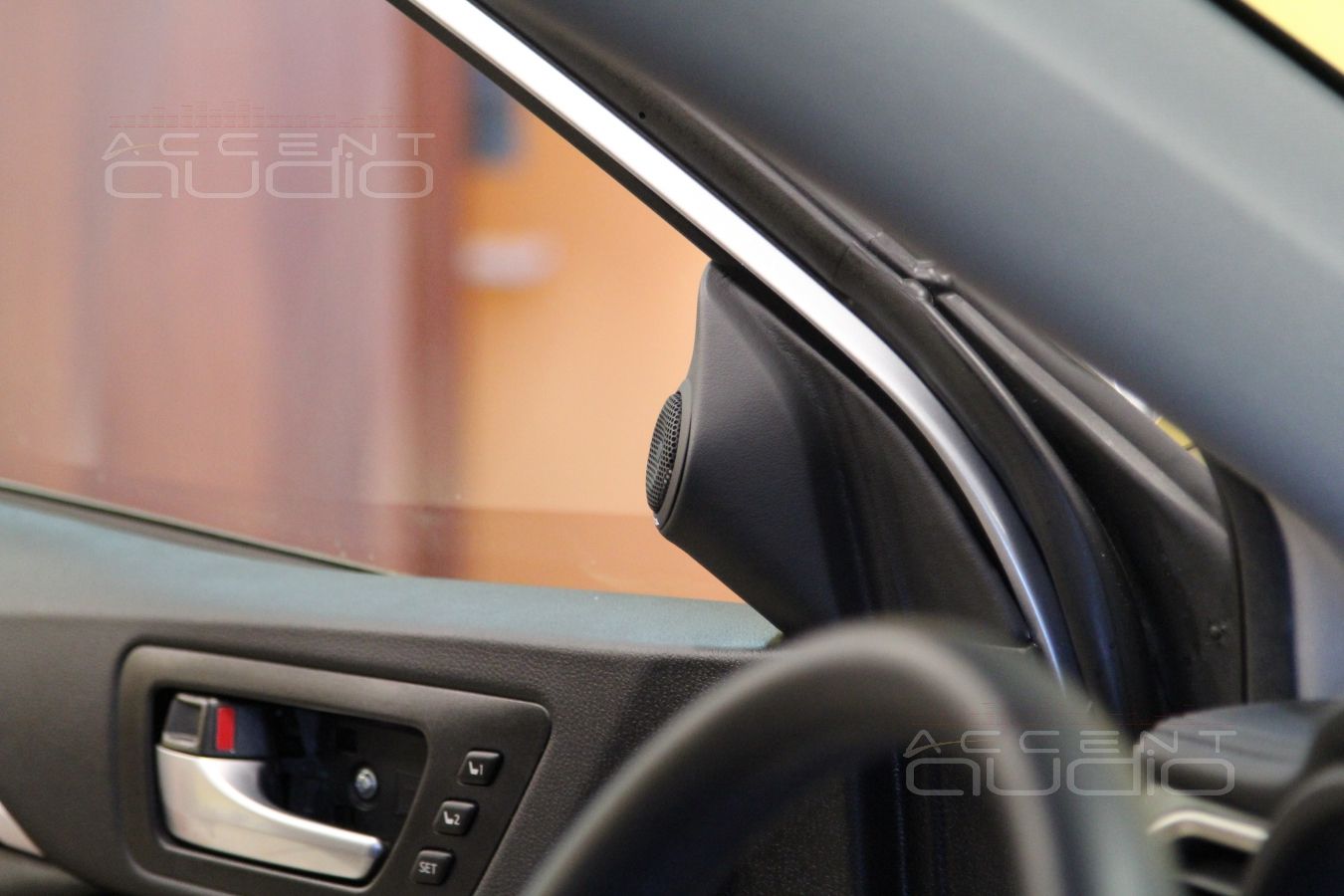

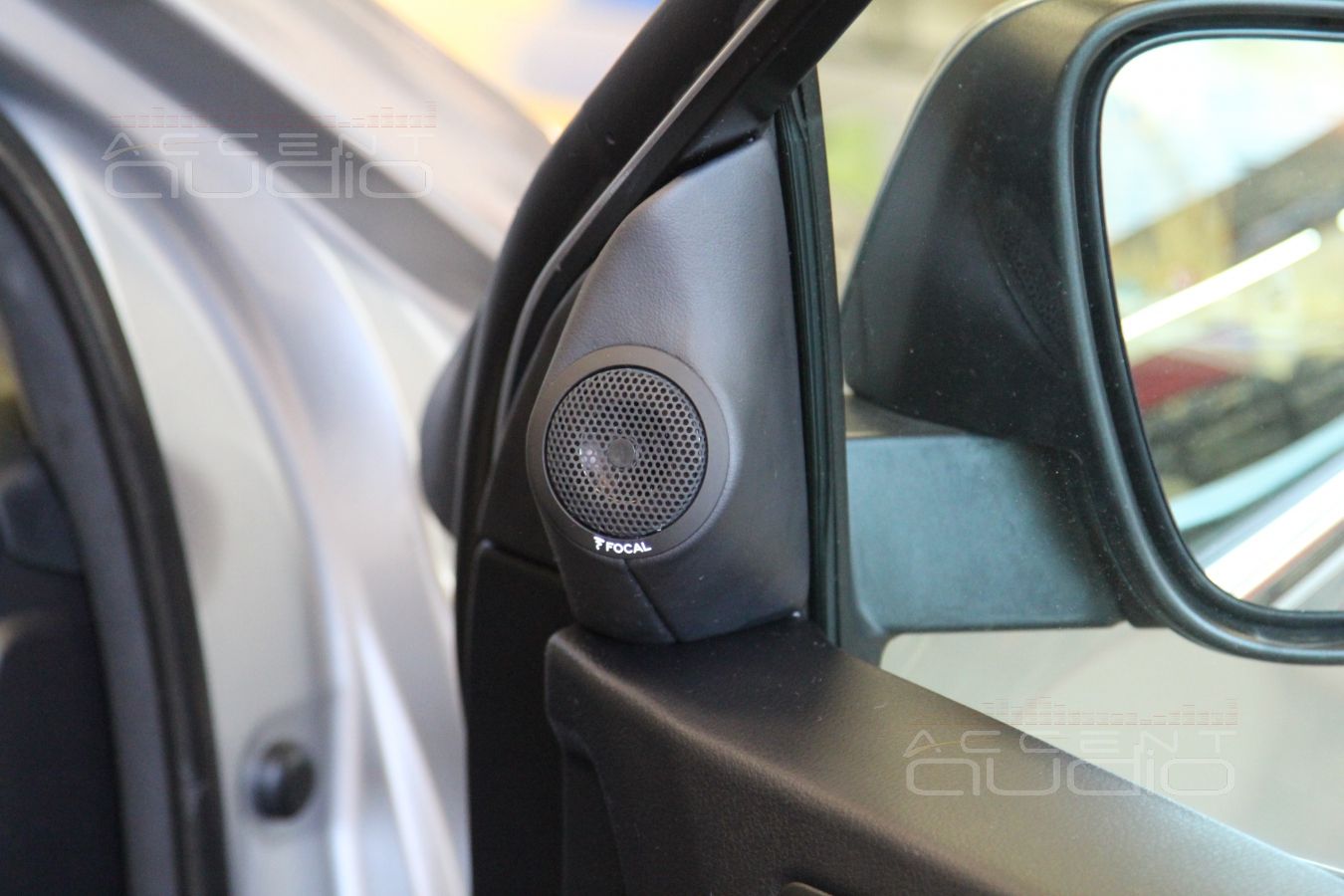

Для твитеров изготовлены подиумы в треугольничках зеркал, перетянуты в кожу.

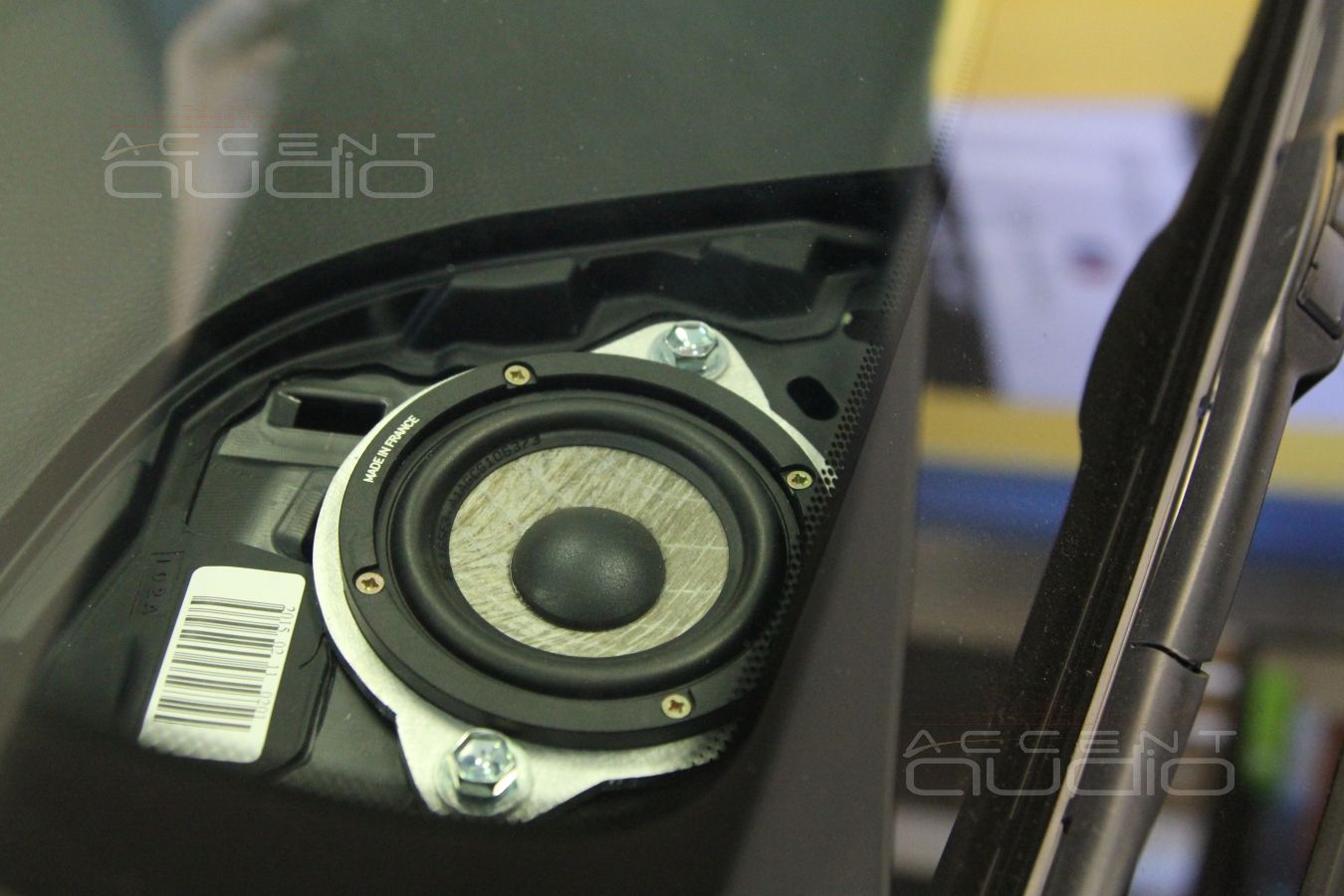

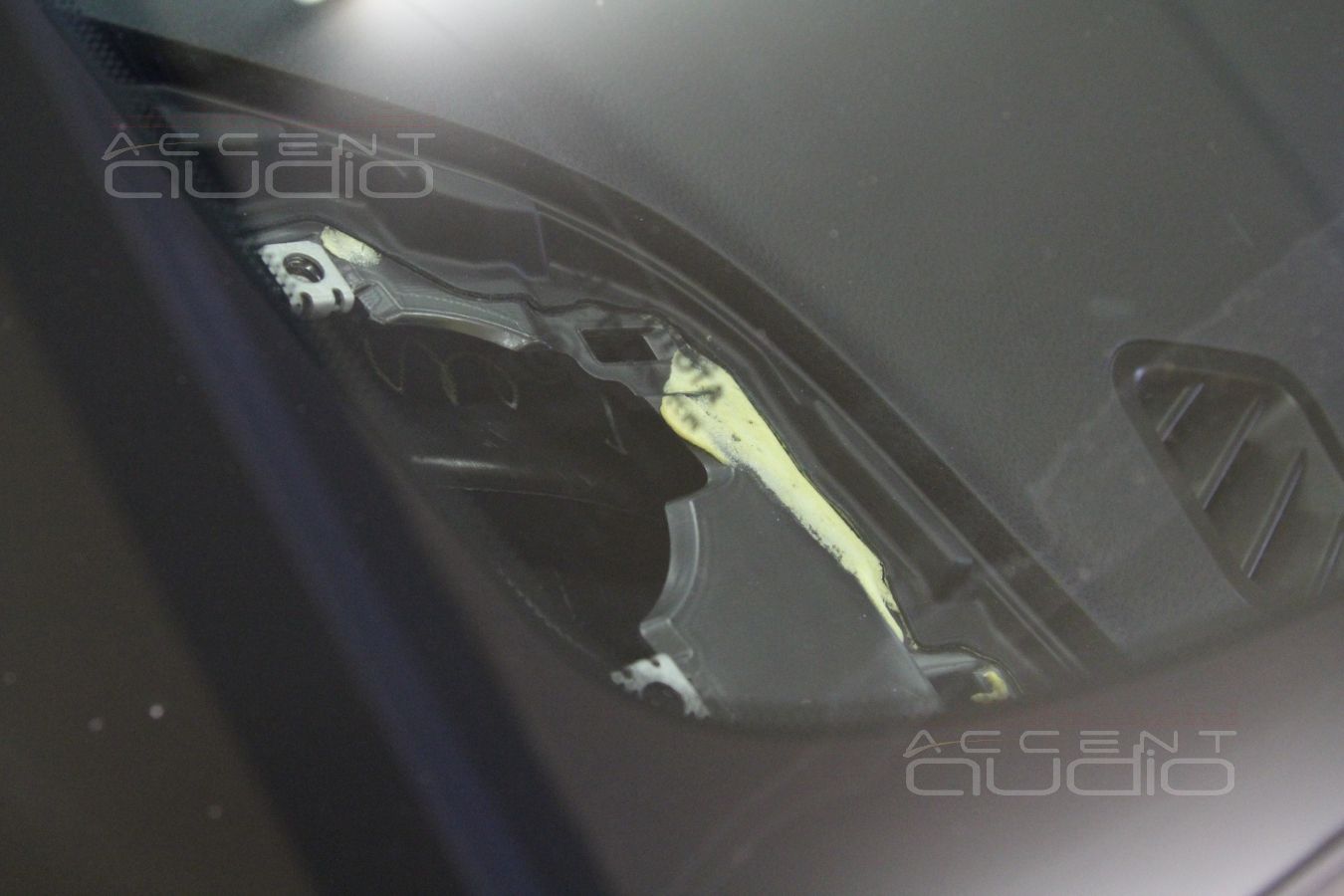

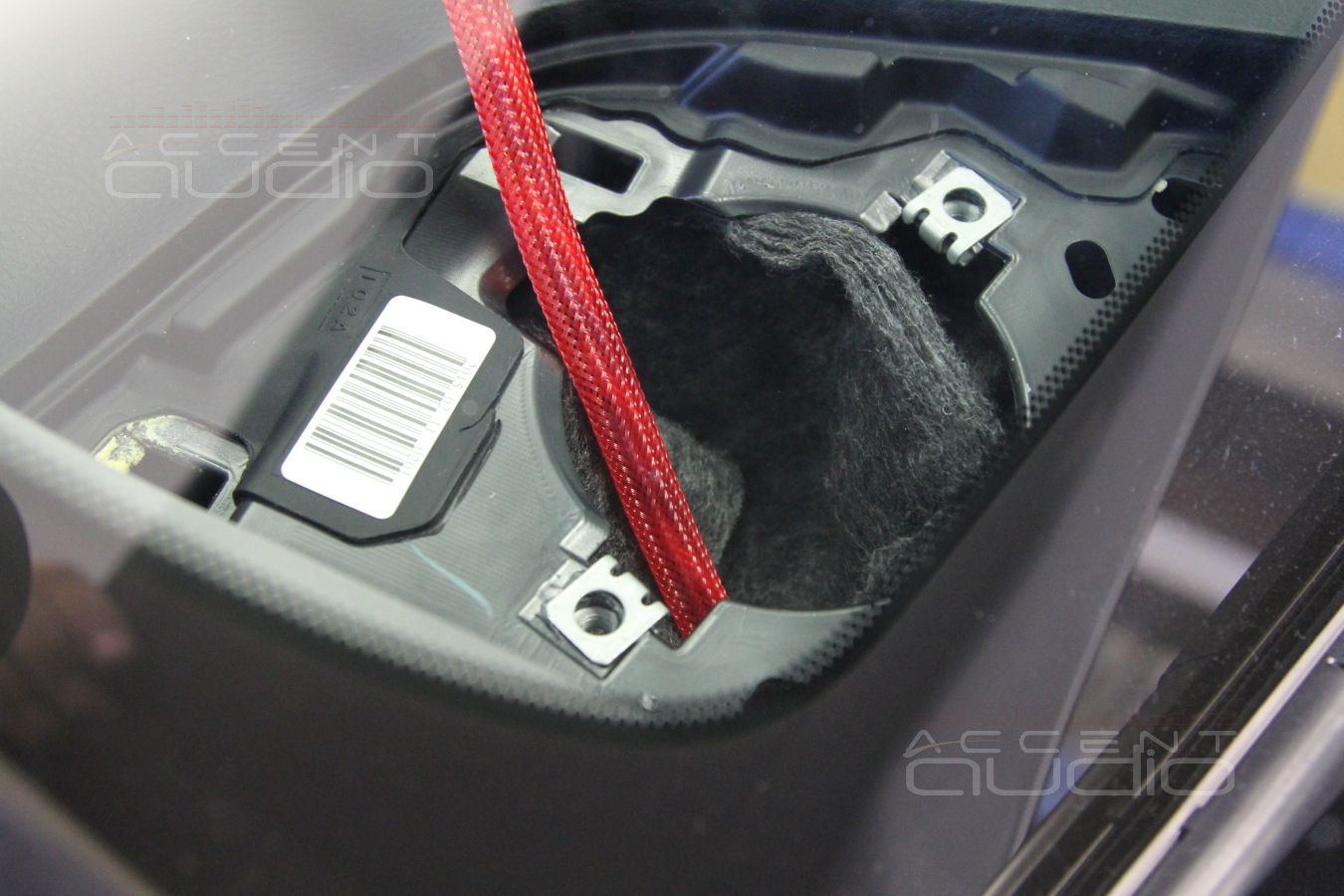

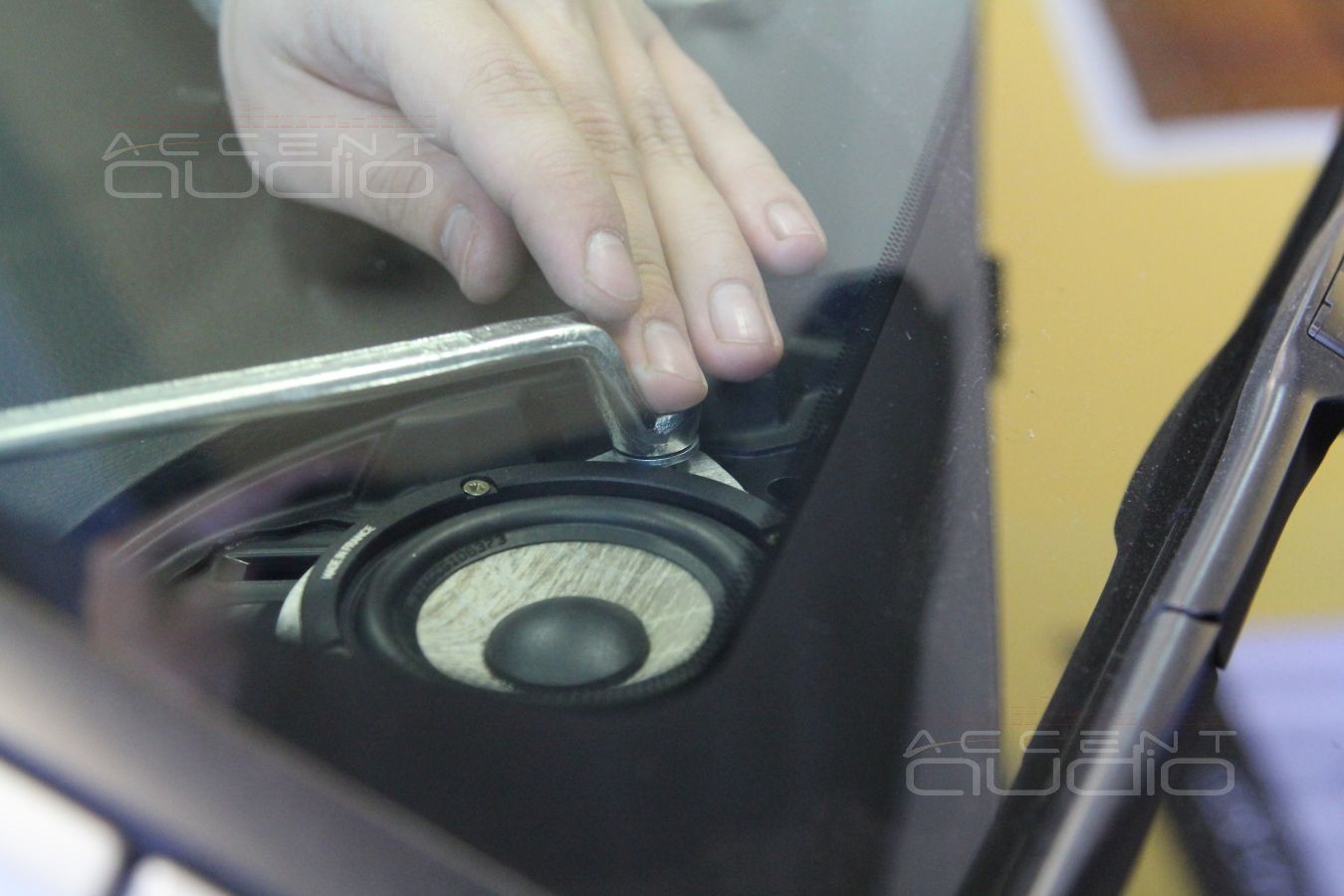

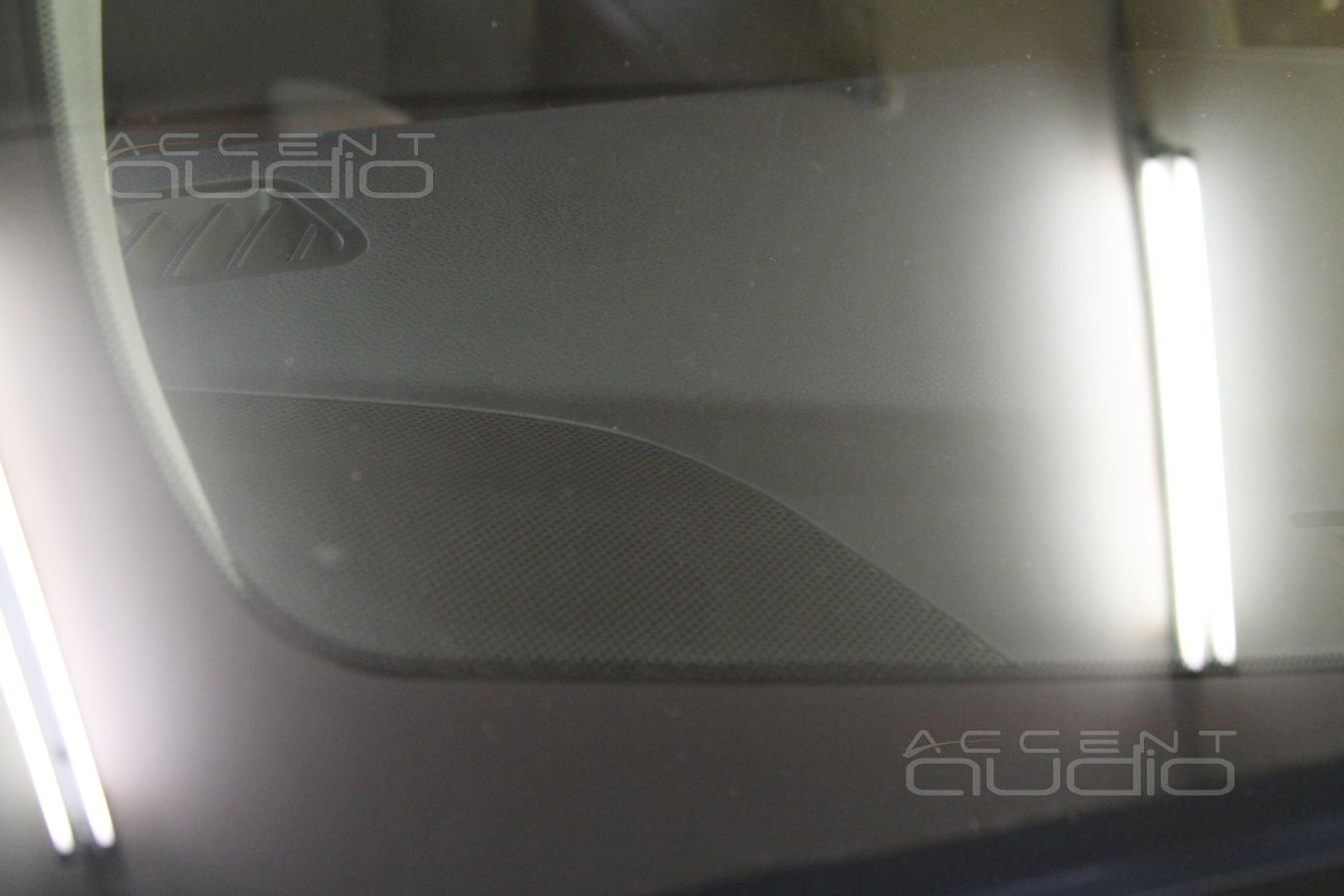

Среднечастотники установлены в штатные места, новые проставки из металла, крепления под штатные болты. Наполнение штатных полостей в торпеде – синтепон.

Под мидбасы выполнены сложные проставки, крепления под болт.

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Трехкомпонентная акустика Focal в новом  Toyota Highlander

Трехкомпонентная акустика Focal в новом Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Наши работы / toyota / toyota highlander

Наша прелесть…

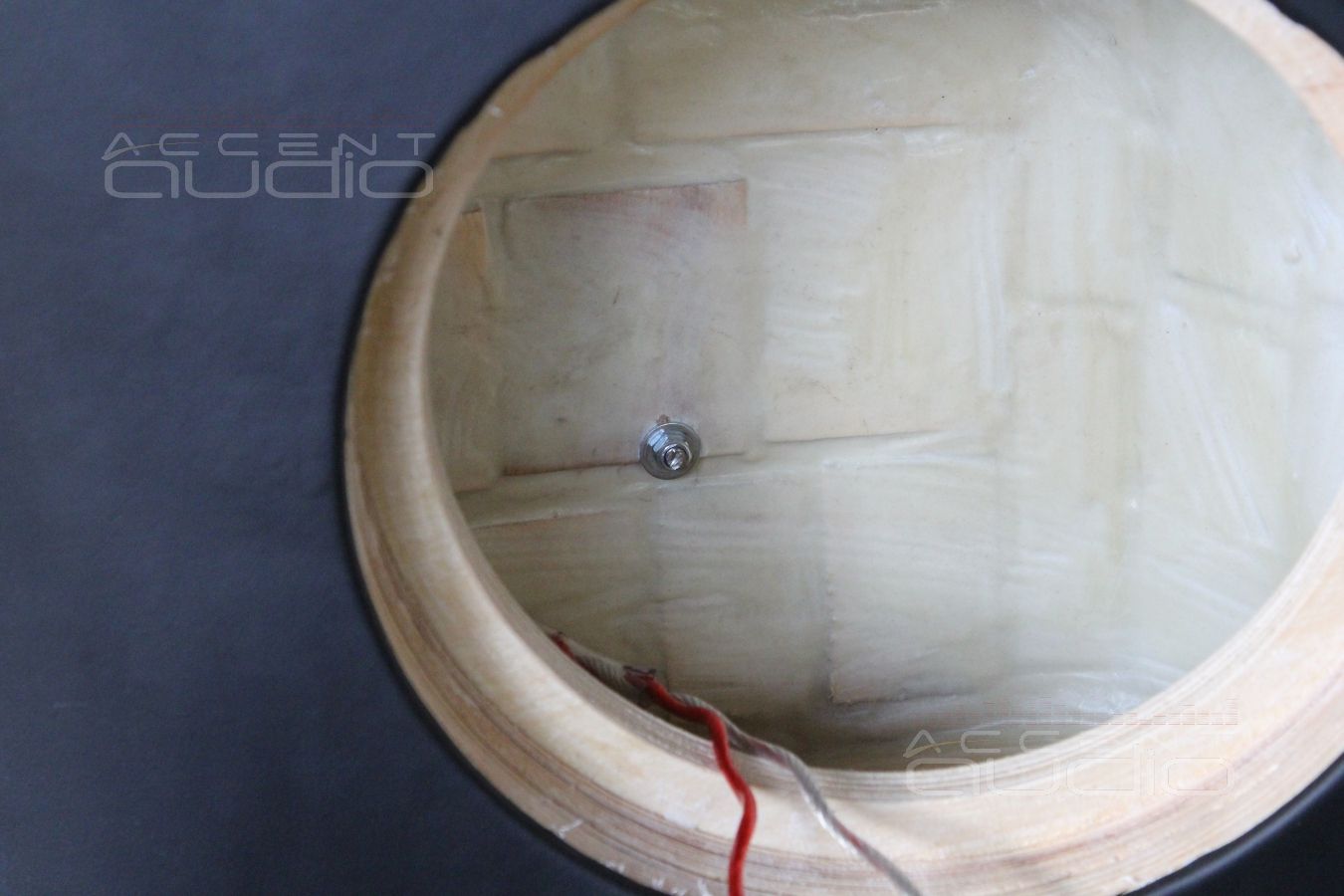

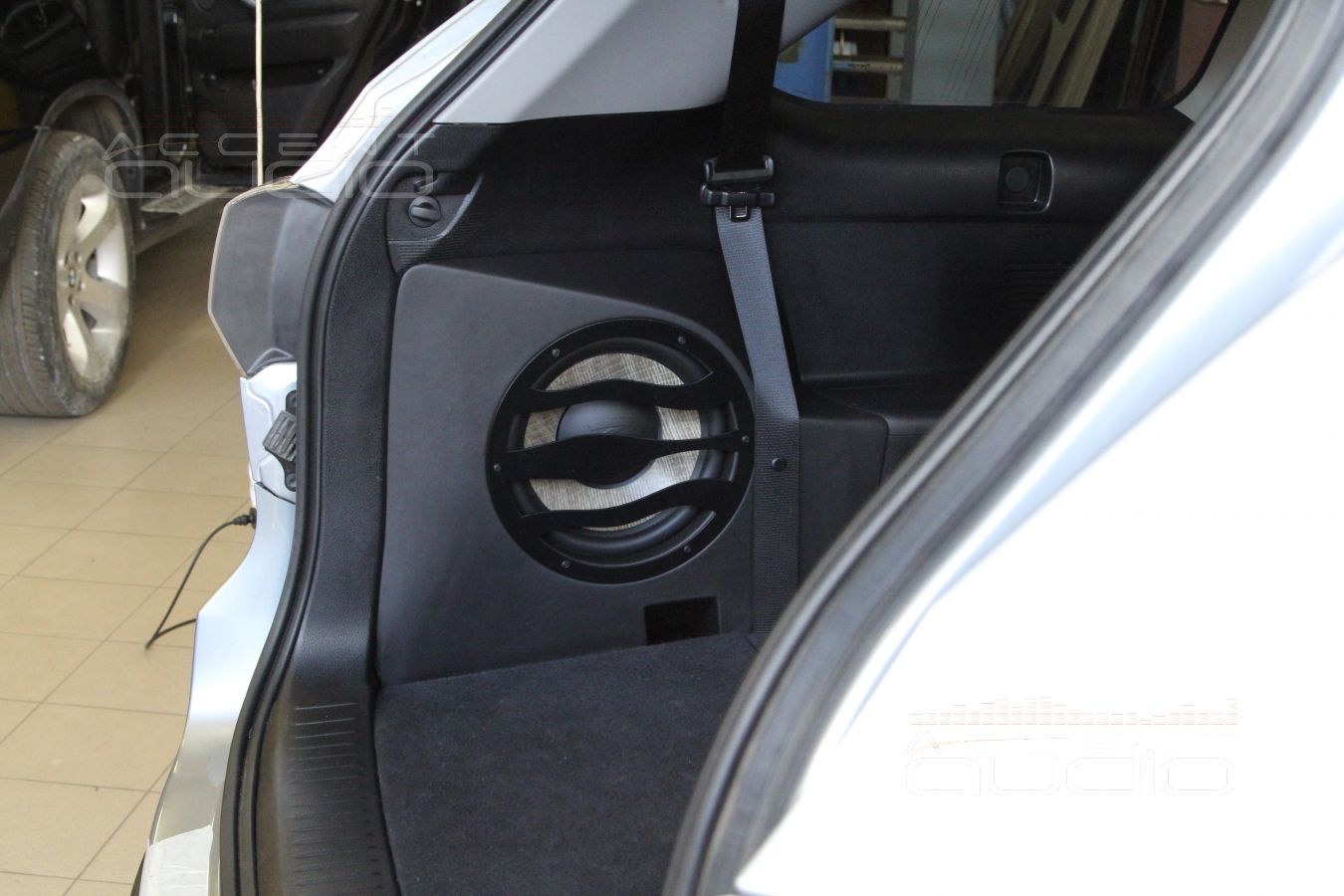

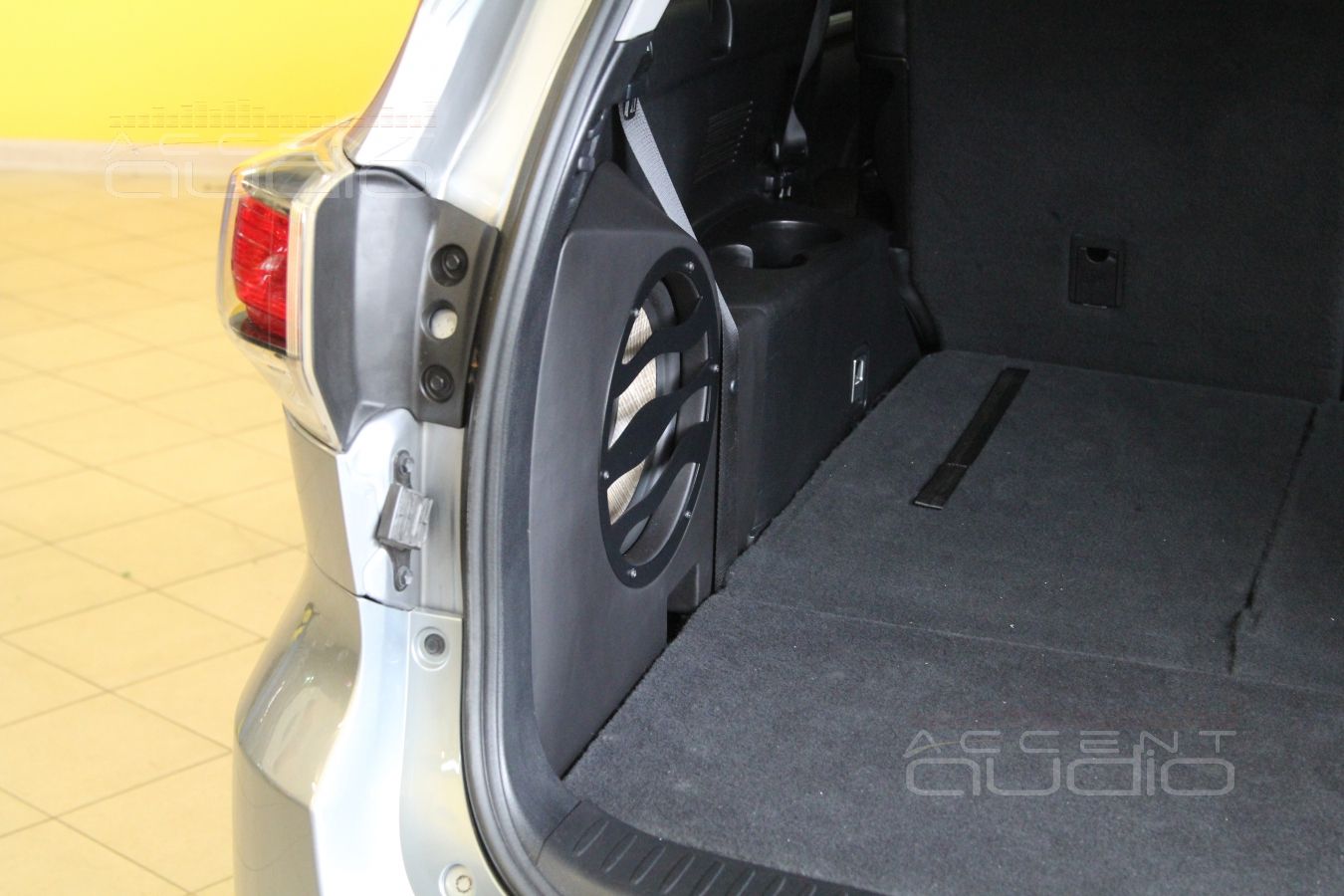

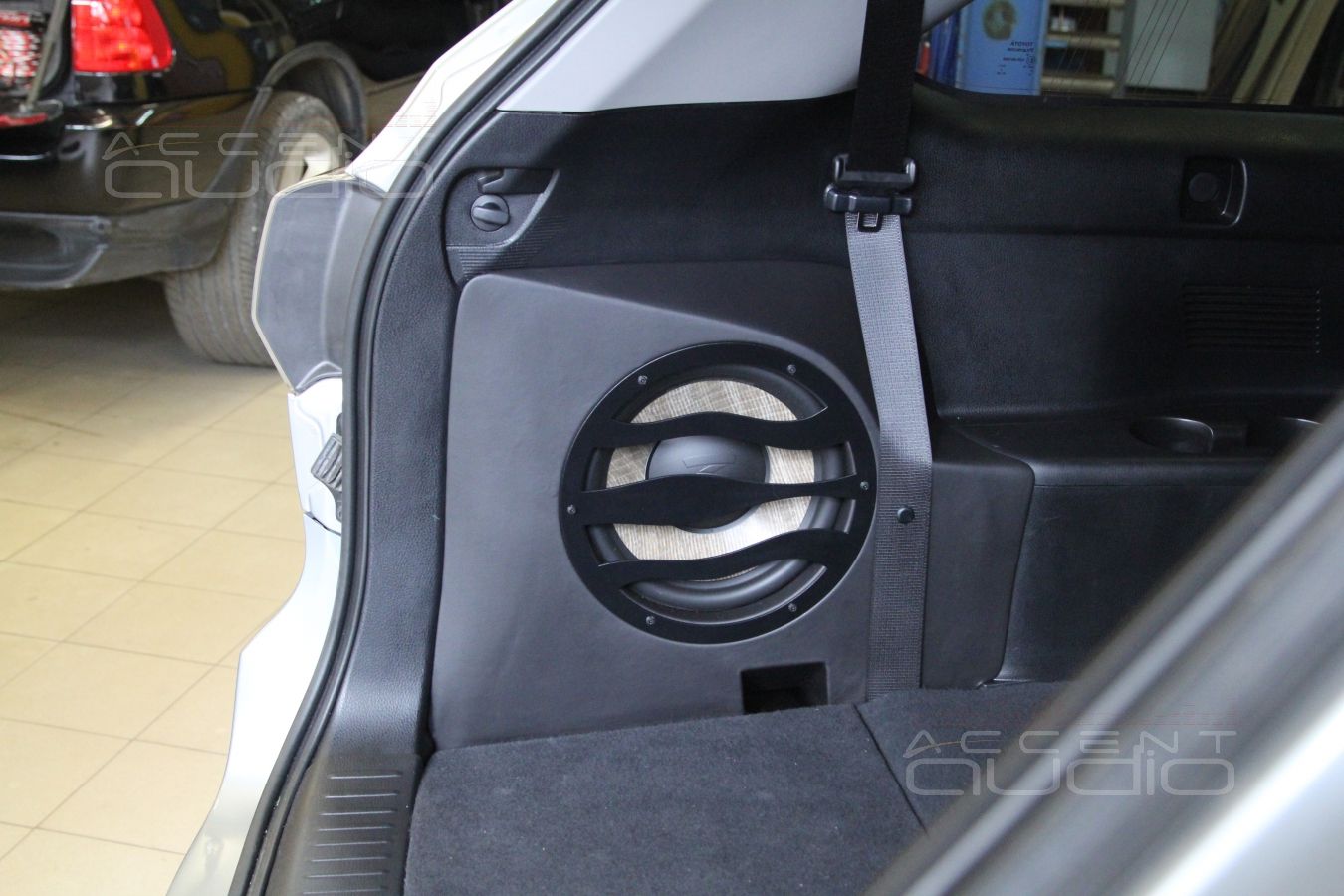

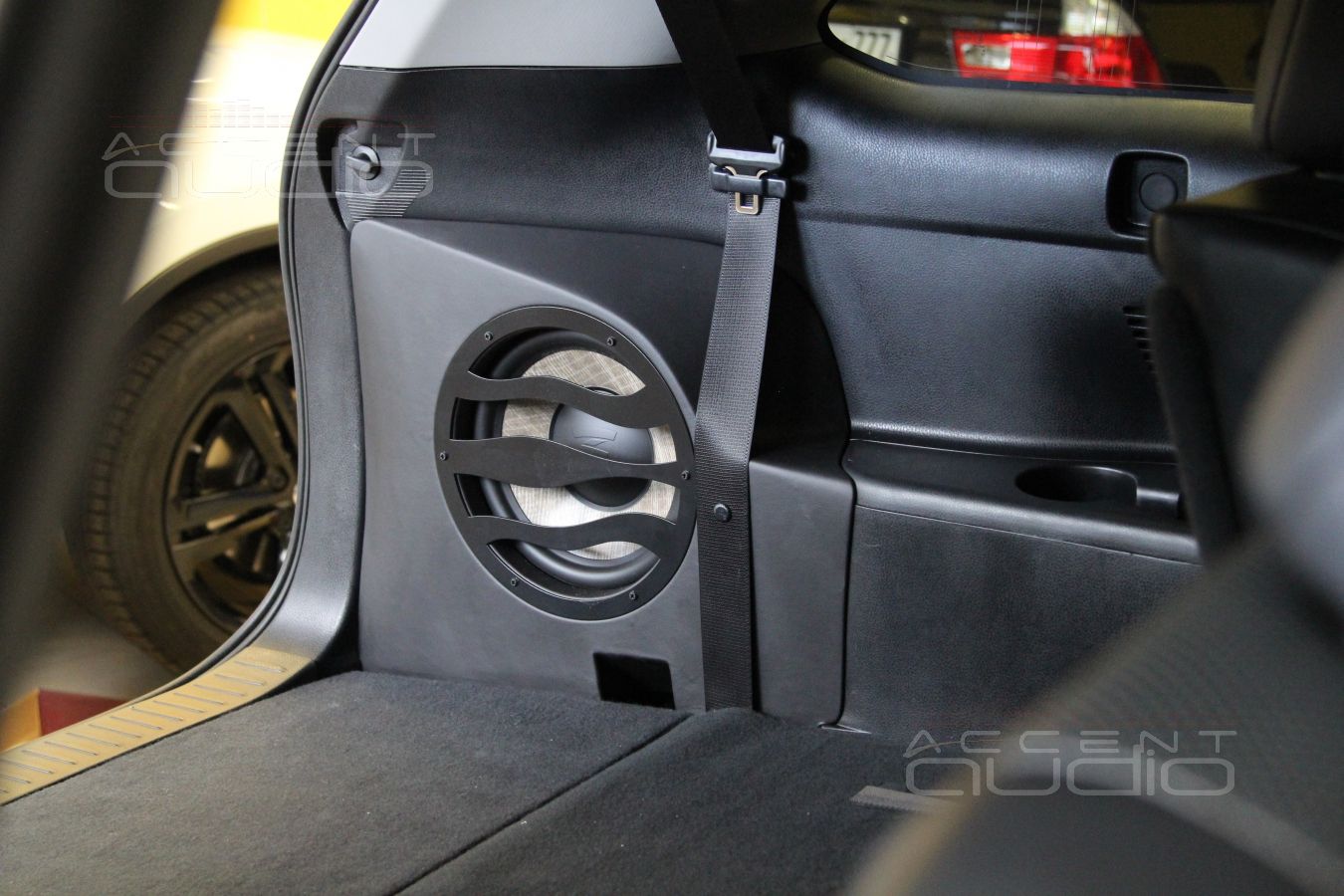

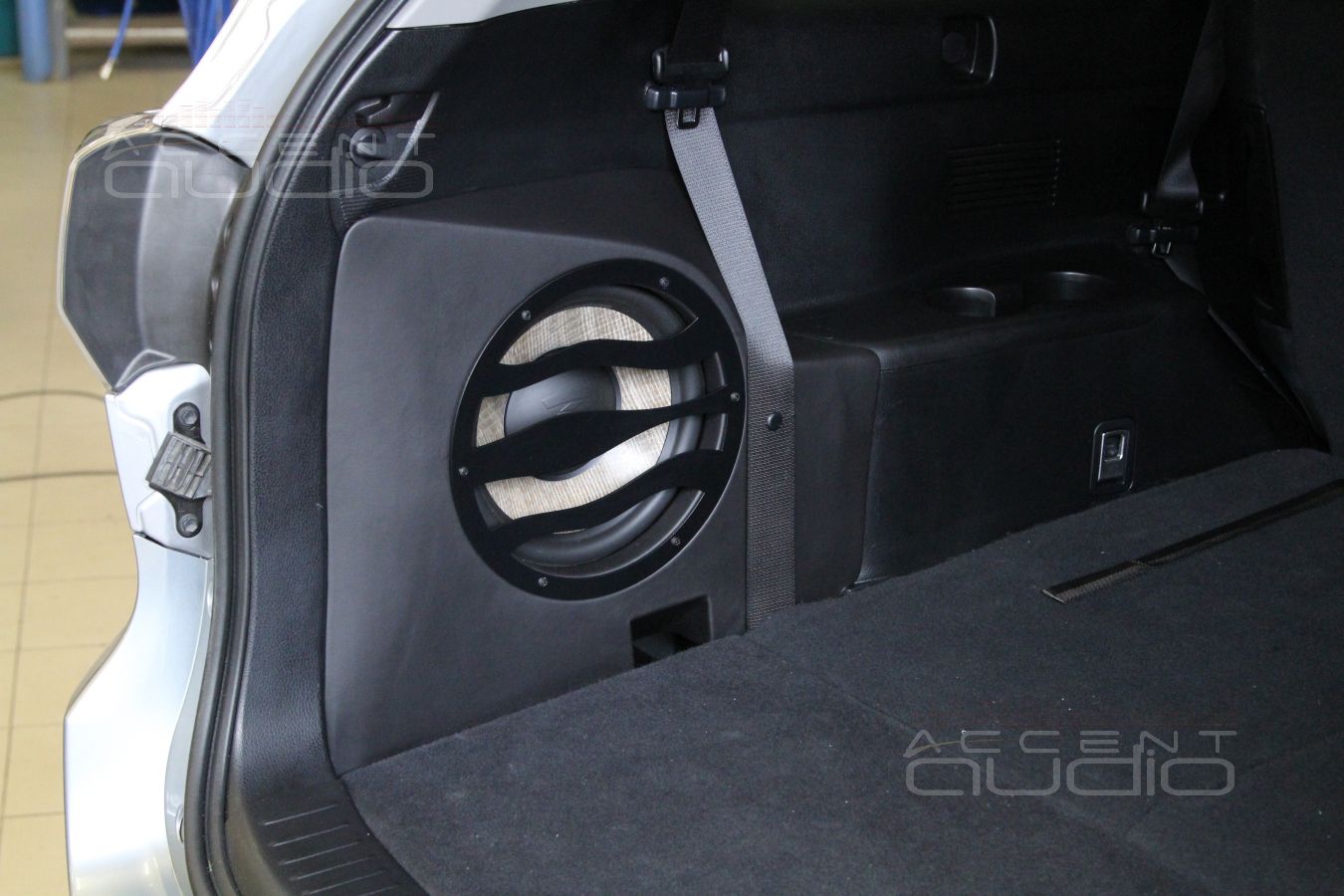

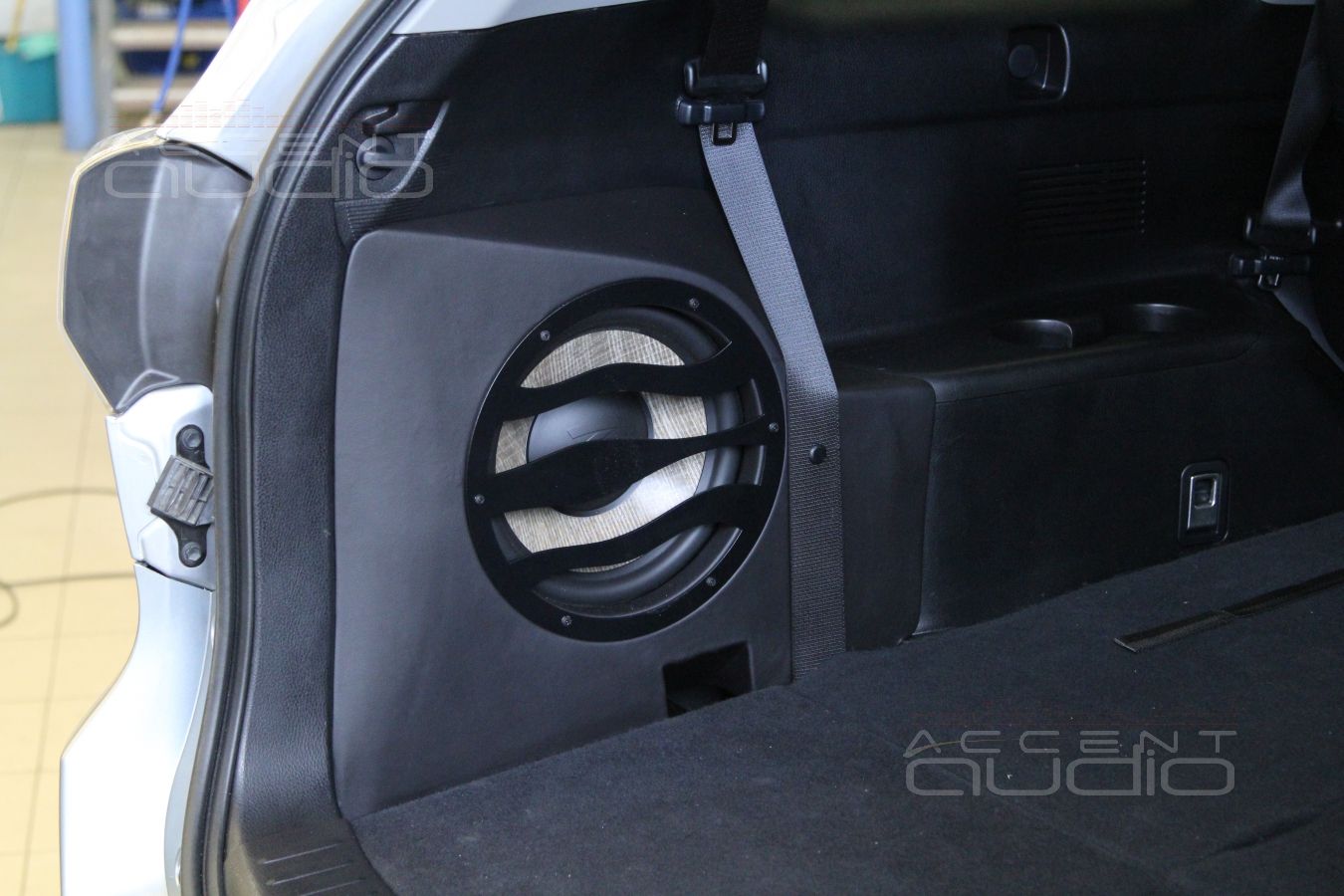

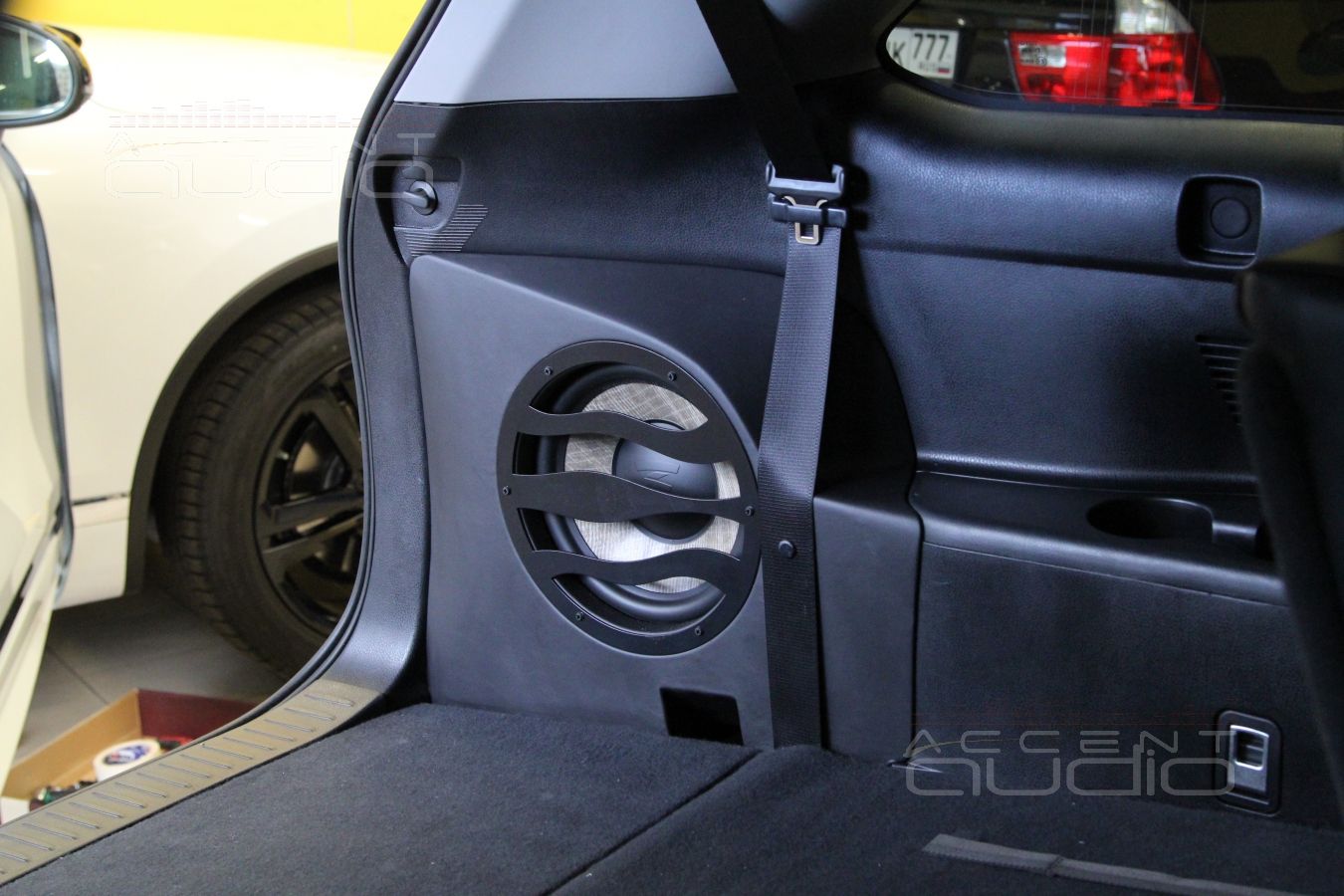

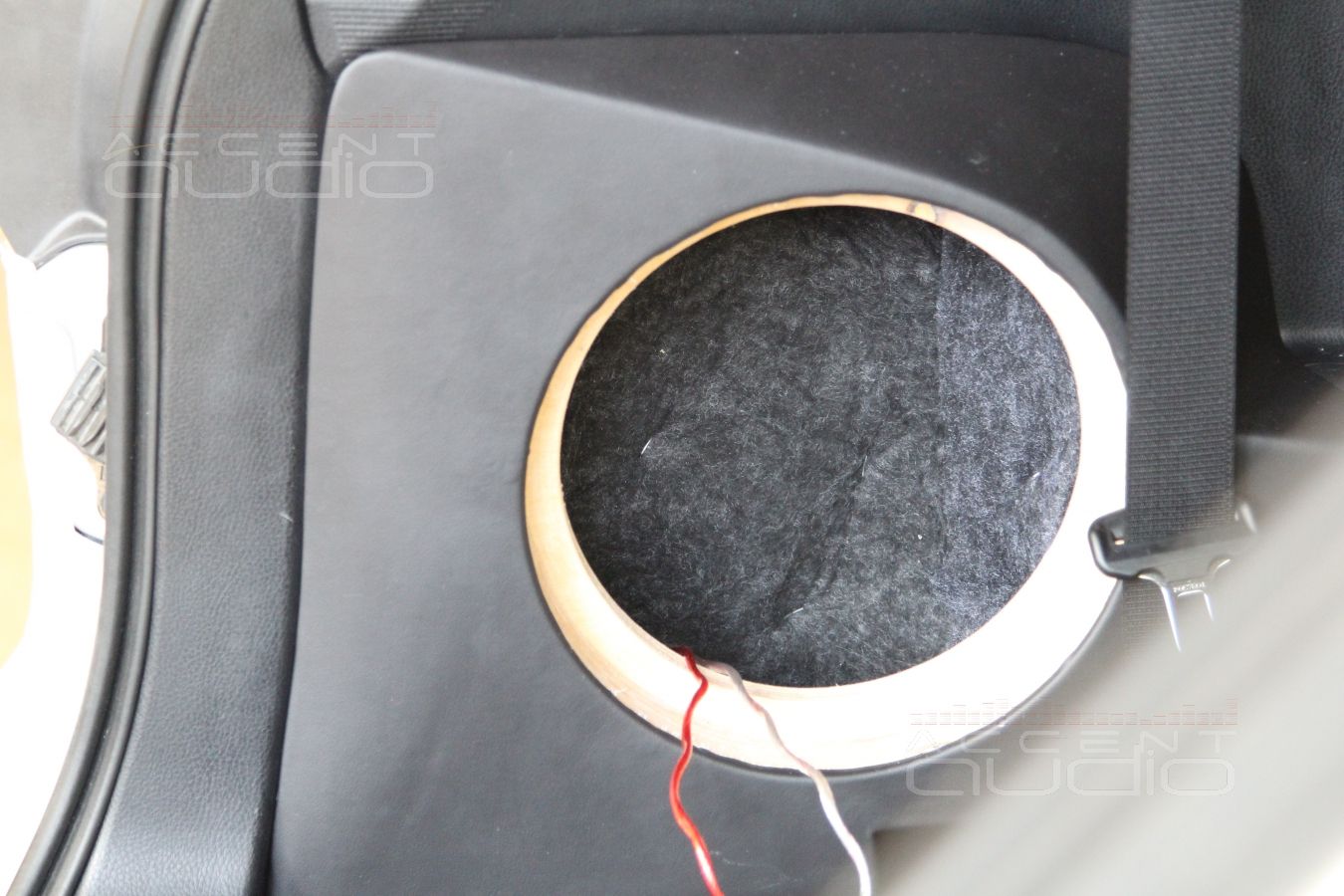

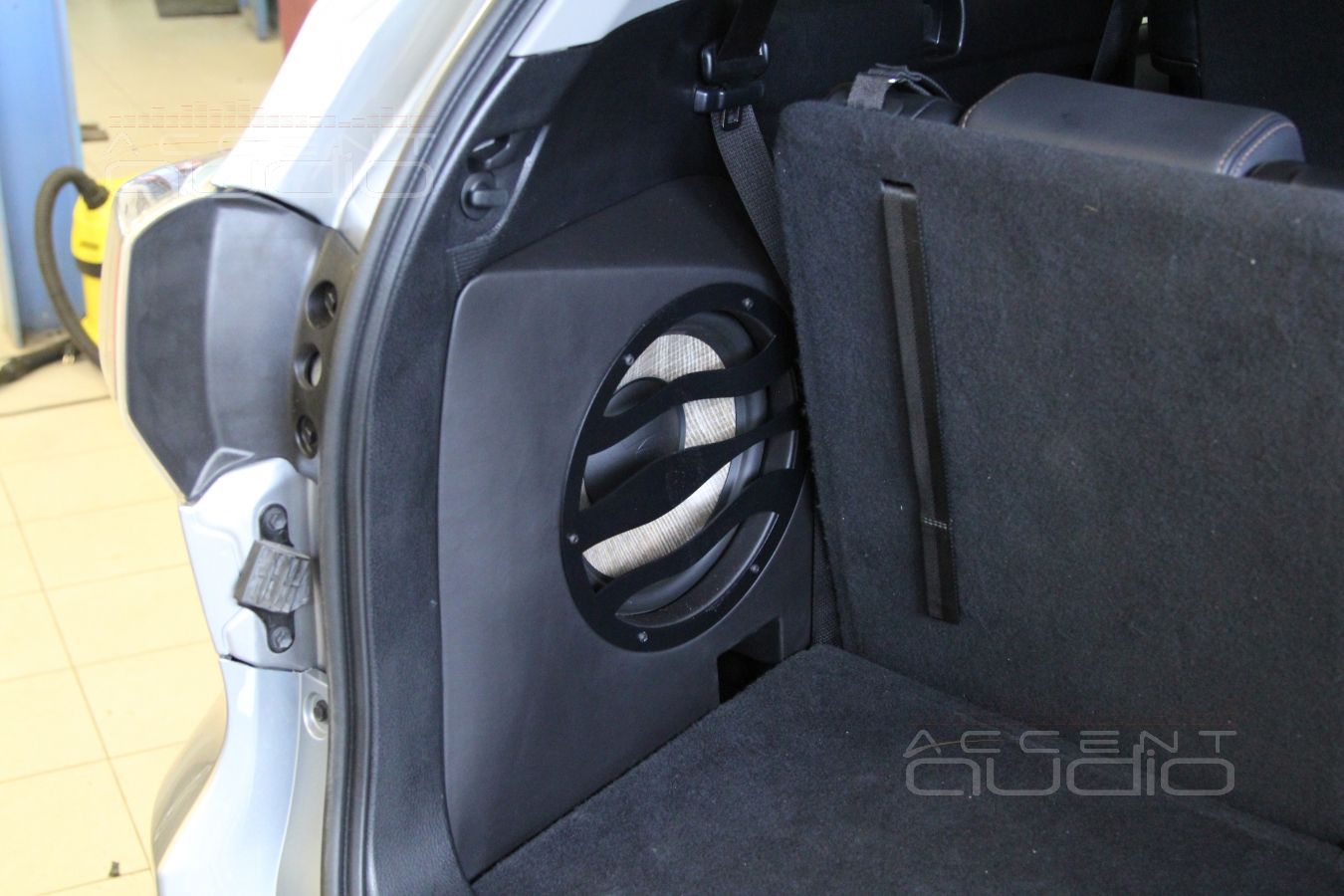

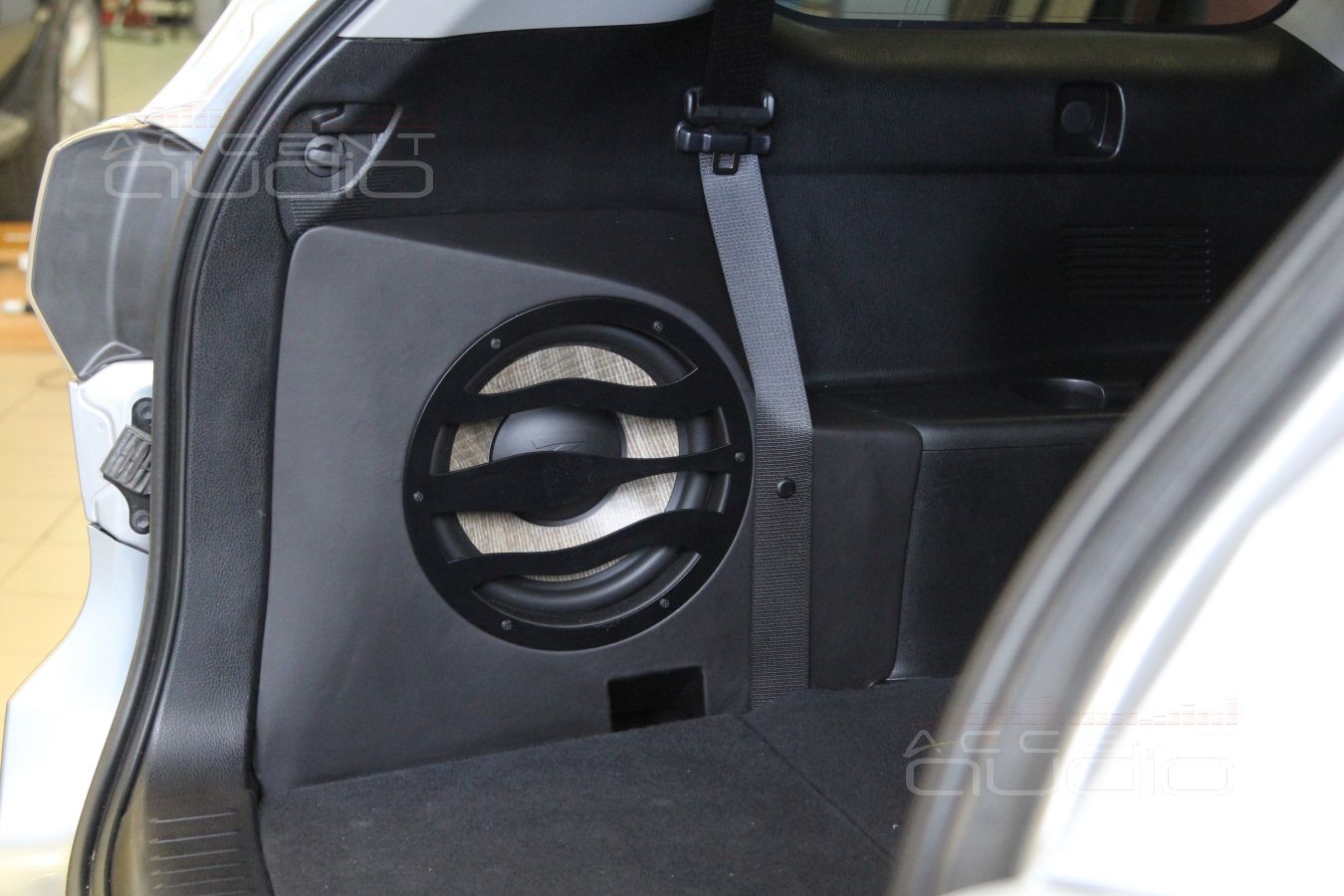

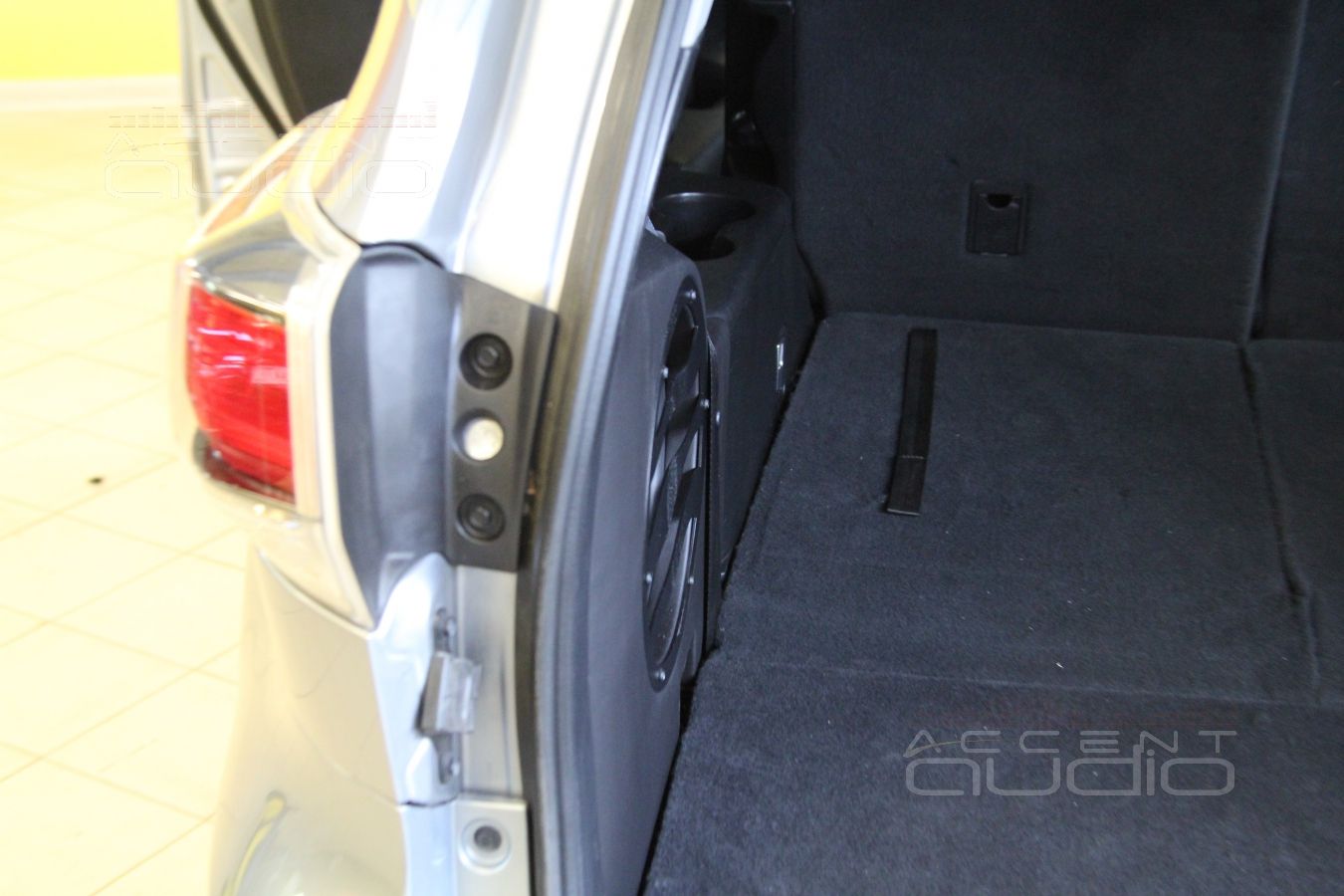

Сабвуфер-стелс в Toyota Highlander выполнен из дерева, имеет объем в 14,5 литров, установлен и закреплен БЕЗ РАЗРУШЕНИЯ обшивок багажника, перетянут в кожу, несет в себе динамик Focal P25F и имеет защитную решетку из 4 мм стали.

Место для хранения съемной полки не пострадало.

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

Сабвуфер-стелс в Toyota Highlander

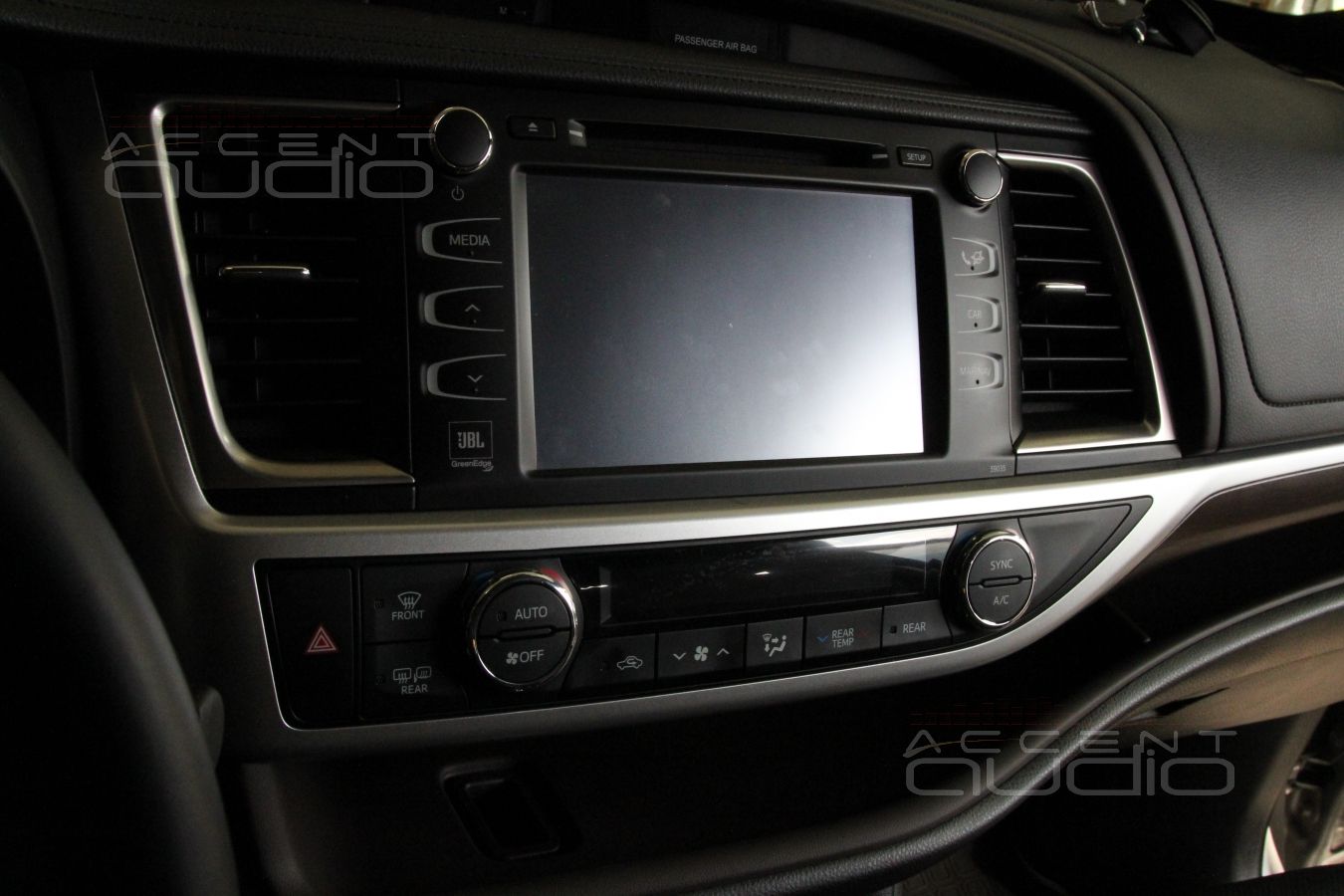

Звук.JBL отдыхает.

Наши работы / toyota / toyota highlander

Вы хотите чистого, ровного, глубокого звука с высоким разрешением ? Пожалуйста.

Любите сфокусированную сцену и расстановку инструментов ? Тут это есть.

Желаете послушать громко и напористо электронику ? Присаживайтесь в ваш обновленный HighLander.

Ну а все необходимые вам программы уже установлены и работают в фоновом режиме, пока вы слушаете файлы Lossless.

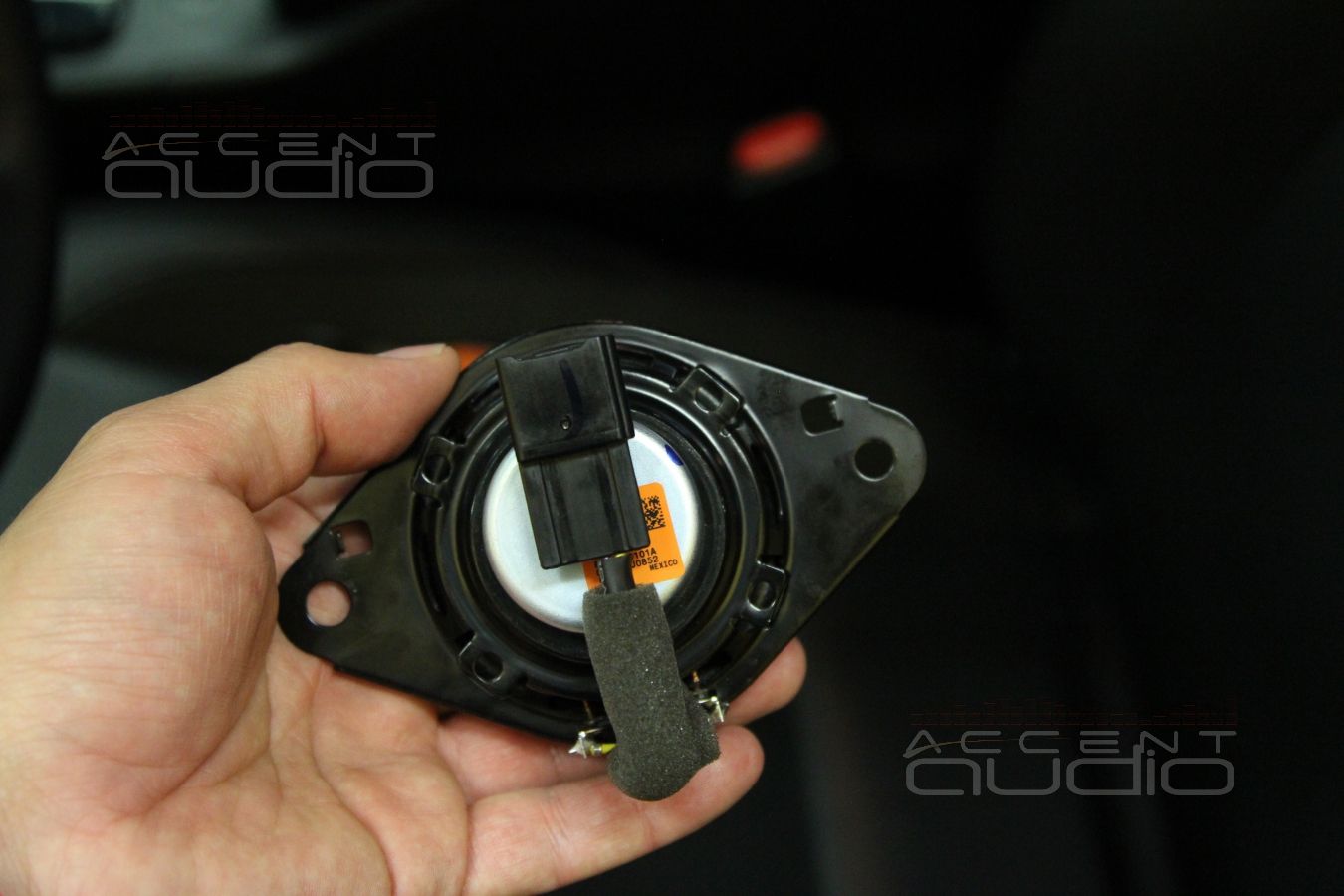

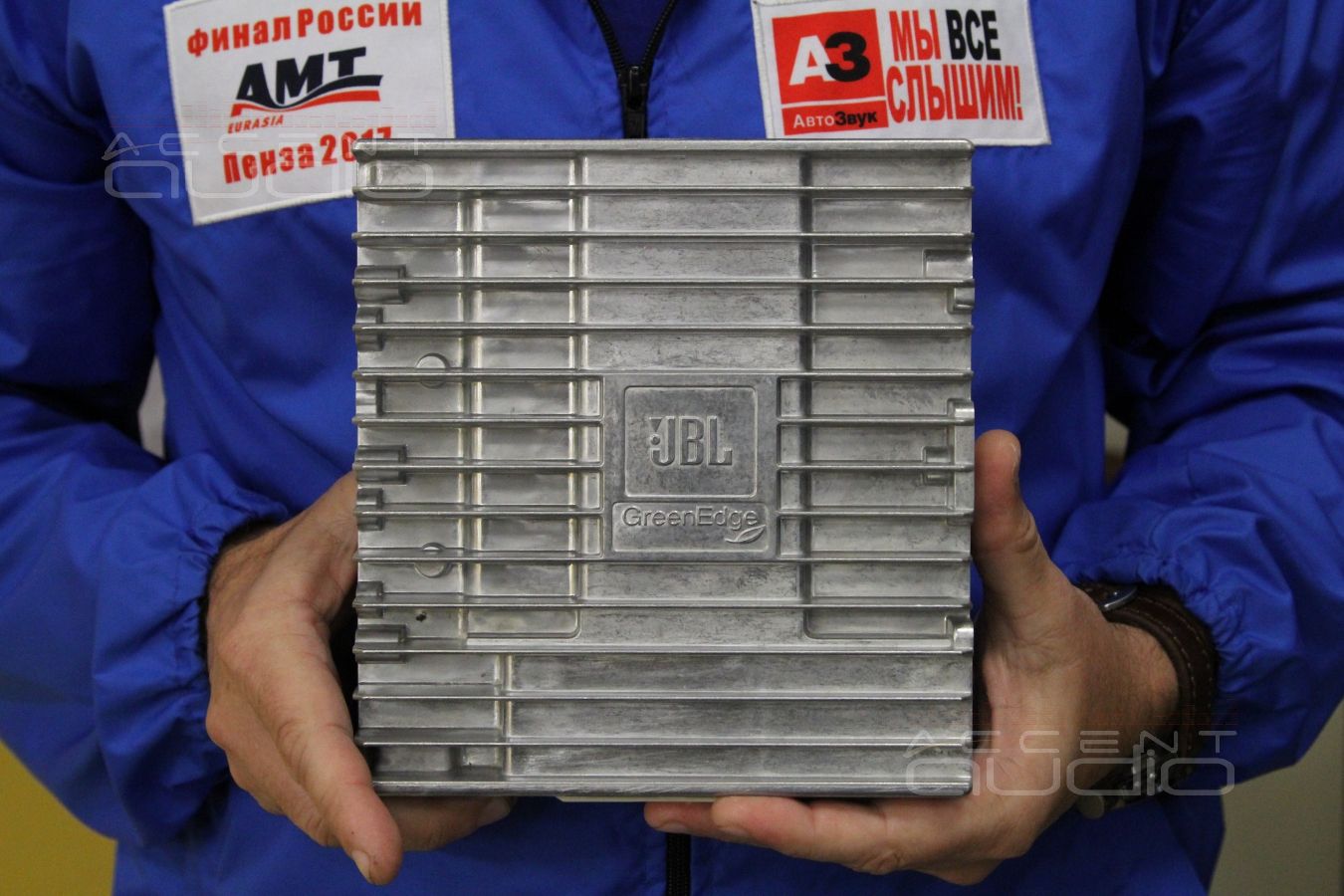

На одной из нижеследующих фото Анатолий Шихатов бережно держит в руках штатный усилитель JBL.

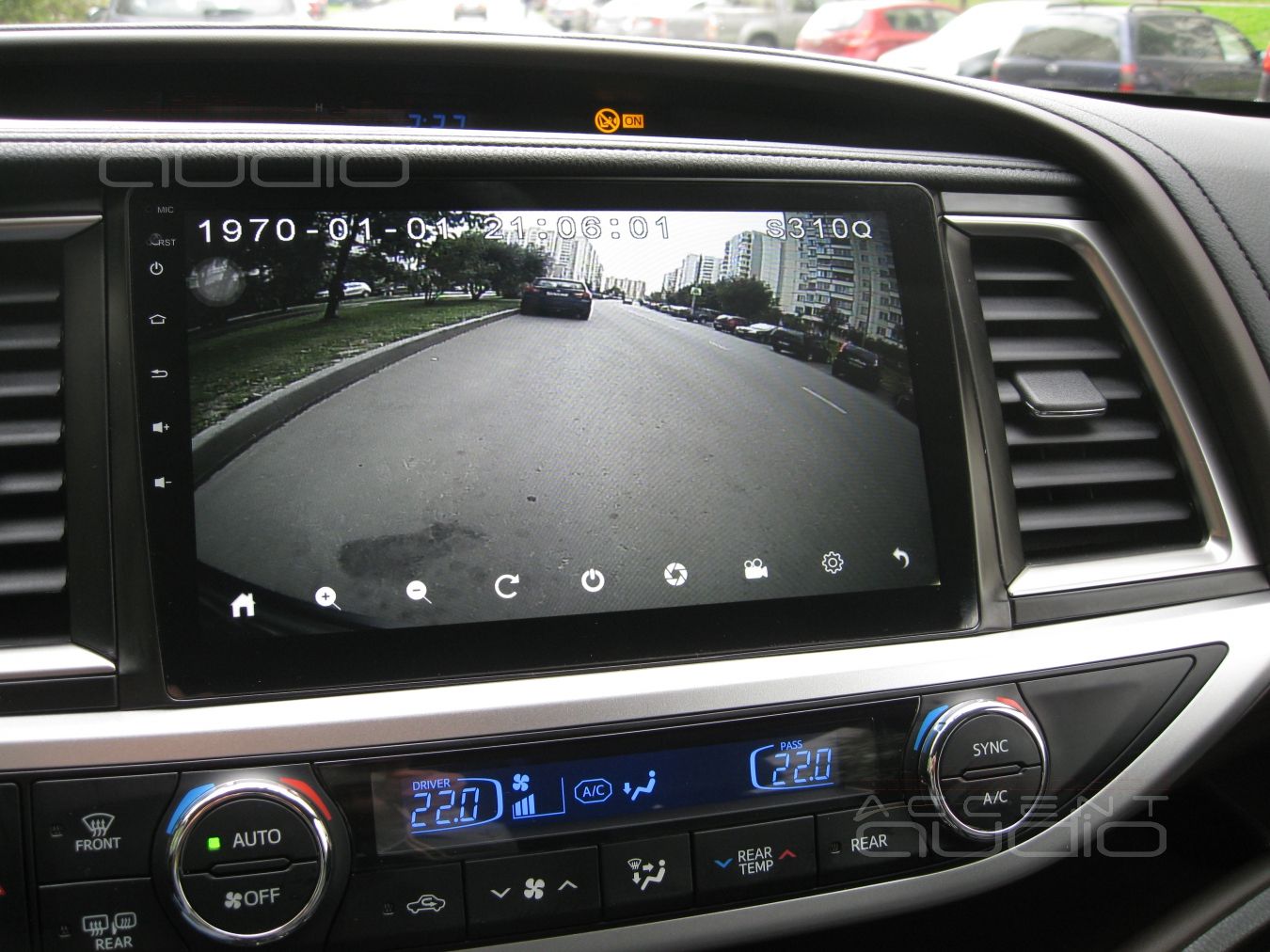

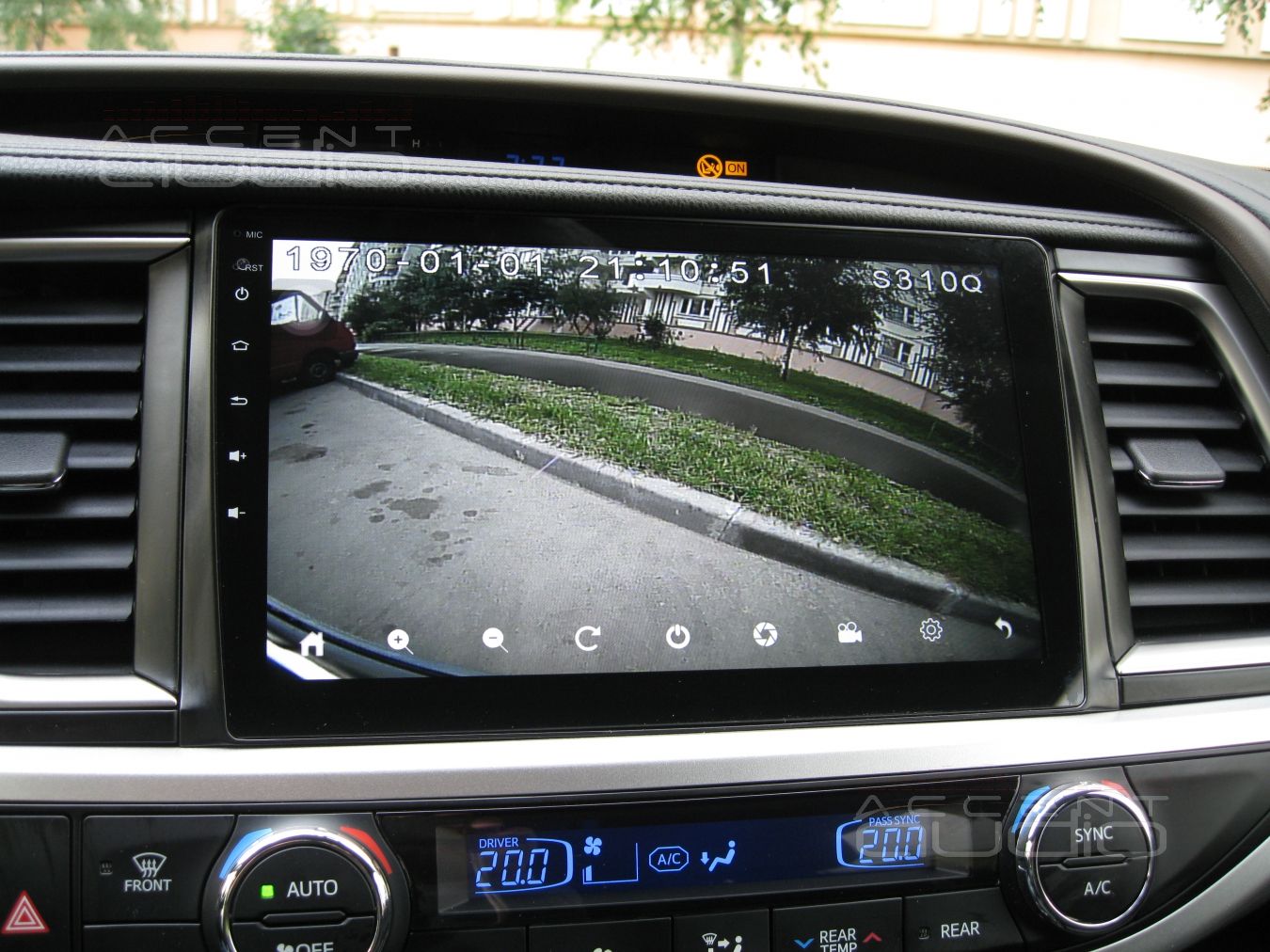

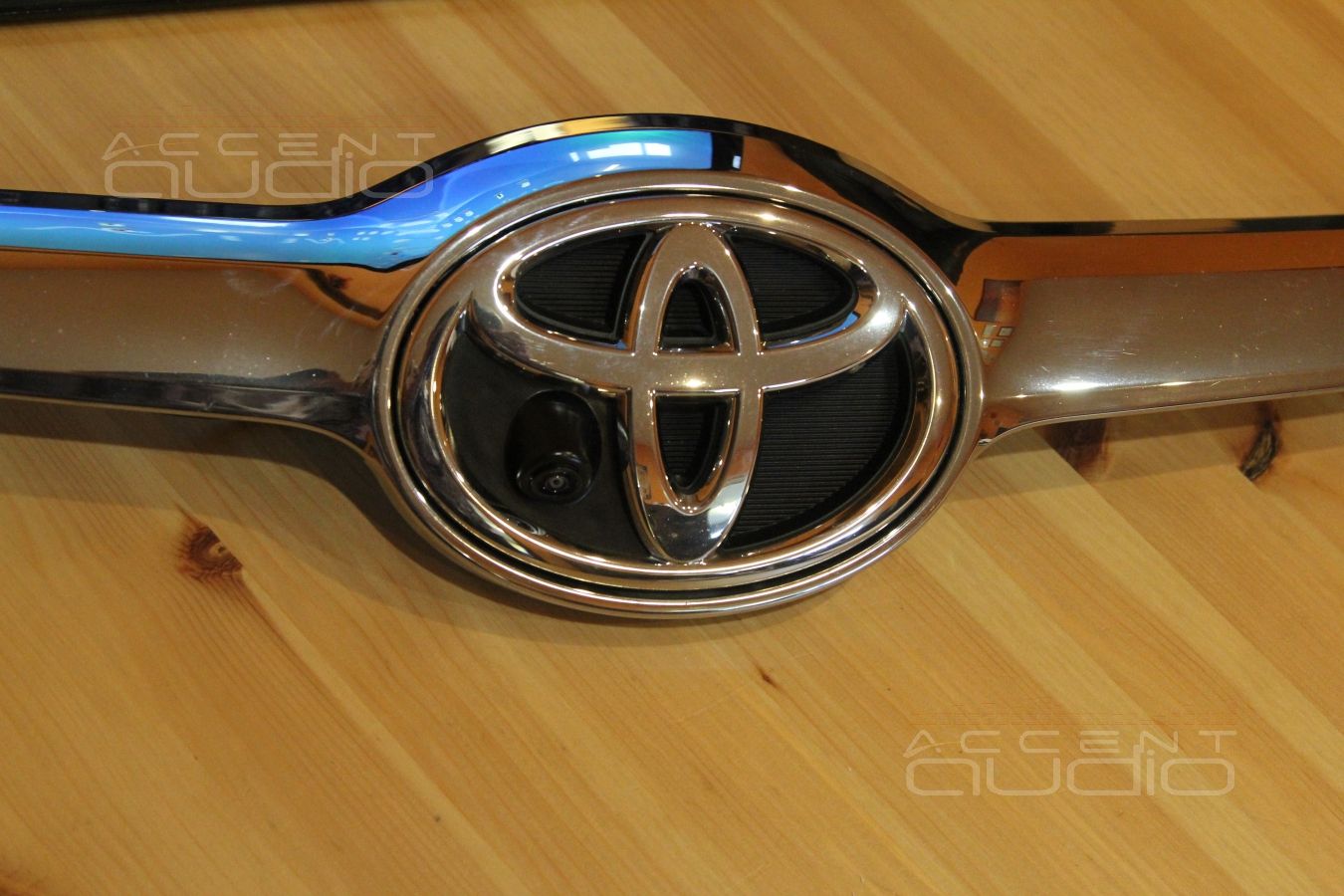

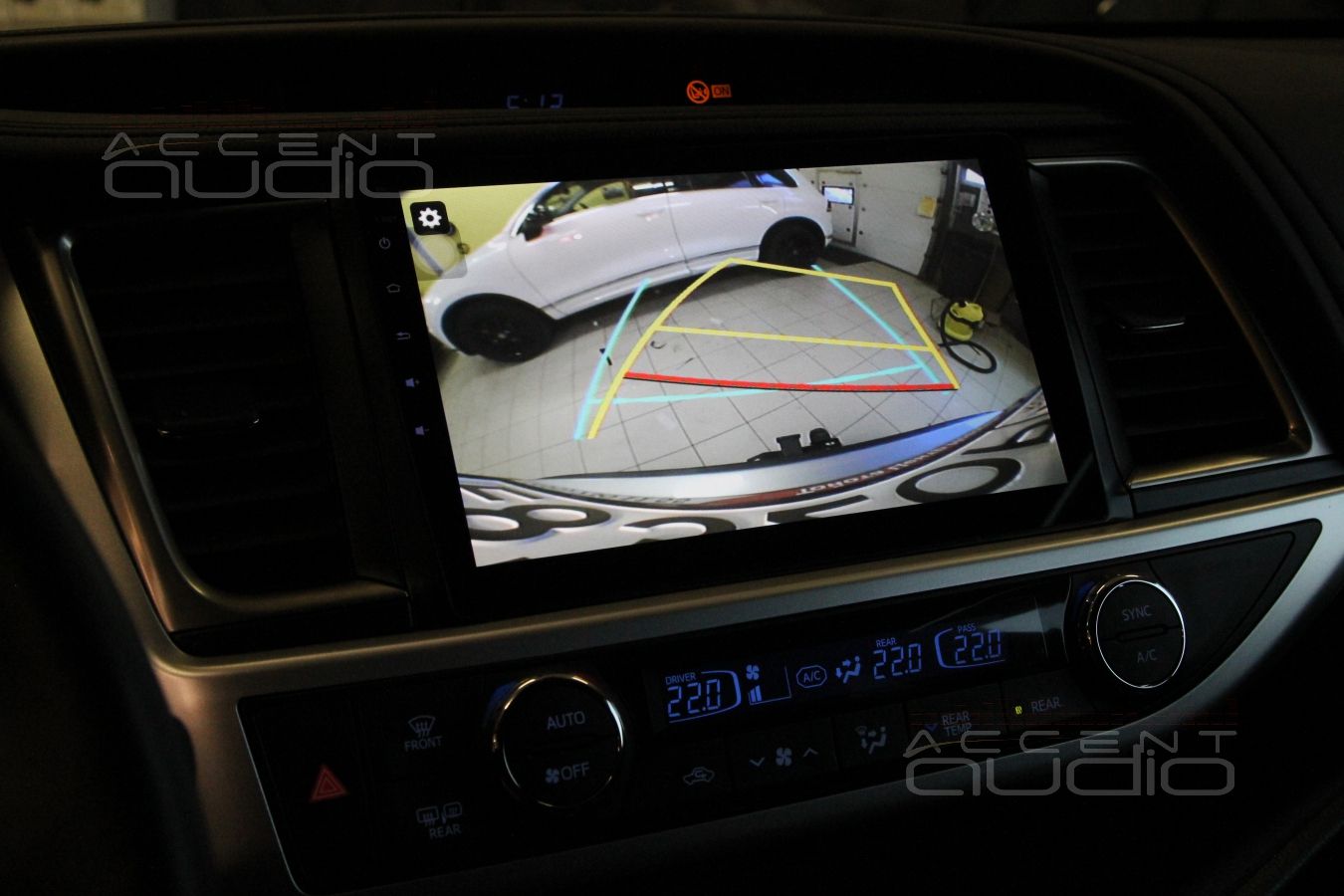

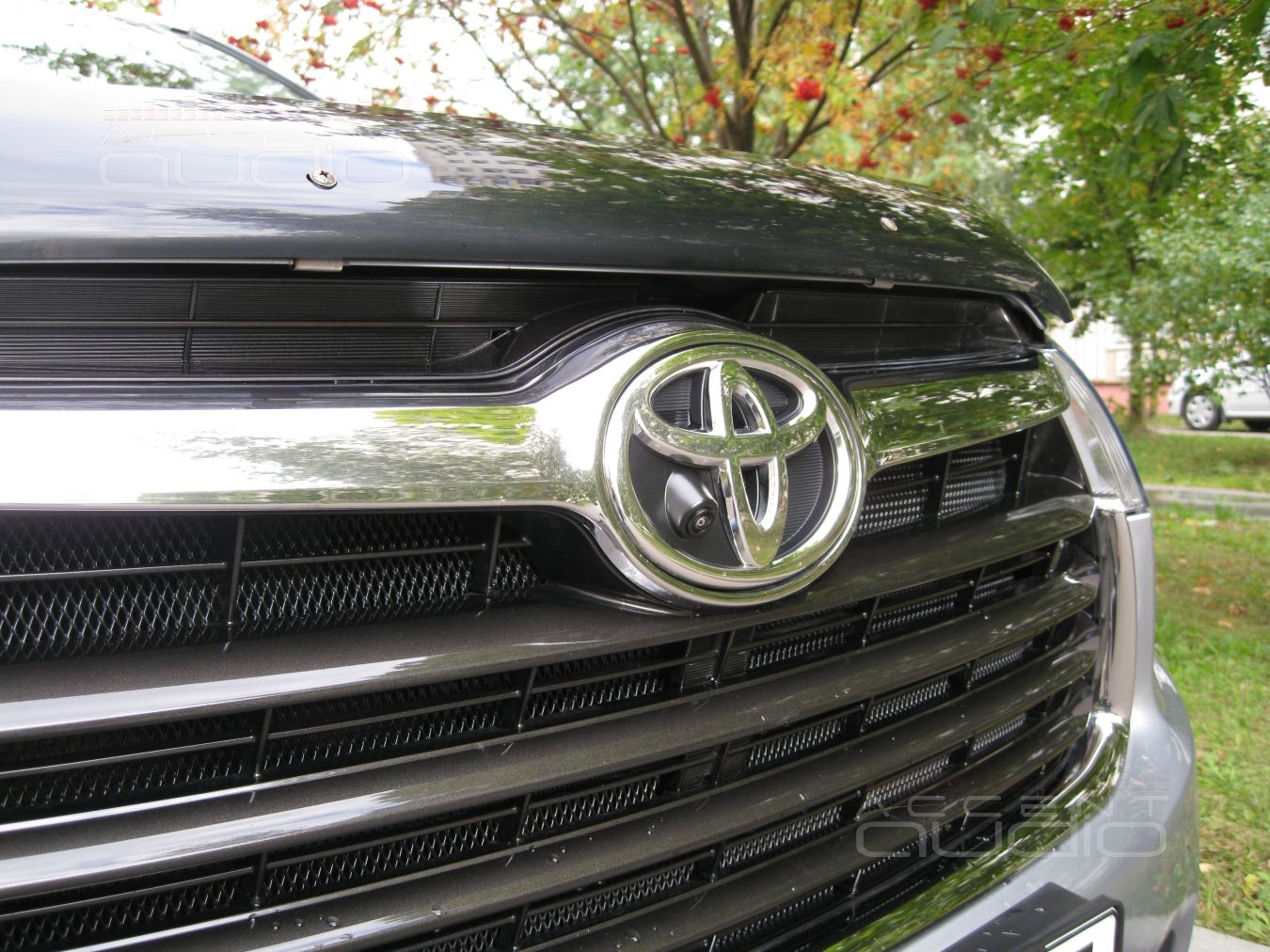

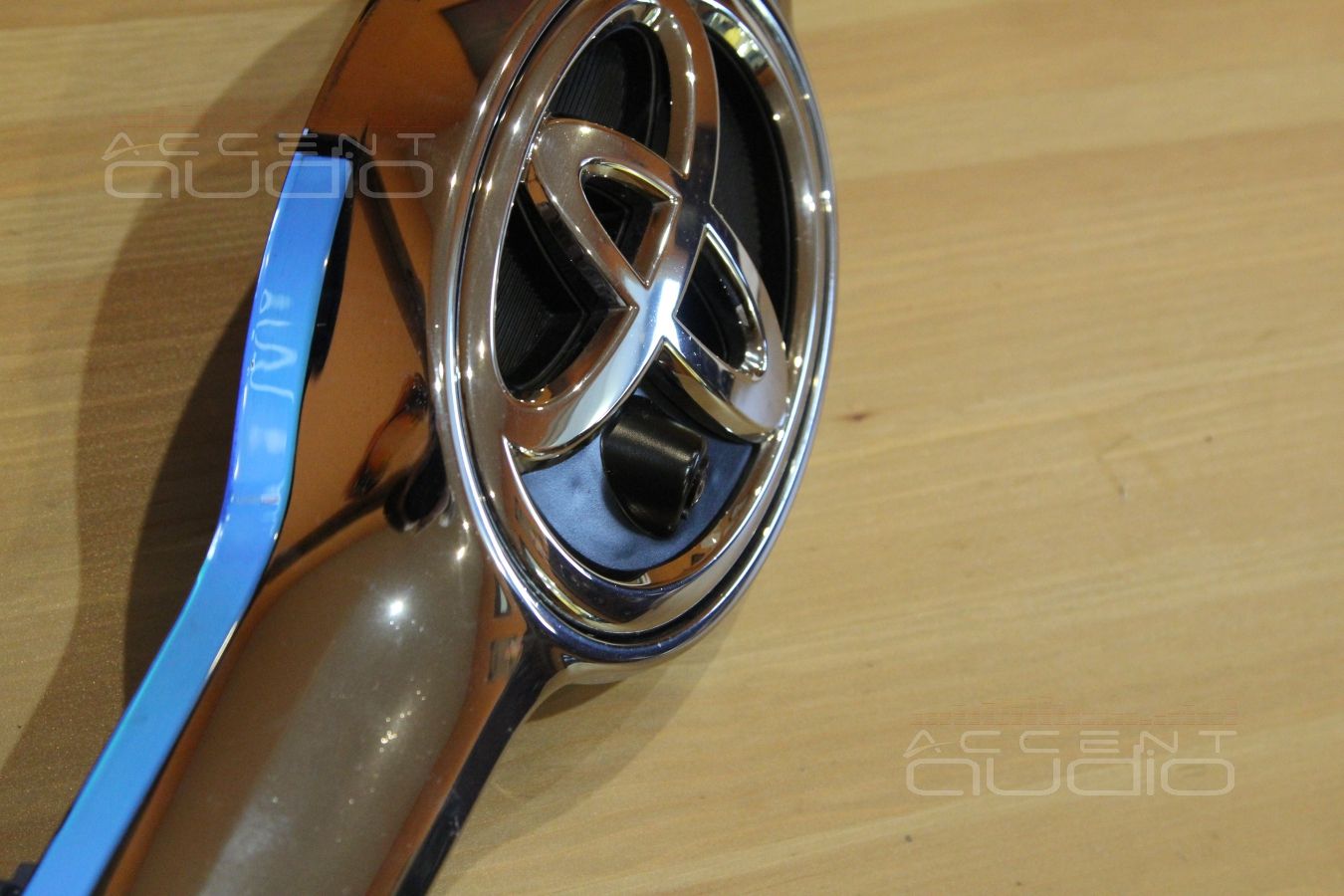

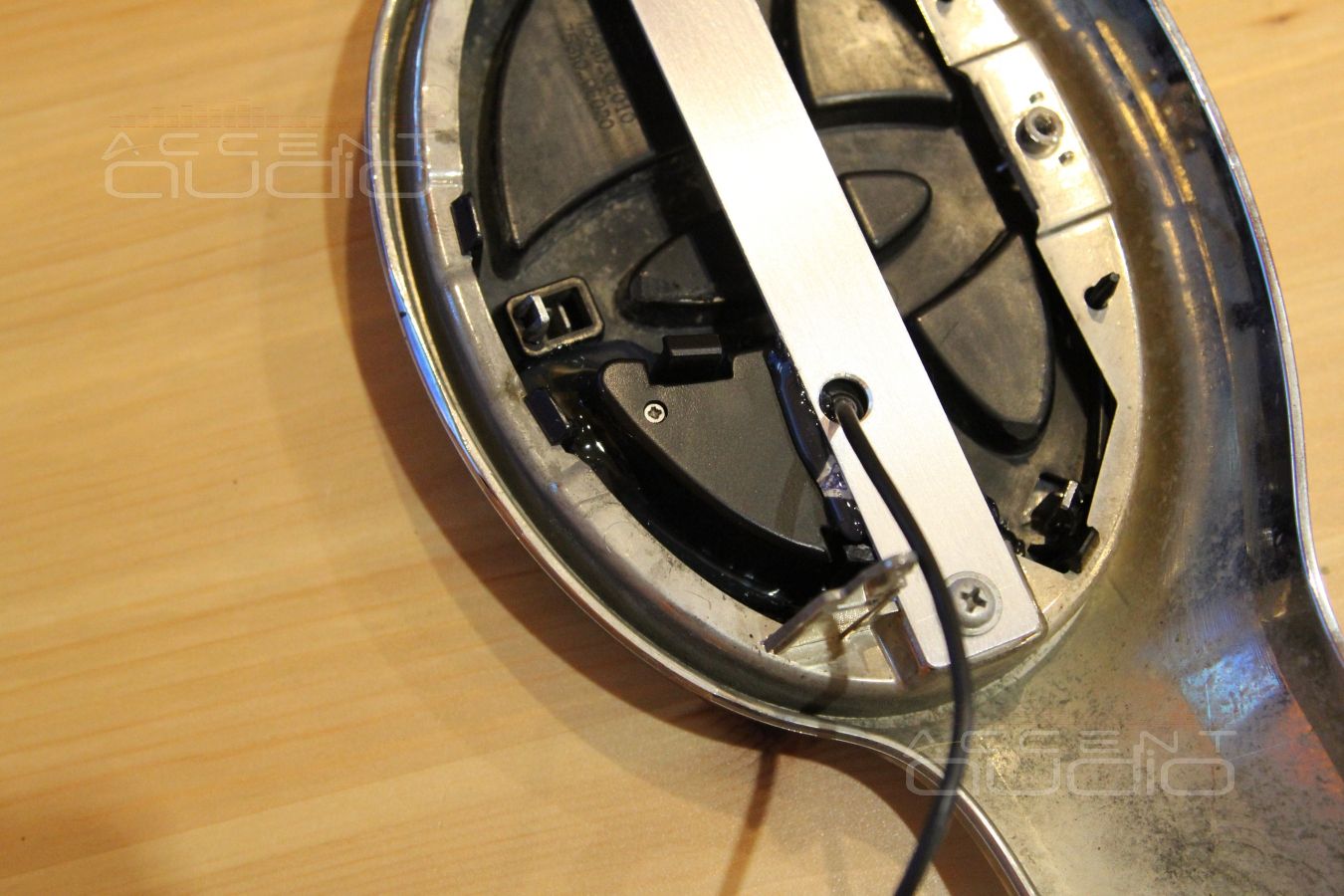

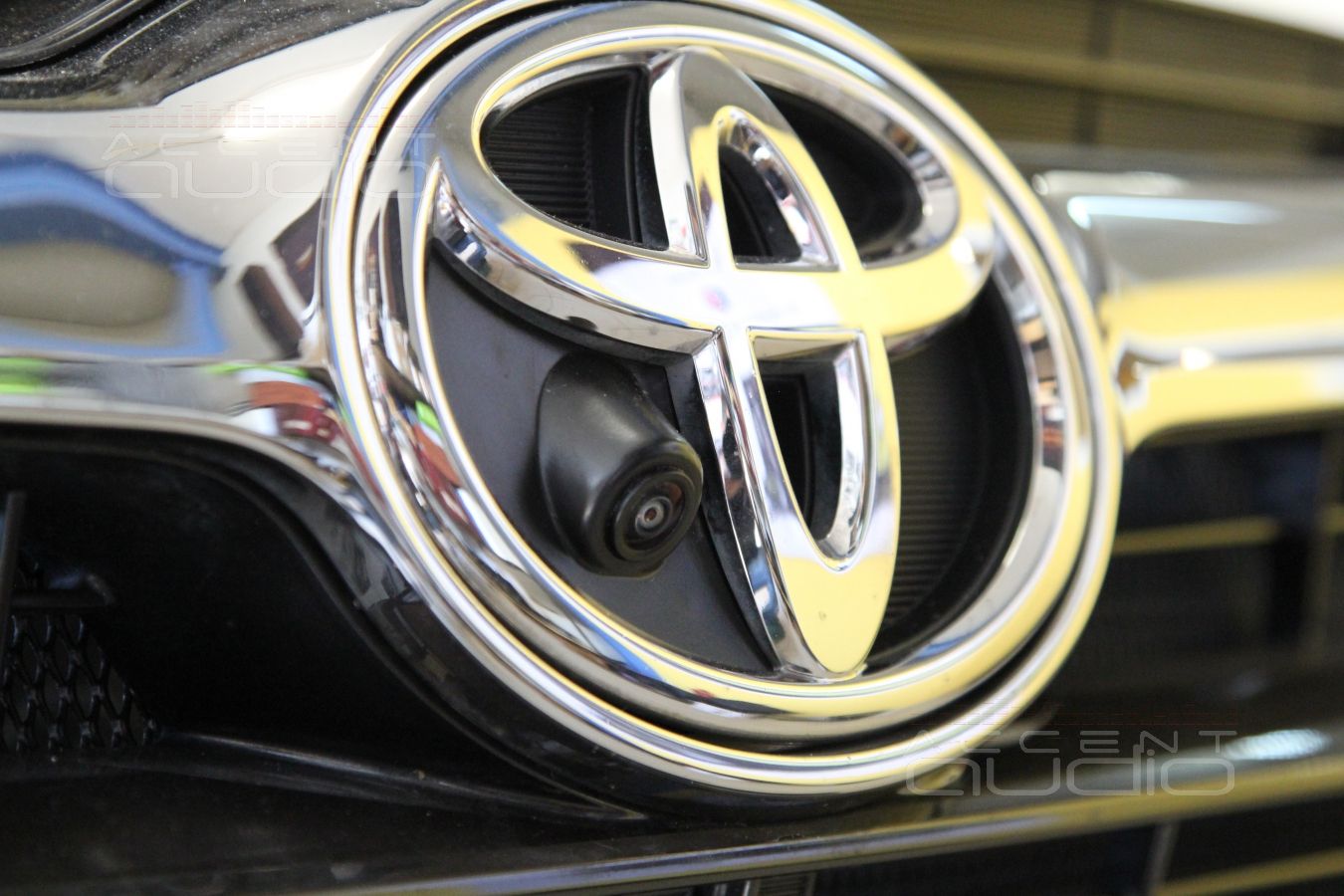

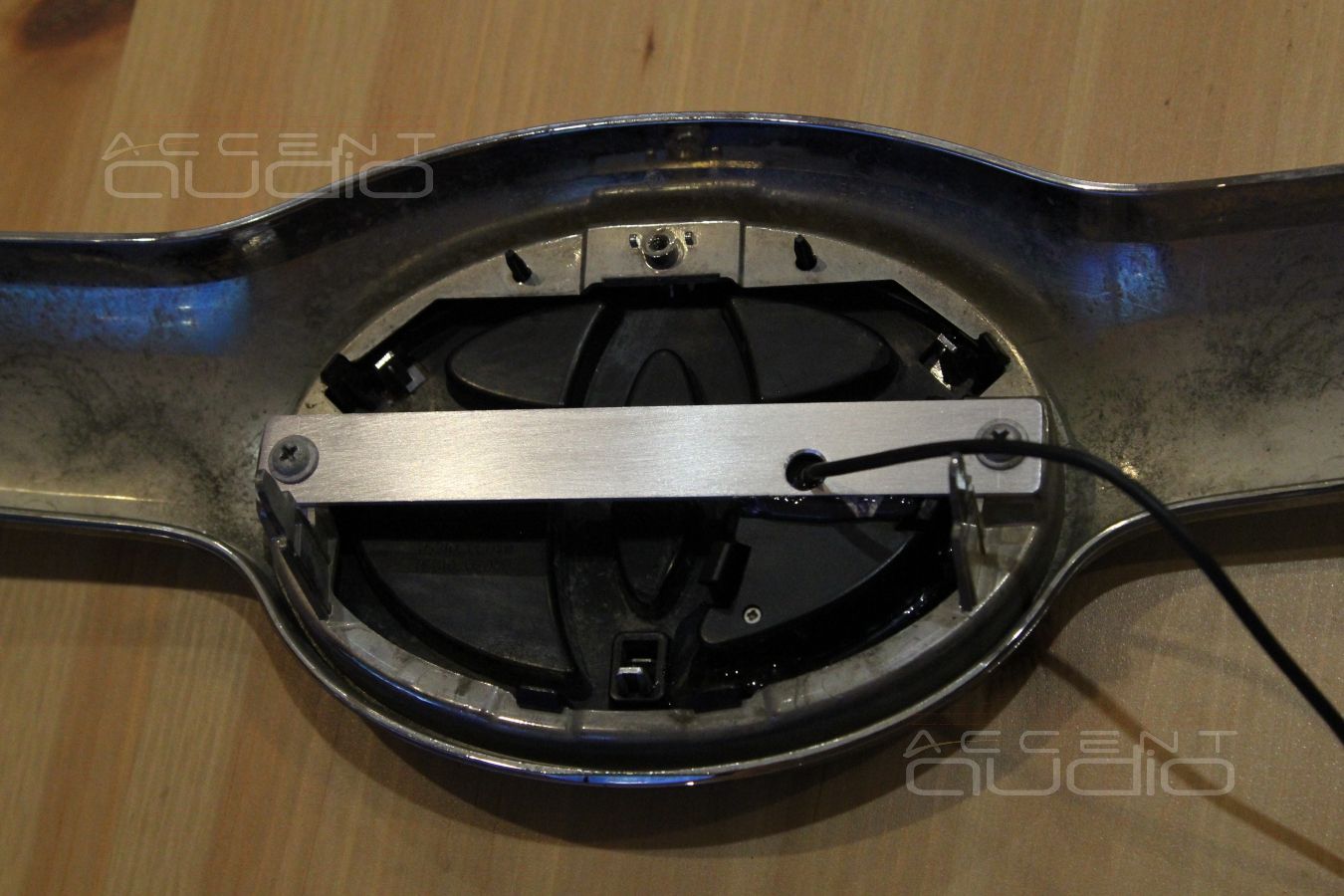

Несколько фото качества крепежа и установки новой фронтальной камеры, которая включается на 15 секунд после выключения задней передачи - чтобы вам удобно было парковаться.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.

Звук.JBL отдыхает.
