УАЗ Патриот: добавить необходимое, Установка магнитолы

Почему мы не постеснялись похвастать элементарной установкой магнитолы в УАЗ Патриот тут, на сайте, где мы обычно публикуем работы значительно более сложные и поэтому интересные ?

Наш постоянный клиент и приятель попросил сделать БЮДЖЕТНО, но НАДЕЖНО элементарный звук, удобство управления и воспроизведения с телефона, камеру заднего вида на абсолютно голый УАЗ Патриот. Что может быть проще ? Работы на 3-4 часа и набор самых простых и дешевых железок, а оказалось, что все совсем не так просто...

Установочная глубина магнитолы в УАЗ Патриот = ДО 8 см. Значит никакие стандартные 2 дин медиаресиверы с CD приводом не подходят. Если конечно не выпиливать воздуховод, который идет сразу за магнитолой.

Ищем магнитолы с уменьшенной установочной глубиной и…. находим китайские, которые хоть и обладают функционалом платформы Android, но могут подвести в самый неподходящий момент, так как китайская магнитола – она и в Африке китайская, а уж дешевая китайская – тем более под сомнением. Смотрим, что нам предлагают старички Alpine, Pioneer, Kenwood, JVC.

Alpine – очень дорого для нашей затеи, даже не смотрим на Alpine iLX700
Pioneer – не предлагает магнитол с уменьшенной посадочной глубиной
Kenwood – предлагает нам модель DMX110BT, но ее нет сейчас в продаже, цена 11000р
JVC – предлагает сразу несколько моделей с укороченной базой: KW-M14 (нам не годится, нет Bluetooth), KW-M730BT – запредельно дорог (23000р), KW-M24Bt – НАШ ЕДИНСТВЕННЫЙ КАНДИДАТ (есть Bluetooth, цена ниже 10000р).

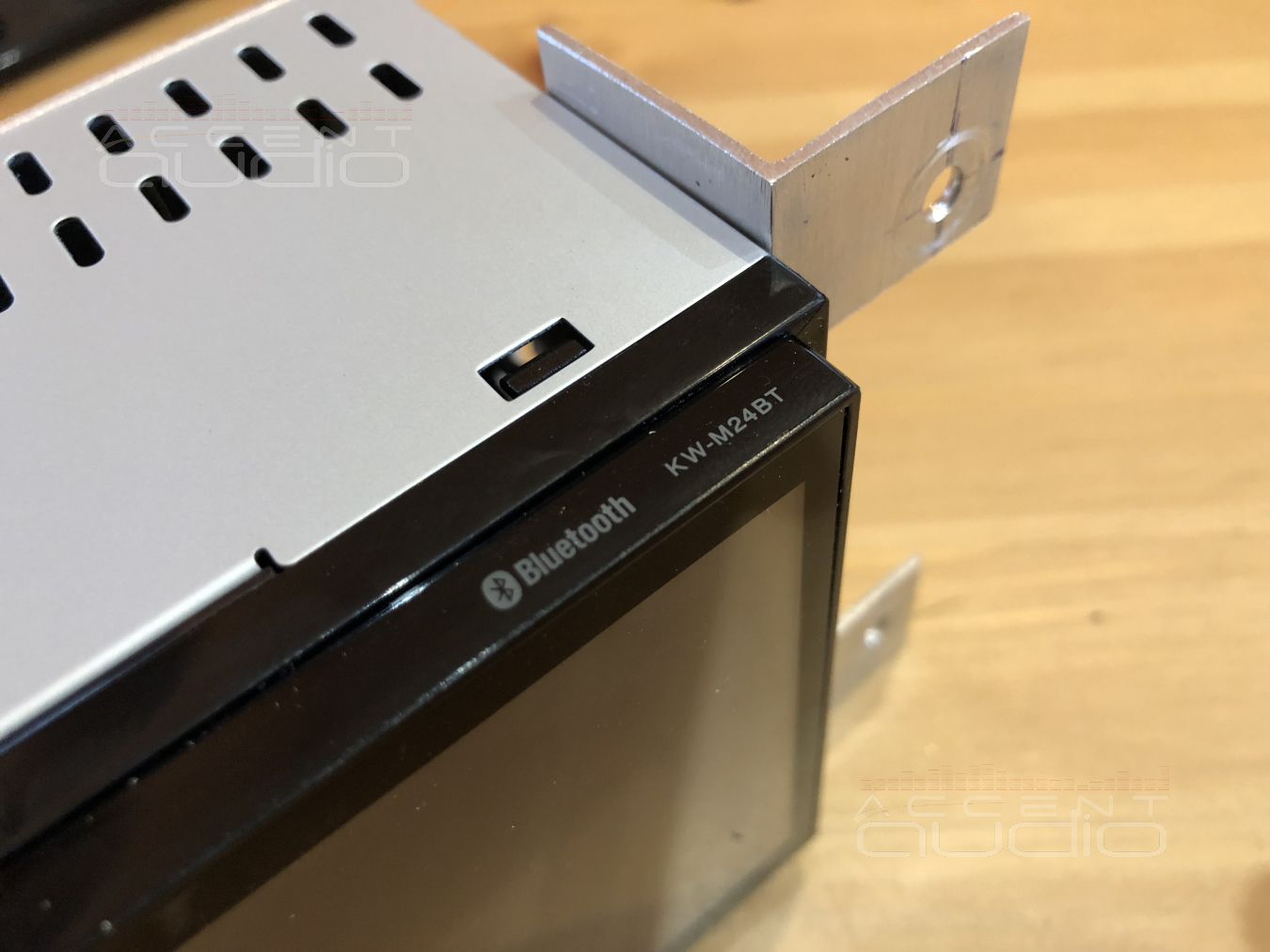

Для модели JVC KW-M24Bt производитель заявляет посадочную глубину 74,5 мм и НИГДЕ не написано, учитывает эта глубина ISO и антенный разъемы или нет. Покупаем на свой страх и риск.

Стандартно обзваниваем наших поставщиков с требованием предоставить нам переходную рамочку для установки 2Дин ресивера в УАЗ Патриот. Таких поставщиков три, все большие, у всех вполне вменяемые менеджеры, в большинстве случаев понимающие, что продают. Ответ от всех трех поставщиков: если ваш Патриот выпущен в 2017-2018 году, то рамка, которую мы можем предоставить, тупо просто не подойдет.

Ясно, но покупаем, так как альтернативы то все равно нет.

Заказчик очень просил, чтобы была у магнитолы крутилочка громкости, т.к. кнопки на руле в Патриоте отсутствуют, а ее, как вы видите, нет ни у JVC KW-M24Bt ни у его возможных аналогов. Принципиально. Изготовим внешний регулятор громкости. Это как раз наименьшая проблема.
Приступаем к установке.

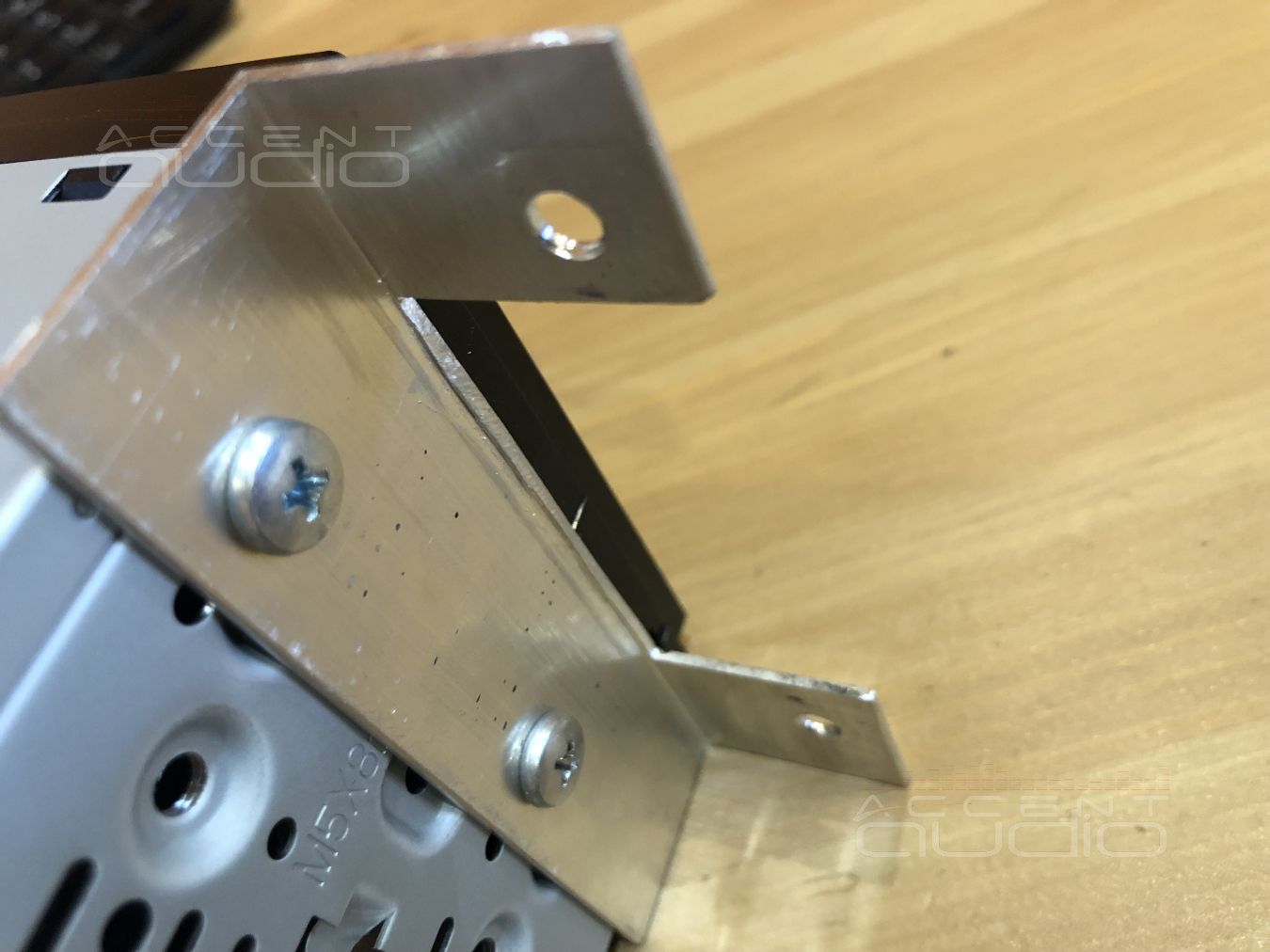

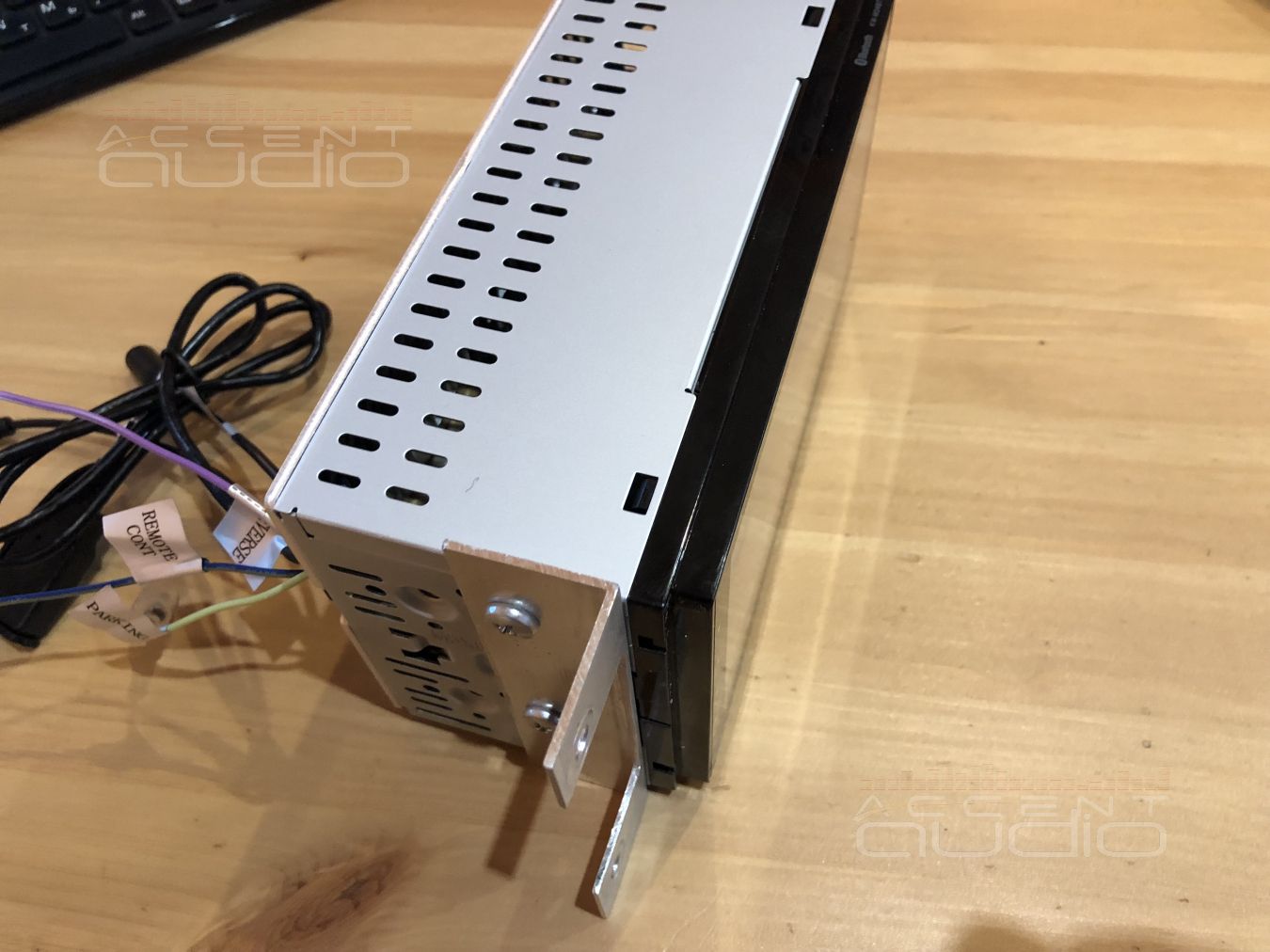

Крепежа для магнитолы в Патриоте нет. В комплекте с неподходящей рамкой его тоже нет. Изготавливаем.

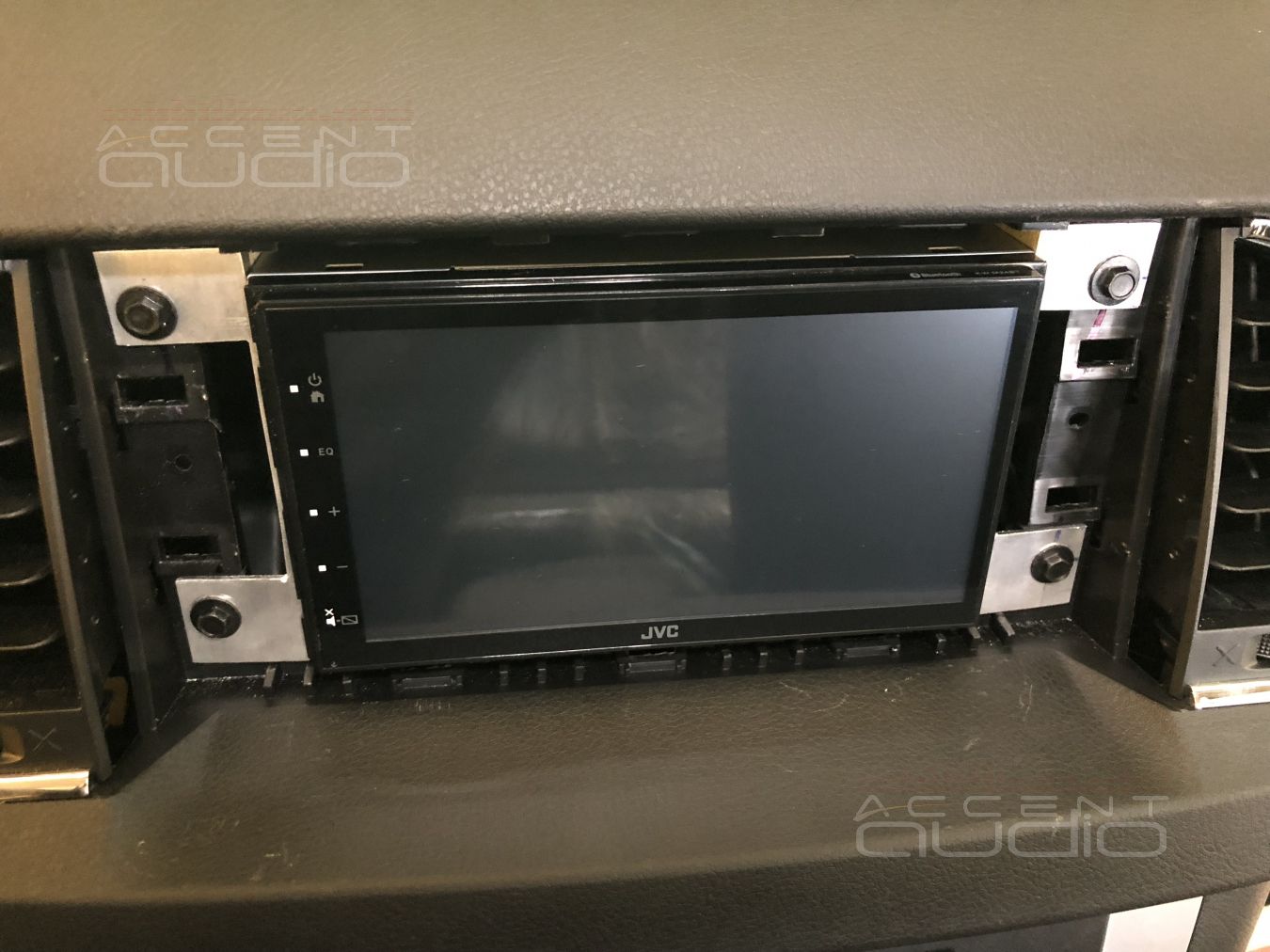

И все же JVC KW-M24Bt не проходит по глубине на каких-то 7мм. Чуть подогреваем воздуховод феном и… вуаля ! Магнитола уместилась, вся коммутация выполнена. Для антенны и разъема камеры заднего вида нашли угловые разъемы.

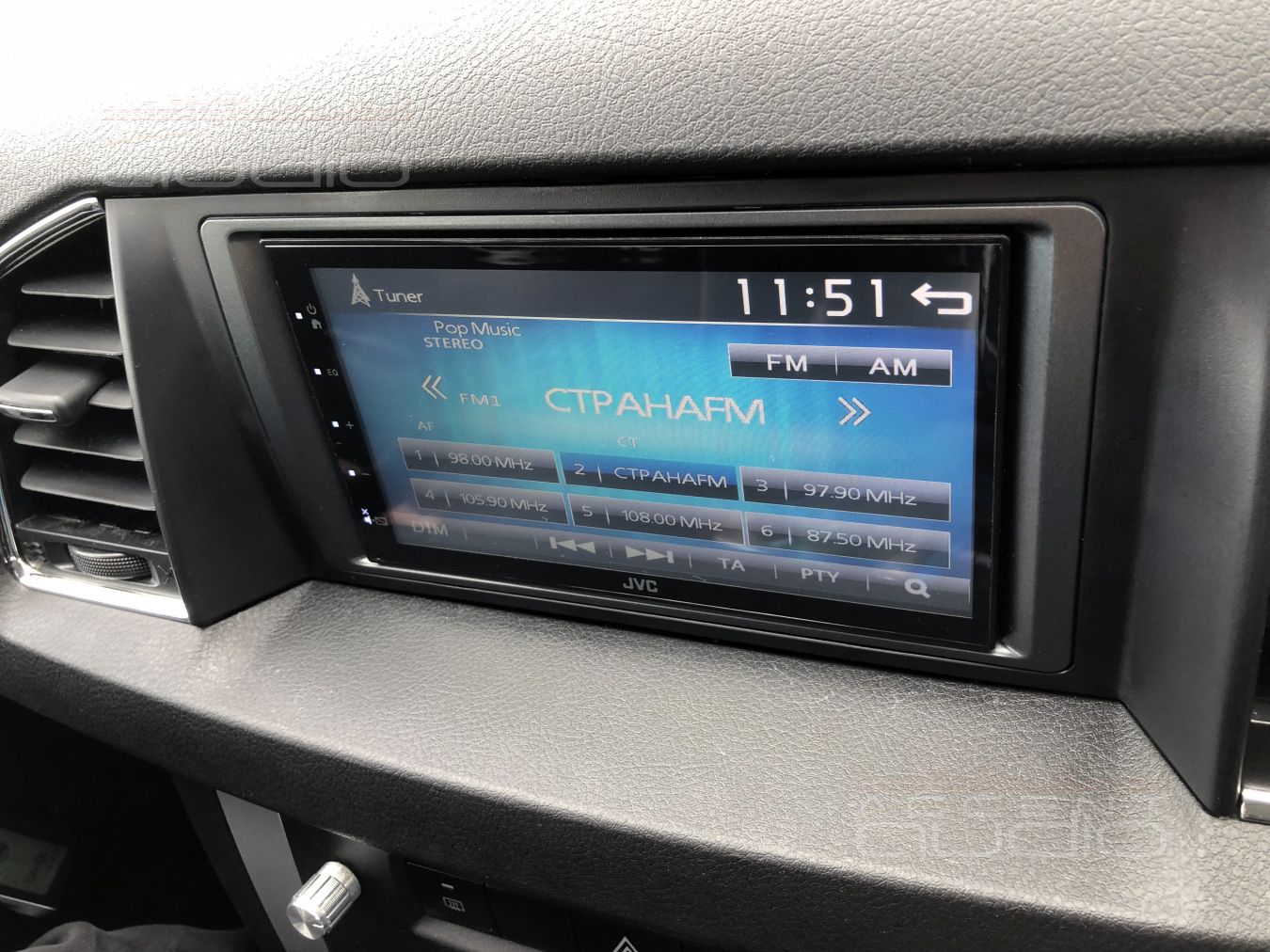

Рамка не подходит. Но не сильно Напильник клей золотые руки мастера = смотрите фото и видео.

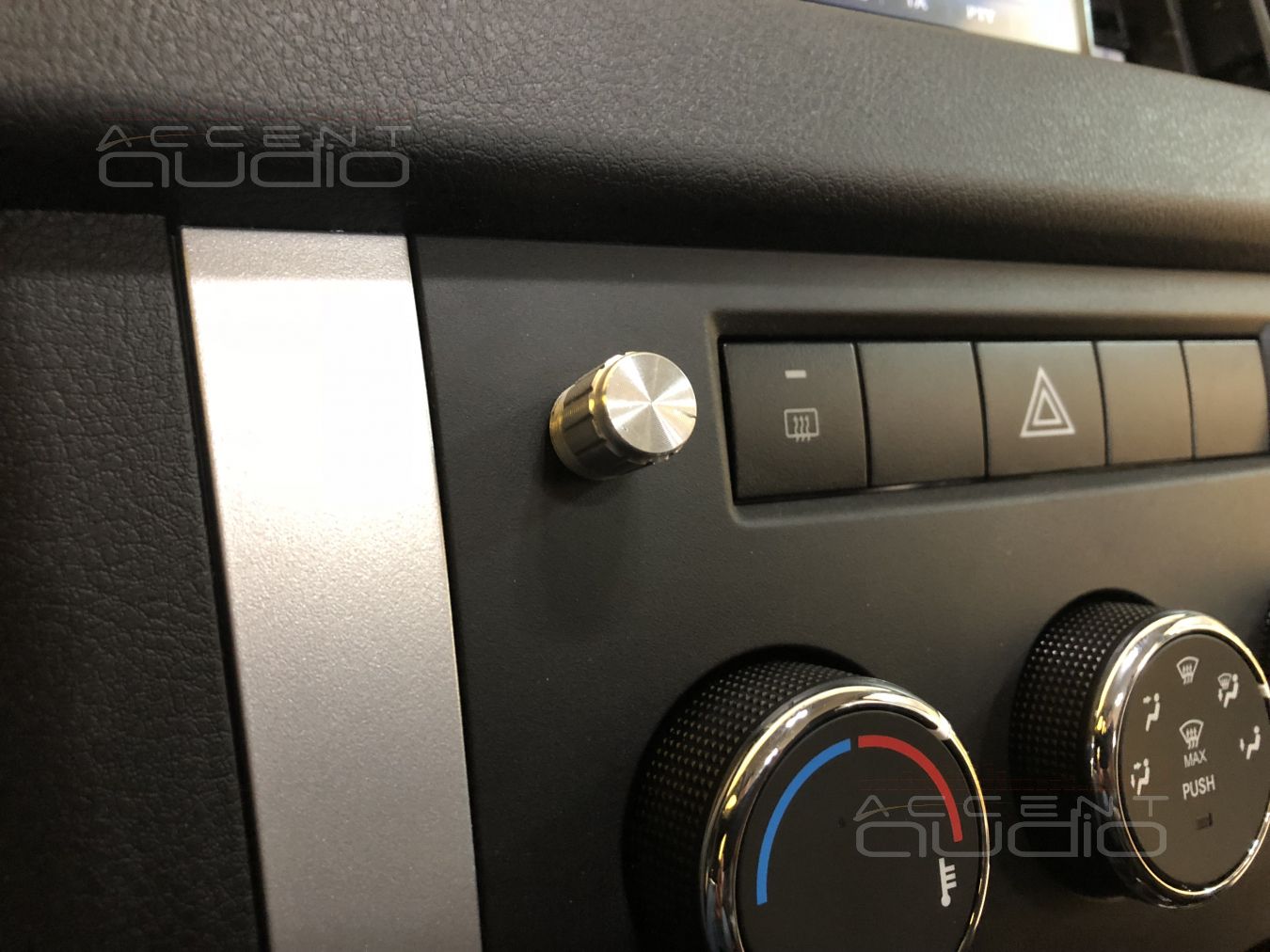

Энкодер для изменения громкости разместили даже удобнее, чем если бы он был на корпусе самой магнитолы.

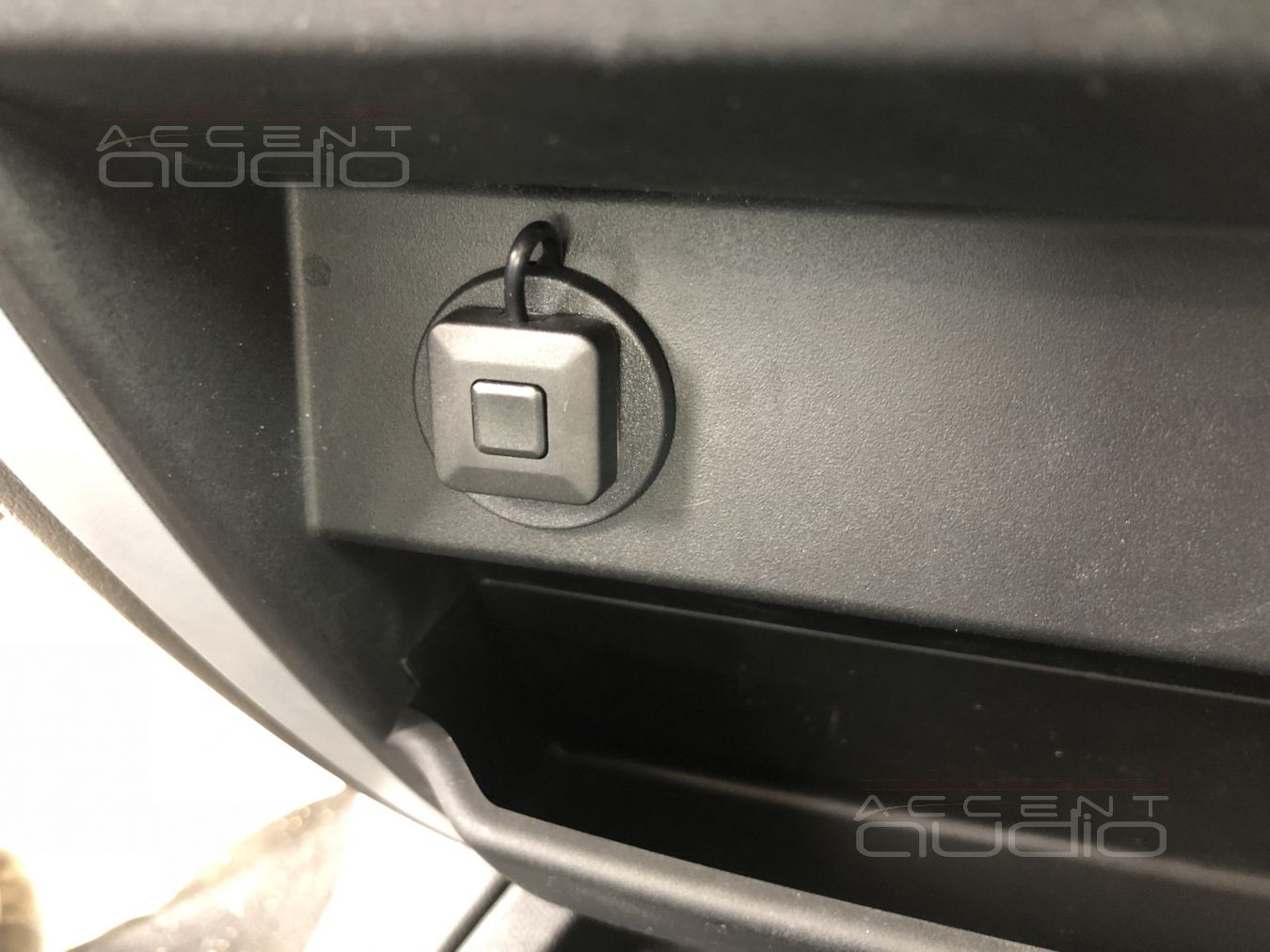

Камеру заднего вида установили внутри салона, за стеклом задней двери. Камера довольно дорогая, но и эффективность ее работы вы оцените посмотрев короткий видеоролик. Кнопка изменения вида – сразу под магнитолой.

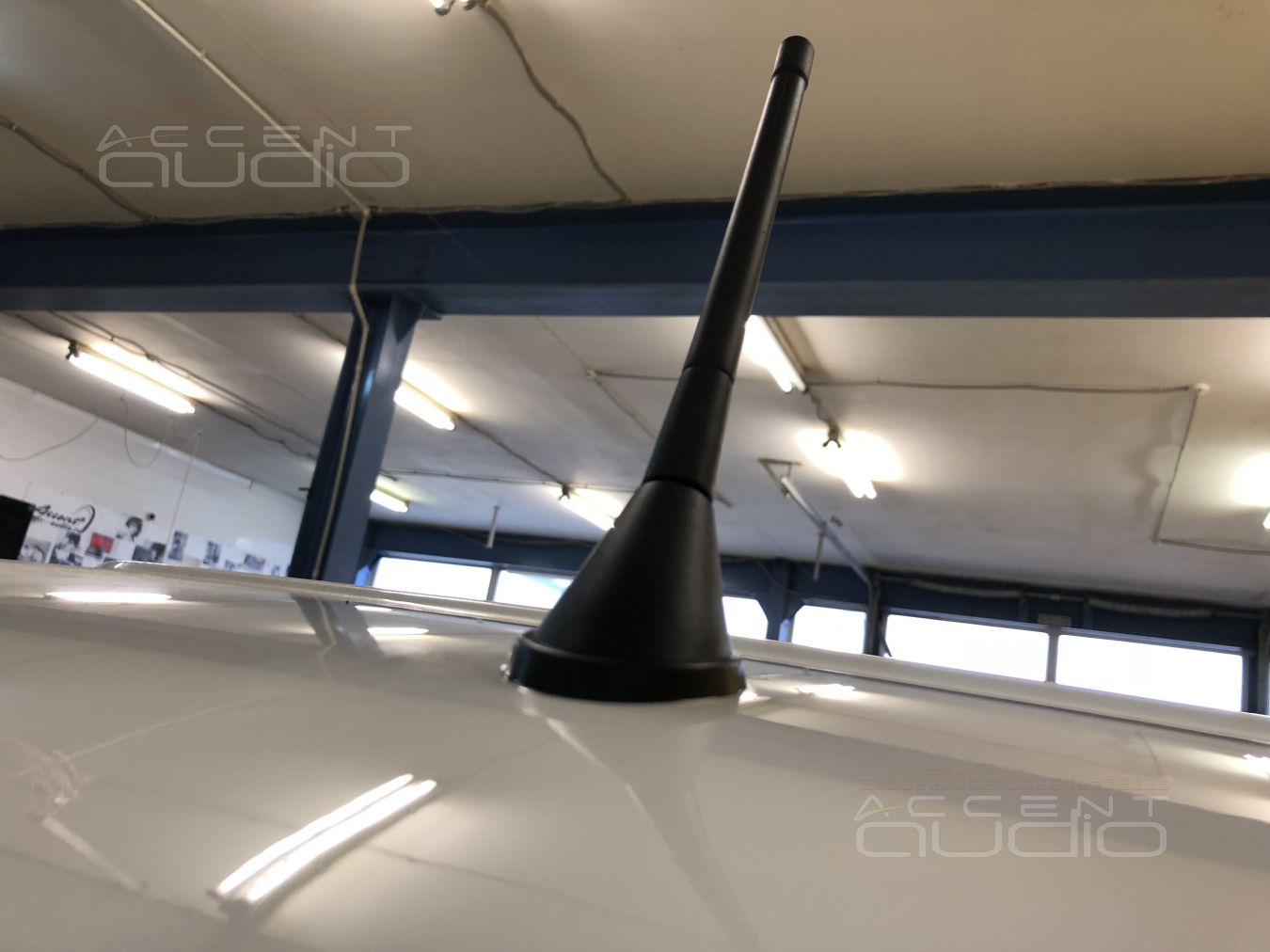

Для антенны на крыше Патриота уже есть отверстие с резиновой заглушечкой. Было бы глупо установить наклеиваемую на стекло антенну Bosh, которая работает крайне сомнительно, когда есть такая роскошь, как врезная внешняя антенна, отверстие для которой УЖЕ есть с завода, а добраться к нему можно просто сняв плафончик внутреннего освещения.
