Работа: Smart Roadster

Дата: 02 Сентября 2010

ввв: www.accent-audio.ru

- Как и какой сабвуфер можно разместить в Smart

- Процесс виброизоляции и замены акустики

- Шумоизоляция

- Установка магнитолы Alpine

- Установка усилителя

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Наши работы / mercedes / smart roadster

Конечно же, первым делом, мы искренне просим прощенья у владельцев автомобилей Smart за слово мотоблок в названии статьи.

Но отказаться от этого сравнения никак нельзя, потому что все 15 часов, которые провел этот автомобиль в студии, слово, прилипшее к маленькому автомобилю с подачи одной из команд КВН, повторялось наверное раз 100. Кстати мы вспомнили об этом не просто так: наш Smart Roadster был оснащен турбинами и выхлопами, повышающими спортивные качества этой машины, работа которых нам видна не была, но рев от маленькой машинки, которая медленно и аккуратно переезжала порог наших ворот, стоял очень громкий, однако по своей тональности, как-бы не дотягивающий до автомобиля :)

Понятно, что автомобиль в стенах нашей студии не за тем, чтобы поменять масло или разбитую фару, Smart Roadster ждет установки новой аудиосистемы, задача которой не только прилично звучать, но звучать нарочито громко, чтобы при открытой крыше и стеклах, музыку слушали не только пассажиры, ведь для того и нужен Smart Roadster: подъехал к крутому ночному клубу, крышу открыл - и фейс-контроль уже пройден.... можно въезжать :)

Перейдем все же к сути аудиоинсталляции. Проблем у нас две: сабвуфер в машине необходим, но занимать его корпусом и без того скромное подкапотное пространство нельзя, а в багажном отсеке есть место только для складной крыши и нескольких блоков сигарет, уложенных плашмя. Собственно места в багажнике значительно больше, но его занимает мотор, так грозно рычащий и потребляющий так мало бензина. Вторая проблема - двери. Штатные динамики имеют установочный диаметр 130мм и глубину 43мм, установлены в пластиковых стаканах обшивок.

Наше решение для этой машины уместилось ровно в 50 000р и выглядит следующим образом:

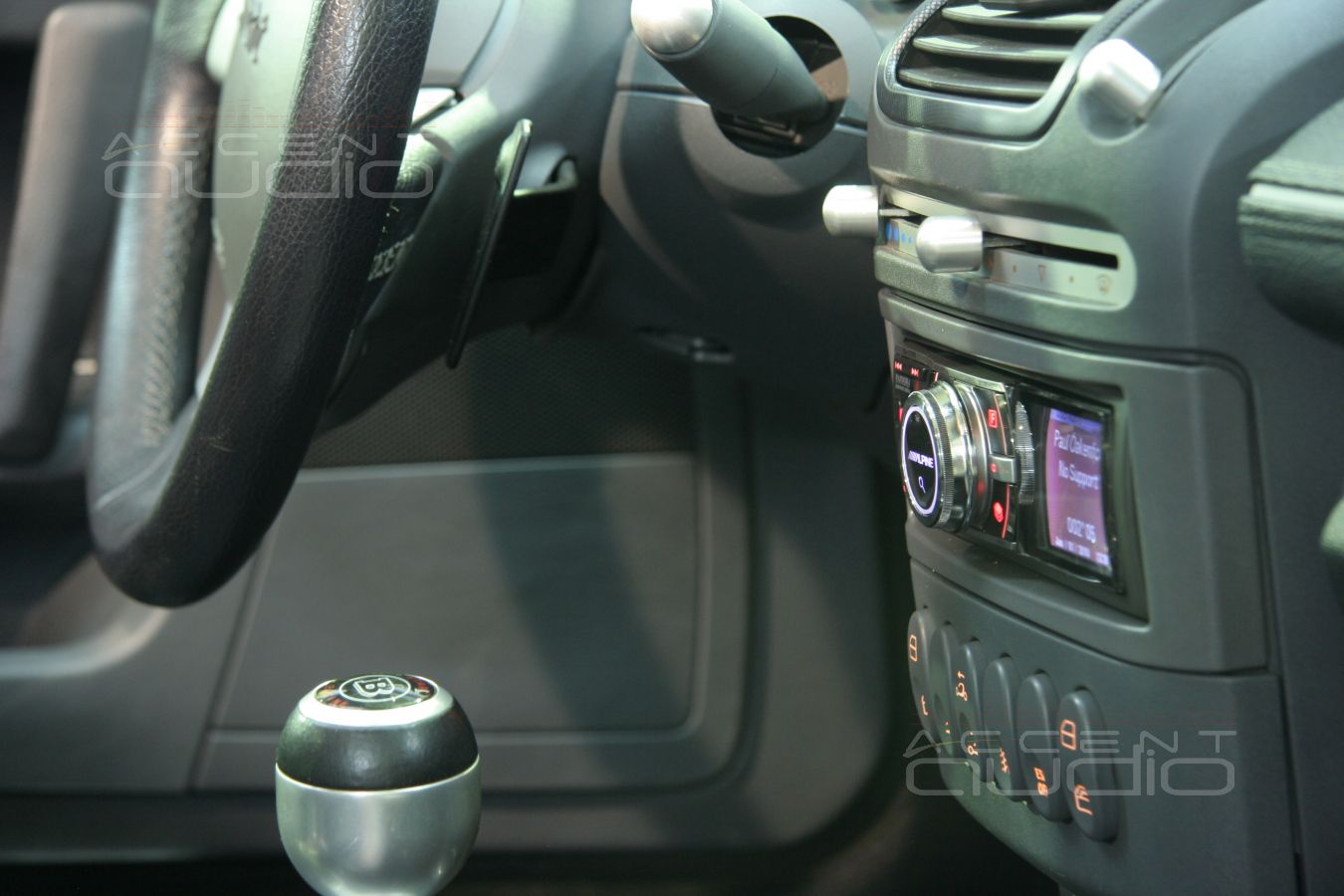

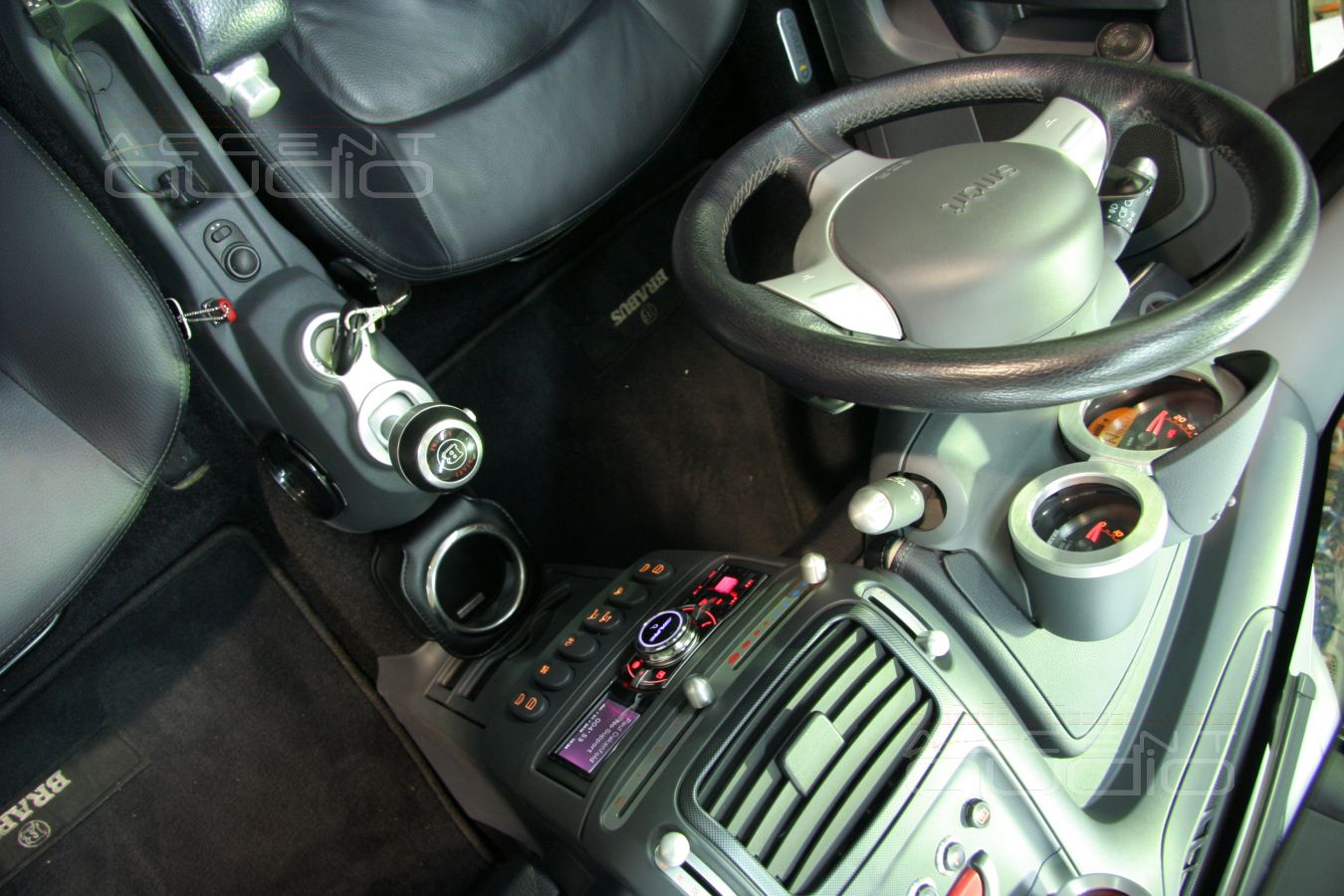

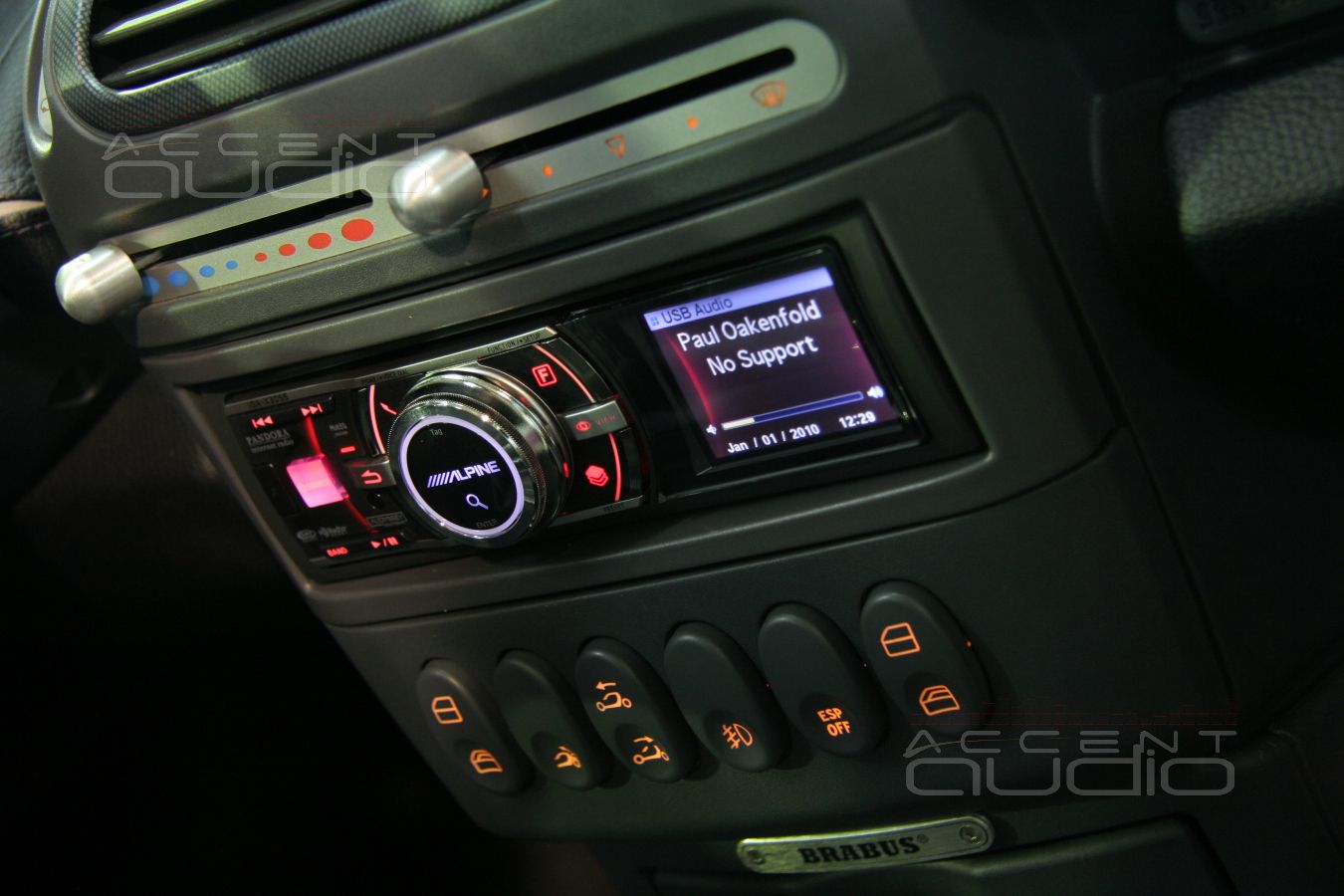

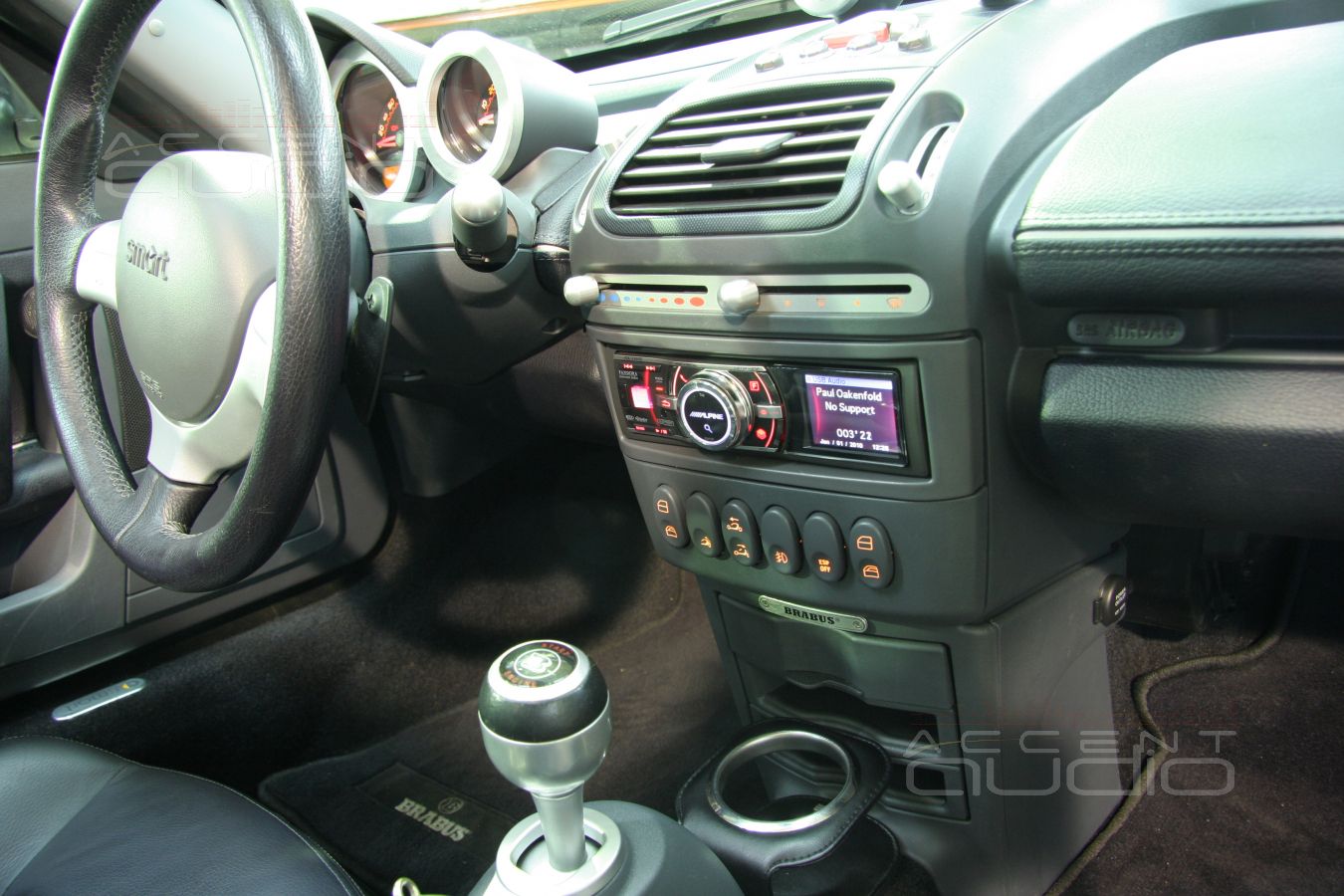

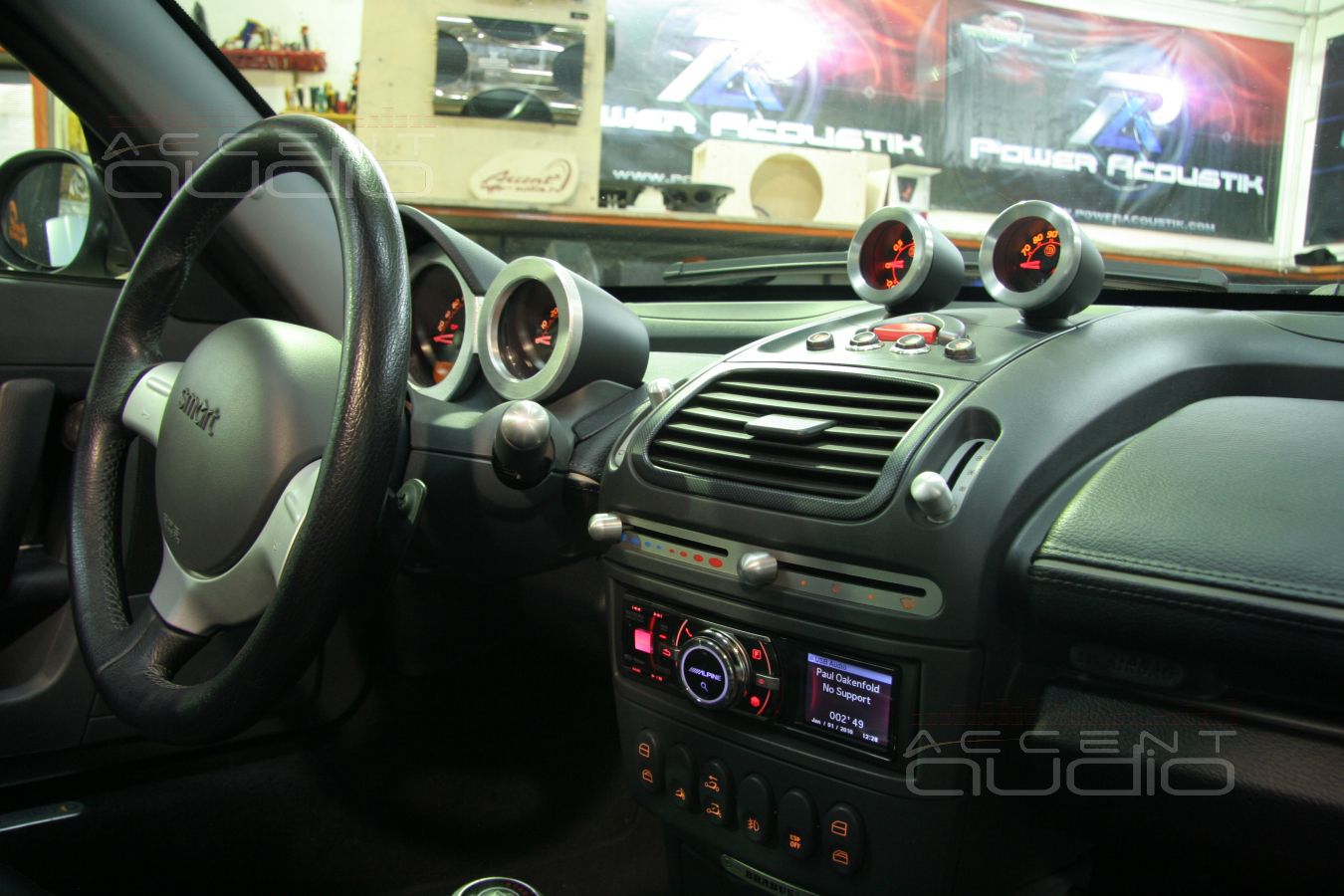

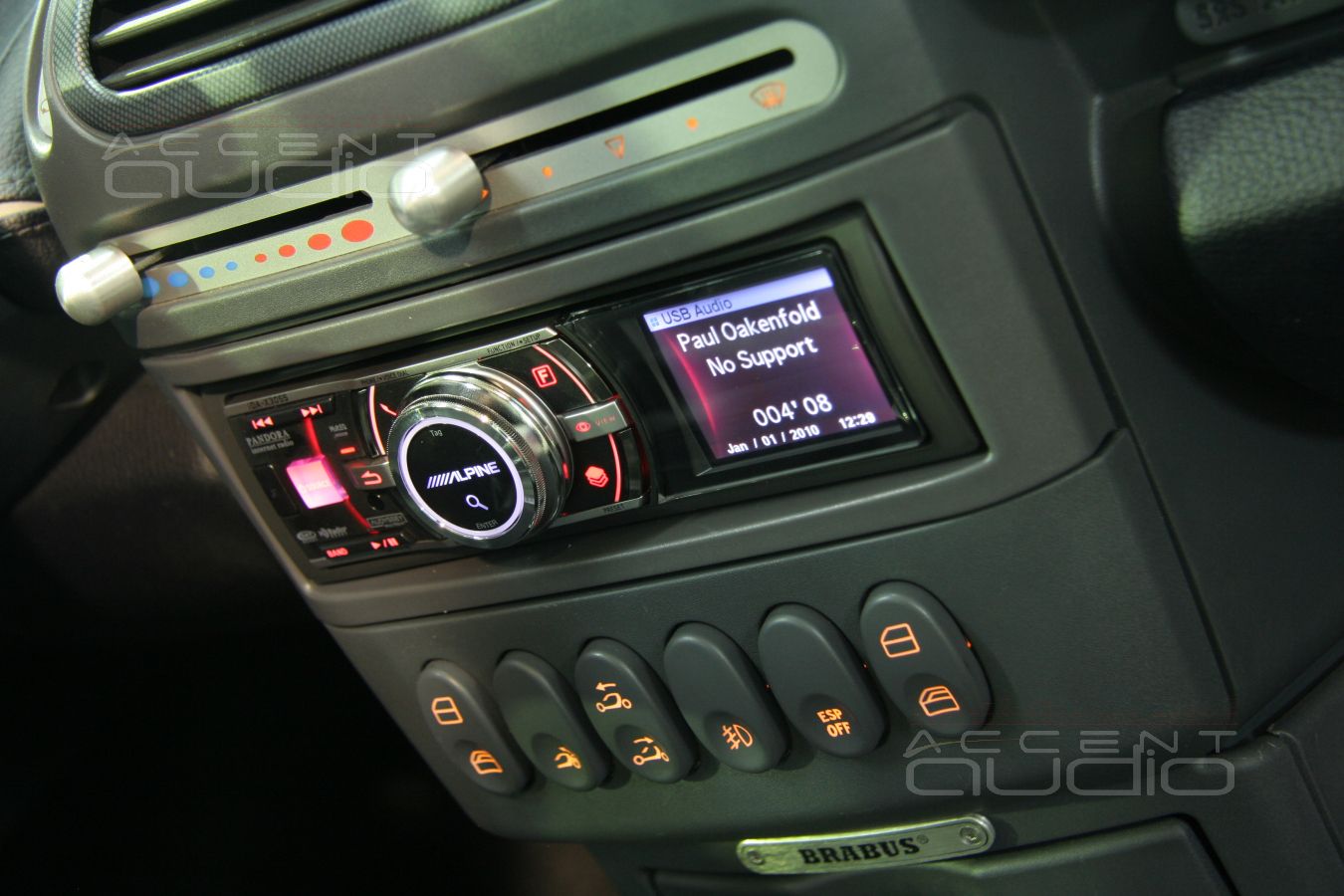

 - Головное устройство Alpine IDA-X313 - цифрофой медиа-ресивер, не имеющий привода для CD (все равно диски складывать в этой машине некуда), но обладающий приличным звучанием и всем необходимыми выходами, а так же возможностью прямого и полноценного подключения IPod, абсолютным фанатом которого является наш заказчик.

- Фронтальная акустика Focal 130 VRS -компонентная акустическая система с уменьшенной монтажной глубиной (slim-версия). Действительно очень трудно найти какие-либо другие динамики, которые обладают столь скромной глубиной и умеют так громко и основательно работать пищалками.

- Усилитель - Smart в мире автомобильных усилителей Eton MA 125.2, по сути полноценный музыкальный и довольно мощный усилитель, который немецкие гении уместили в коробочку, размером с  пакетик сока для детей.

- АКТИВНЫЙ (впервые в нашей студии за последние 3 года) сабвуфер Pioneer TS-WX77A. Почему мы выбрали именно этот активный сабвуфер станет понятно из нижеследующего фотоотчета. Габариты этого устройства (890 x 350 x 82 мм) абсолютно идентичны свободному объему заднего бардачка в  Smart Roadster.

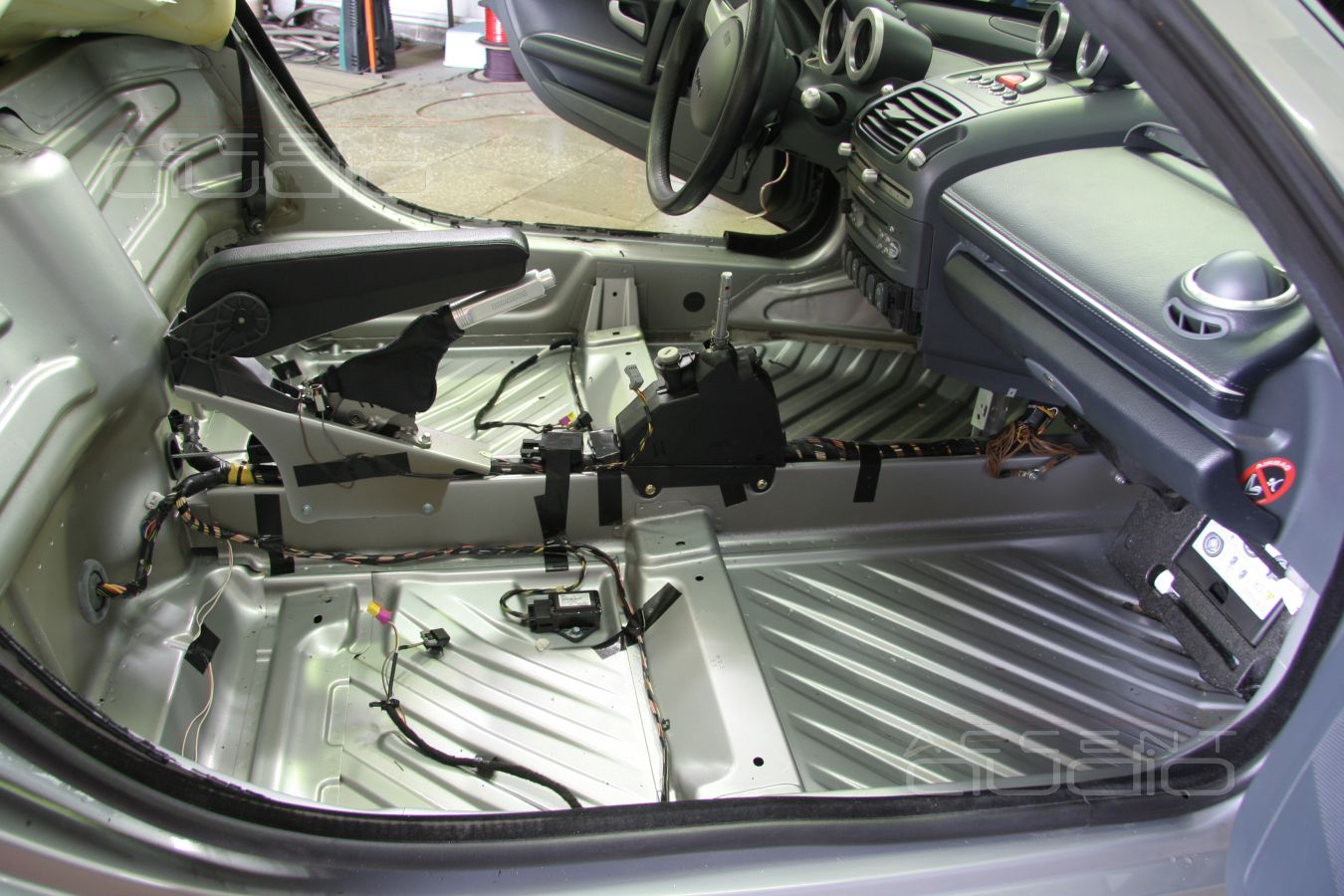

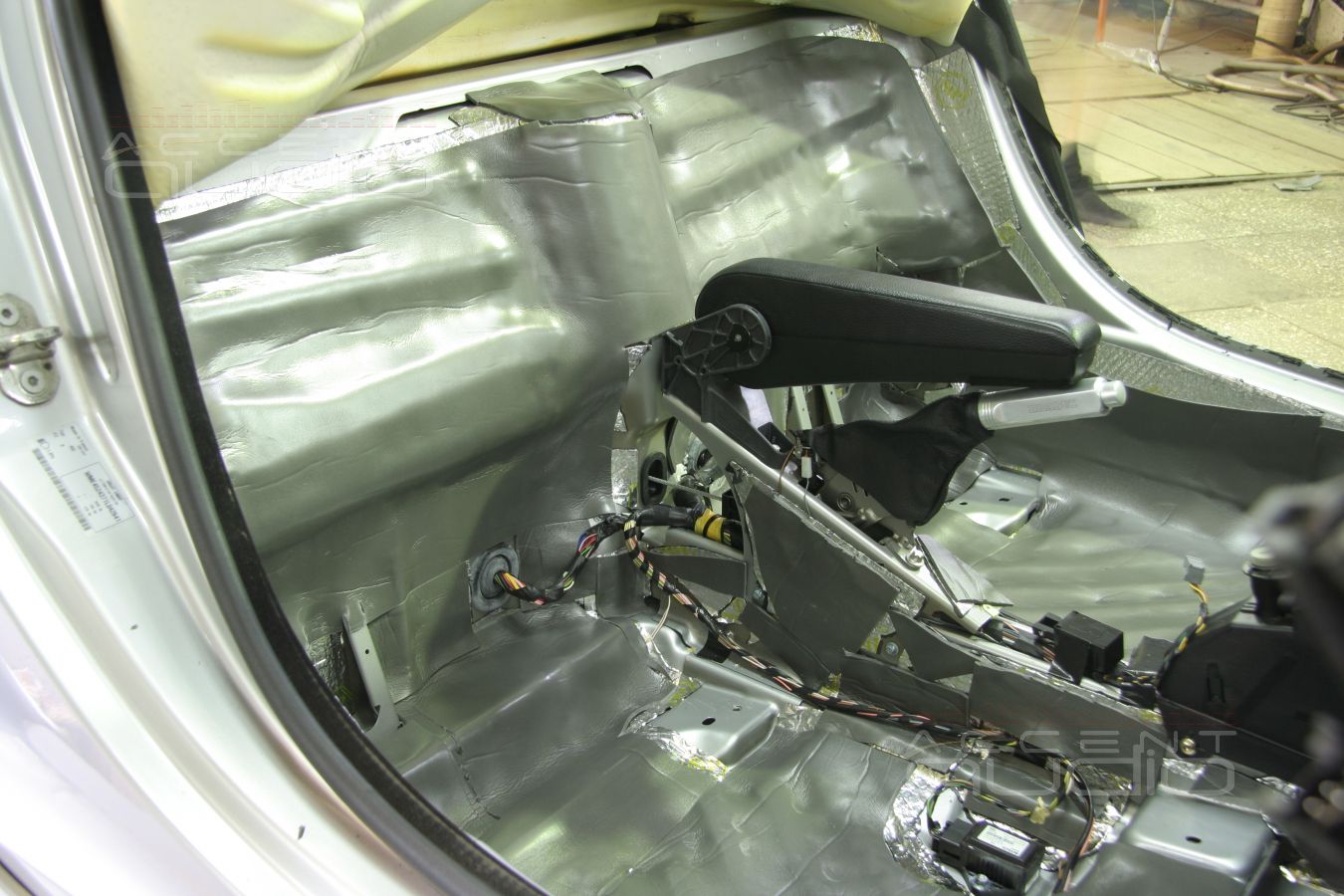

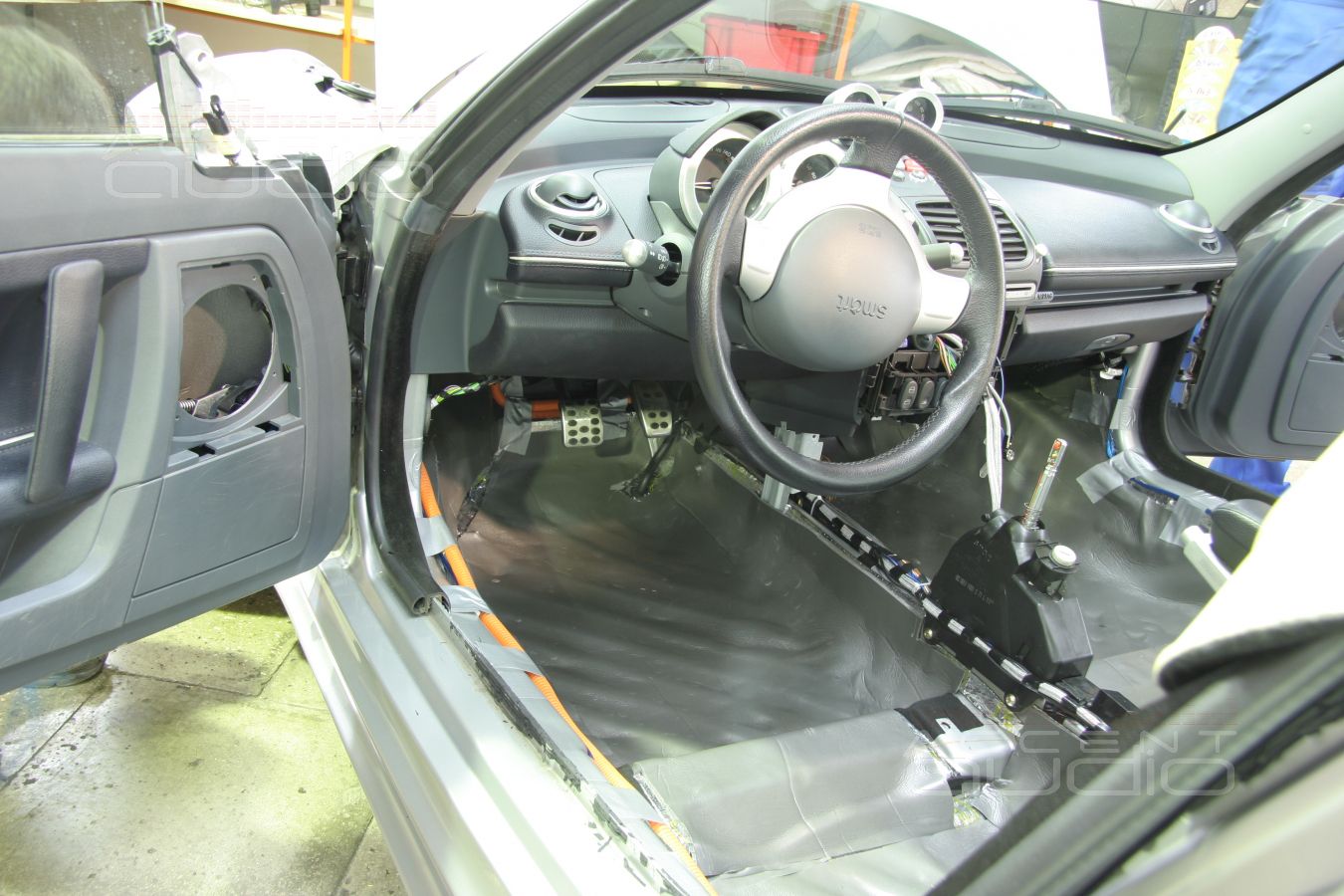

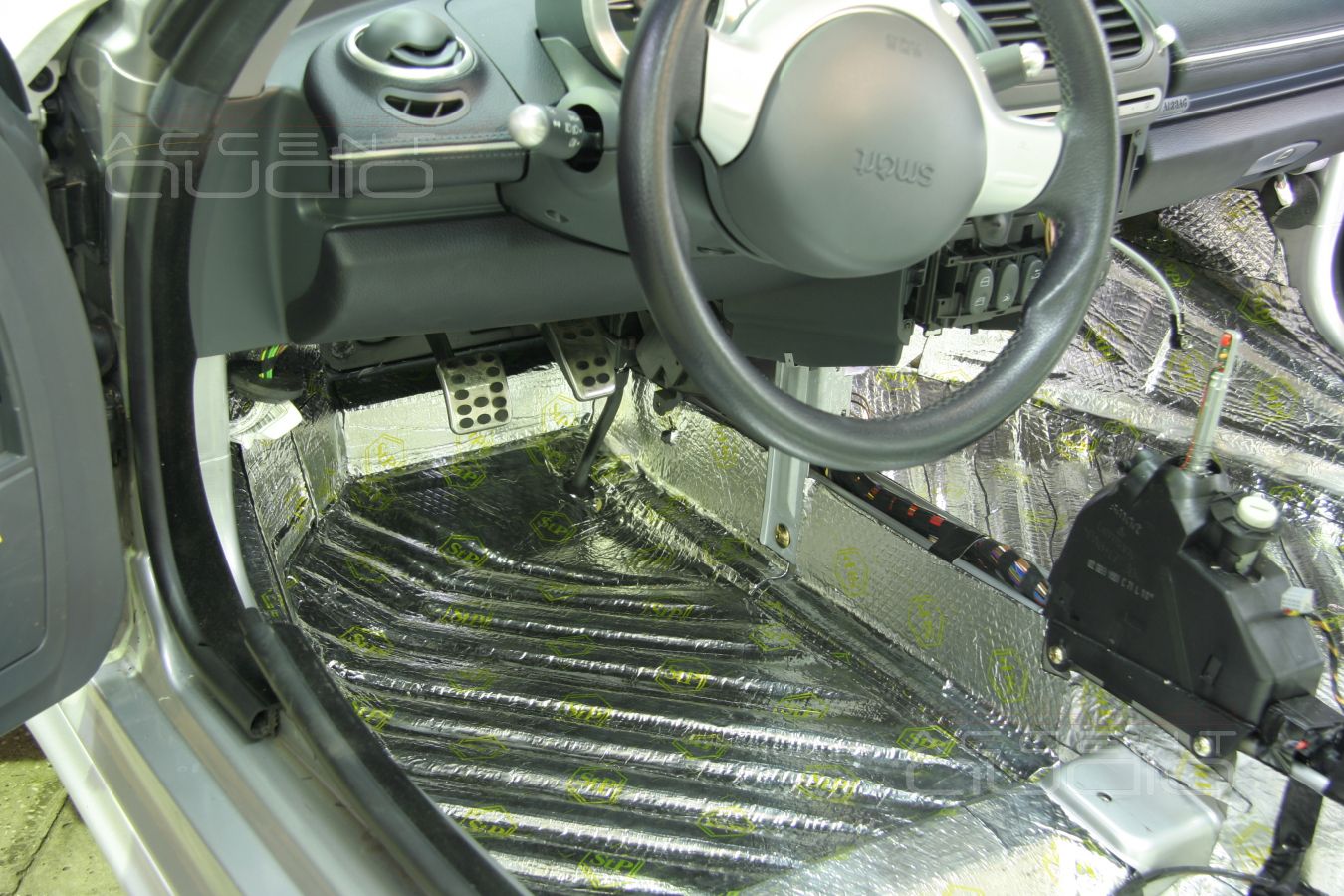

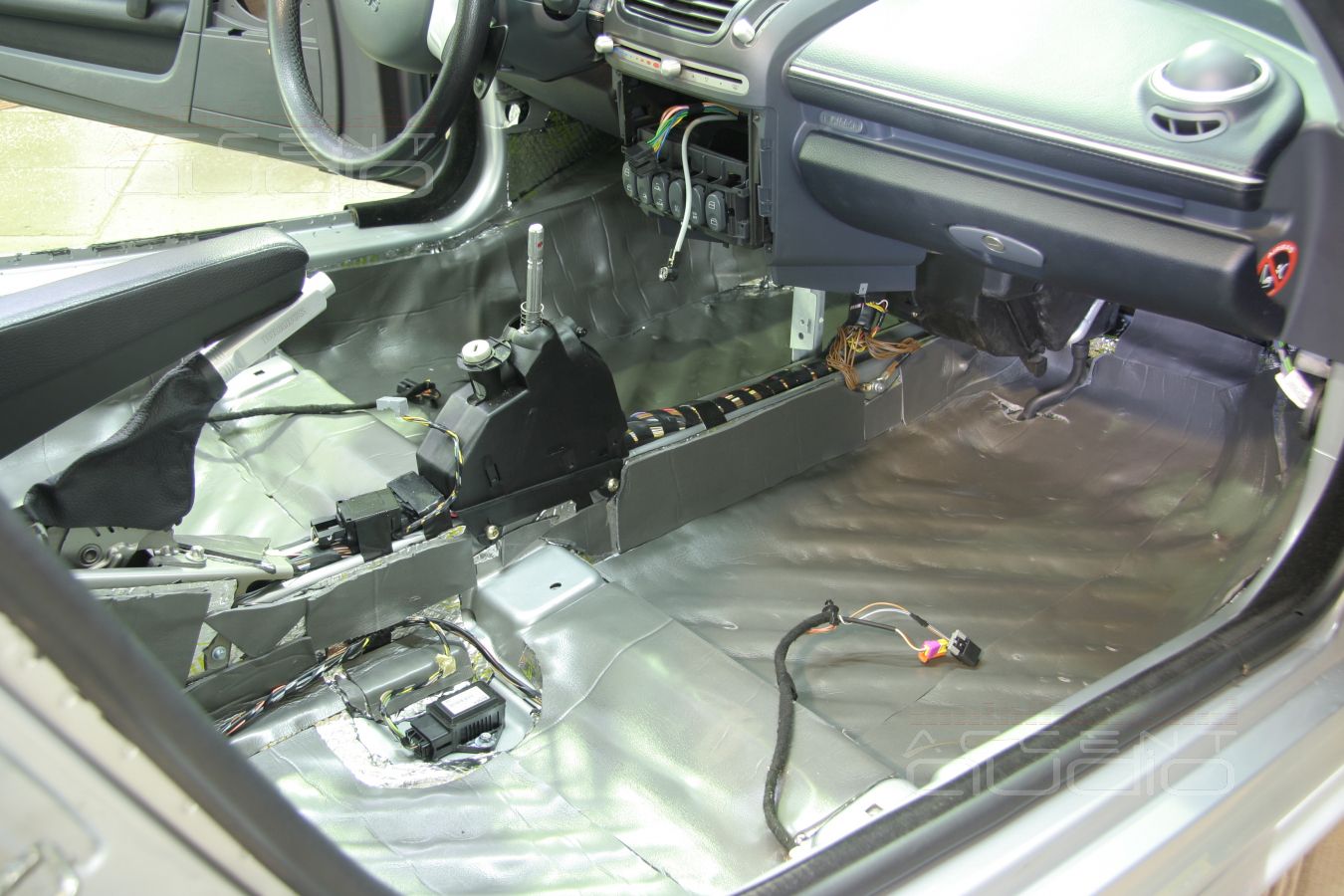

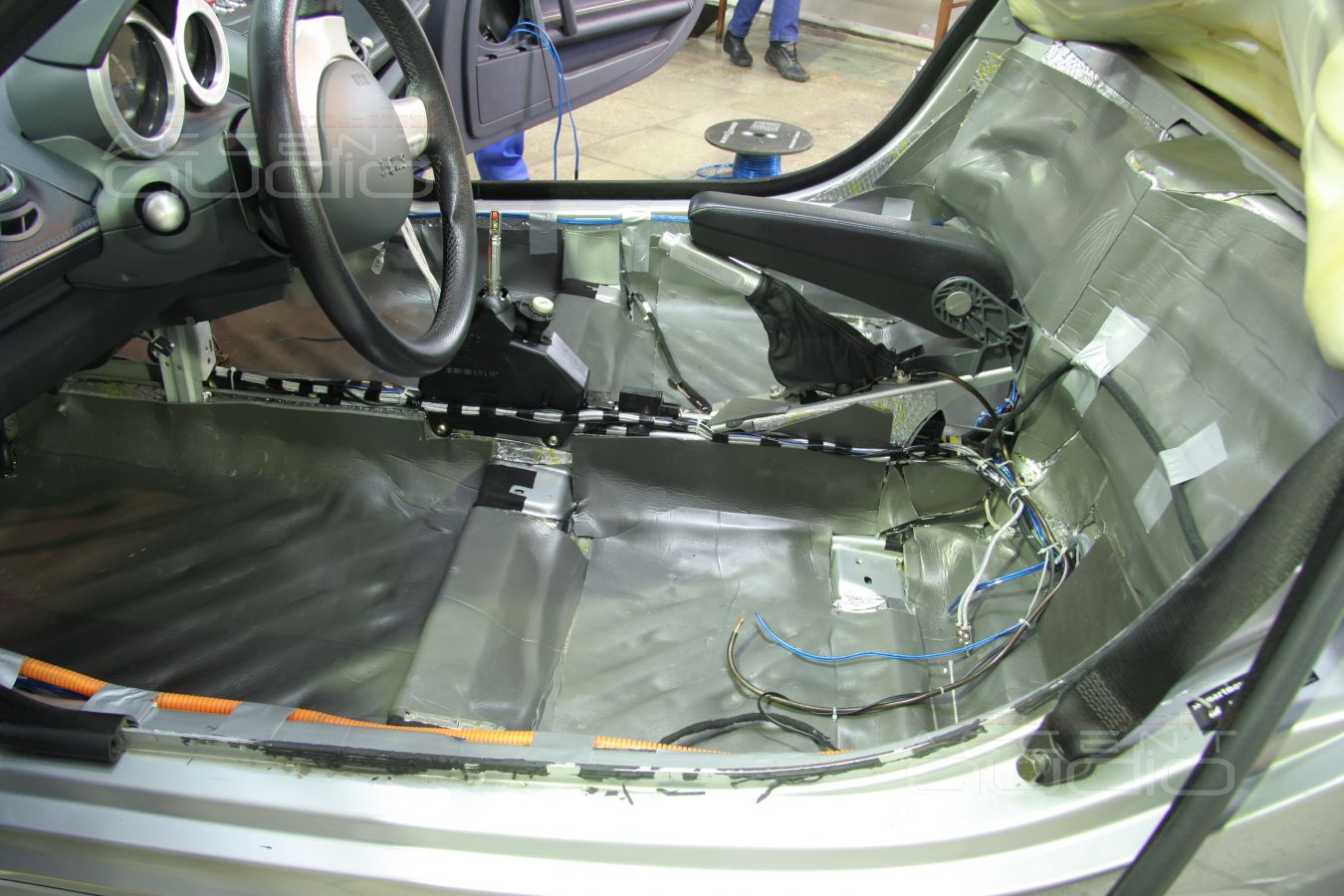

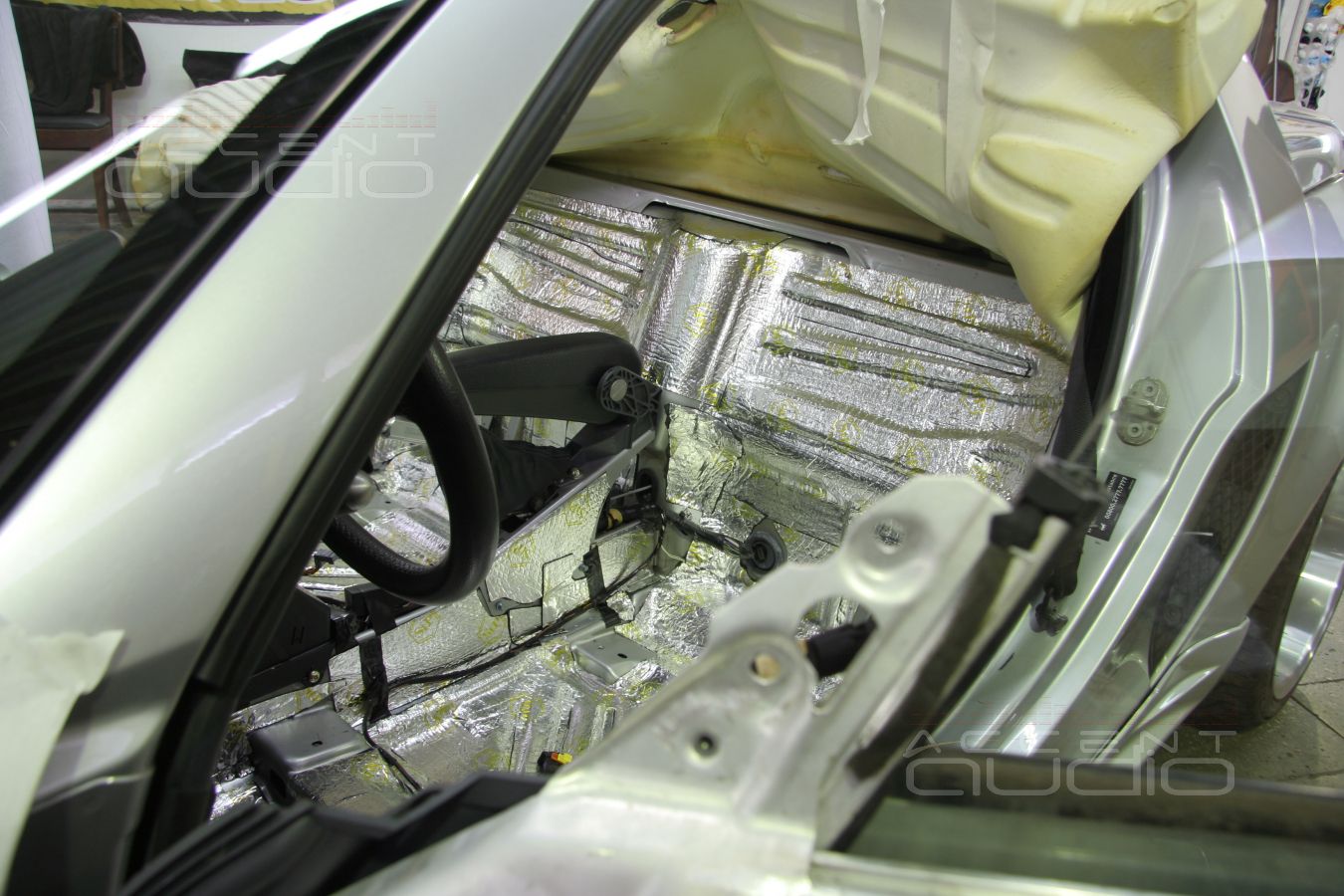

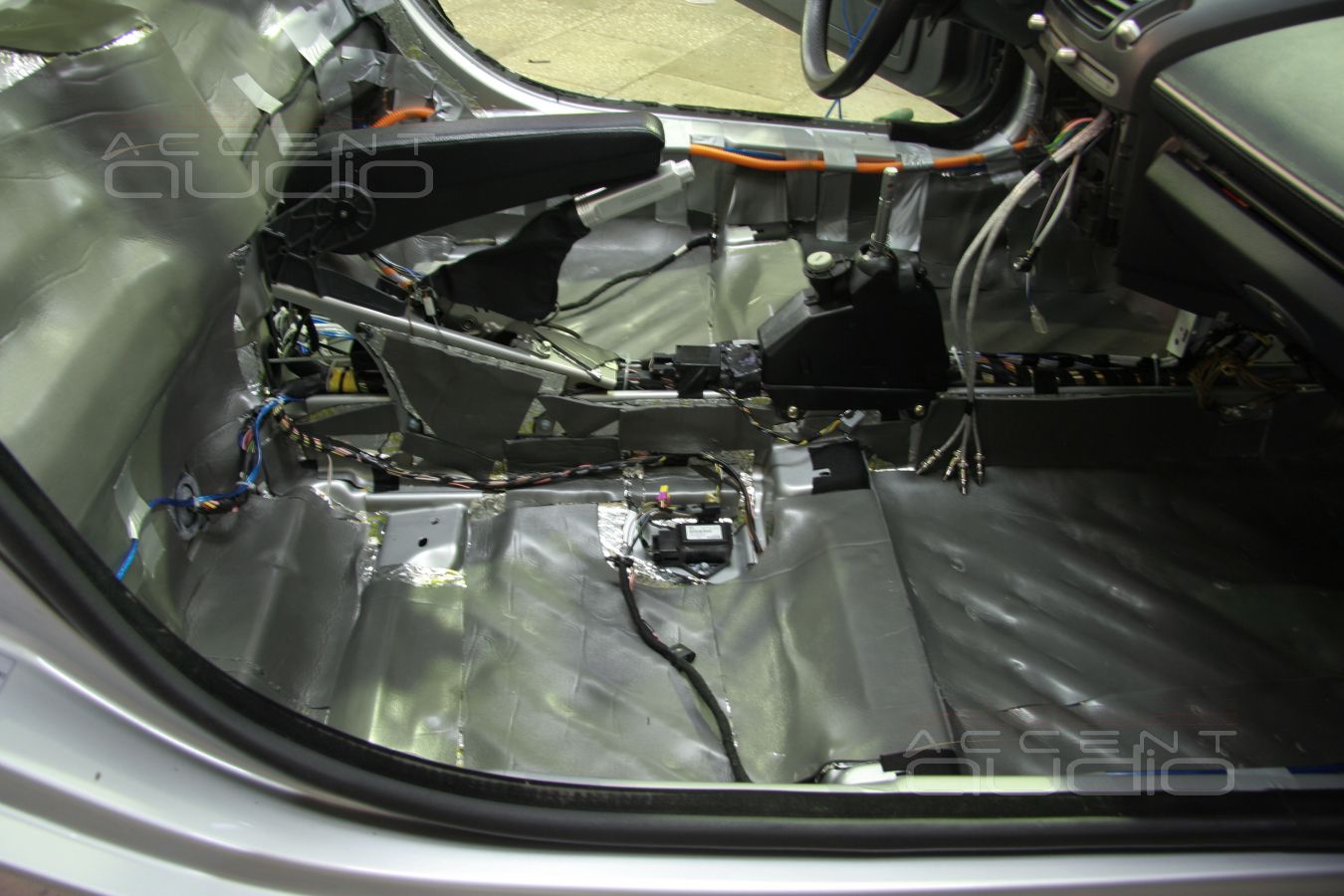

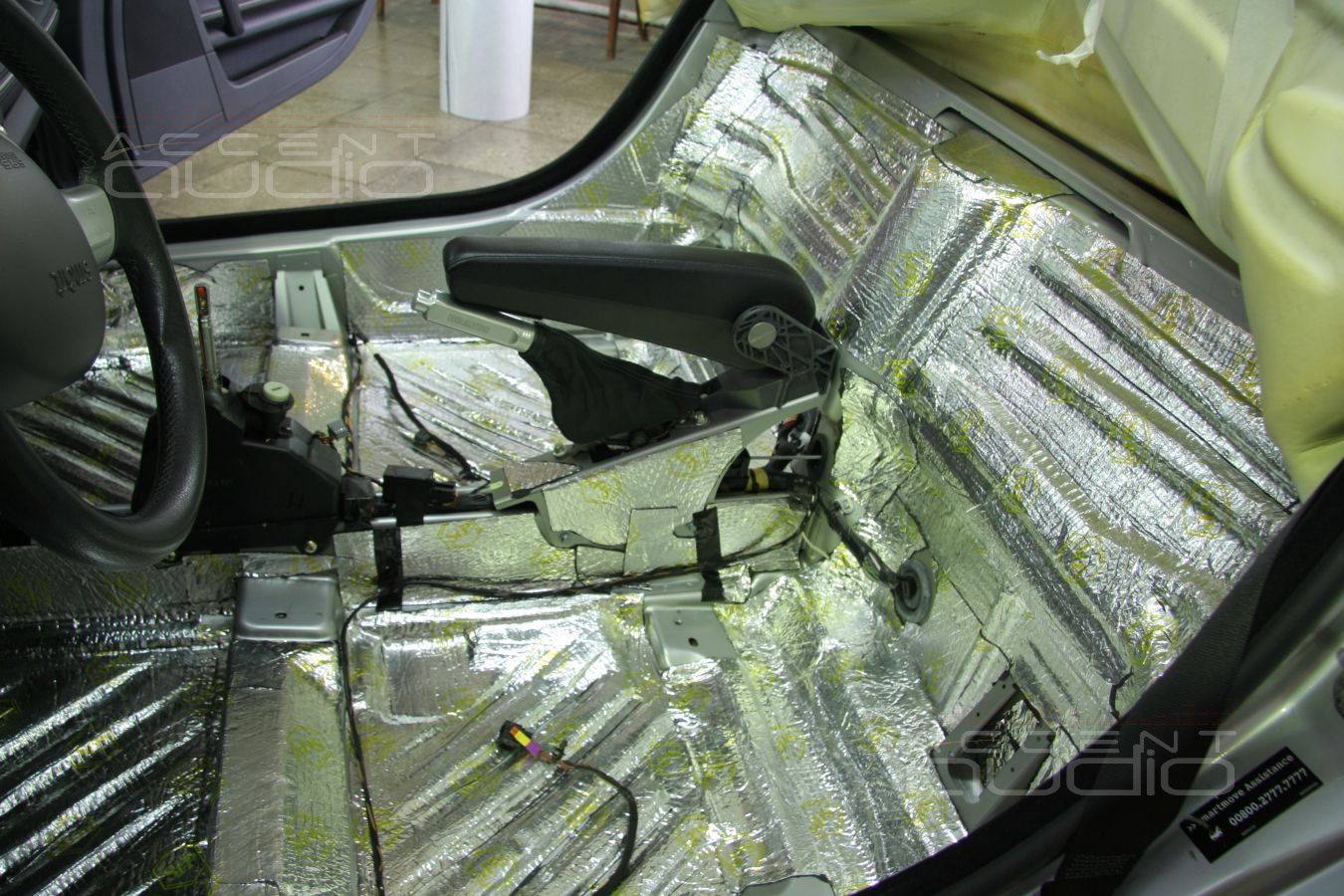

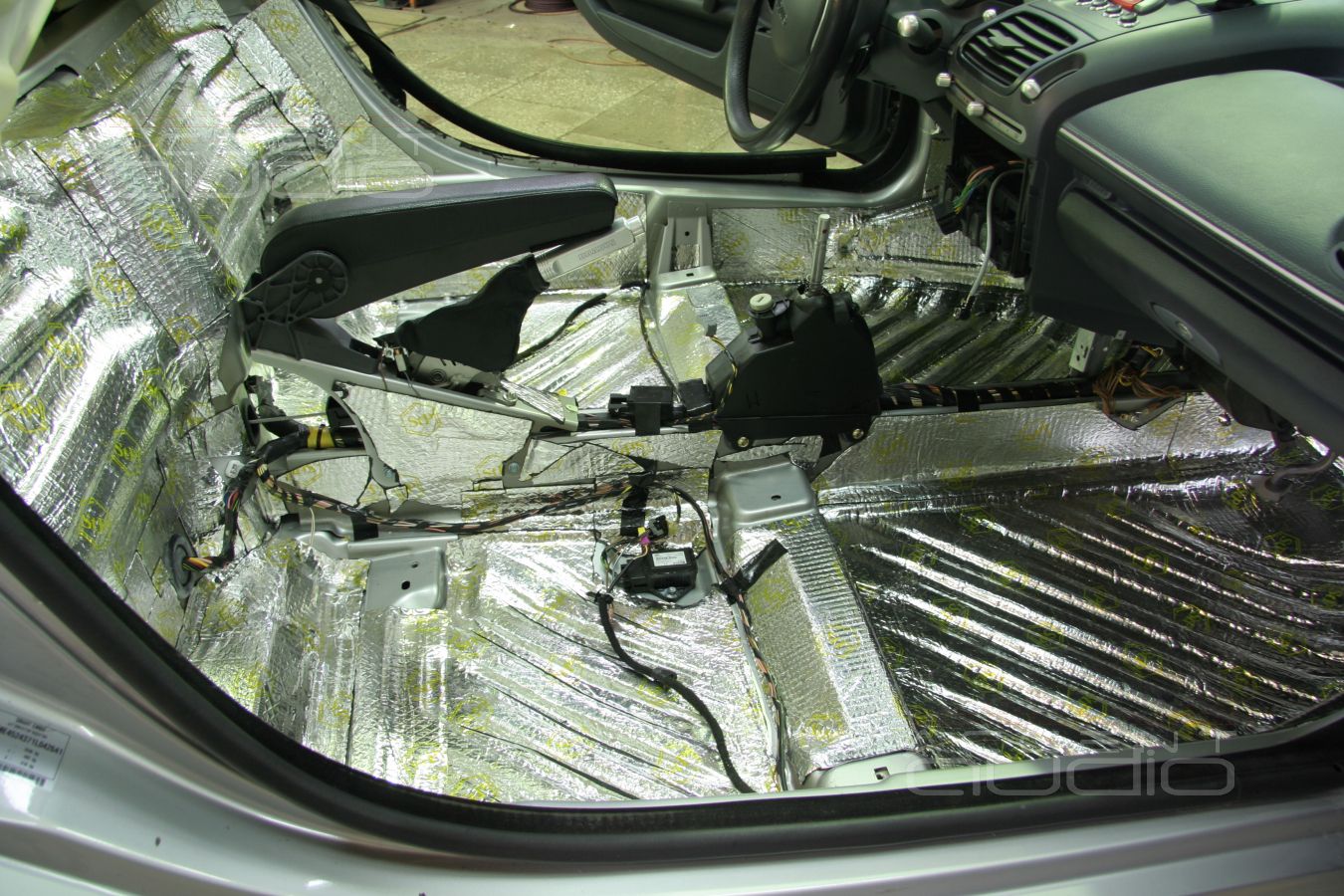

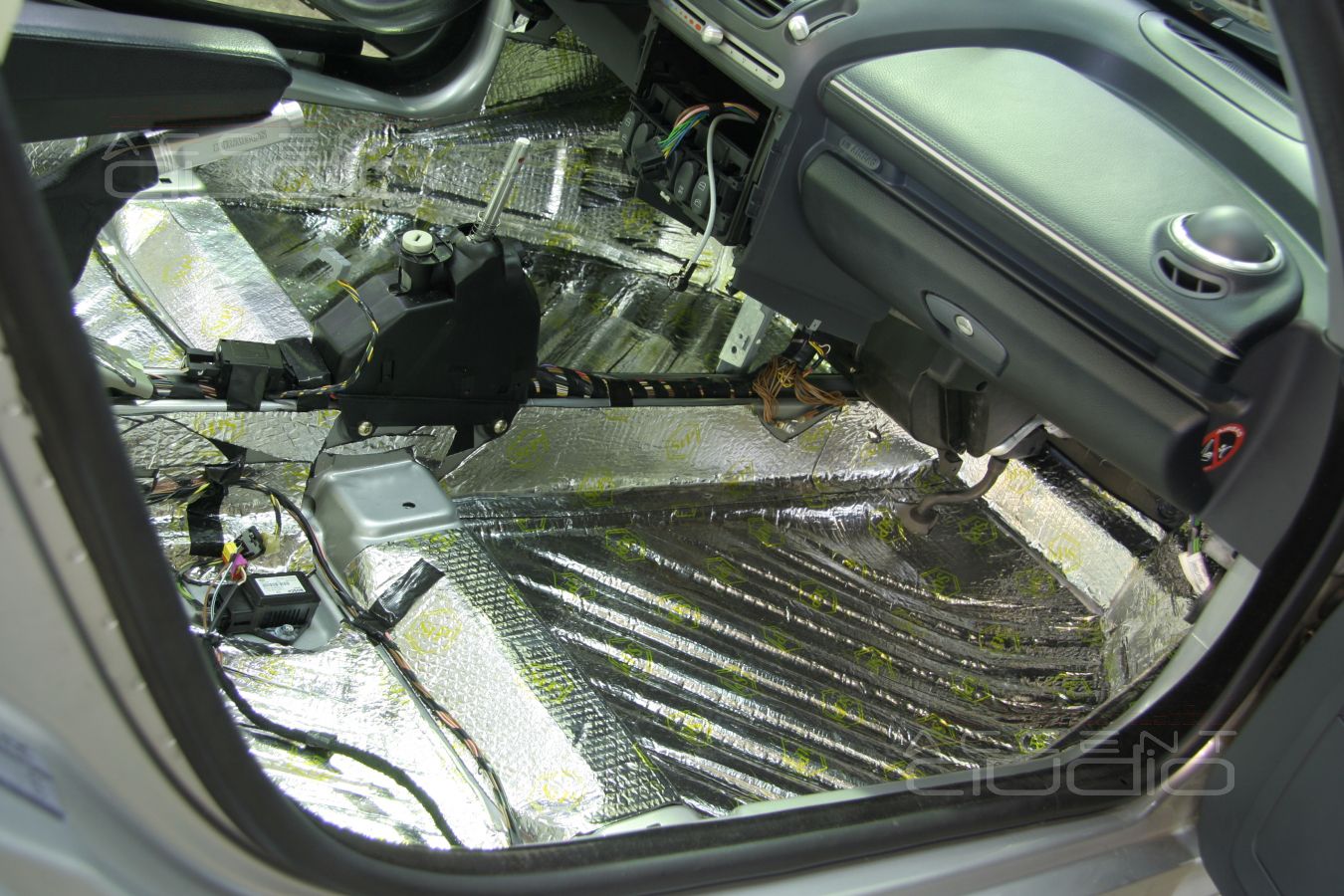

 Для начала мы проклеили пол автомобиля стандартным комплектом из трех слоев шумоизоляционных материалов Стандартпласт Gold. Просто чтобы ощущение незащищенности водителя от дороги не было столь явным.

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Mercedes Smart Roadster - стильный мотоблок с сабвуфером !

Наши работы / mercedes / smart roadster

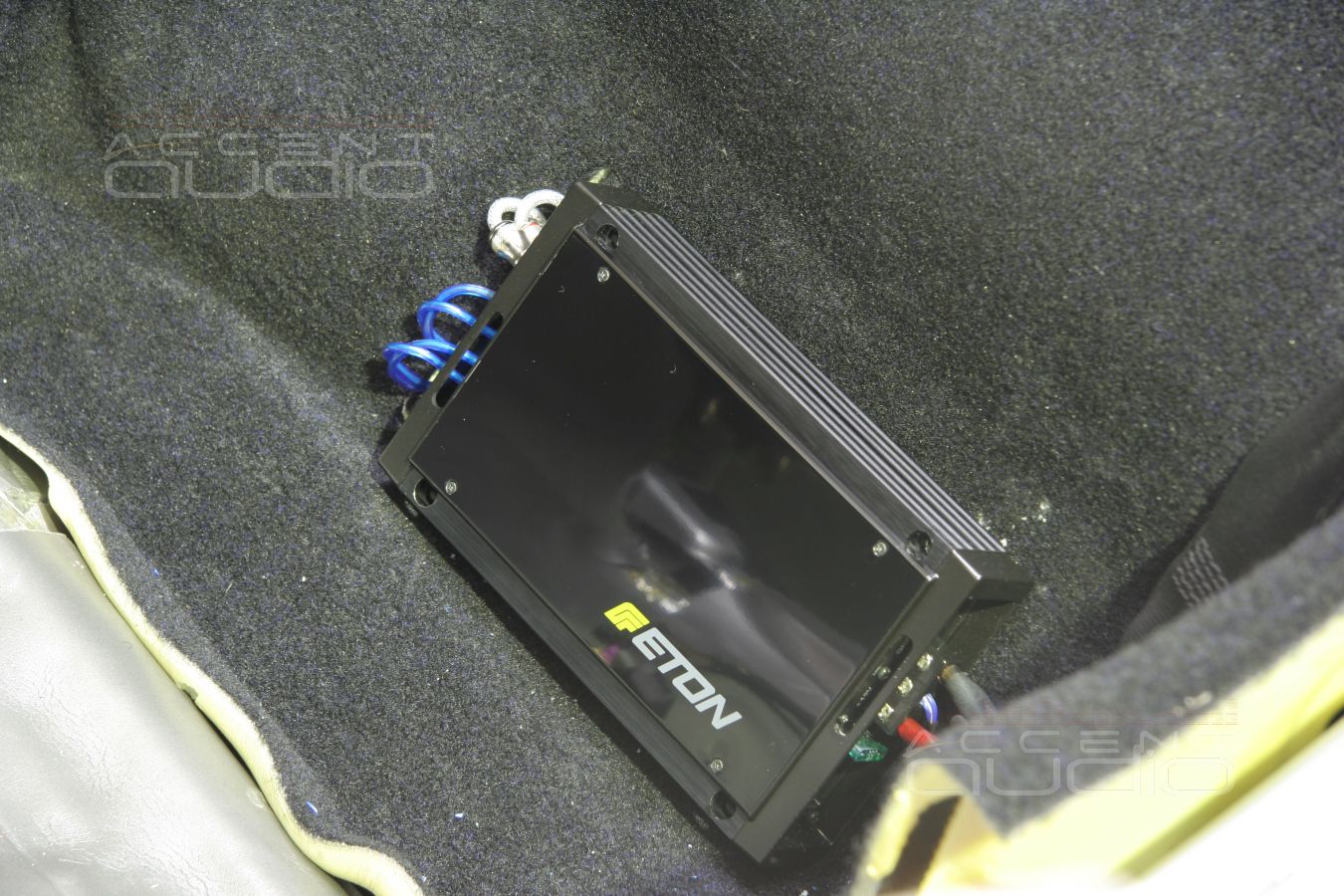

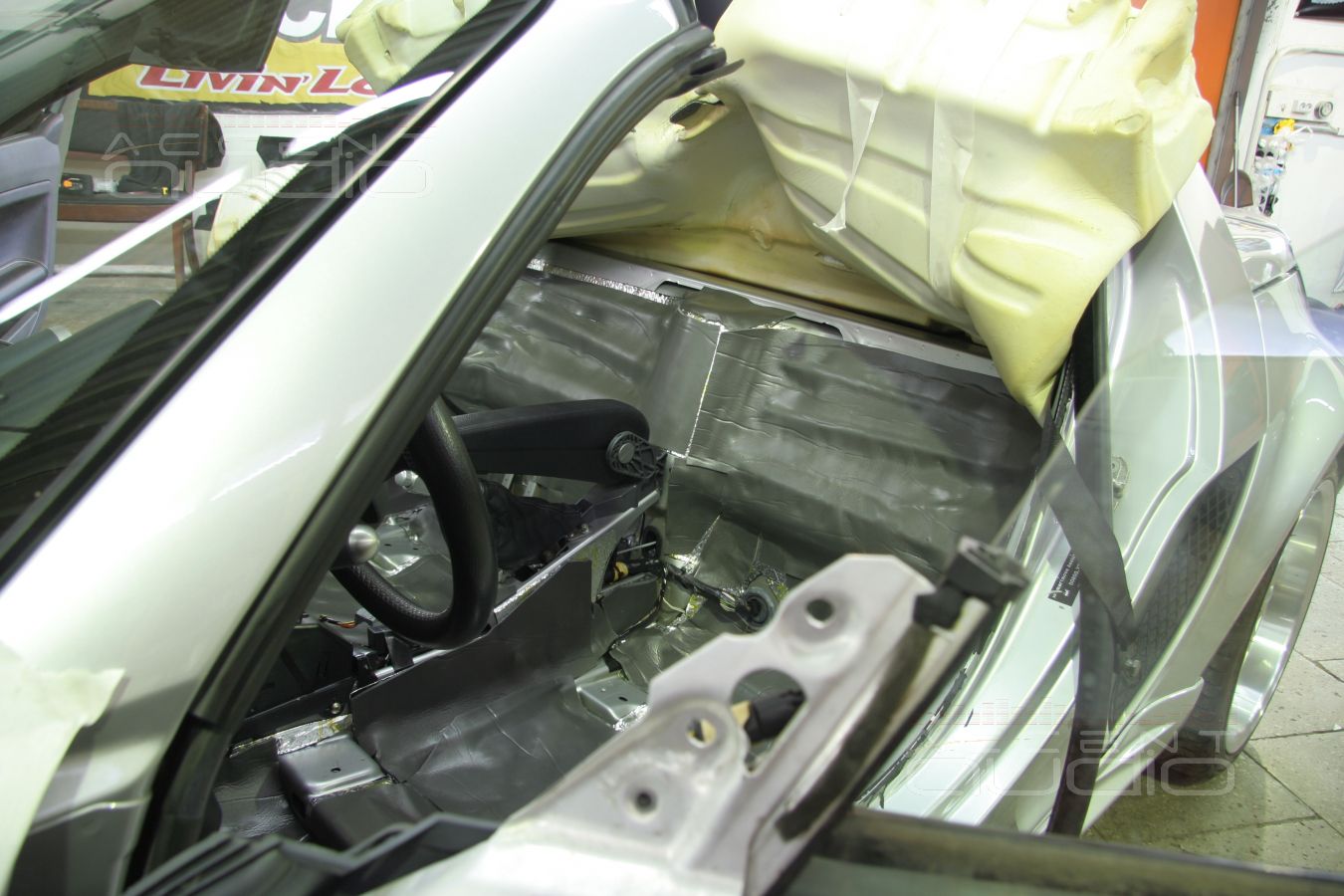

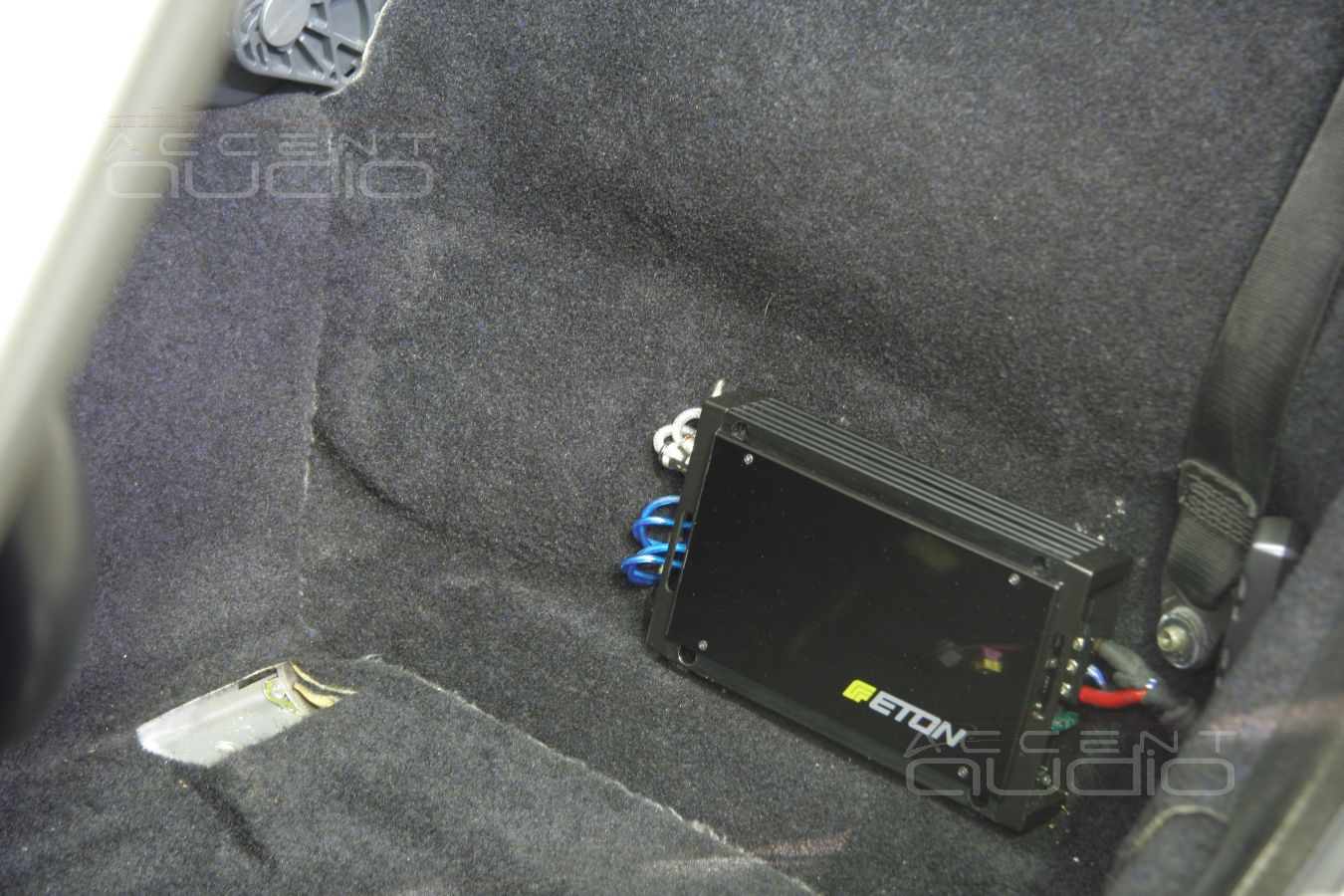

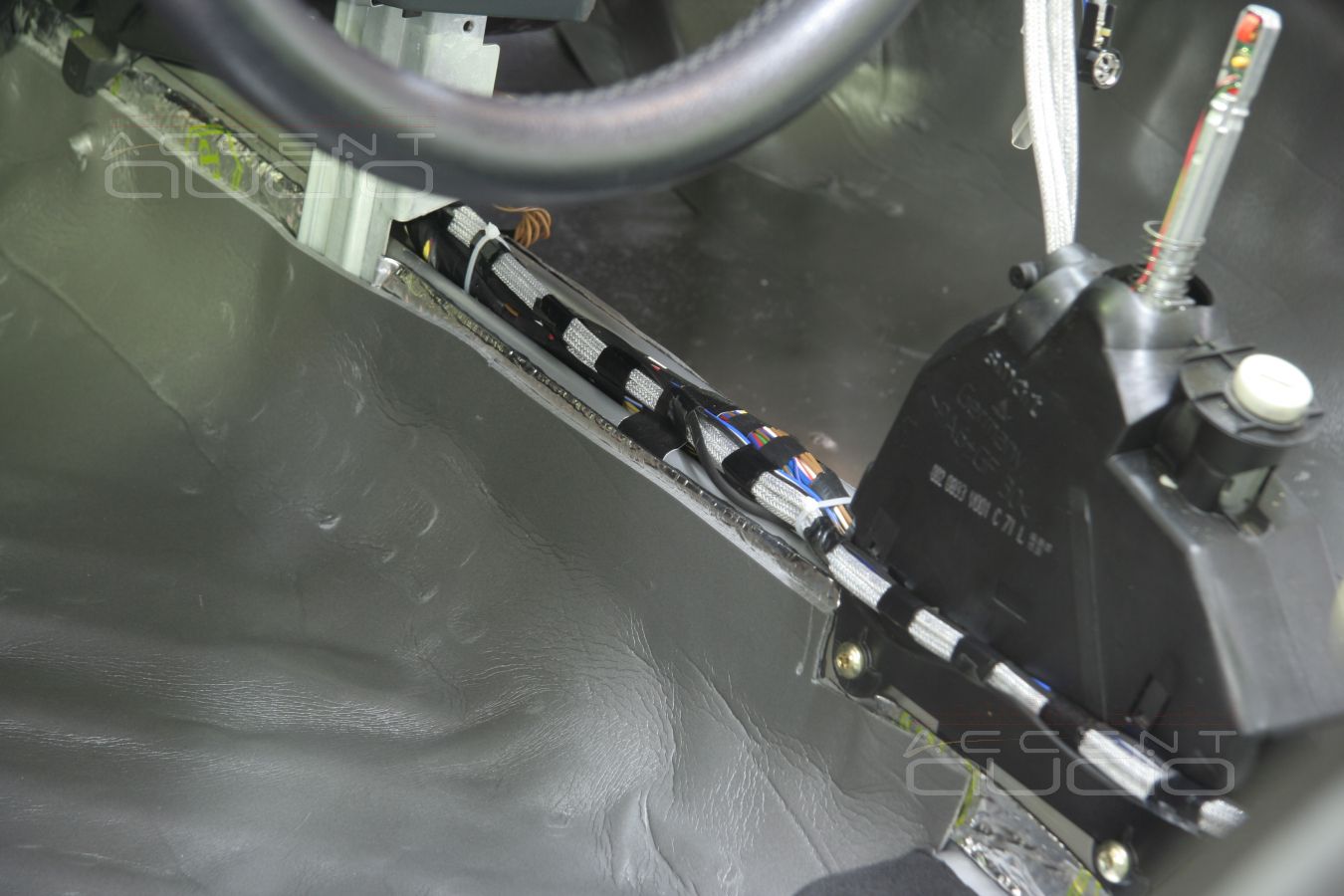

Далее проложили всю необходимую проводку и установили усилитель на стенке за водительским сидением.

Наши работы / mercedes / smart roadster

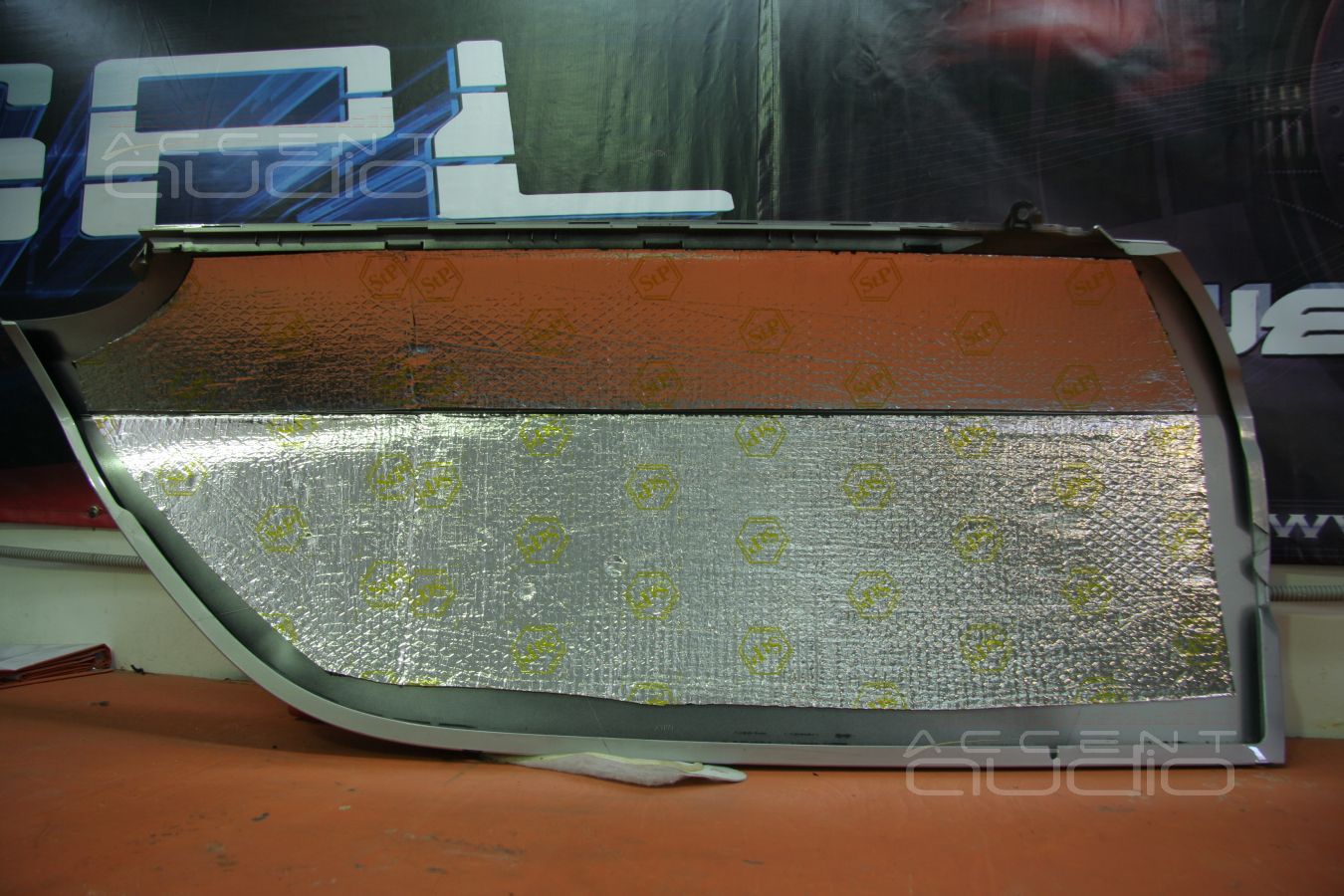

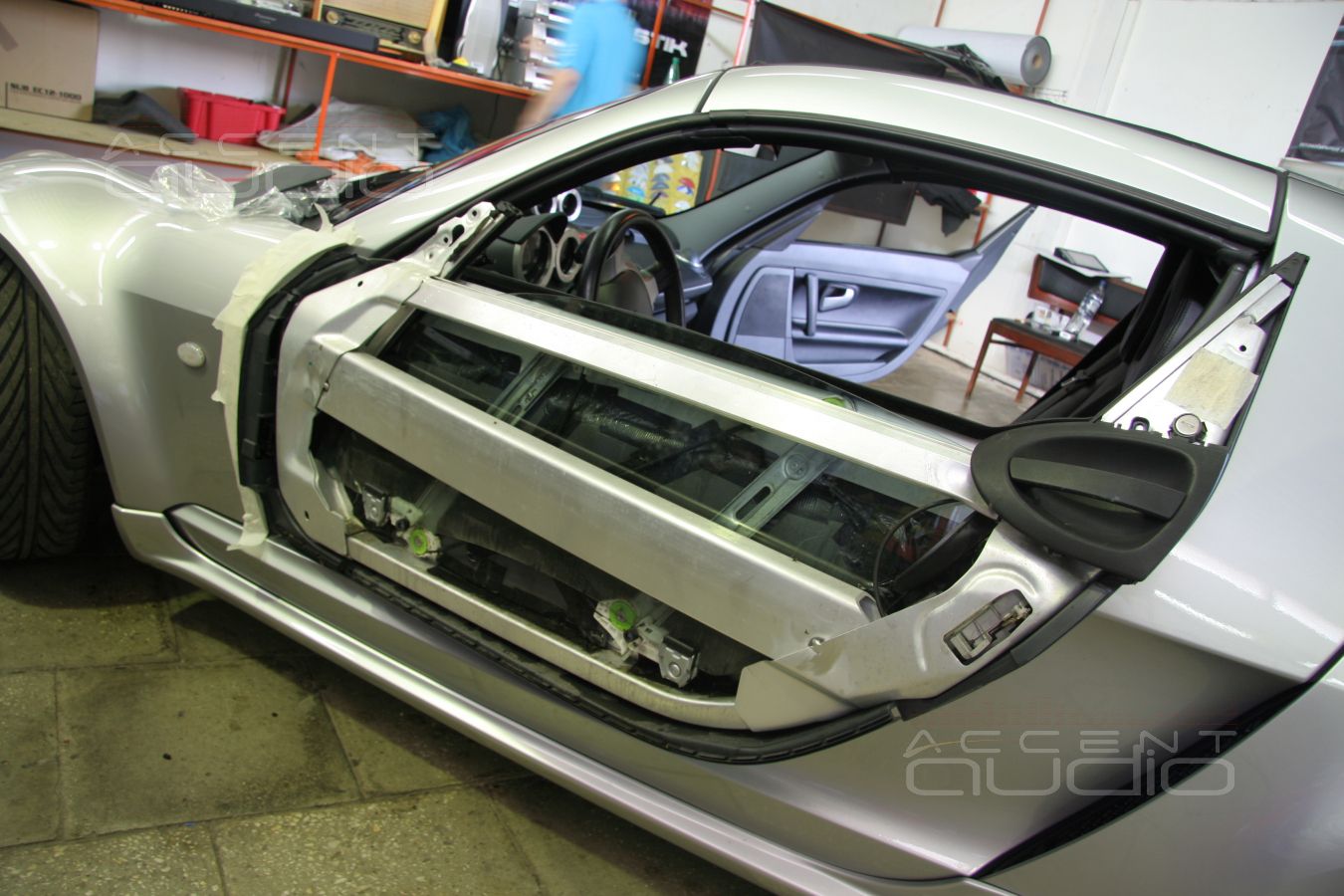

Задемпфировать внешний металлический лист двери сложностей не представляет, т.к. он снимается снаружи, а вот с пластиковым каркасом двери пришлось попыхтеть.

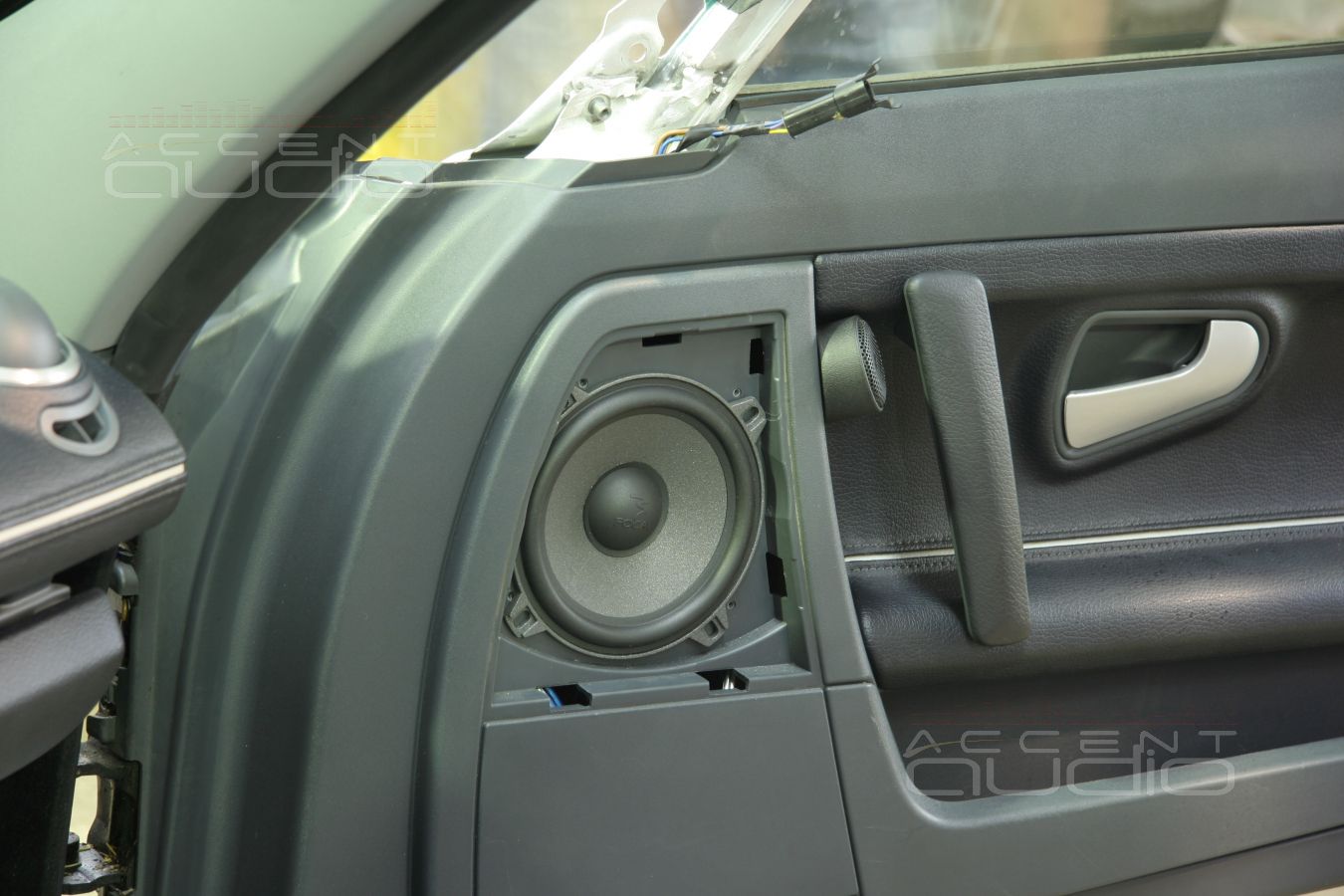

Примеряем динамик в штатное посадочное место, делаем необходимые замеры и изготавливаем новые проставки с частичной опорой на ребро жесткости двери. На фото первая примерка и обсуждения вариантов крепежа.

Наши работы / mercedes / smart roadster

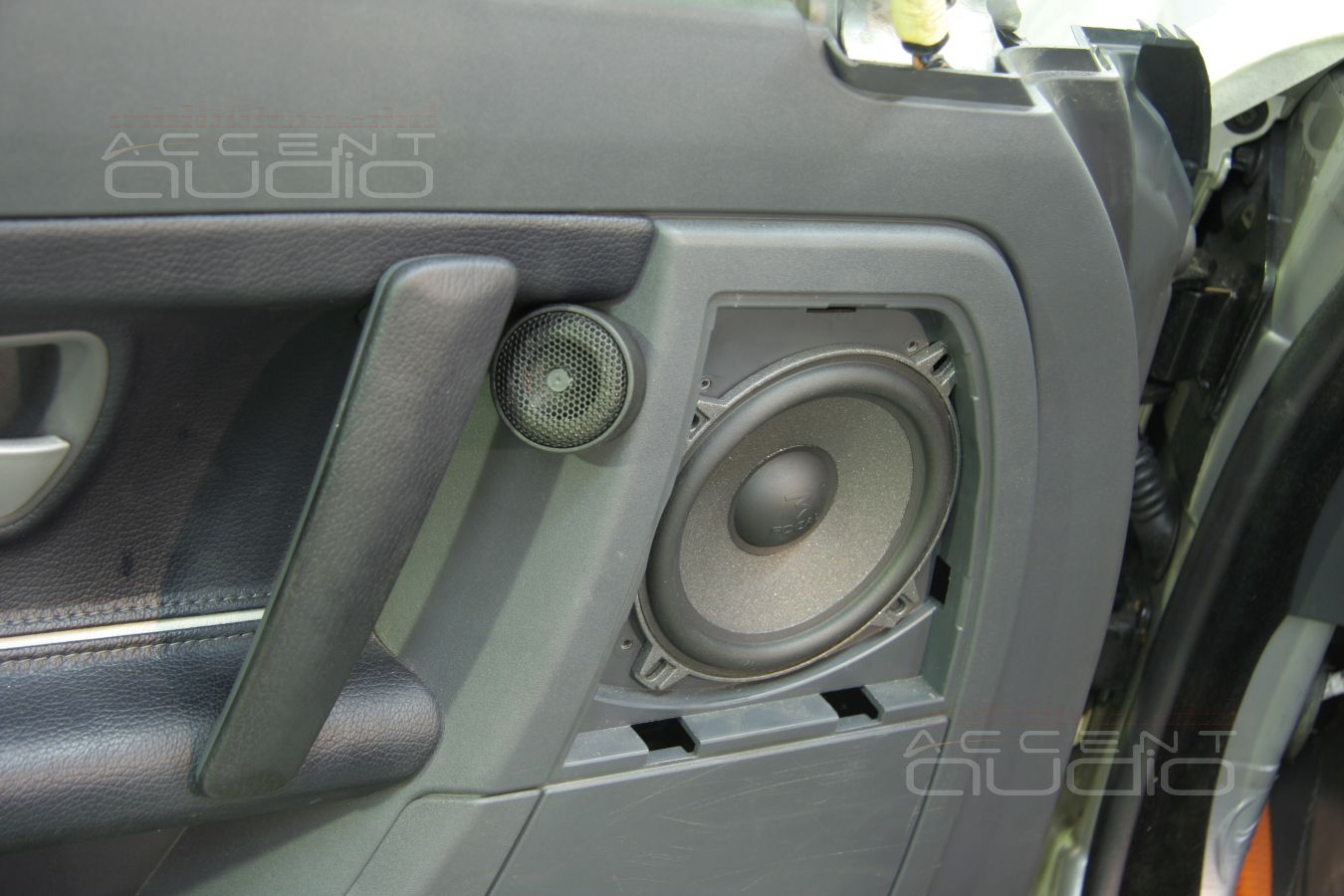

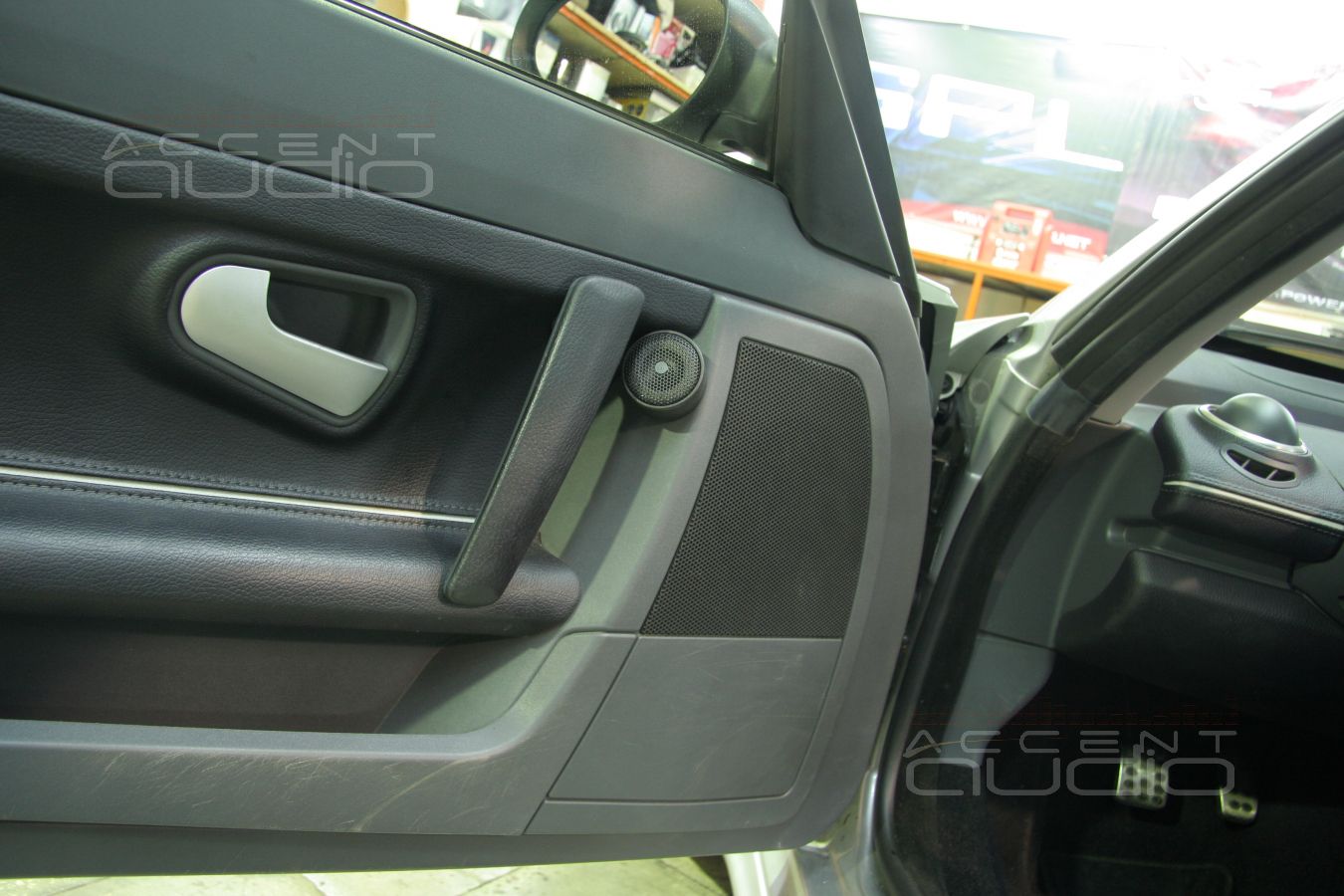

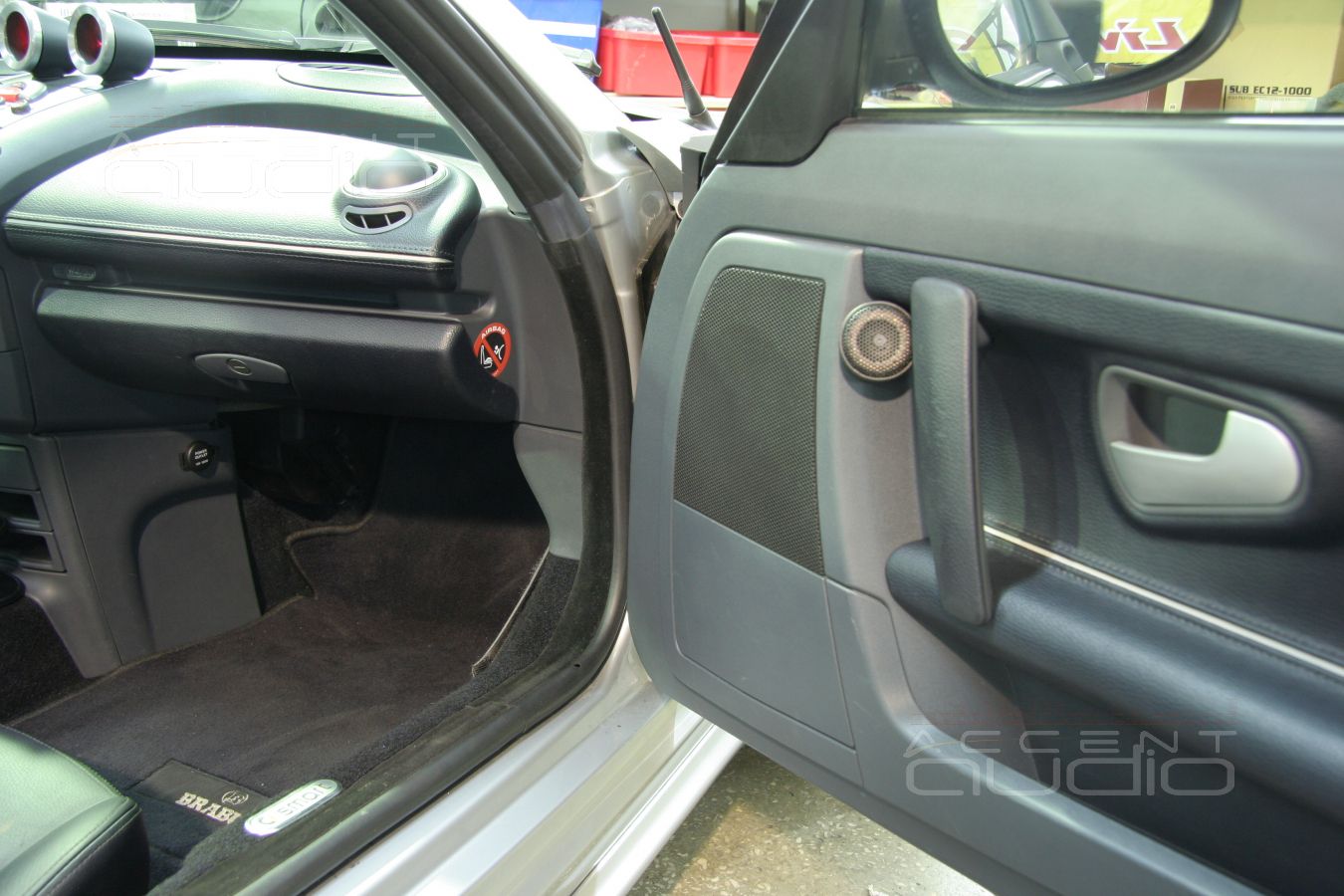

К нашему сожалению, времени, как и денег, выделенных на инсталляцию было сильно в обрез, поэтому твитеры разместили без подиумов, в штатных стаканчиках из комплекта, однако мы все же сумели придать инсталляции определенную завершенность, покрасив сетки твитеров, проставки и штатные сетки мидбасов в единый черный цвет, который по задумке дизайнеров автомобиля выделяет многие детали интерьера. На фоне серого пластика крупных деталей, черными вставками выступают треугольнички зеркал, консоль под АКПП, вся панель с магнитолой и приборами, ручки дверей, а теперь еще и сетки новой акустической системы.

Наши работы / mercedes / smart roadster

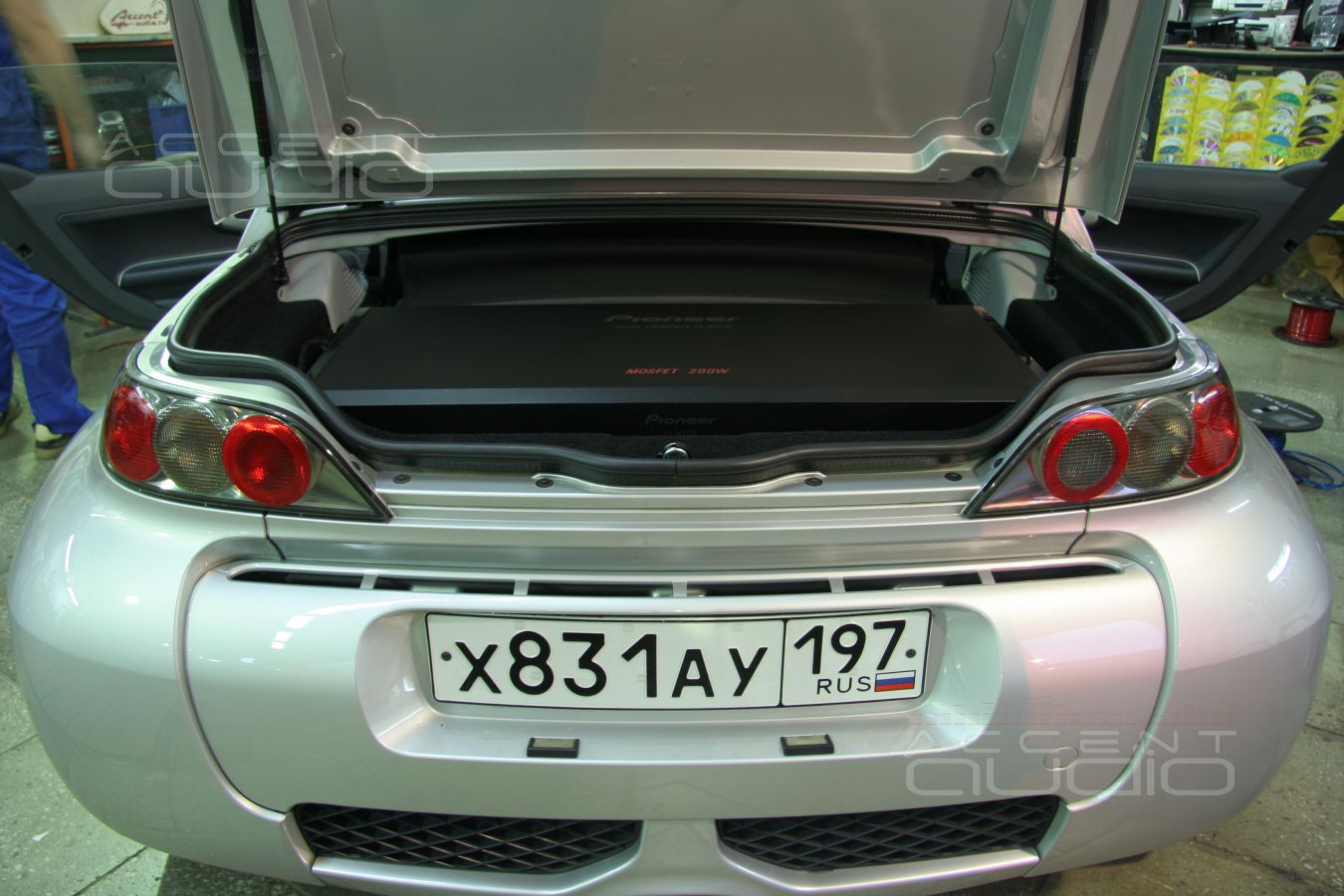

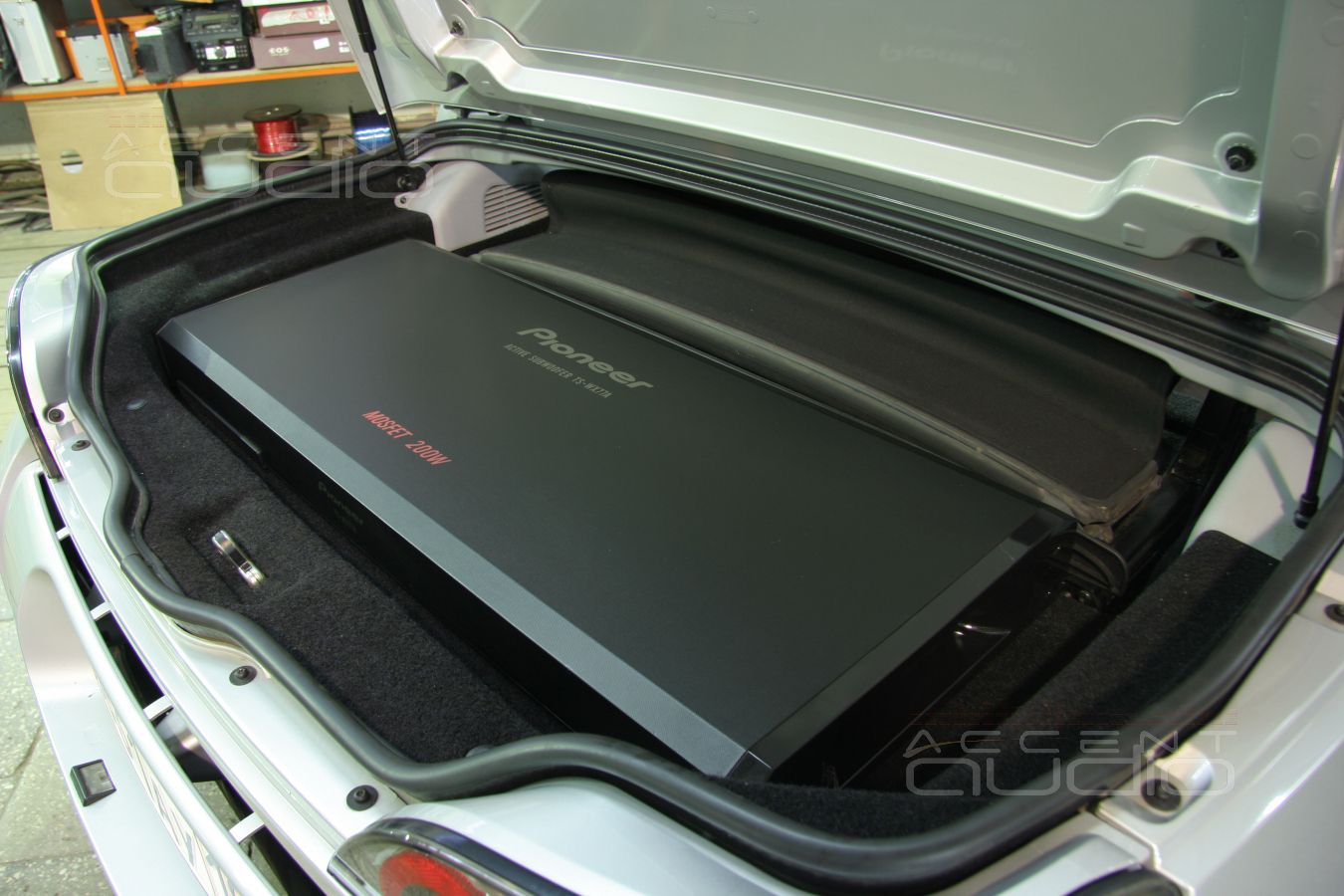

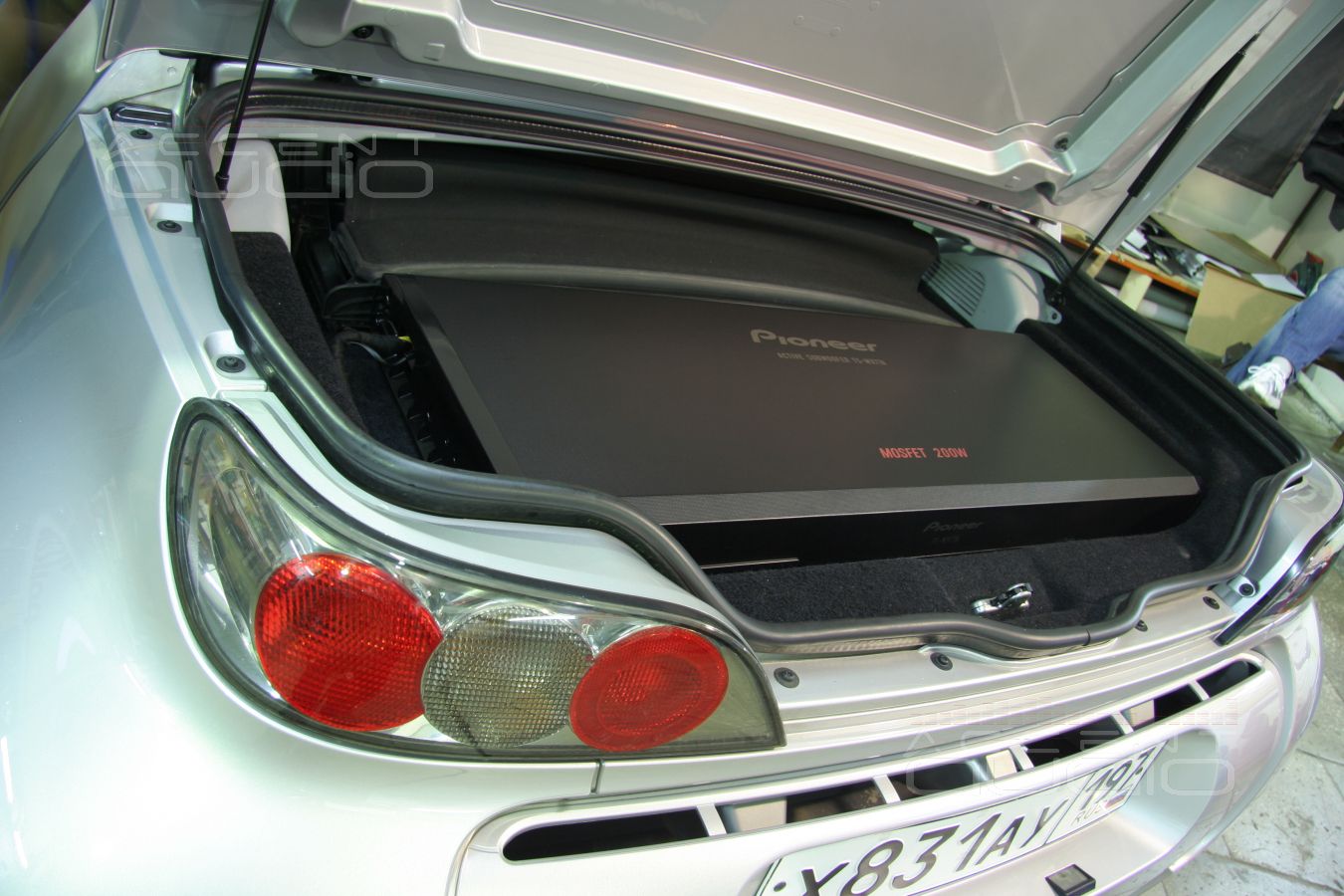

Лаконичность размещения сабвуфера, который даже крепить нет необходимости, т.к. он идеально и без зазоров ложится в пространство багажного отсека, заставляет задуматься: уж не пристрастны ли инженеры компании Pioneer к автомобилям Smart Roadster...

Наши работы / mercedes / smart roadster

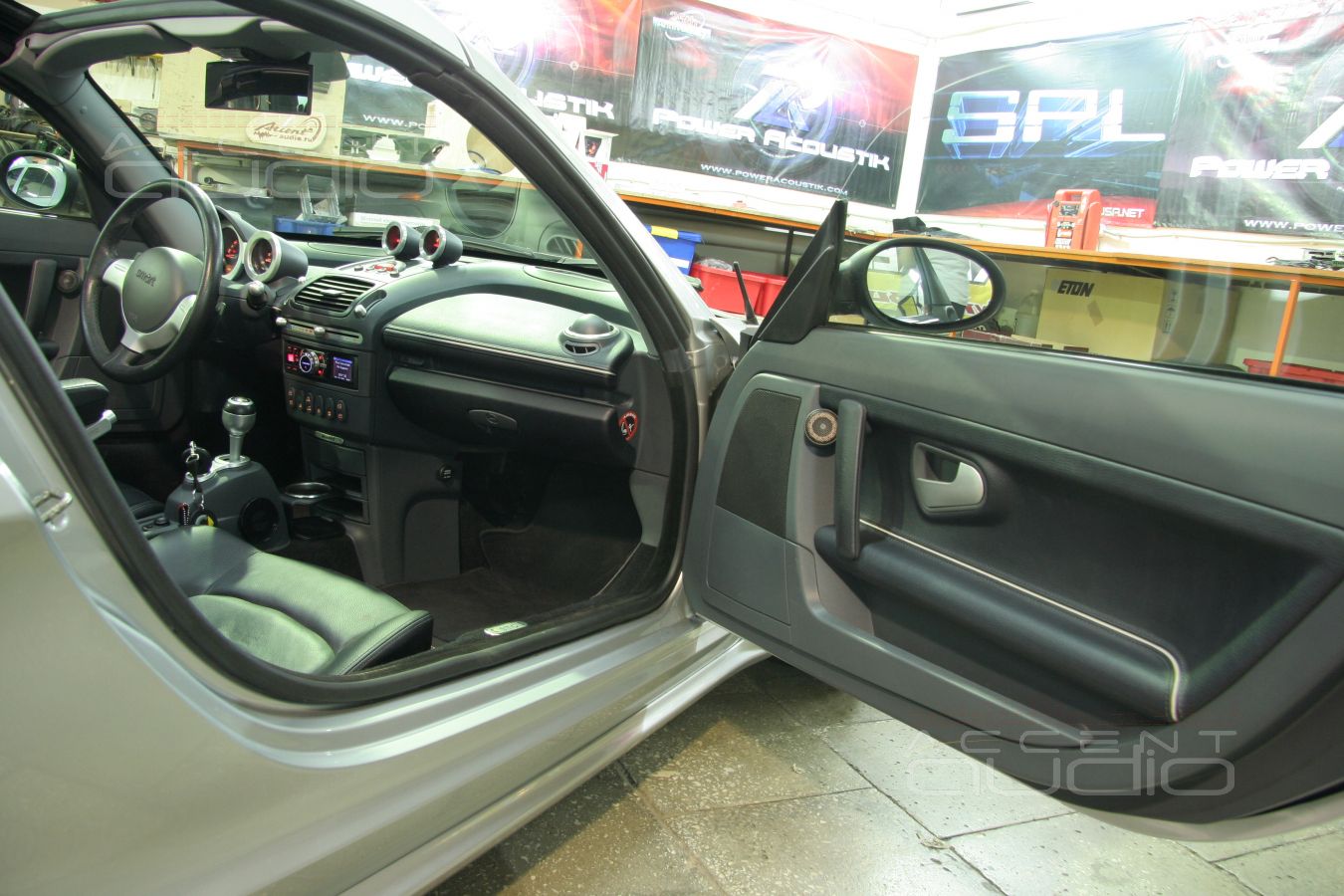

Звучание системы на все 100% удовлетворило заказчика, который диктовал техническое задание, очевидно предполагая, что мы сможем лишь частично удовлетворить его требованиям.

Громкий, яркий вокал и неожиданно приятный бас создают внутри машины соответствующую клубную атмосферу, в свою очередь особенности чисто Focal'овской подачи высоких частот, делают звучание Smarta значительно более разборчивым для окружающих.
