Новая магнитола, новая акустика и новый звук Focal Performance, E.O.S и Redpower

Наши работы / toyota / toyota highlander

Наша, довольно популярная статья Toyota Highlander: современные технологии привлекает многих владельцев Highlander-ов, однако есть автовладельцы, которым представленная схема кажется слишком сложной. На этот раз мы получили именно такого заказчика. Нам поставили довольно отчетливую задачу, но с требованием упростить наши “навороты”. Ок, давайте попробуем.

Требуется: четкий, точный, громкий звук для современной электроники в хорошем качестве (Lossless) и, как многие догадались, ЯндексНавигатор на большом экране. Если ЯндексНавигатор, значит Андроид, а если Андроид, то решение одно – RedPower. Это единственный на данный момент производитель, который не только предлагает действительно достойные продукты, но и отвечает за их работу, поддерживает и вообще ведет себя, как правильный и серьезный брэнд.

Смотрим, что есть и узнаем, что линейка магнитол Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7 обновилась и теперь новые медиастанции обладают встроенными процессорными возможностями ! А именно: кроссовер, эквалайзер и временнАя коррекция !

Что это означает на практике ? Очень просто: мы можем не использовать аудиопроцессор и поканальное подключение всех фронтальных динамиков. Да, несколько потерям в звуке, но сэкономим очень ощутимую сумму.

 Так как решение использовать собственный звуковоспроизводящий тракт китайской магнитолы нам в новинку, то предлагаем клиенту сначала попробовать, проверить, послушать и, если мы поймем, что потеряли в звуке действительно ощутимо, то возвращаемся к старой процессорной и поканальной схеме с передачей звука по оптике.

 Штатные места Toyota Highlander подразумевают трехполосную фронтальную акустику, поэтому грех этим не воспользоваться, тем более, что среднечастотные динамики расположены под лобовым стеклом, что, как известно, позволяет получить глубокую сцену, а это просто великолепно для такого большого автомобиля.

 Как всегда, и, к нашему сожалению, выбираем отличную, но очень нам надоевшую акустику Focal Performance PS165F3. Причина выбора множество раз разъяснена на нашем сайте: комплектная трехполосная акустика от знаменитого брэнда звучит точно и чисто, то есть нет к ней претензий ни с нашей, довольно требовательной позиции, ни со стороны наших клиентов. В цене до 35000р, ничего похожего на современном рынке просто нет: или будет ощутимо дороже (в 1,5-2 раза) или будут явные косяки и особенности звучания, что не позволит привязать формулировку “универсальное звучание для всех жанров”. Кроме того, акустика Focal Performance PS165F3 действительно сверхнадежна.

Аналогично мы выбираем и усилитель, и сабвуфер.

Пятиканальный E.O.S AE-4100.1 SE отлично умещается в подпольное пространство багажника Toyota Highlander и выполнит для нас всё необходимое: мягкое, живое и мощное звучание чистого AB класса, по 110 ватт на канал для фронтальной и тыловой акустики и почти 500 ватт номинала для работы с сабвуфером. За 30000р мы покупаем 5 каналов великолепного и надежного звука. Кстати: E.O.S AE-4100.1 SE почти невозможно перегреть.

Сабвуфер мы выбираем не только за его низкую стоимость – характер звука акустики Focal Performance PS165F3 и сабика Focal P25F, разумеется, очень схожи, кроме того Focal P25F волшебно работает в малых объемах, что важно для встроенного корпуса.

Поехали.

Шумоизоляция Toyota Highlander

Наши работы / toyota / toyota highlander

Тут все просто, понятно, шумоизоляция выполнена 1000 раз:

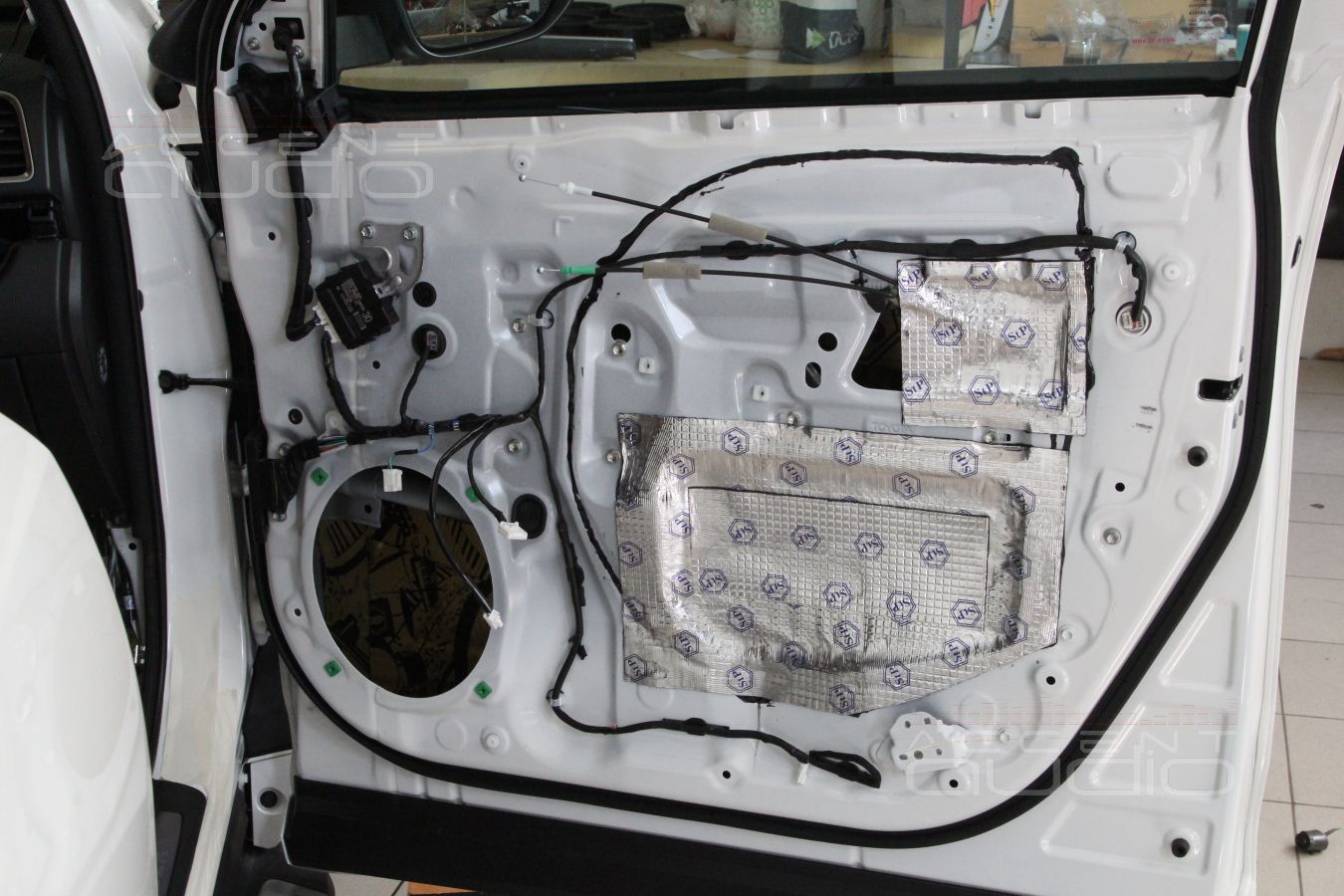

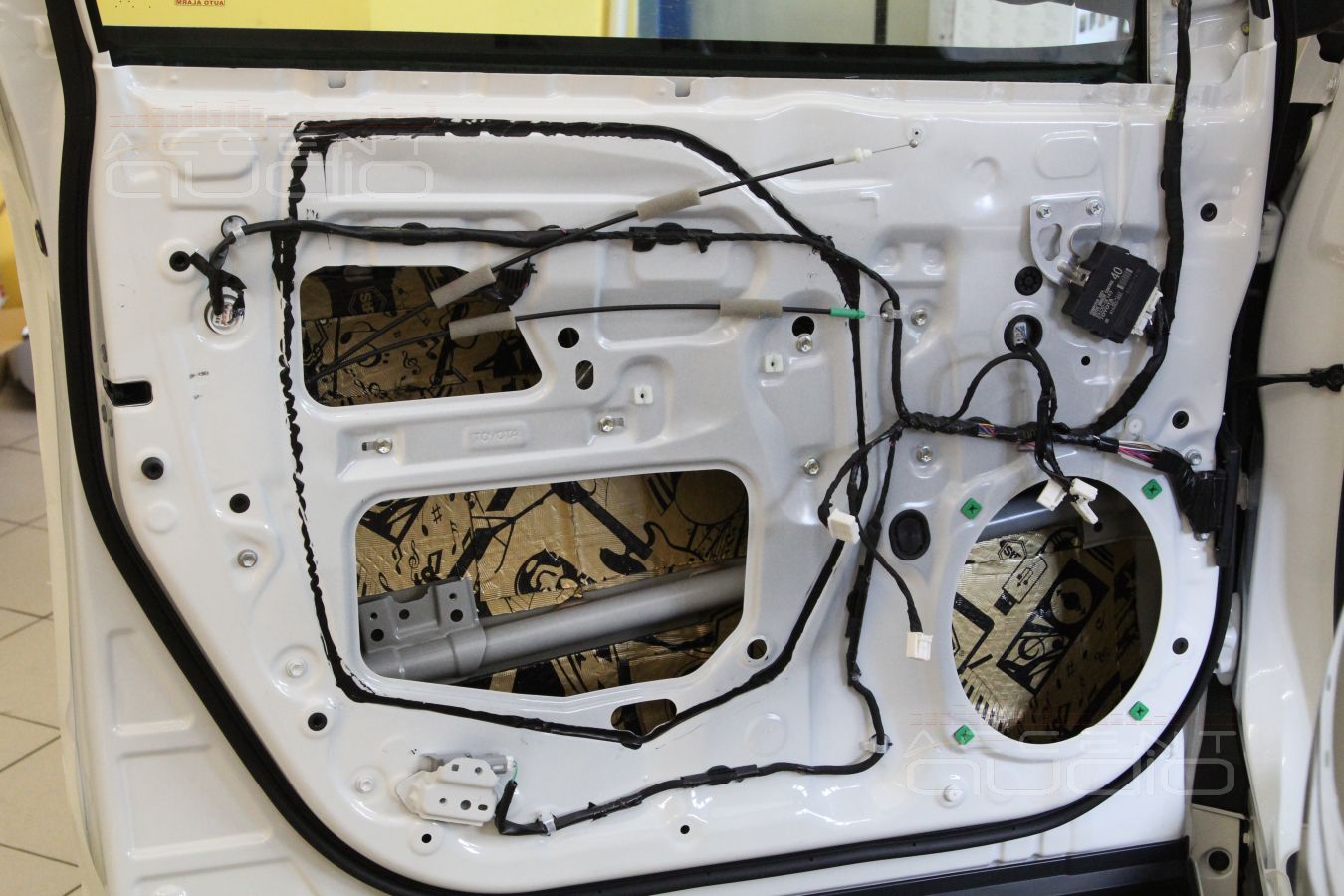

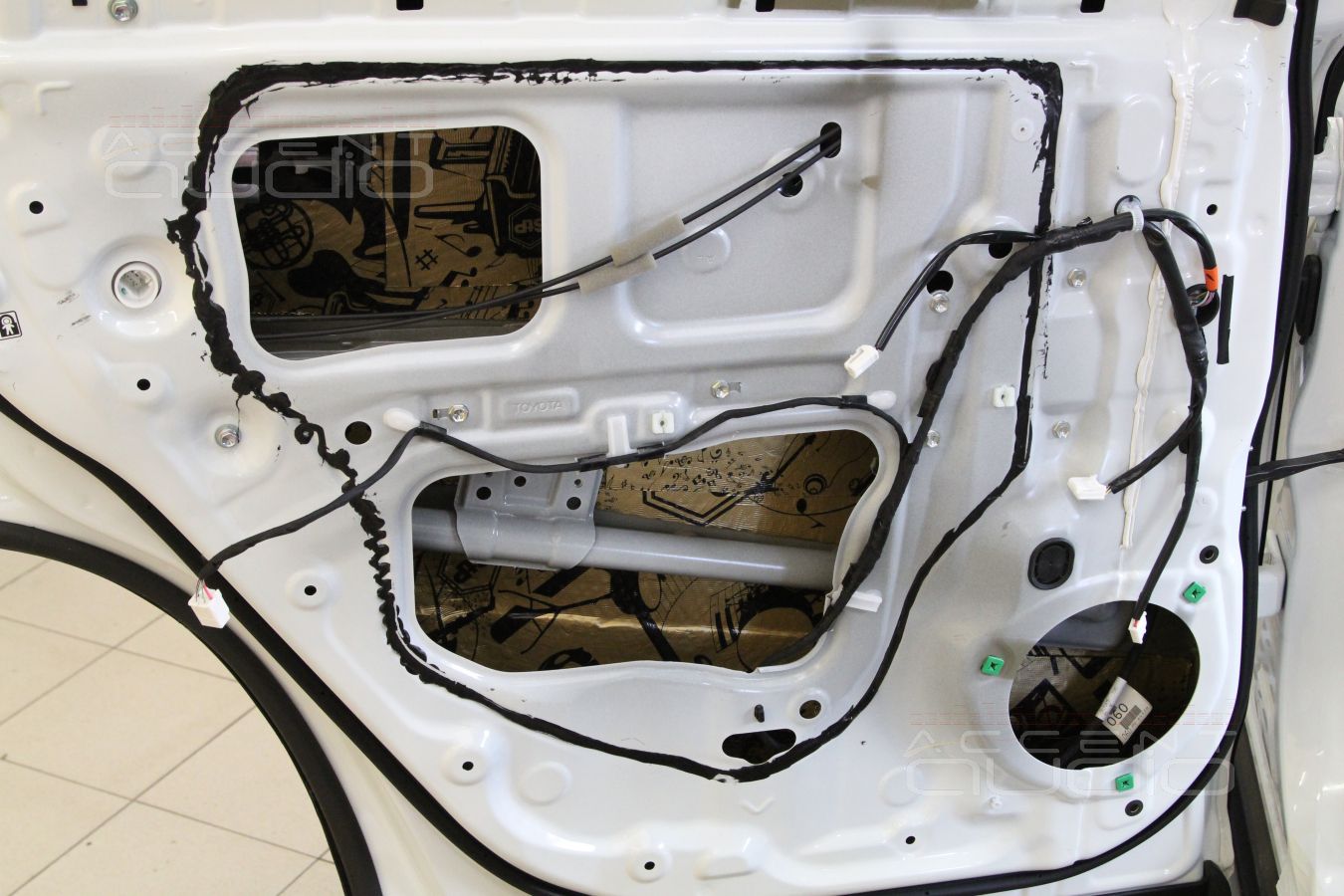

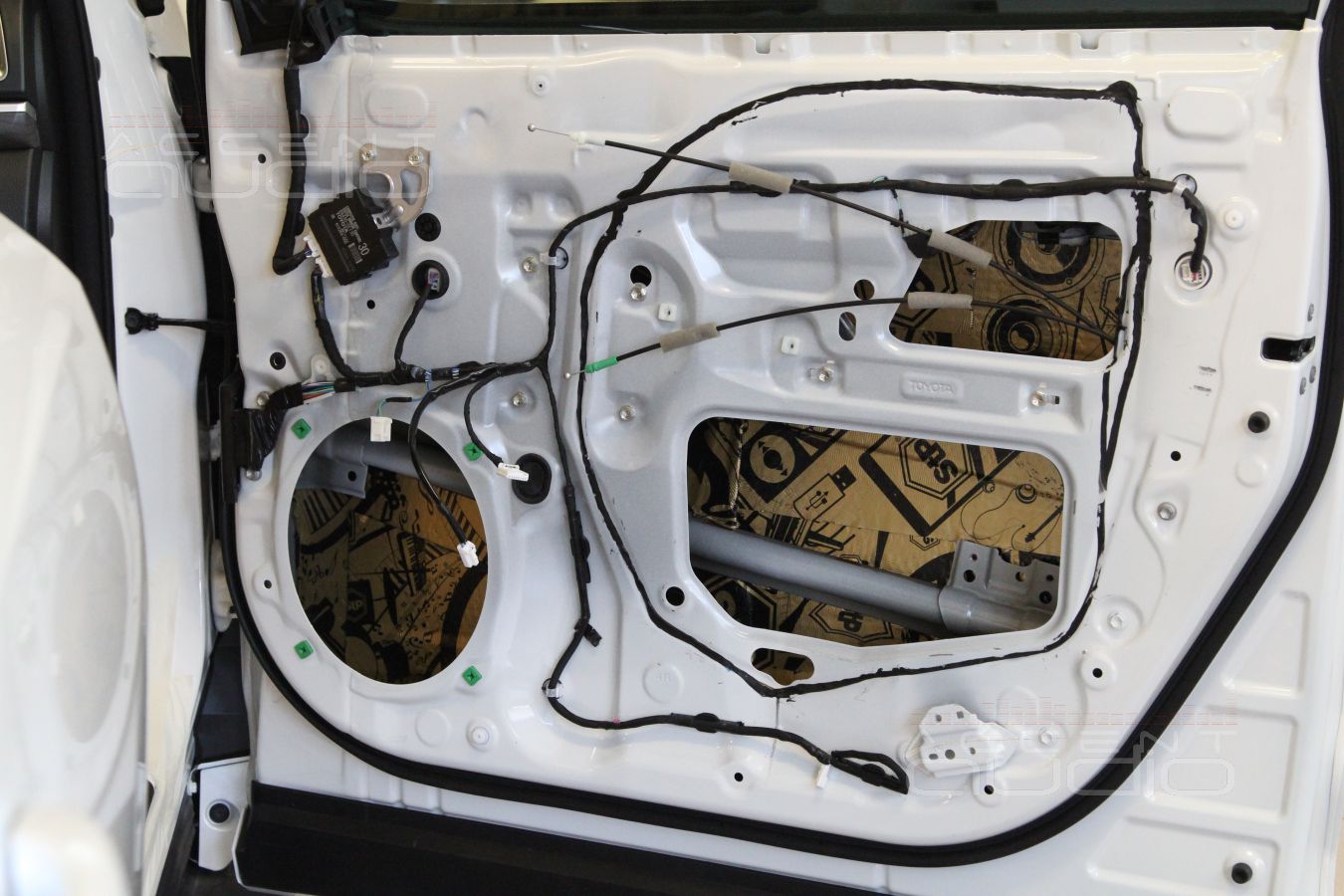

  • Двери – 3 слоя STPGold в саму дверь (2 снаружи, один внутри), слой STPGold на пластик обшивки и Бимаст между обшивкой и дверью. С учетом установки новой акустики, бронируем акустический экран передних дверей материалом Визомат МП

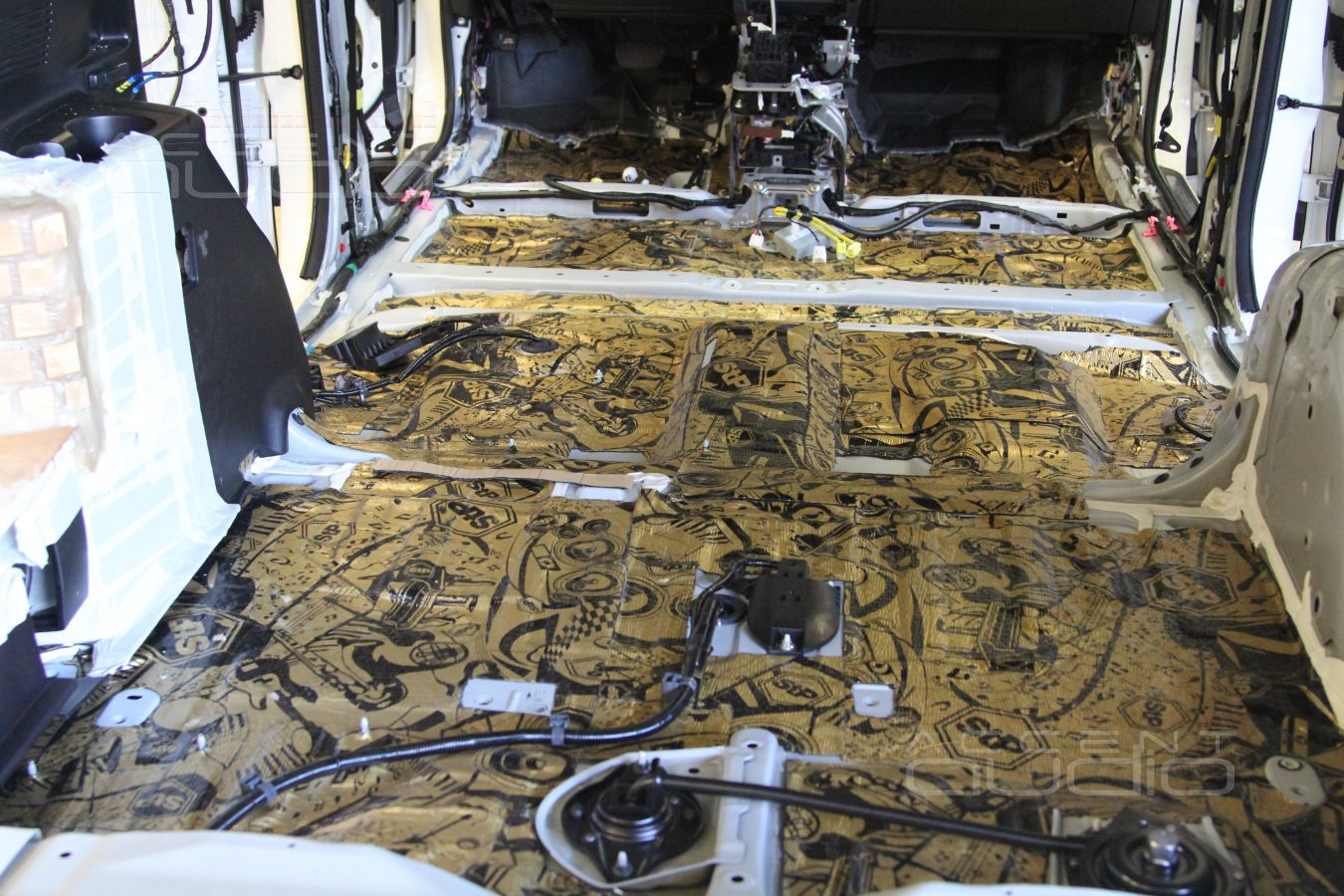

  • Пол – тупо два слоя STPGold – самая рабочая и эффективная схема, работает лучше, чем новый STP Profi

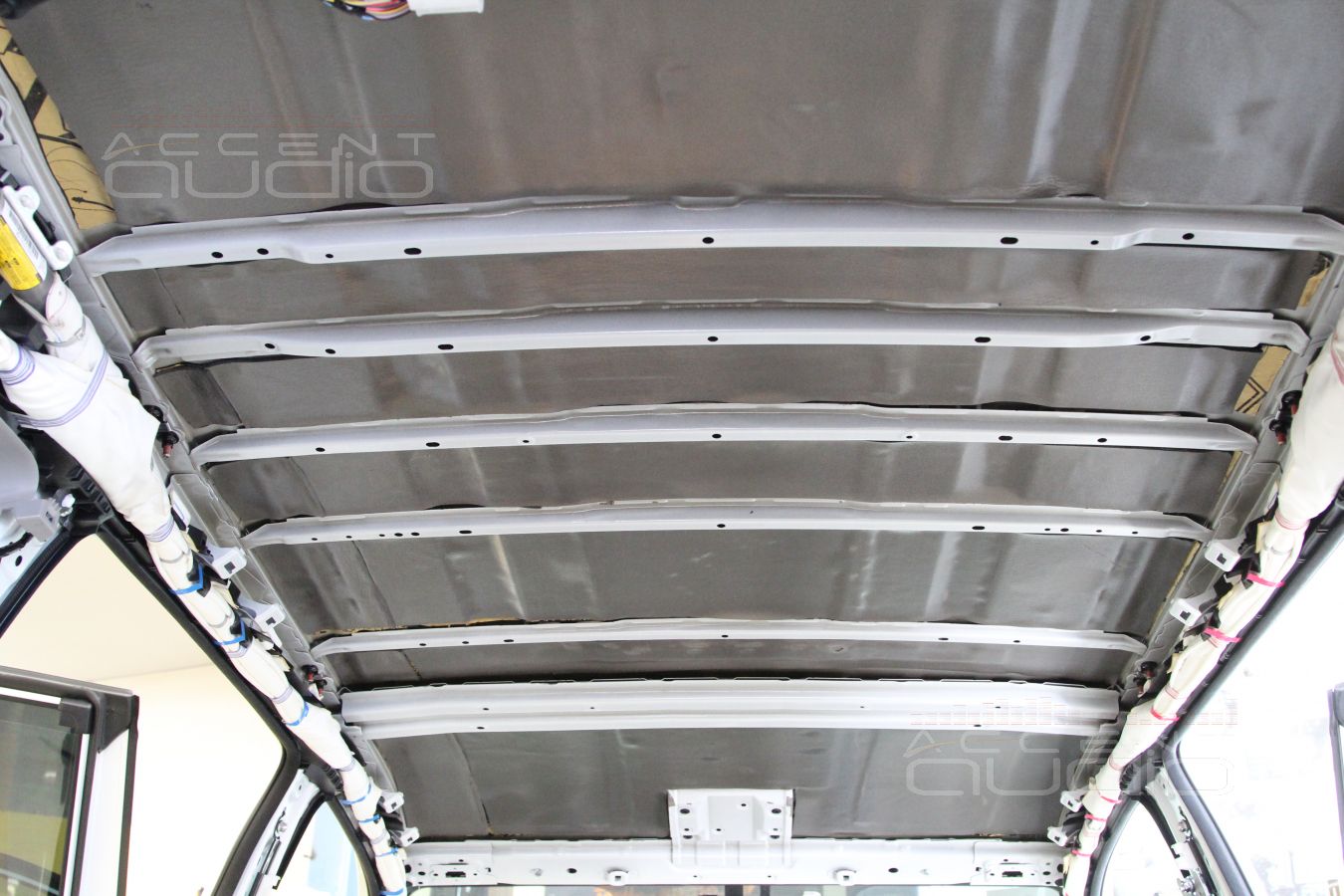

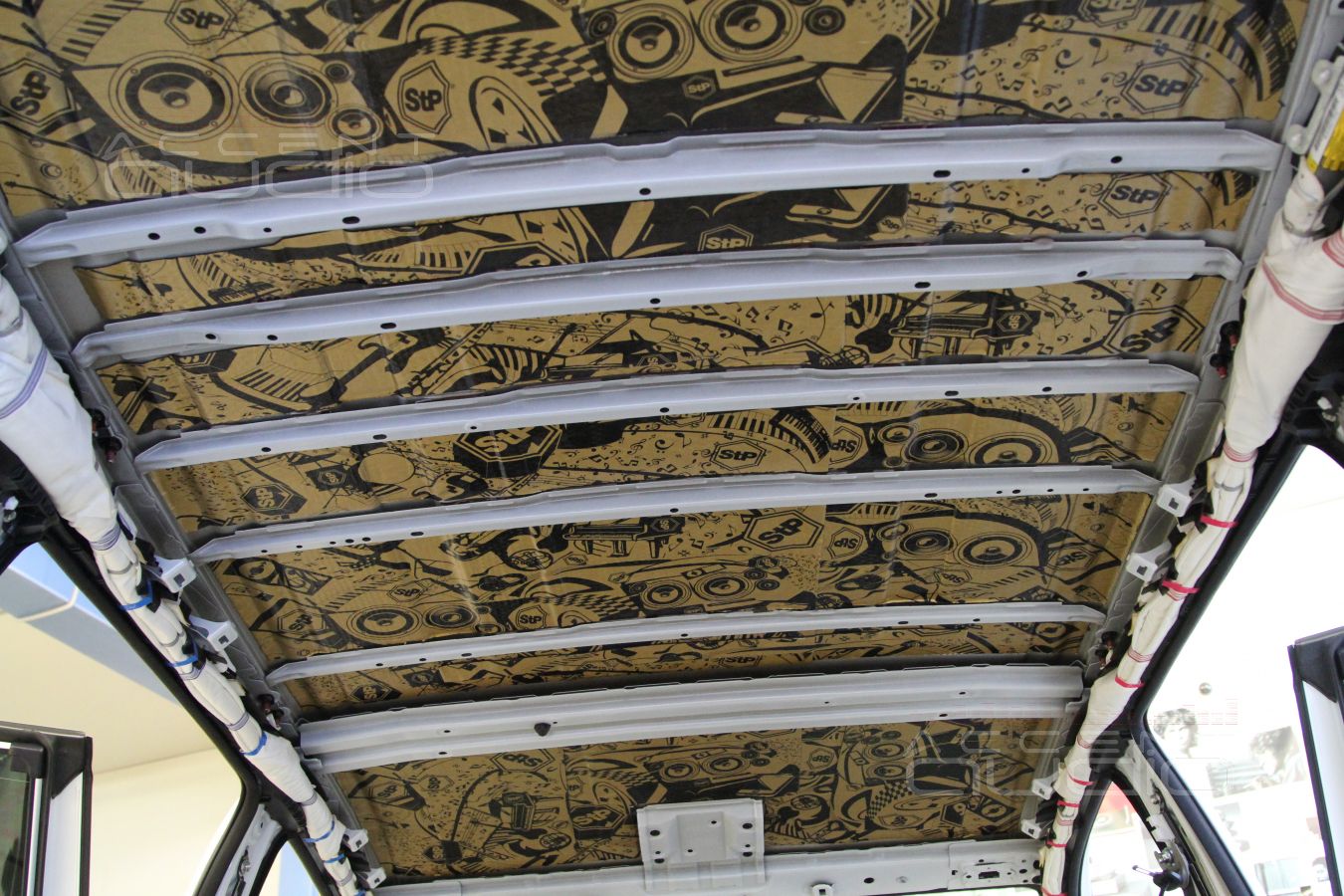

  • Крыша – 1,5 слоя STP Gold и слой Сплен 3004
  • По одному слою все того-же STPGold на капот и на крышку багажника
Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Шумоизоляция Toyota Highlander

Установка трехкомпонентной акустики Focal

Наши работы / toyota / toyota highlander

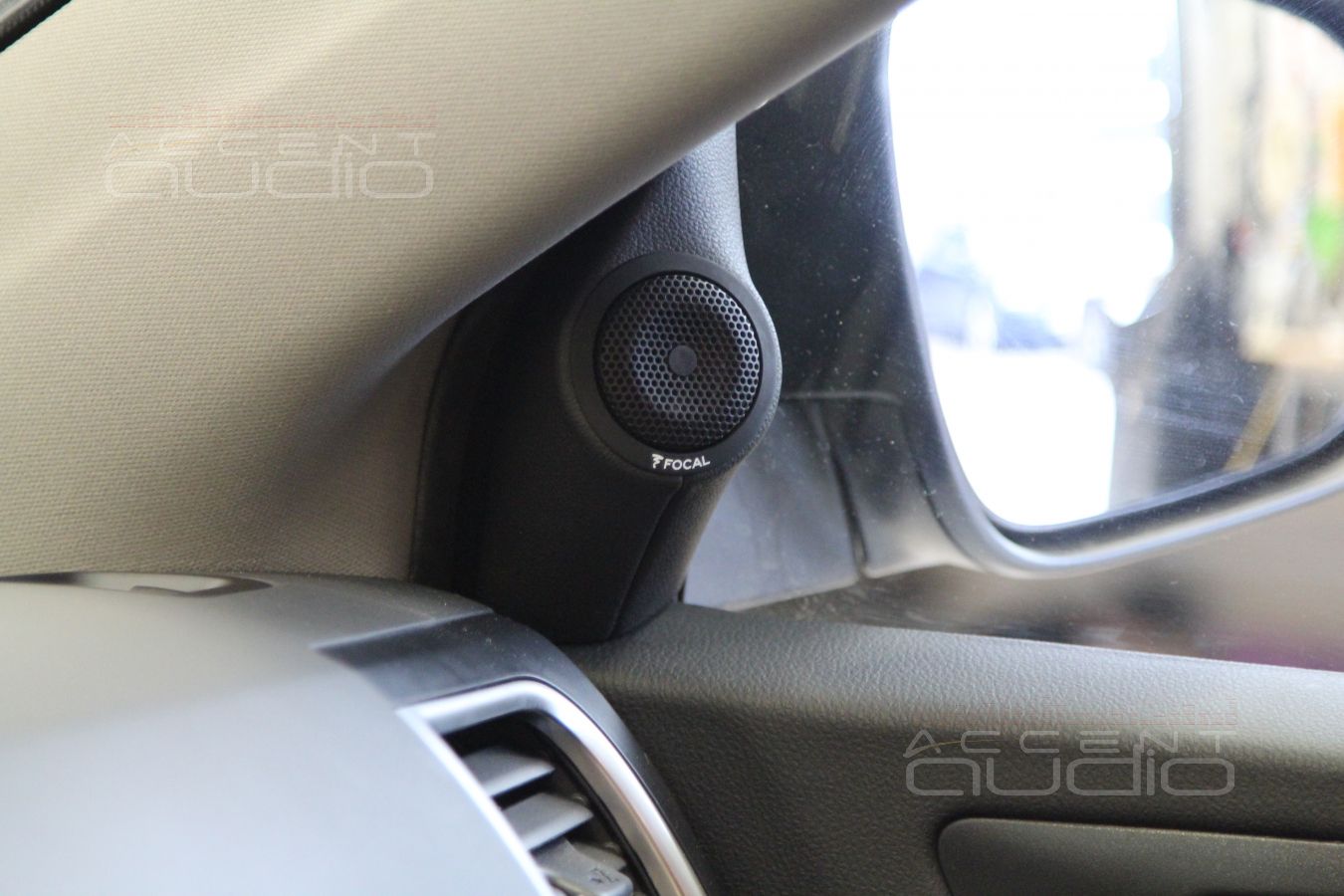

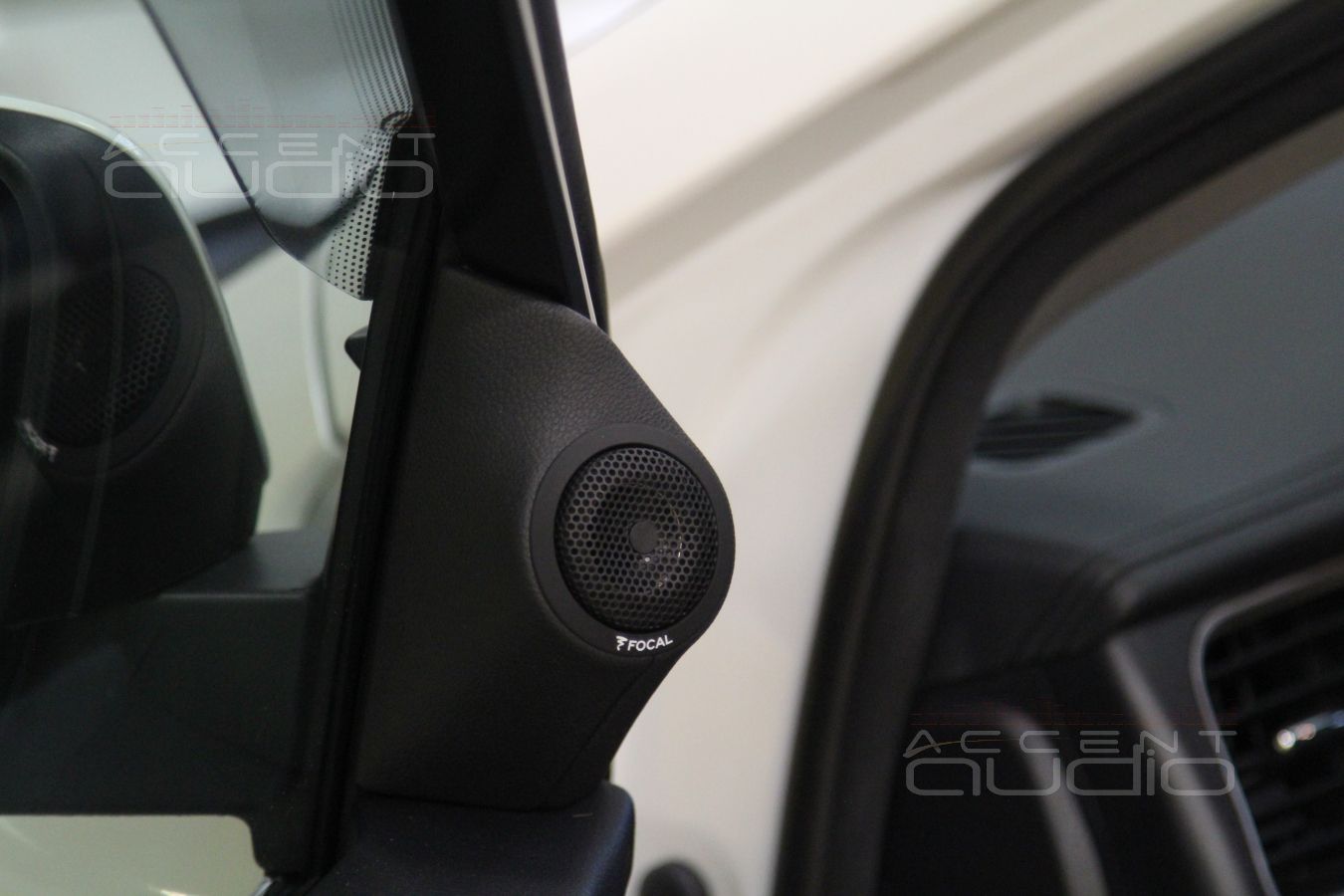

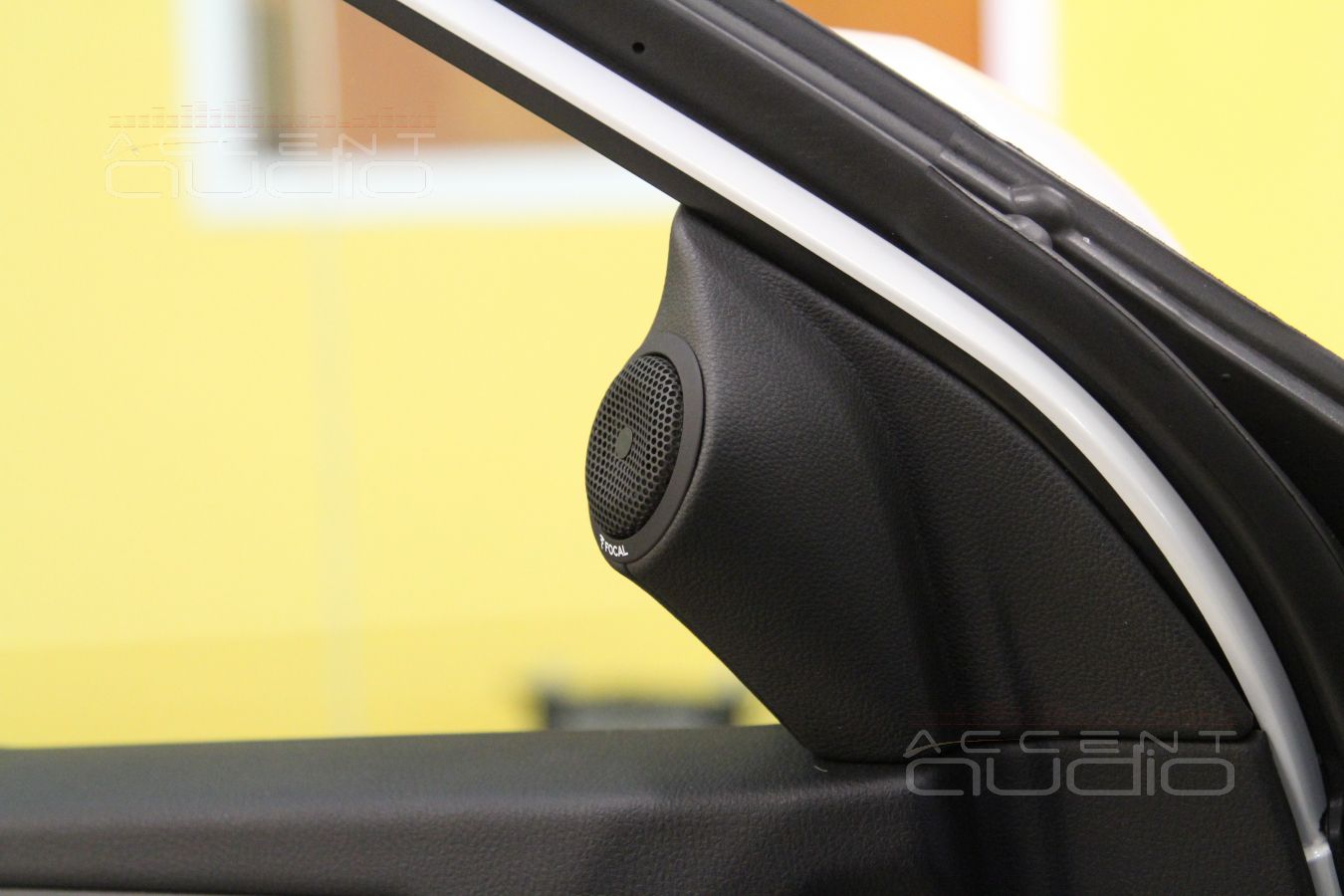

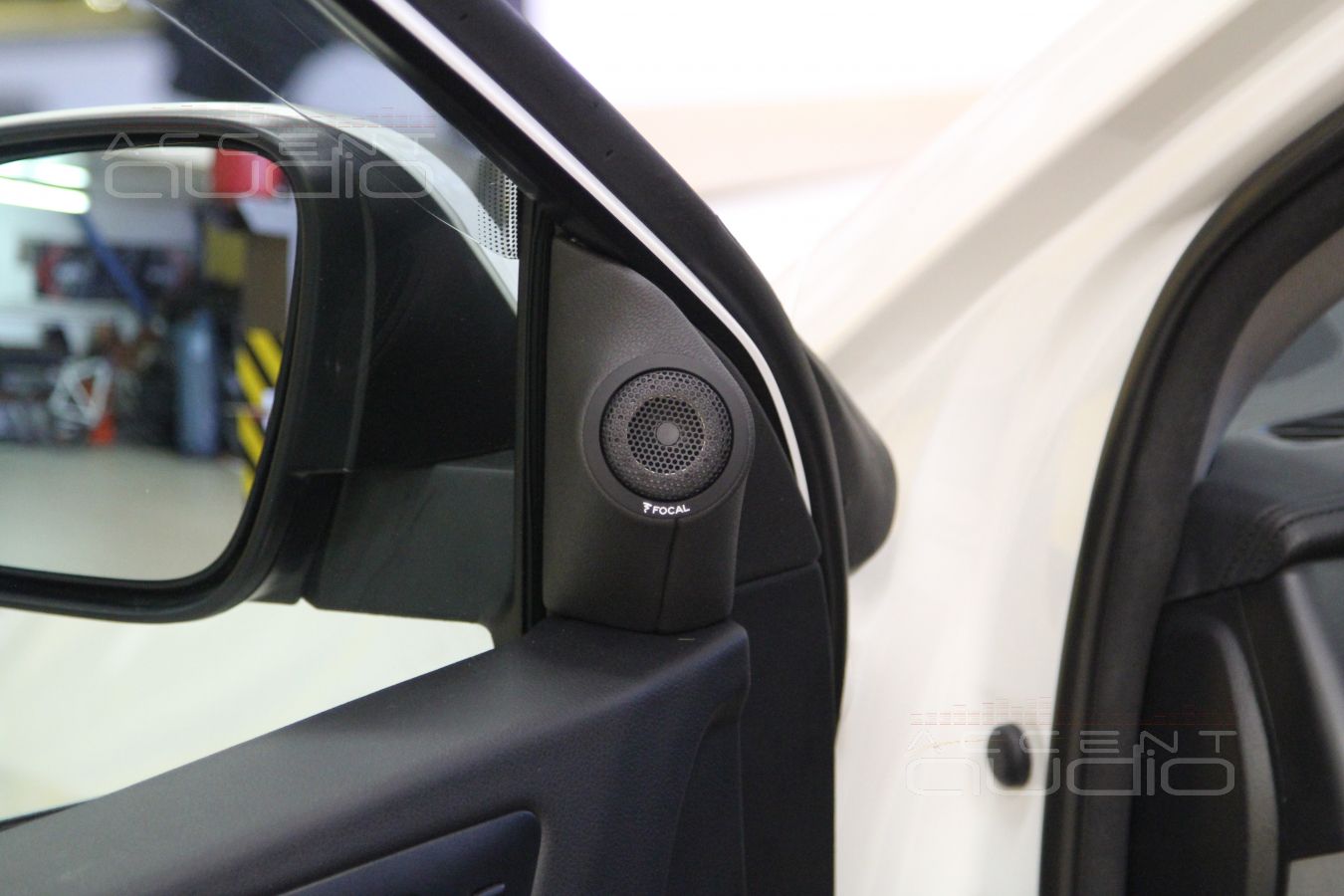

Для твитеров Focal изготавливаем подиумы в треугольнички зеркал, которые в итоге выглядят значительно приятнее, чем заводской кусок пластика. Разворот почти в лицо слушателя, обязательно учитываем рост водителя и положение его сидения.

Для среднечастотных динамиков Focal изготавливаем алюминиевые крепежи под болт и заполняем заводские карманы в торпеде синтепоном.

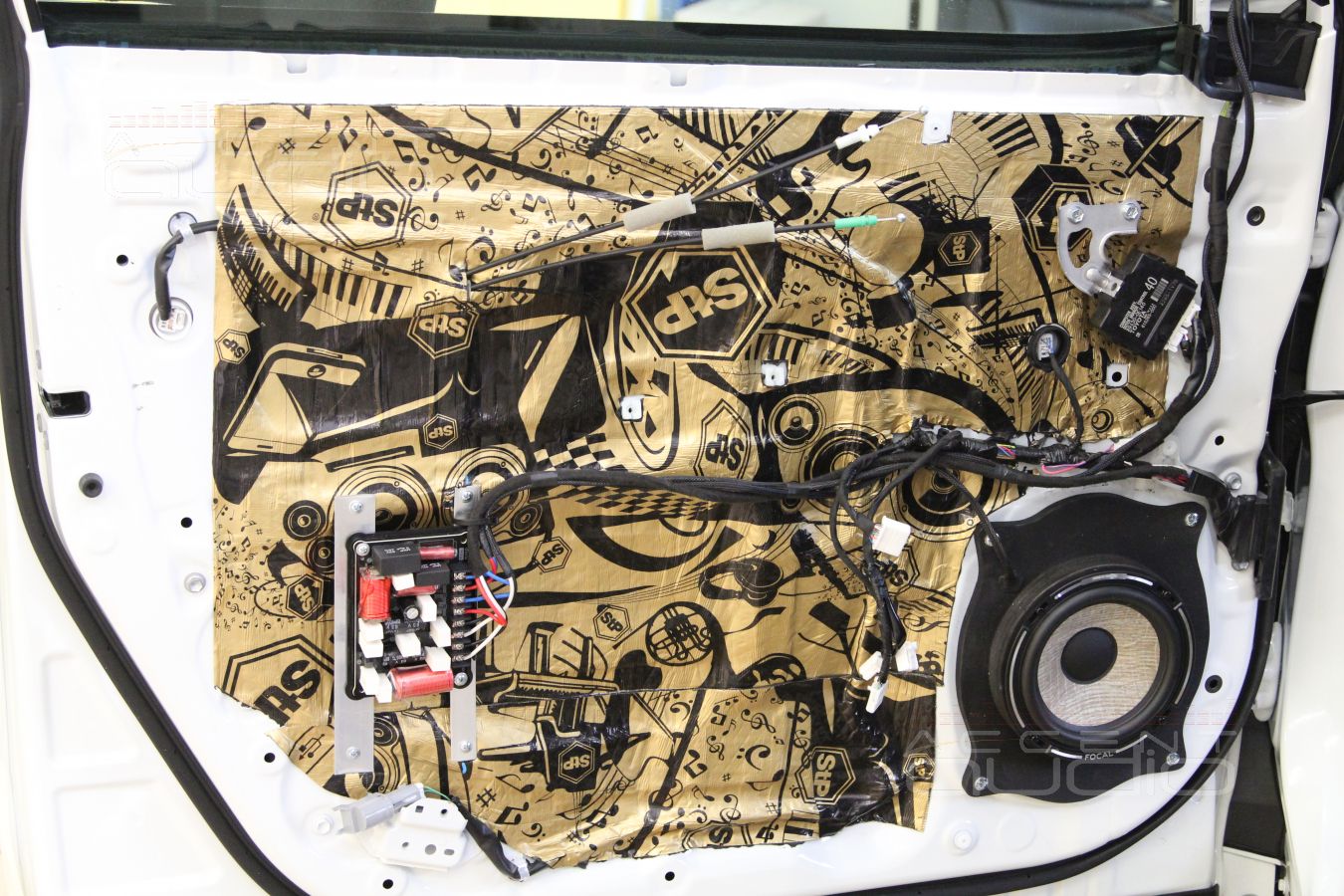

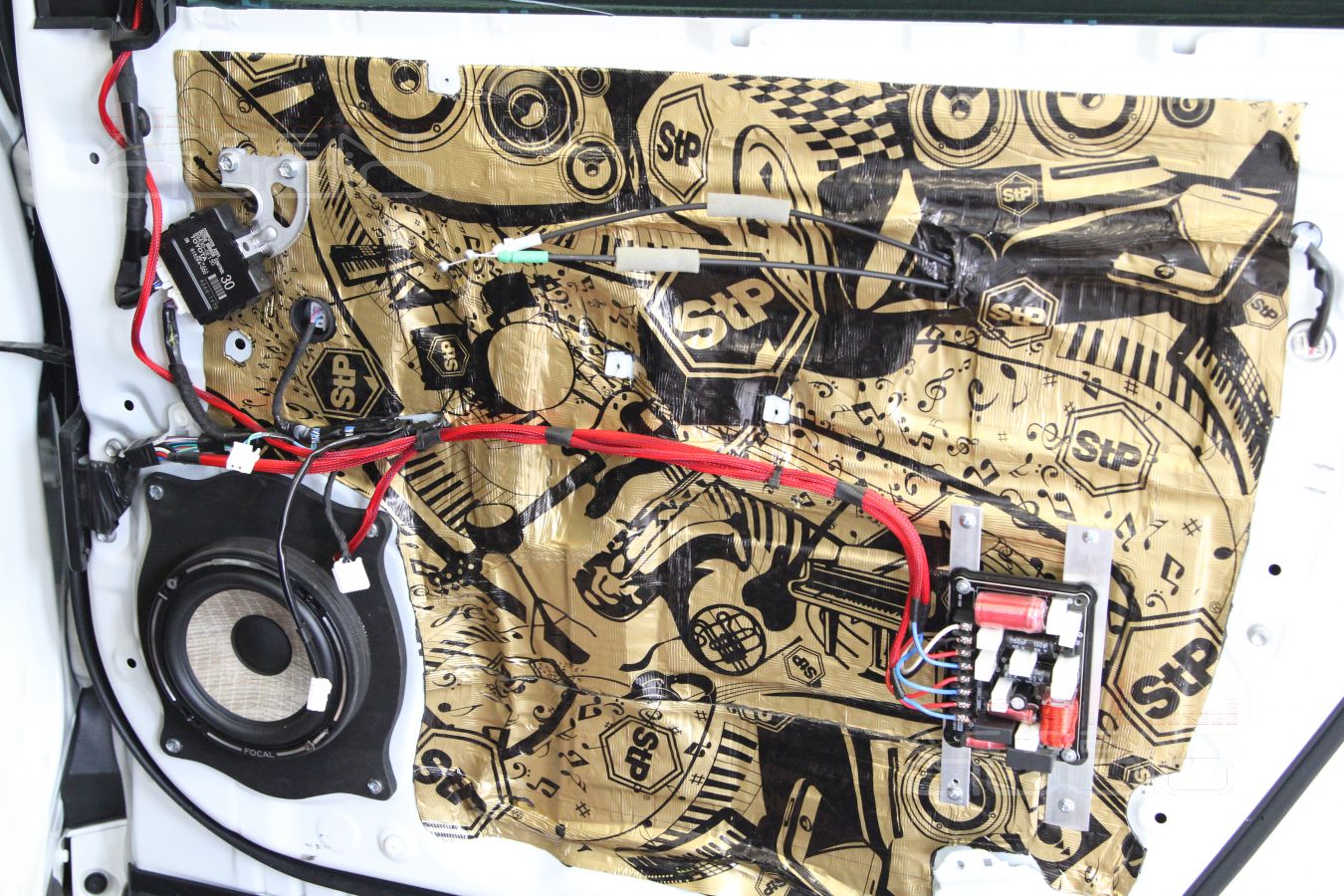

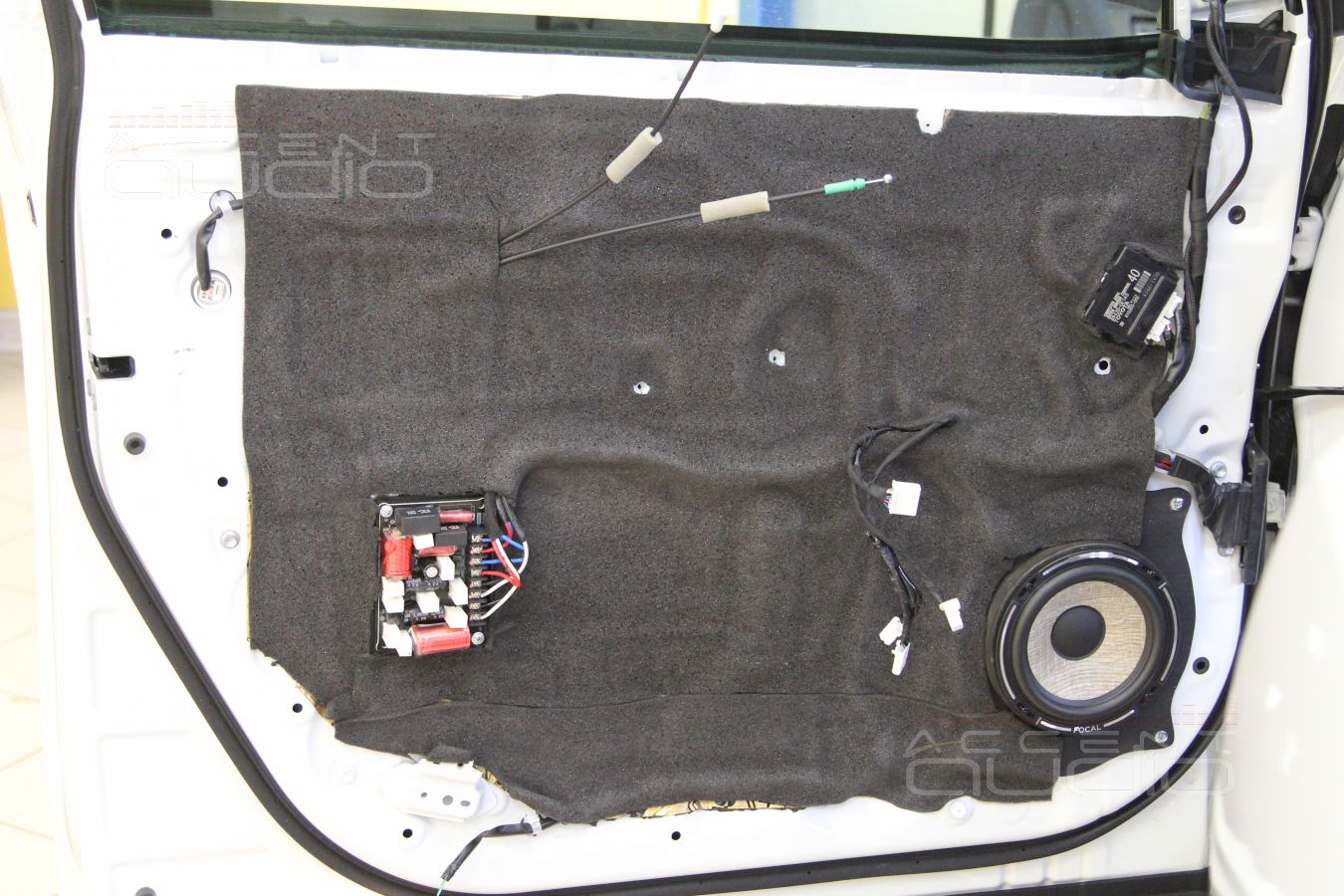

Для мидбасов Focal выполняем внутренние подиумы сложной формы, клеммы обязательно опаиваем, так как акустические соединения в мокрых дверях могут быть только под пайку

Прокладываем и протаскиваем новую акустическую проводку Klotz 425 в двери без разрывов.

Устанавливаем кроссоверы

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка трехкомпонентной акустики Focal

Установка усилителя E.O.S AE-4100.1 SE в Toyota Highlander

Наши работы / toyota / toyota highlander

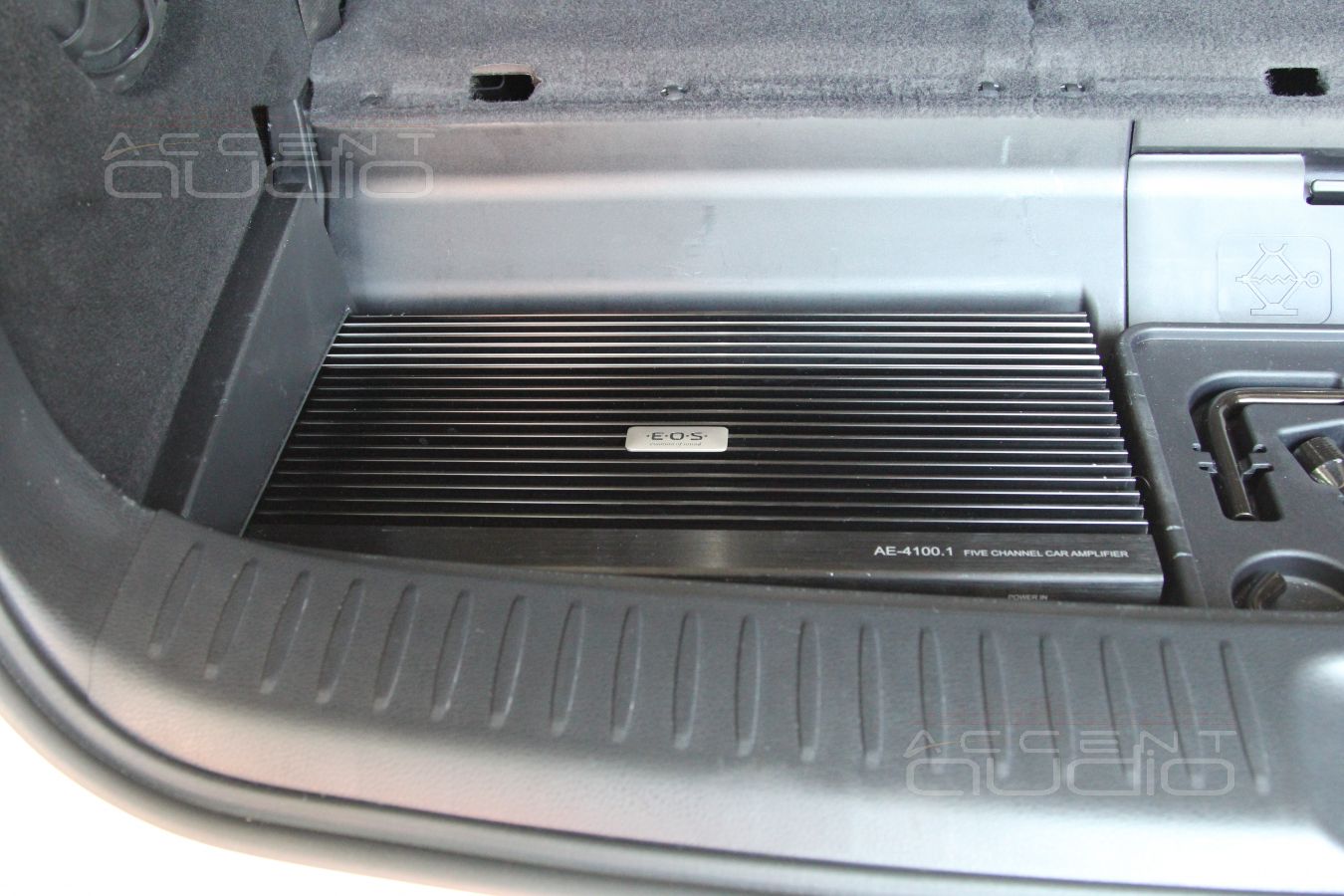

Наш добрый монстр E.O.S AE-4100.1 SE имеет серьезные габариты. Чтобы ничего не нарушить в багажнике и сохранить возможность перемещения полки-шторки под пол багажника, выполняем довольно хитрые манипуляции, которые останутся за кадром. В автомобиле ничего не портится, не режется, не выкидывается. Чуть подплавляем одну пластиковую деталь кармана для мелочей под полом.

Установка усилителя E.O.S AE-4100.1 SE в Toyota Highlander

Установка усилителя E.O.S AE-4100.1 SE в Toyota Highlander

Встроенный сабвуфер-стелс

Наши работы / toyota / toyota highlander

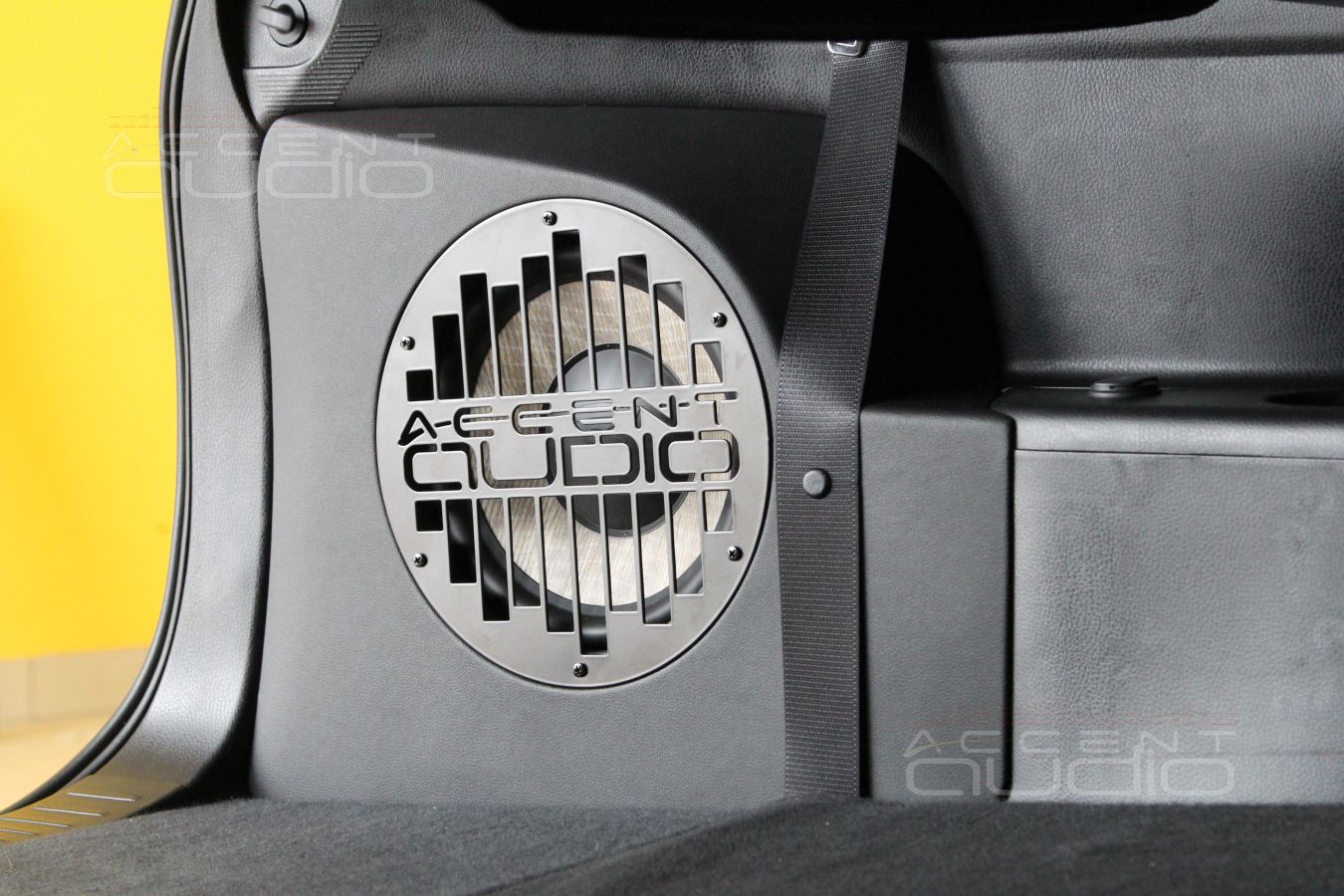

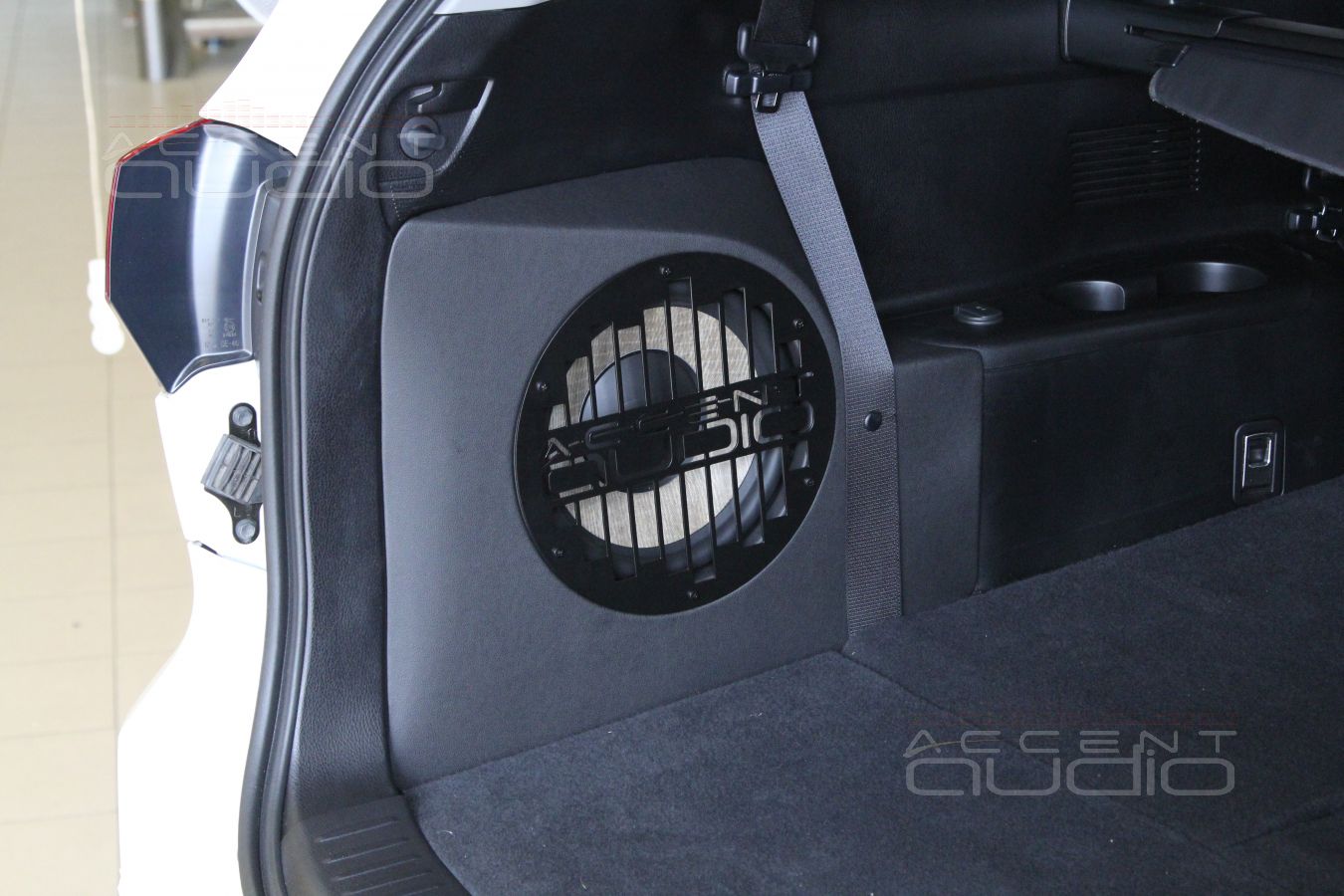

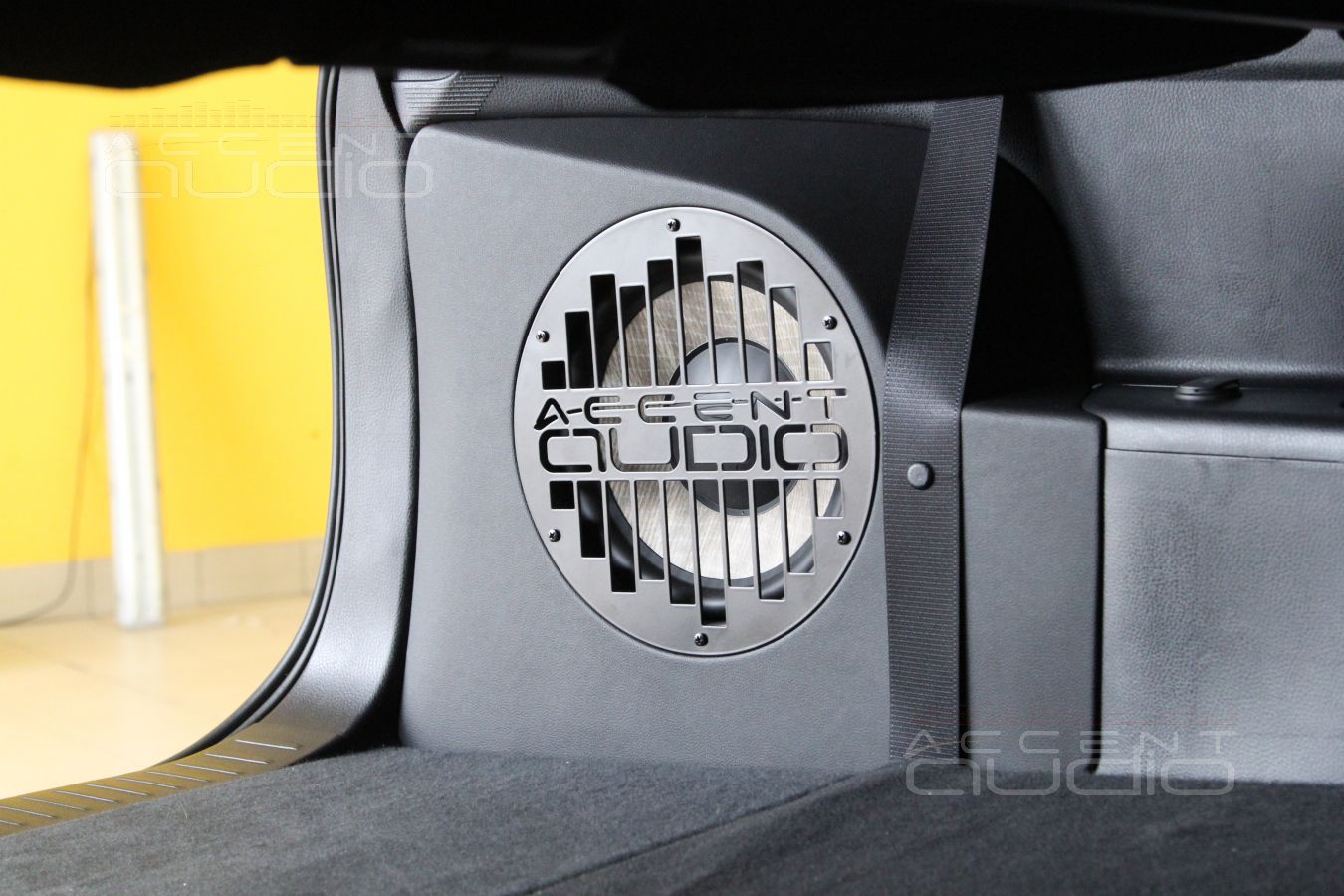

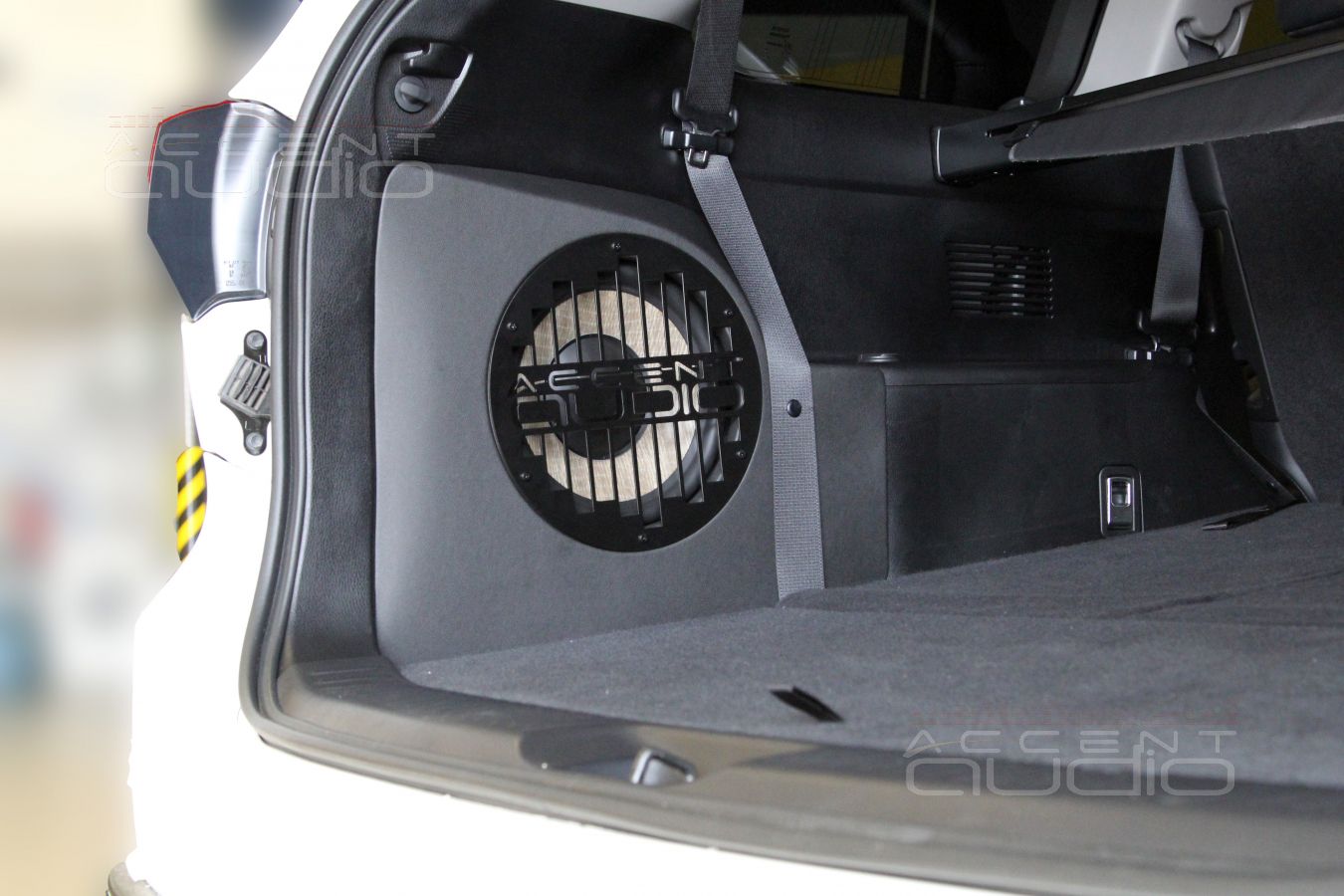

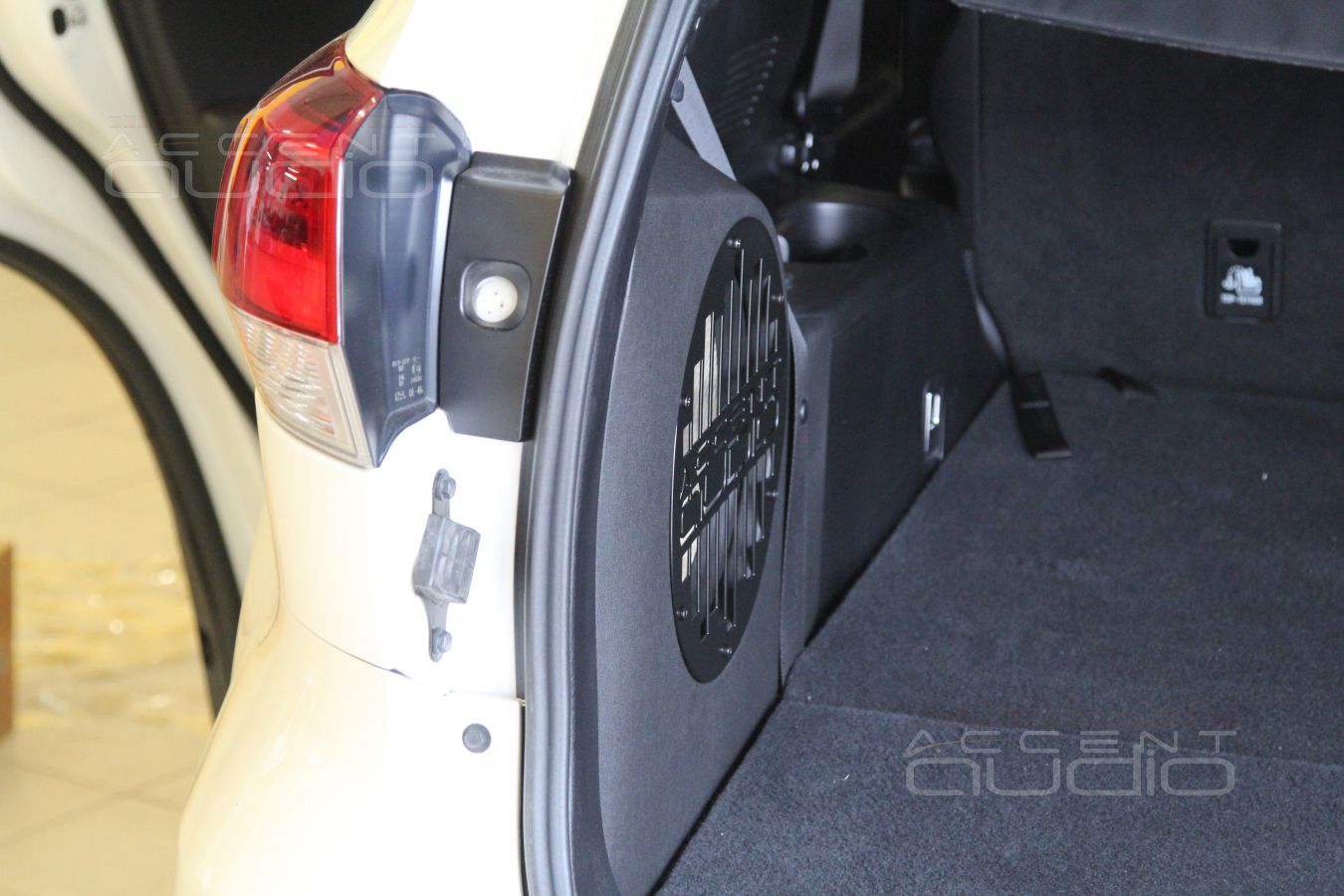

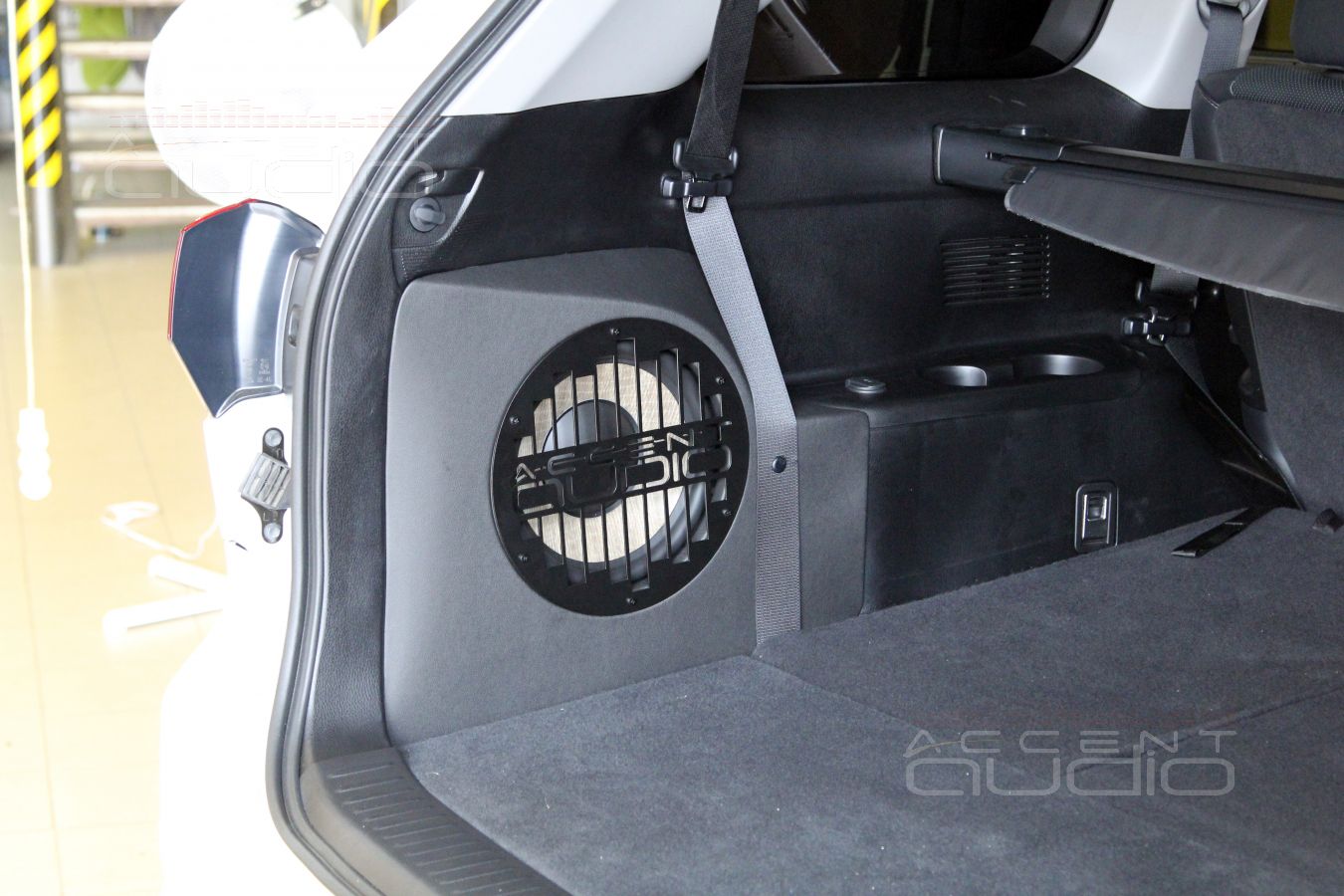

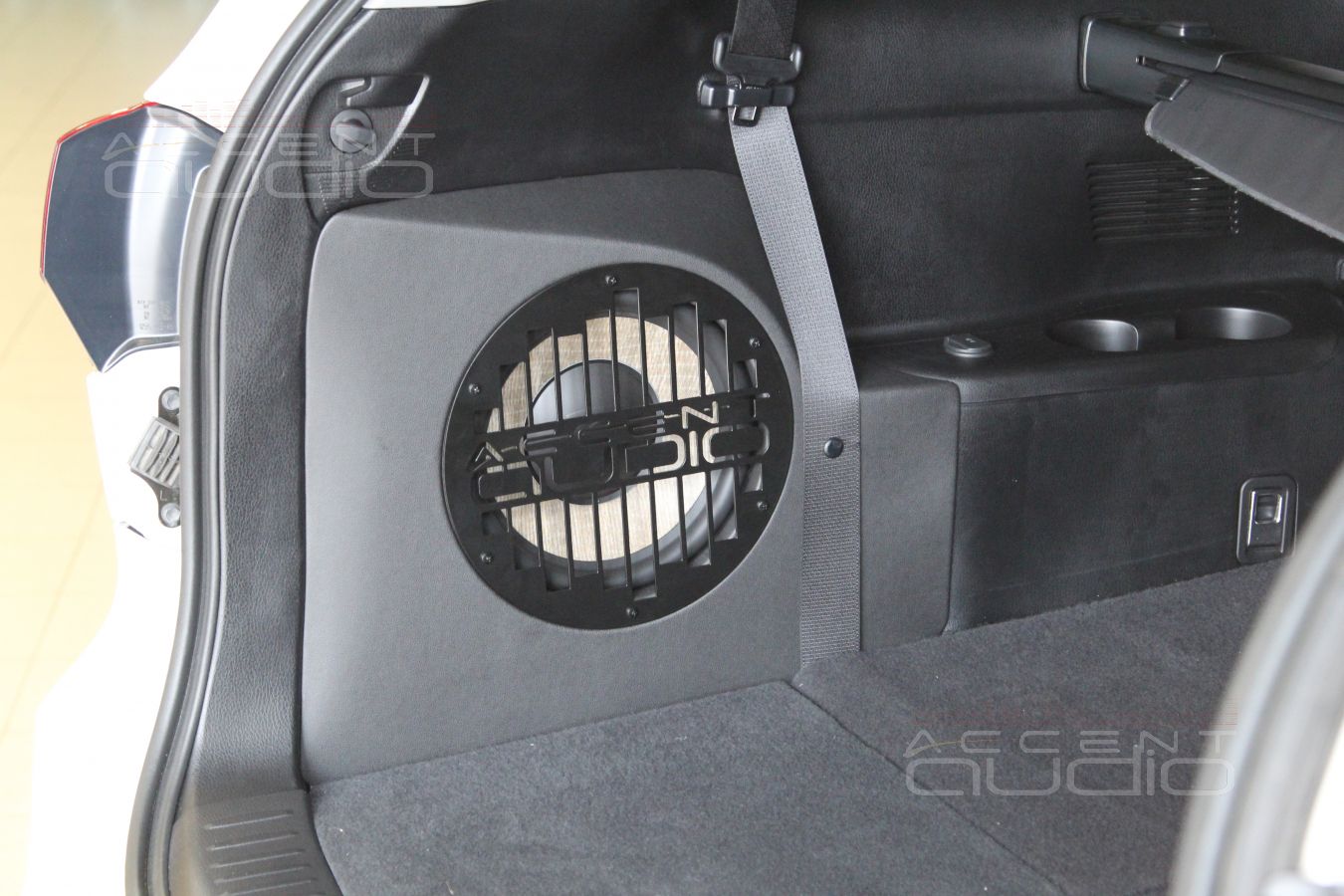

Корпус, как всегда, из дерева, объем 15 литров, крепеж под болт, перетяжка в кожу, защитная решетка из 4мм стали. Видео про установку вы найдете на нашем канале в Инстаграмм.

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

Встроенный сабвуфер-стелс

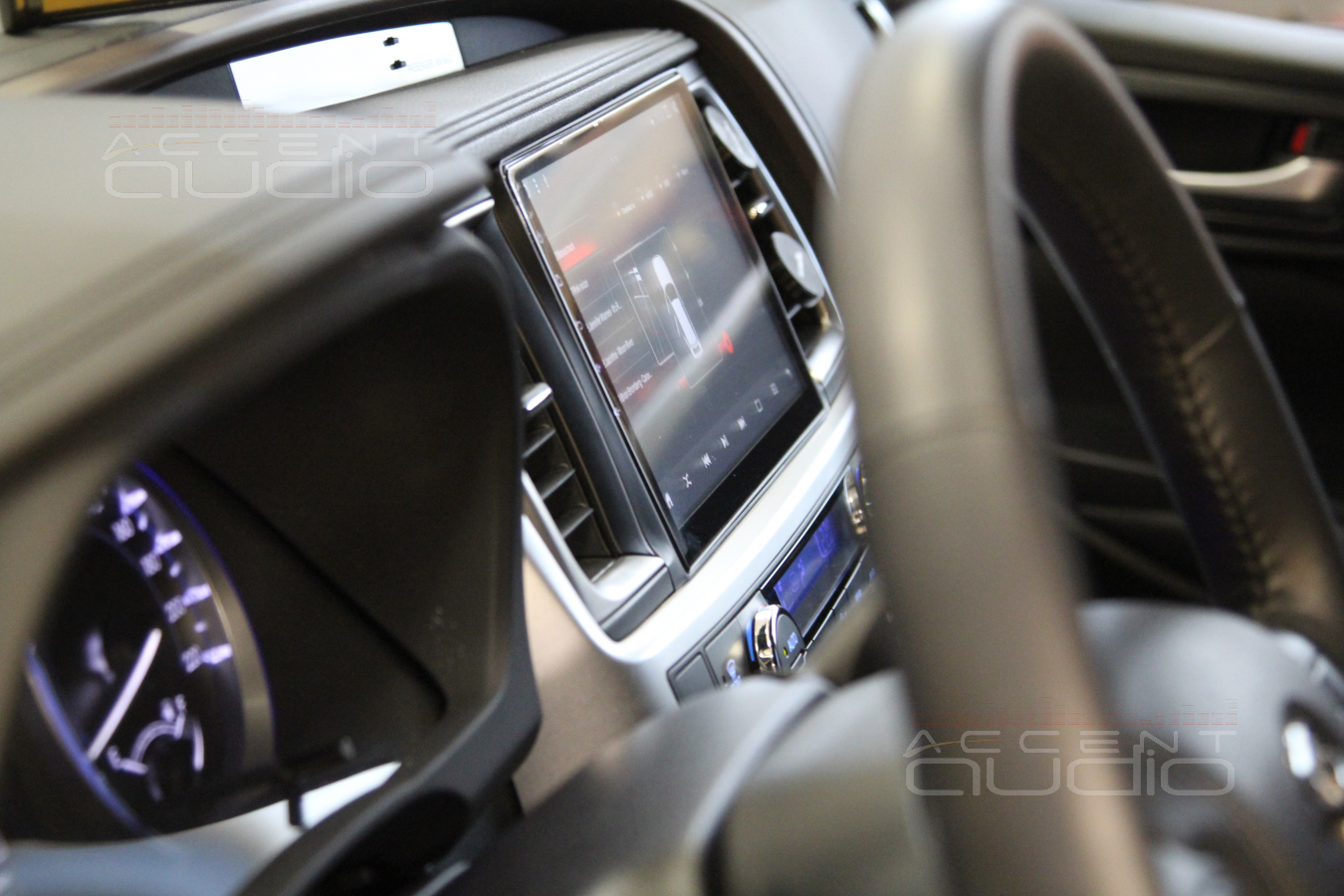

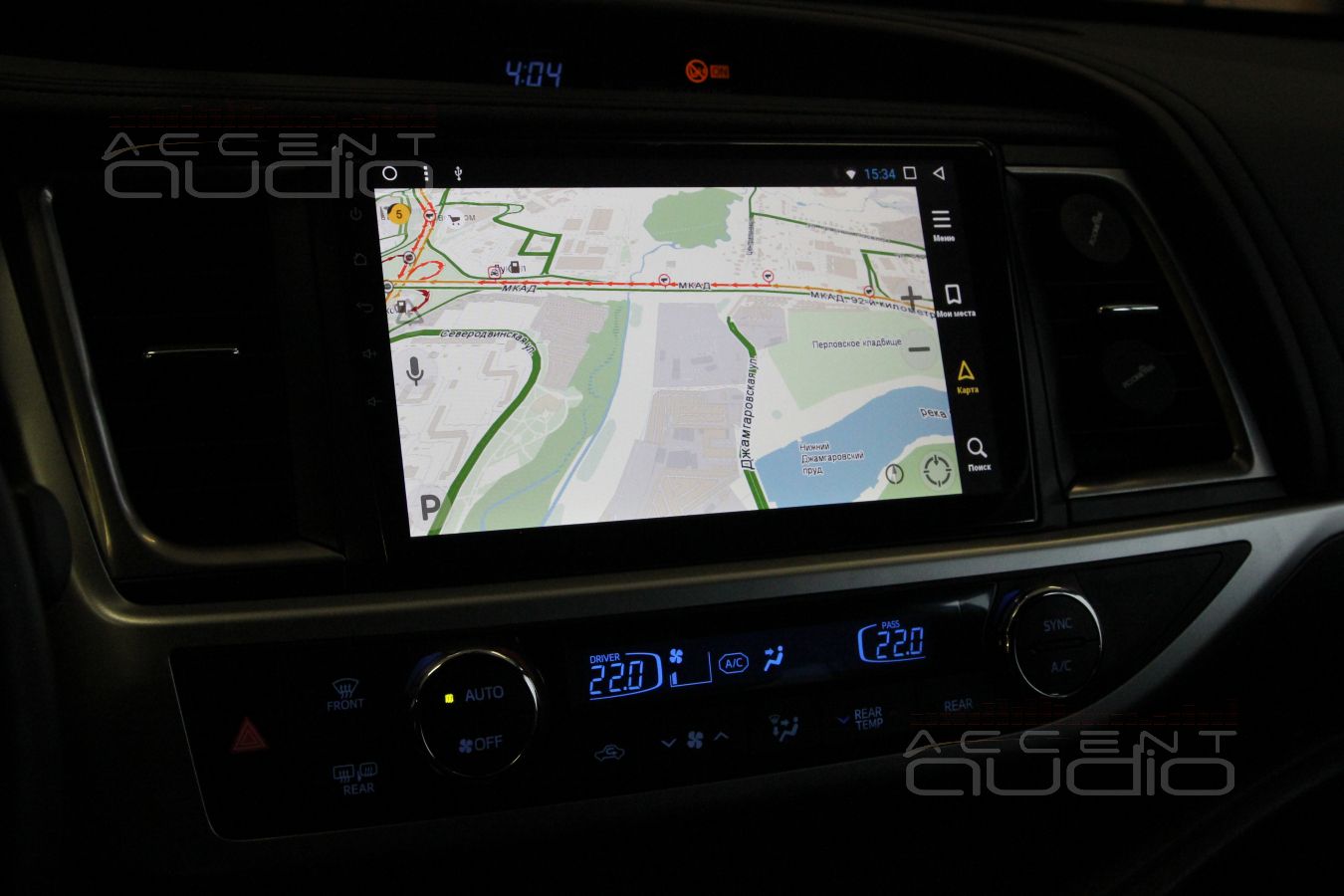

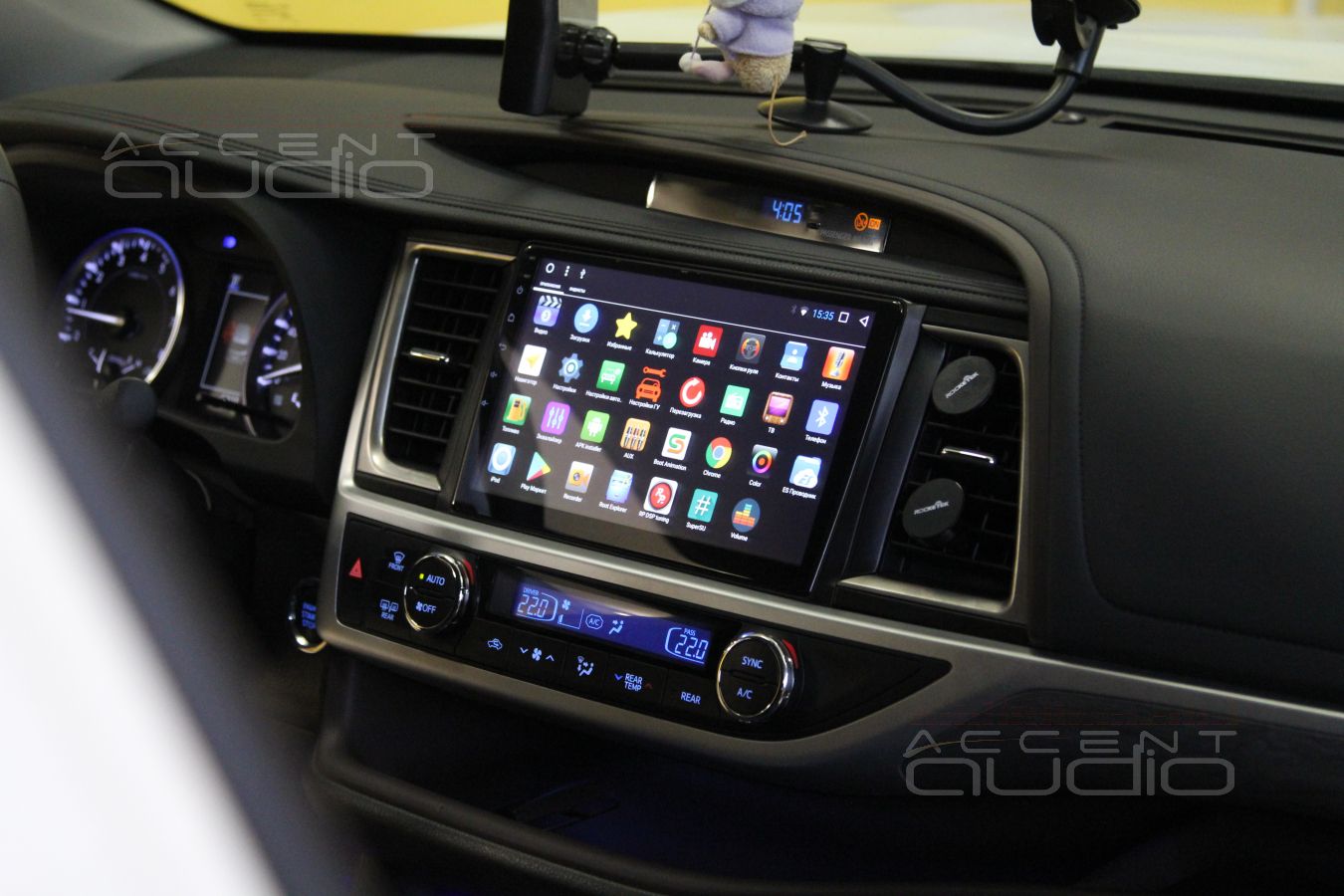

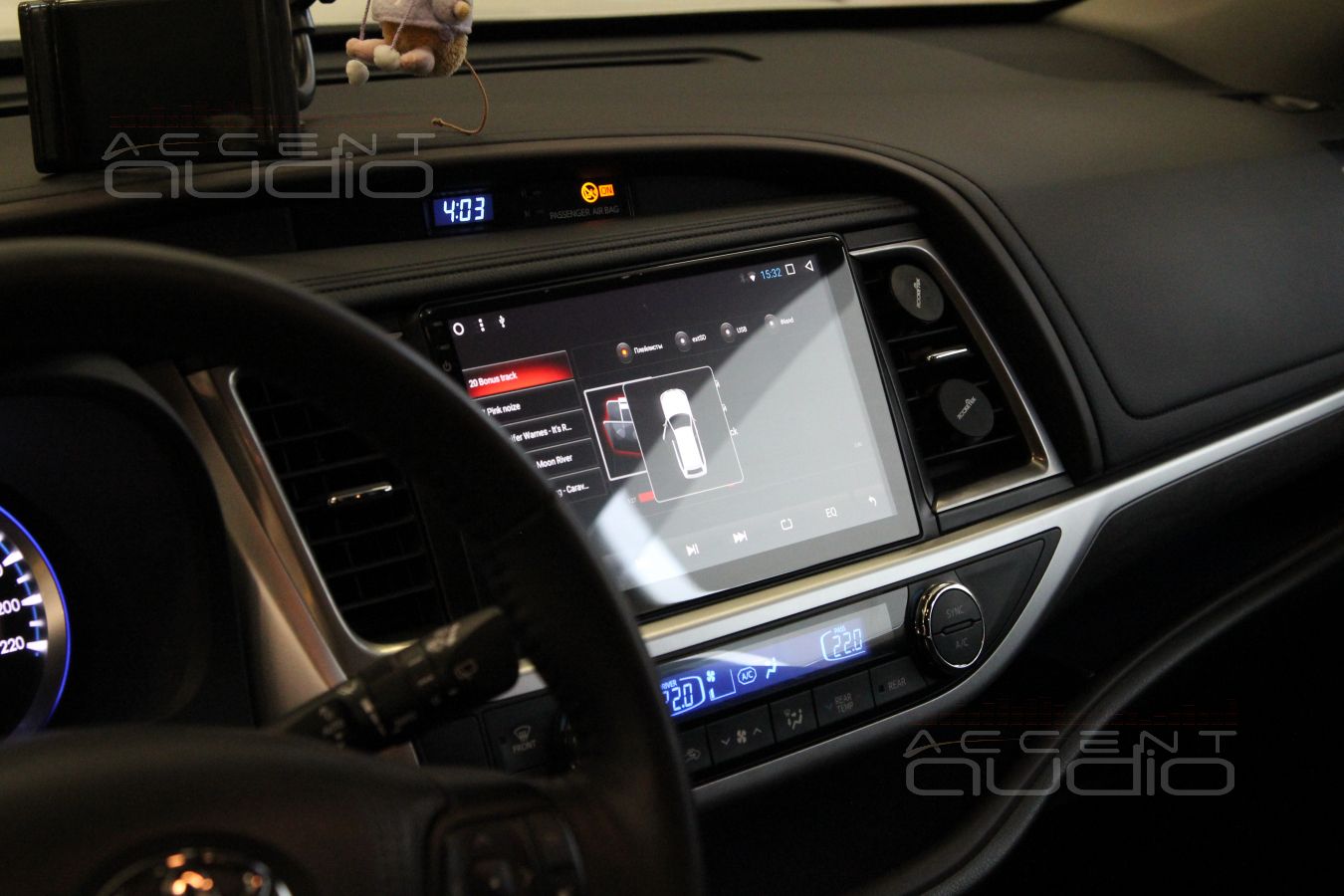

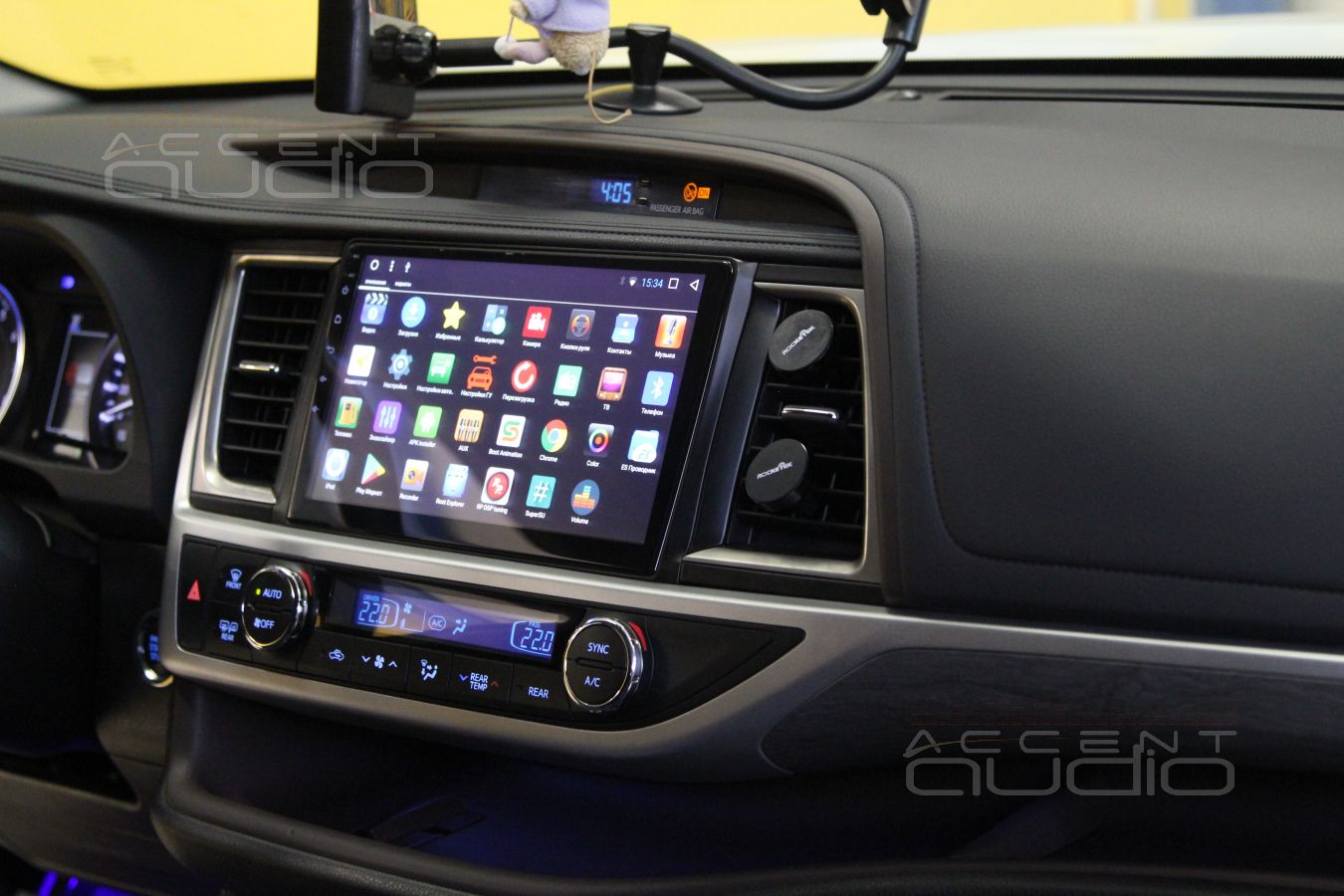

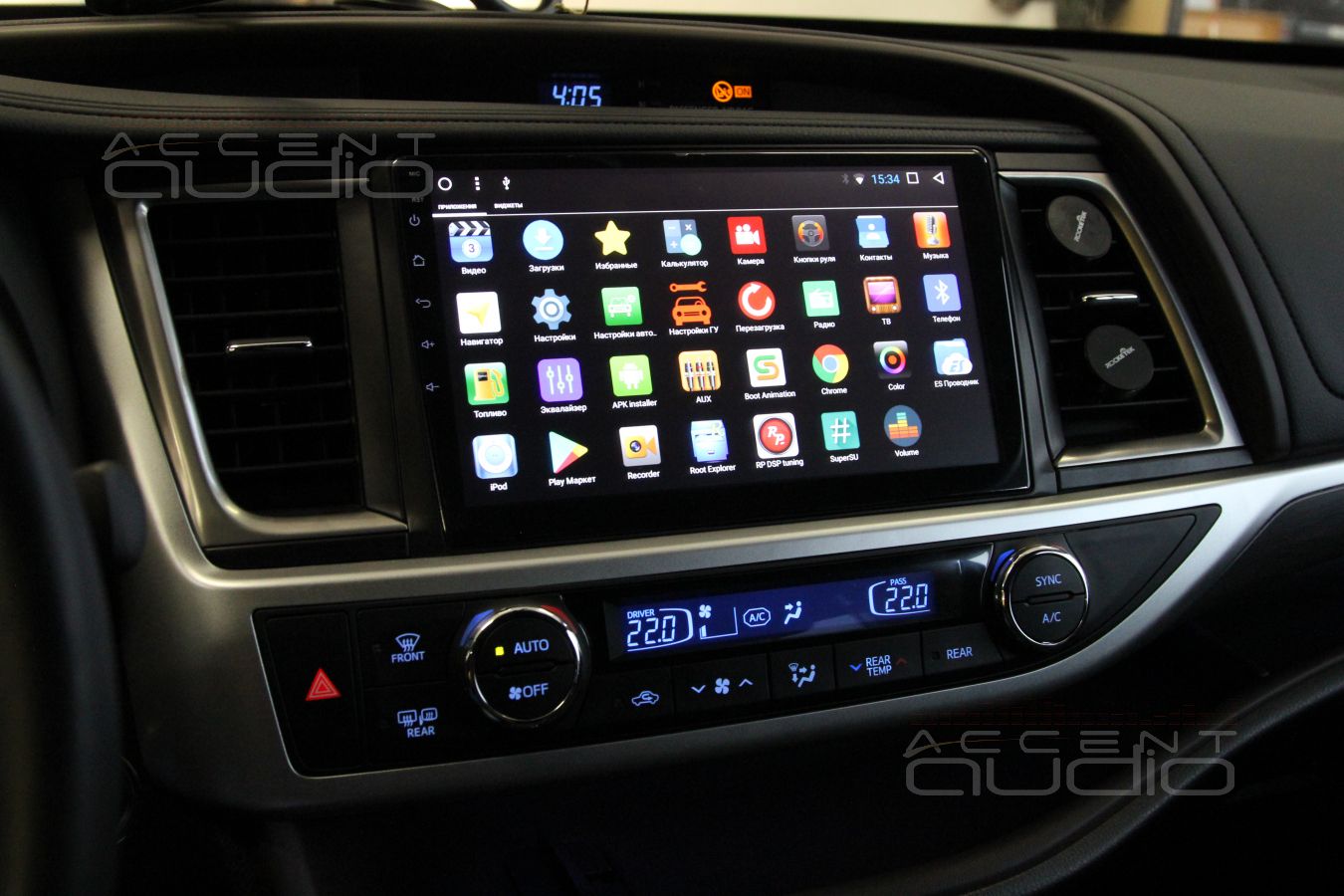

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Наши работы / toyota / toyota highlander

Не будем долго про нюансы и сложности установки – все это выполняется, причем без явных трудностей.

Что важного в Redpower 31184 R IPS DSP ANDROID 7:

  • Великолепно и быстро работает экран и интерфейс
  • Все объявленные новинки процессорных возможностей есть и работают
  • Потрясающий внешний вид
  • Все очень и очень удобно, но нужно привыкать
Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Установка новой магнитолы Toyota Highlander Redpower 31184 R IPS DSP ANDROID 7

Звучание новой системы Highlander-а и результат без внешнего аудиопроцессора

Наши работы / toyota / toyota highlander

Собрали систему, усилитель сначала подключили временной проводкой по воздуху.

  • Включили
  • Дали поиграть несколько часов.
  • Настроили.
  • Пригласили клиента.

Для теста и сравнения взяли с полки Pioneer Z5000BT и стали сравнивать звук Redpower 31184 на одних и тех-же тестовых треках в формате Flac. Удивительно, странно, не может быть, но впечатления получились следующие:

  • RedPower звучит как Pioneer, ну, по крайней мере, оооочень близко
  • RedPower чуть воздушней и чуть более колкий, но именно чуть
  • У Pioneer звук немного плотнее, однако середина показалась более вялой, чем у RedPower
  • Pioneer более точно работает с сабвуфером, в представительстве RedPower заверили, что новая прошивка поправит это недоразумение

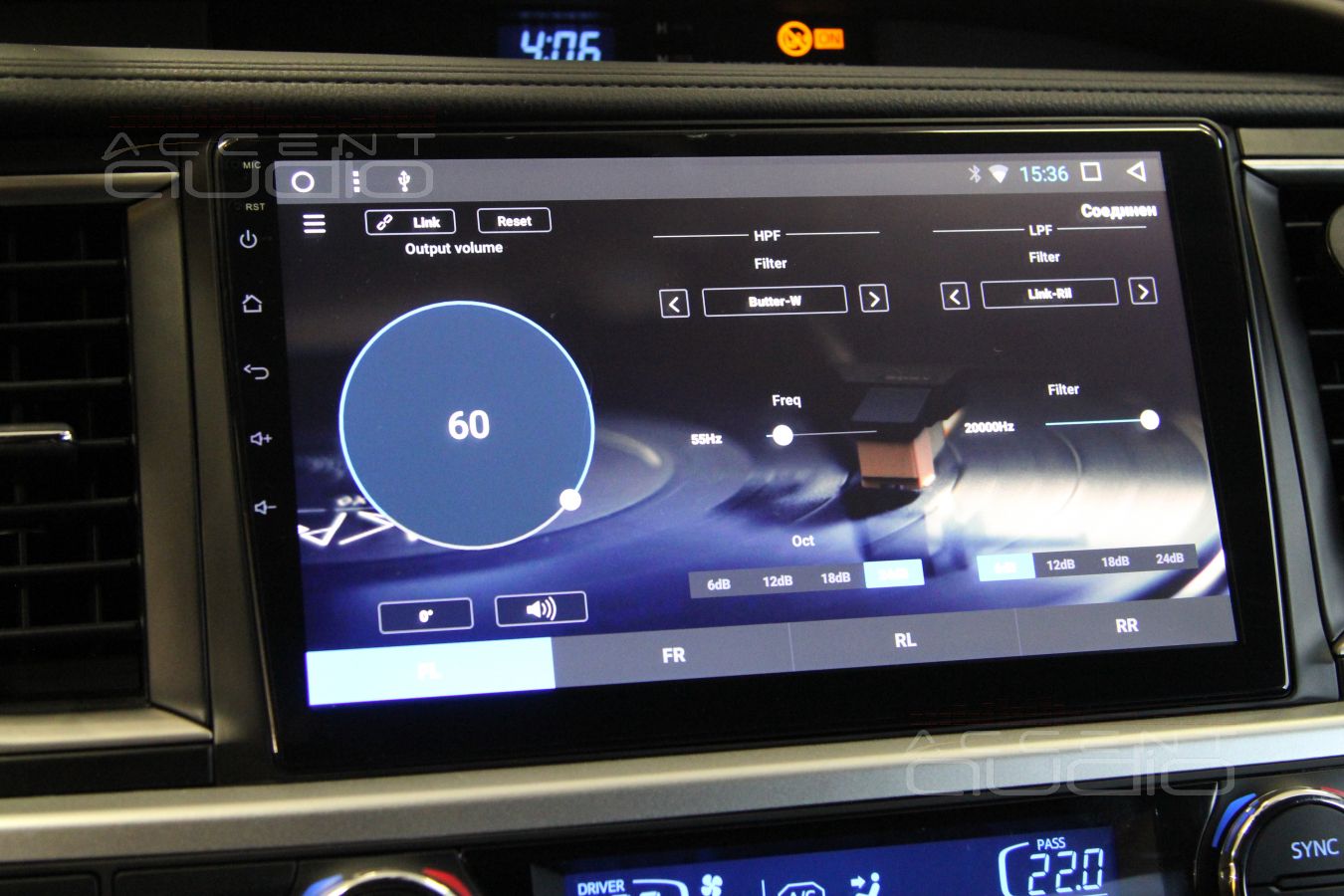

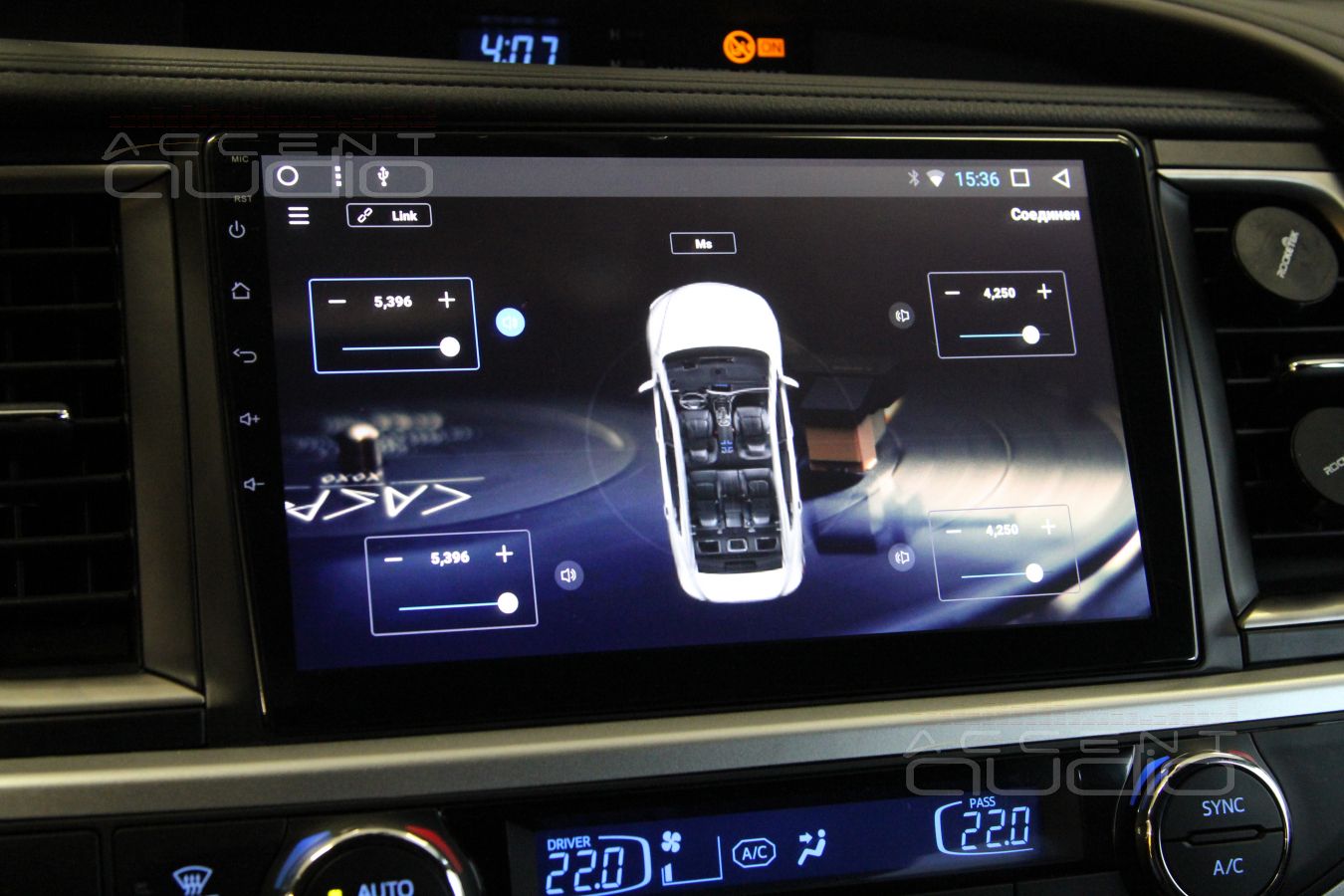

  • Основная претензия к RedPower – отсутствие управления временной коррекцией на сабвуферном канале, которую, впрочем, мы скомпенсировали задержками на акустике
  • RedPower позволяет более точно, чем Pioneer, корректировать громкость каналов, что здорово для настройки сцены

Нюанс, который пришлось решать налету: штатное приложение, которое установлено в RedPower, не читает FLAC. Нет проблем, устанавливаем великолепный и бесплатный VLC – что может быть лучше… Но при работе с VLC мы теряем кнопки на руле, отвечающие за переключение и подмотку треков. Проблема решается установкой плеера Neutron, который не так красив, но очень удобен. Он платный, 500р, это было решено компенсировать клиенту из средств студии.

В итоге, мало того, что мы получили полноценную и качественную аудиосистему на магнитоле под управлением Android, так ко всему отстроили великолепный звук, не уступающий по качеству аналогу от Pioneer.

Звучание новой системы Highlander-а и результат без внешнего аудиопроцессора

Звучание новой системы Highlander-а и результат без внешнего аудиопроцессора

Звучание новой системы Highlander-а и результат без внешнего аудиопроцессора

Звучание новой системы Highlander-а и результат без внешнего аудиопроцессора

Звучание новой системы Highlander-а и результат без внешнего аудиопроцессора

Звучание новой системы Highlander-а и результат без внешнего аудиопроцессора
