Серьезные сложности и их красивые решения: великолепный звук в Audi A7

 - Я купил мечту ! Самый технологичный и красивый автомобиль у меня уже есть, но тут оказался Bang & Olufsen. Сами понимаете, дичь полнейшая. У супруги в тойоте звук лучше, чем эта каша. А я слушаю рок…. Помогайте.

- Все сделаем, но именно по А7 есть сложности, которые потребуют чуть больше времени на реализацию.

- Это пожалуйста. Неделя у вас есть. Разумеется, я хочу всё строго в штатные места, а в багажном отсеке будет запаска. Действуйте.

 Те, кто представляют, с какими тяжелейшими сложностями приходится бороться установщикам аудиосистем, понимают, на сколько абсурдно звучит подобное ТЗ.

Однако, для того мы и показываем столько материалов и пишем столько текста, чтобы доказать: решим красиво, грамотно и аккуратно любую задачу и дадим результат, недостижимый для конкурентов.

 В нашем нудном стиле, предполагающем определенную последовательность мыслей и действий, изложим основные вводные:

1. Для звучания с максимально возможным разрешением от штатной магнитолы, установим адаптер цифровых интерфейсов. Он позволит нам получить цифровой поток SPDIF с разрешением 48кГц/24 бит. Для этого машину нужно сначала запрограммировать родным софтом. Не проблема – всё есть.
2. В автомобиле полностью отсутствуют свободные ниши. В багажном отсеке под полом запаска, а под запаской второй тяговый АКБ. В левой нише будет сабвуфер, правая ниша полностью занята блоками, мозгами и прочими нужностями. Задний диван лежит на металле кузова как в Porsche Panamera, под передними сидениями места ровно на одну ладошку – даже аудиопроцессор не установить. Ради максимальной экономии пространства убираем штатный усилитель Bang & Olufsen, а через него работают микрофоны Bluetooth Handsfree. Поэтому отдельная задача – поиск оригинального немецкого софта для полного демонтажа мерзости от Bang & Olufsen. Это все легко, ведь у нас есть целая неделя!

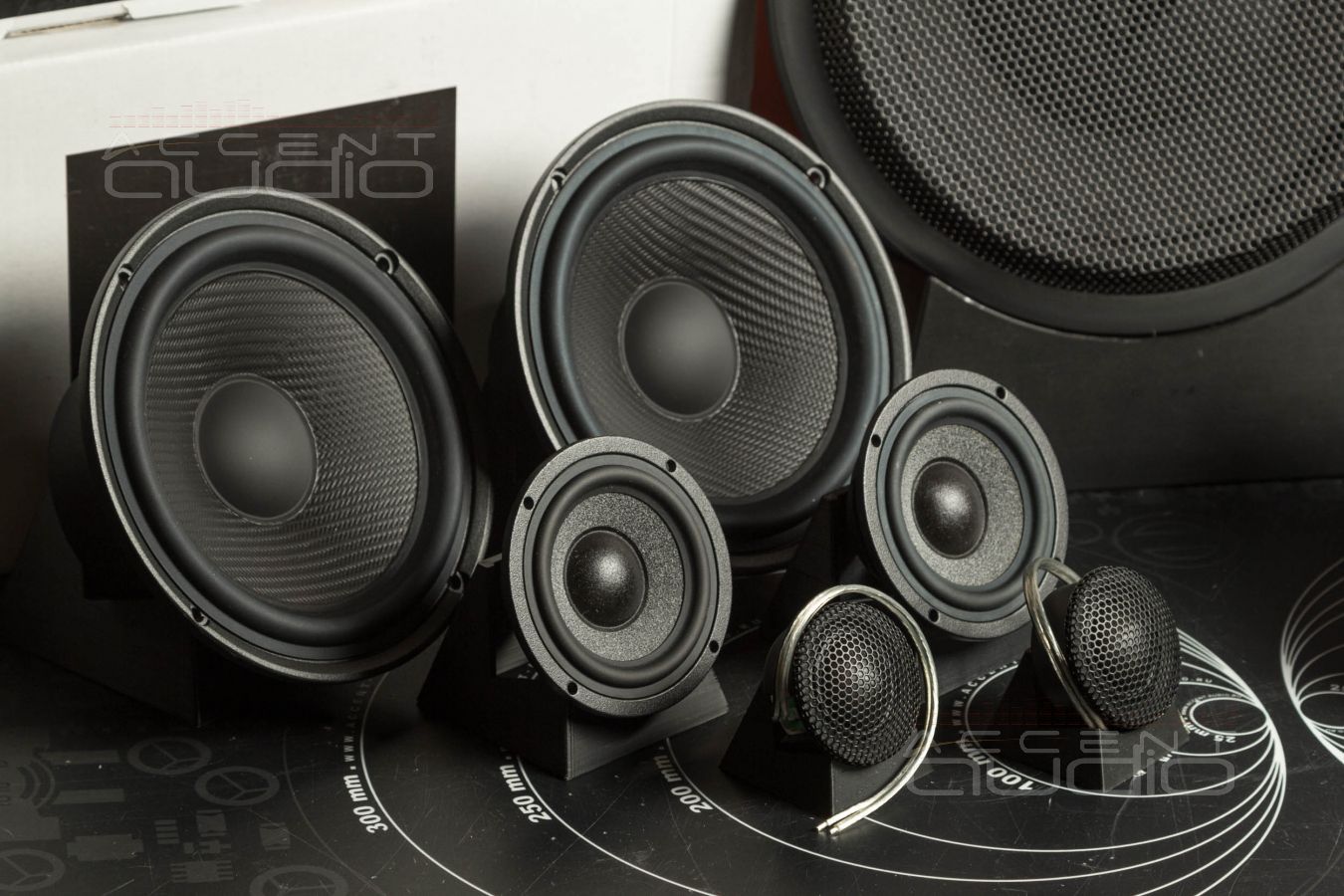

3. Заводские мидбасовые динамики стоят в закрытых корпусах по 3 литра каждый. Понятно, почему в машине нет частот ниже 100 Герц, понятно, зачем производитель так яростно коверкает сигнал и почему усилитель Bang & Olufsen необходимо удалять – он главный виновник ужасного звука, хоть его и заставили таким быть нарочно. Вместо заводских корпусов нужно напечатать или изготовить из корпусов жесткие вставки, позволяющие установить новые динамики для работы на объем двери. В нашем случае под двери Audi A7 и с расчётом на тяжелый рок будут знаменитые немцы SOAudio SO 165\38.
4. Производитель одного из самых красивых и технологичных автомобилей в мире замыслил установить среднечастотные динамики рядом с мидбасами, чтобы вы немедленно закрыли левый среднечастотник коленом, чтобы средних частот не было, а их остатки играл центральный моно канал.

 Исправим это.

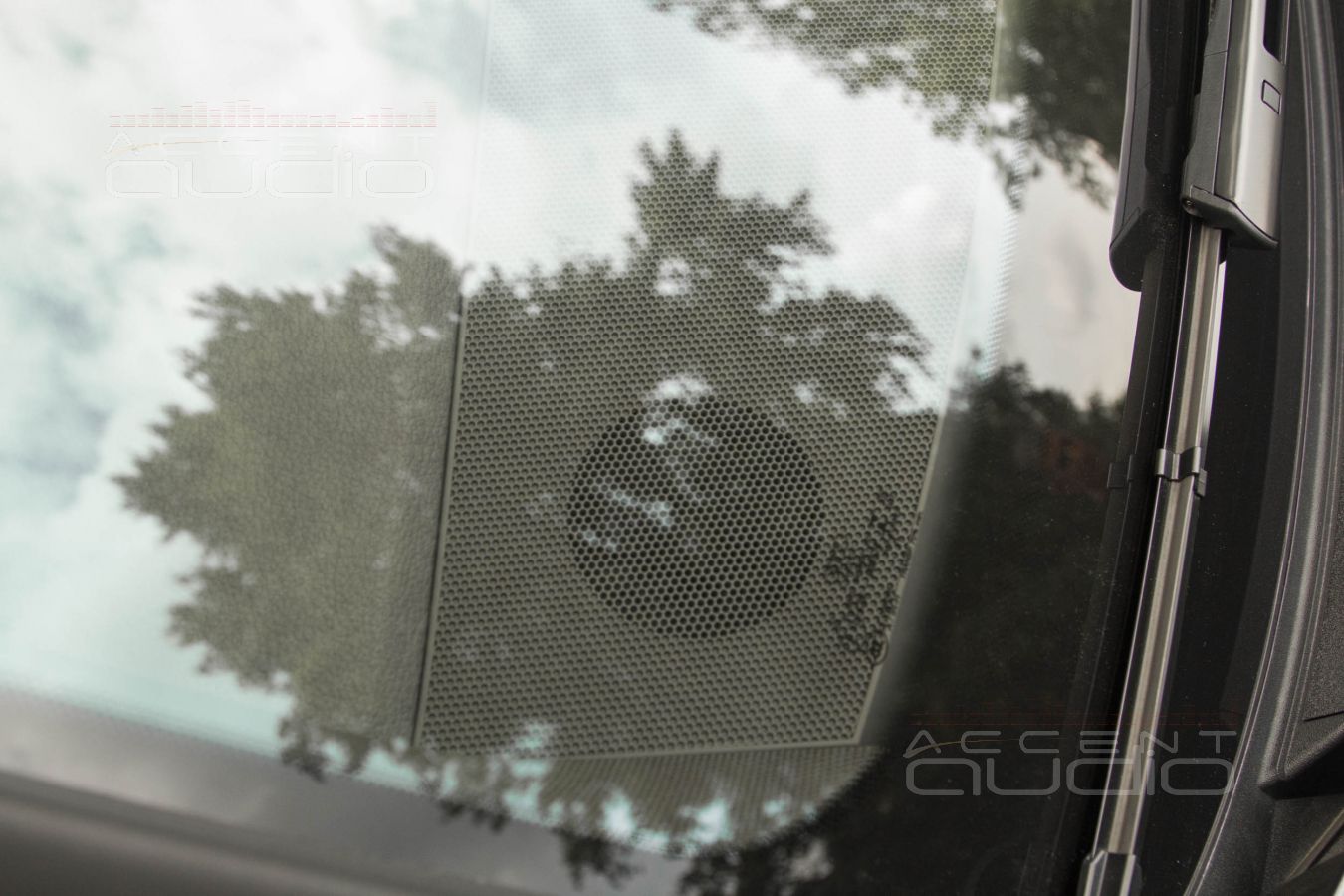

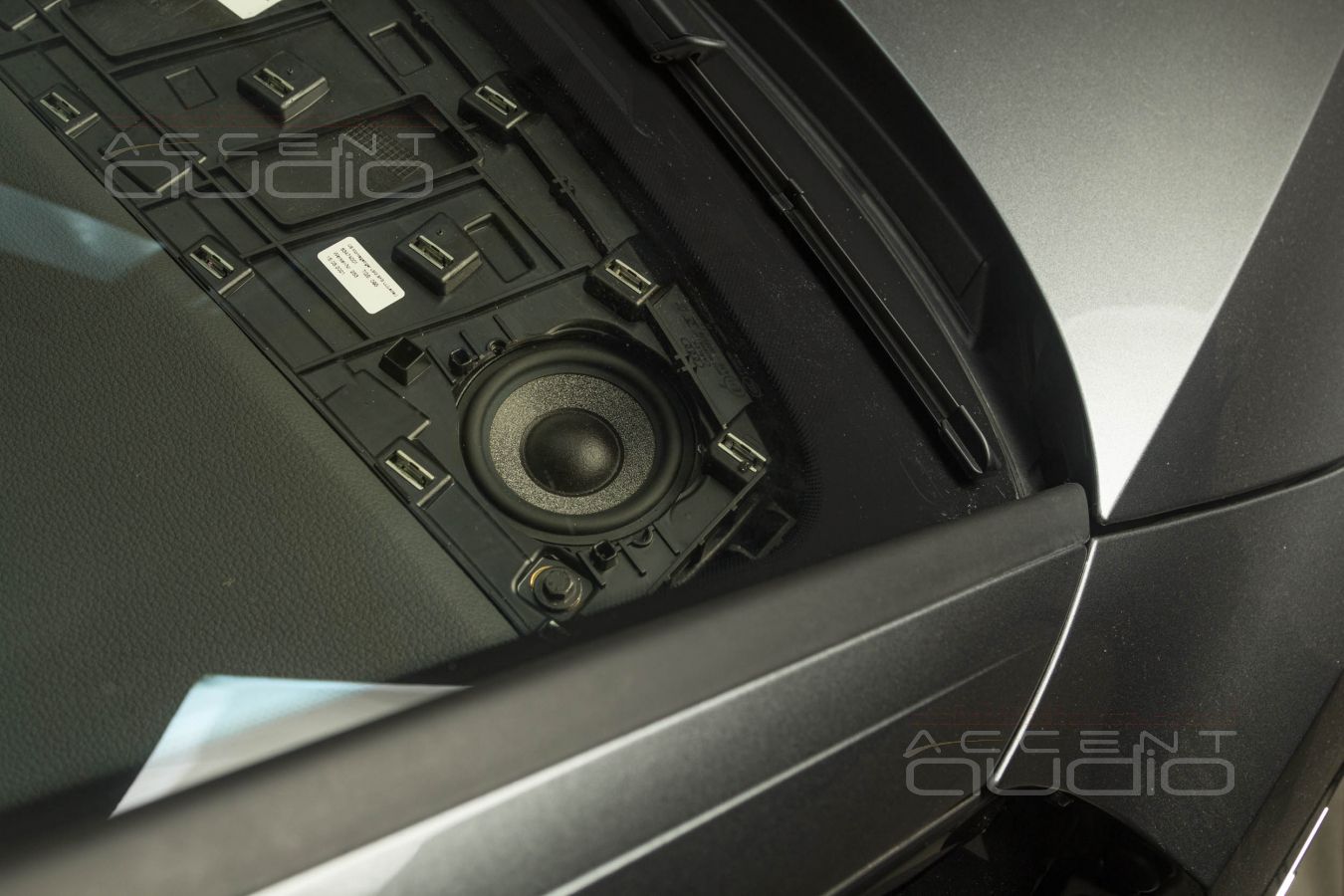

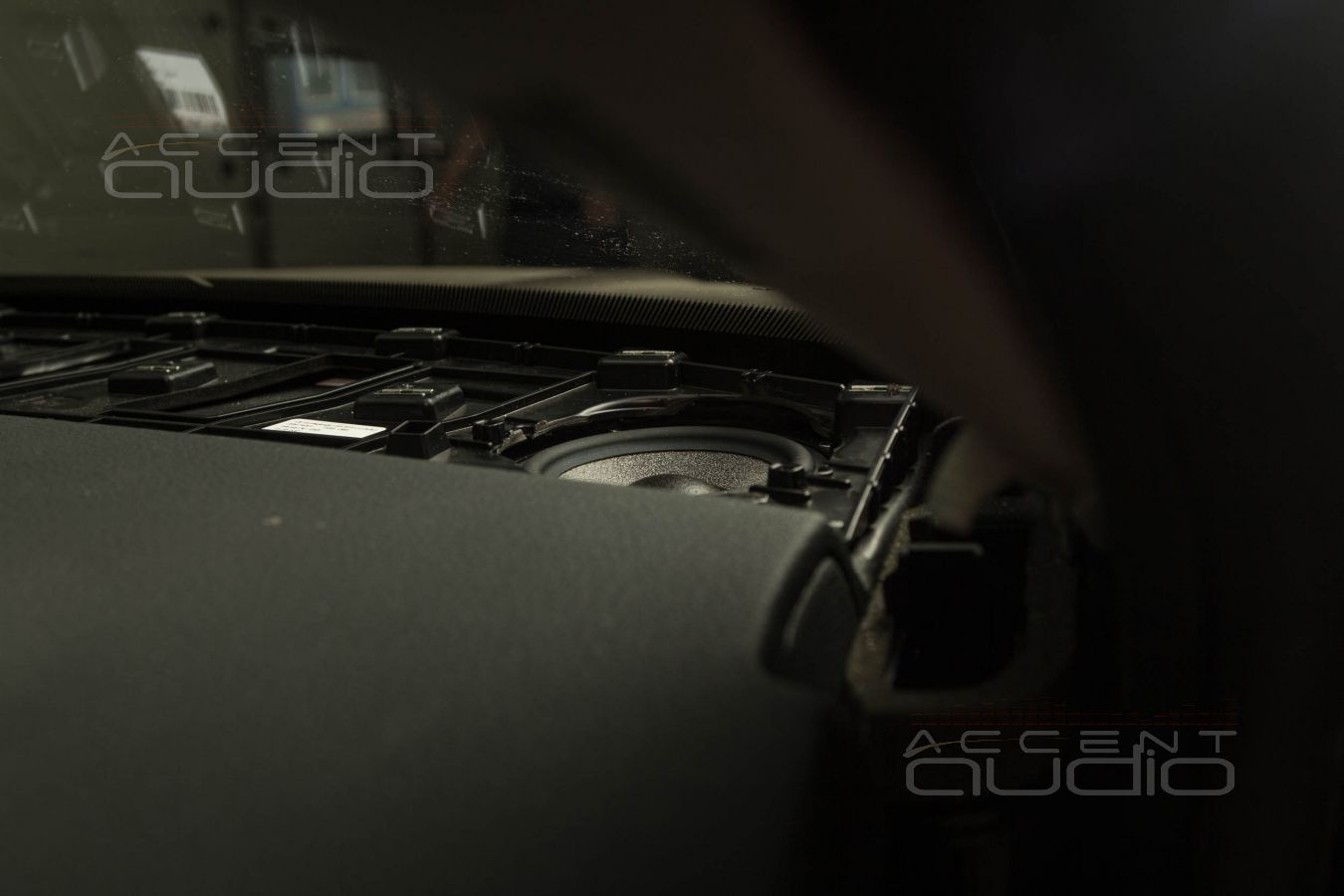

Среднечастотные динамики установим в торпеду. Технически для этого нужно снимать торпеду или выклеивать лобовое стекло. Однако опыт, полученный на множестве инсталляций в Porsche Cayenne, позволит нам выполнить сложную процедуру за несколько часов. Динамики без компромиссов: Brax GL3. Почему не ML3 ? Расскажем ниже.

5. К огромному сожалению, пищалочки придется поставить штатно. Однако, заводские места в стойках лобового стекла для твитеров не так уж плохи: разворот в лицо процентов на 80 имеется, высота великовата, но проблема решаема, звукопросветление сеток очень даже терпимо (вспоминаем сетки Burmester в Porsche Taycan). В заводские лобовые стойки мы установим младших братьев Brax ML Играющие и широкие, роскошные и довольно бюджетные SOAudio SO 29 NEO зайдут в штатные места не без сложностей.
6. Управлять работой всей фронтальной акустики будет лучший процессорный усилитель Helix PSix Ultimate. Установим его за сабвуфером. Как это сделано – в подробностях ниже.
7. Сабвуфер для великолепной Audi A7 и для любителя рока выбираем самый лучший из среднекомпактных – Eton Graphit 10-2.
8. После долгой и нудной перестановки некоторых деталей в подполье, находим место для сабвуферного Helix MOne X. Он принял на себя и остаточную экономию и результаты борьбы форм и габаритов.

Далее – подробнее.

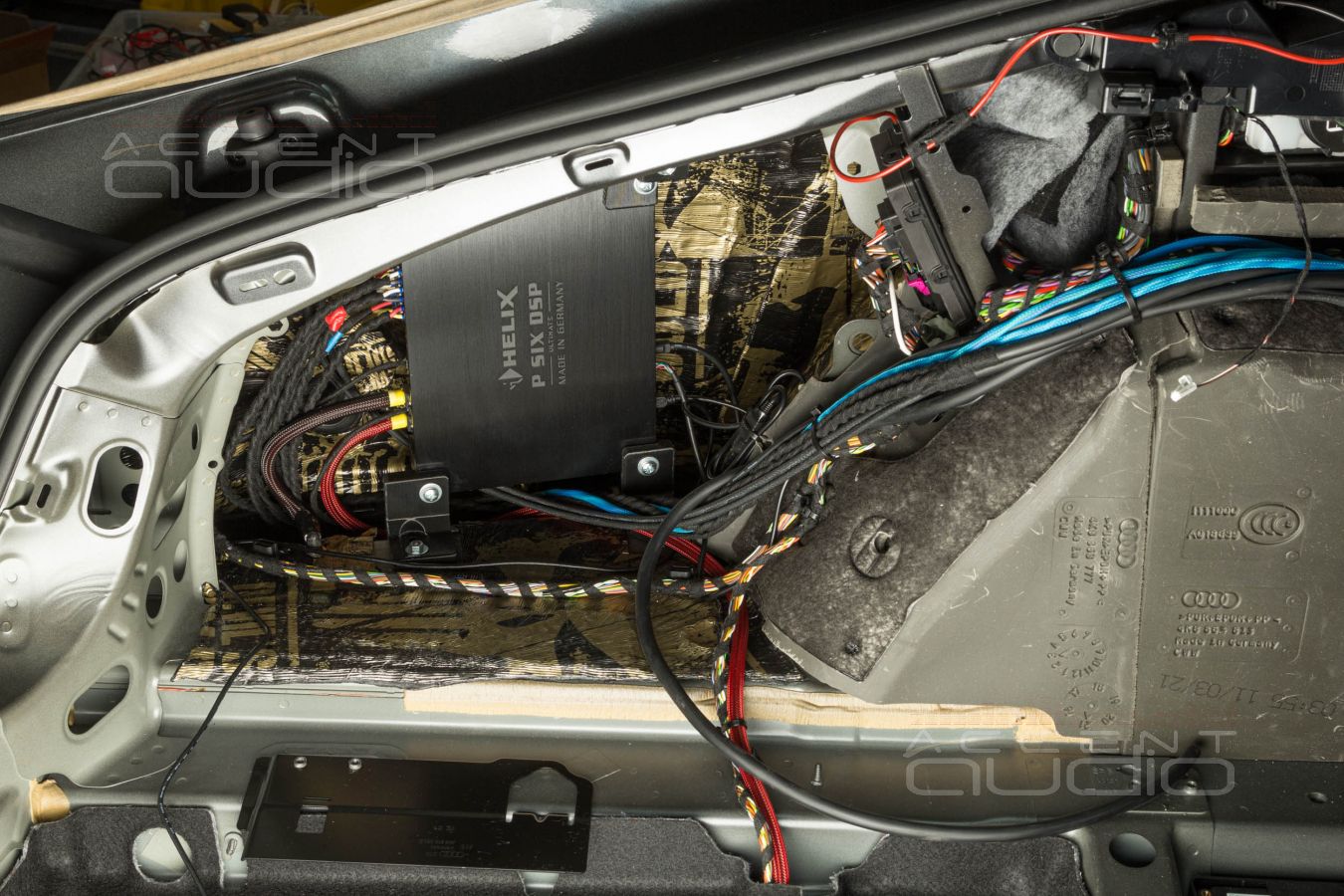

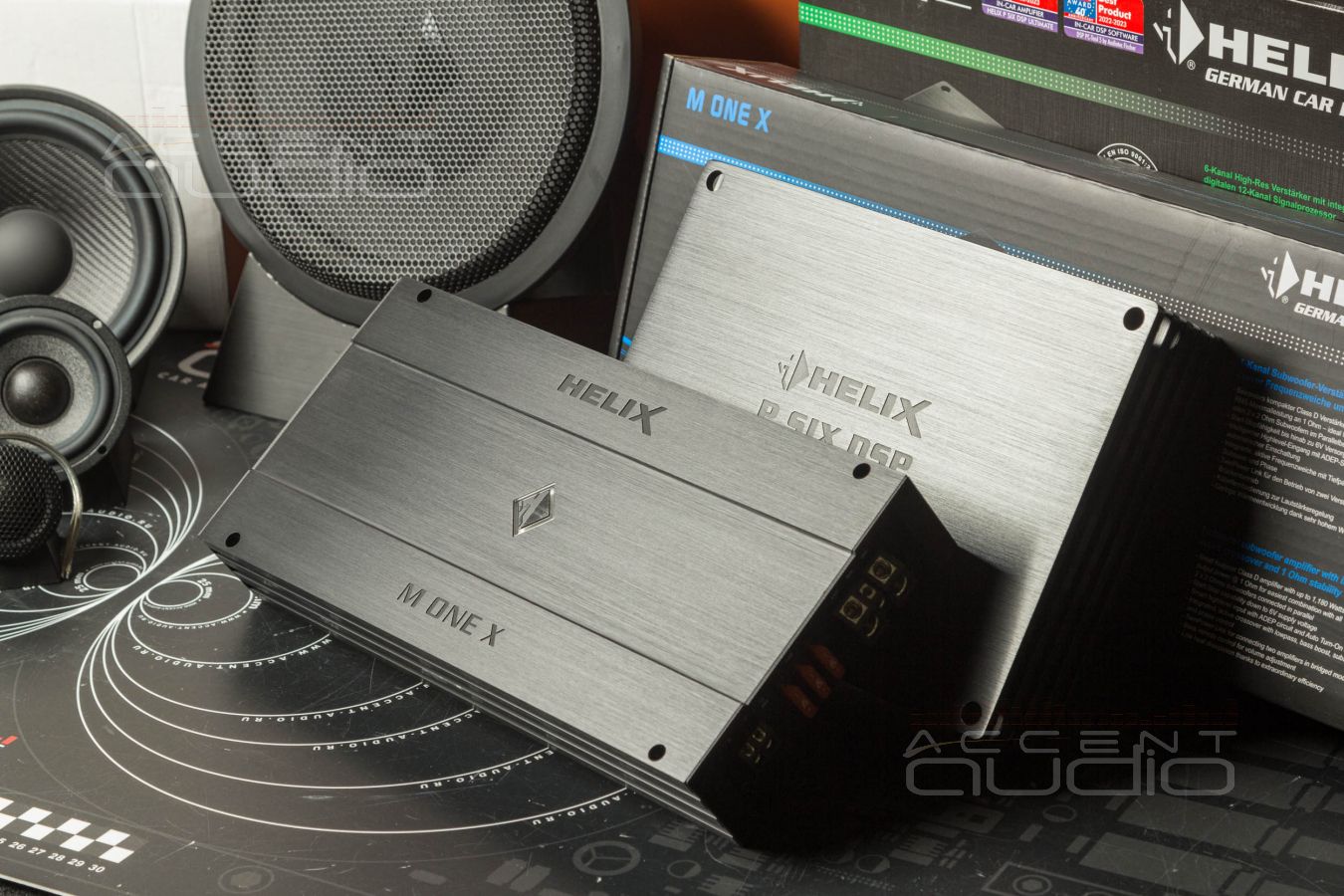

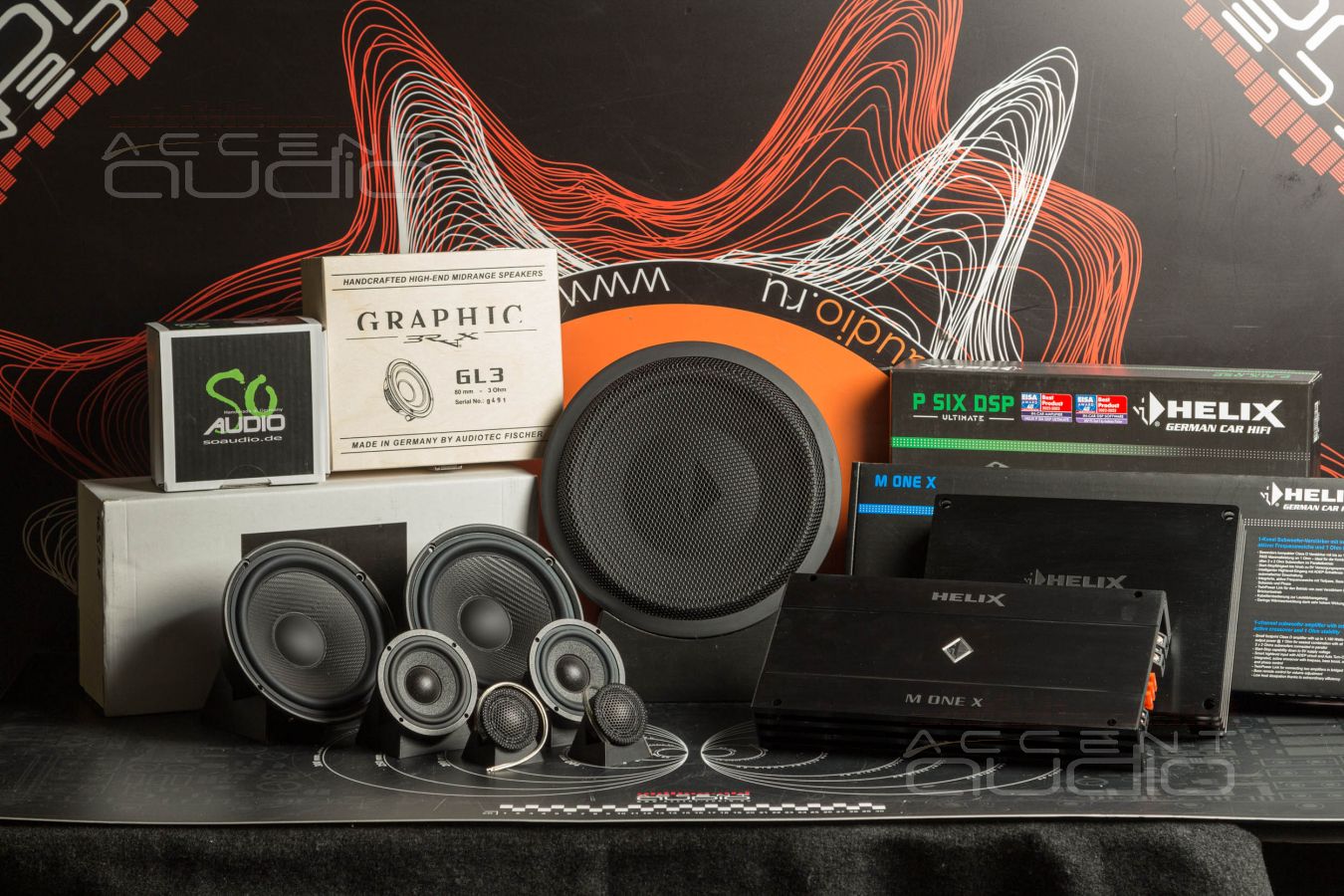

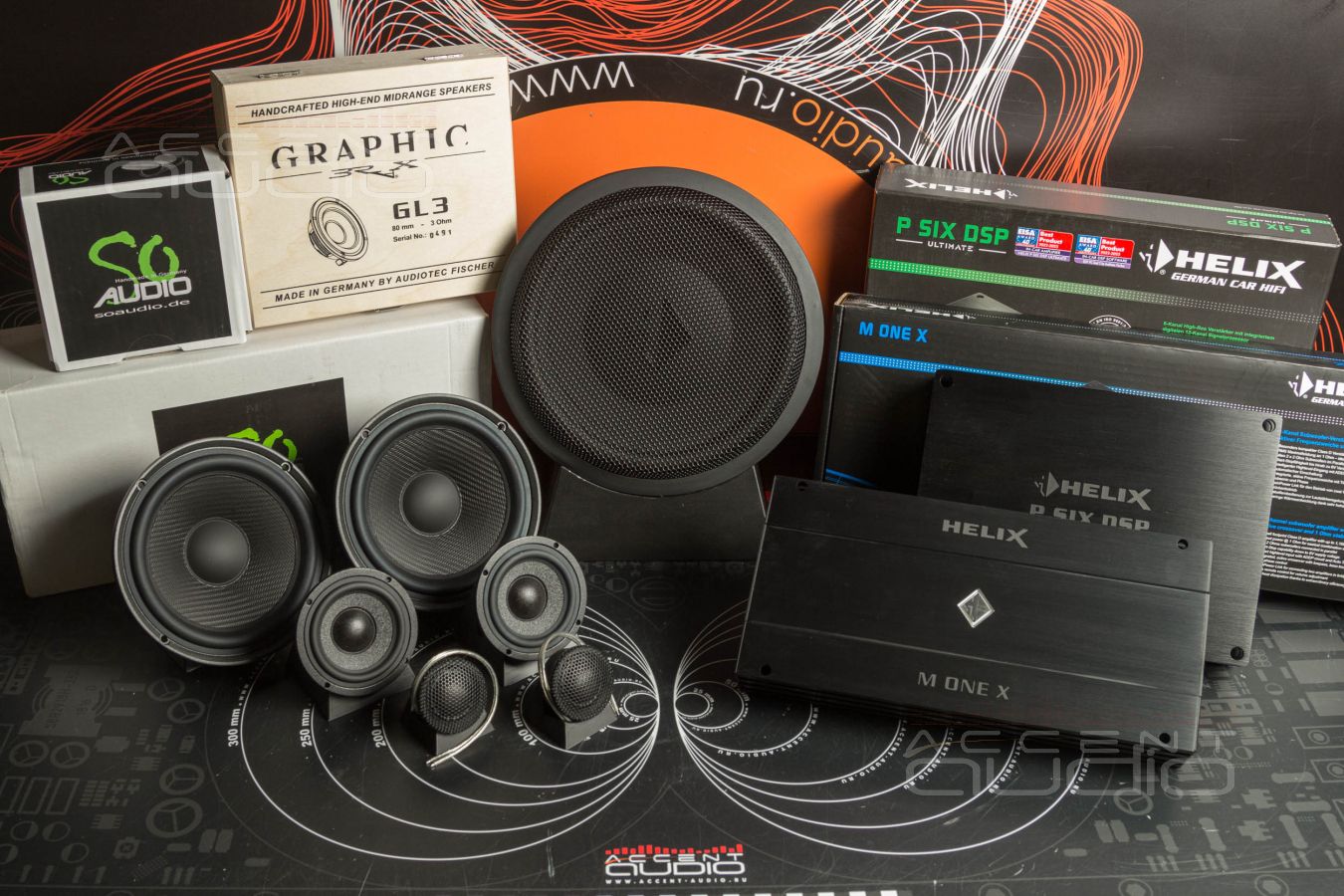

 Наша задача – обеспечить плотную, точную, скоростную работу всей фронтальной акустики и сабвуфера. Для этого нужны два усилителя: процессорный Helix PSix Ultimate и сабвуферный Helix MOne X. Даже для относительно небольших устройств места в Audi A7 нет.

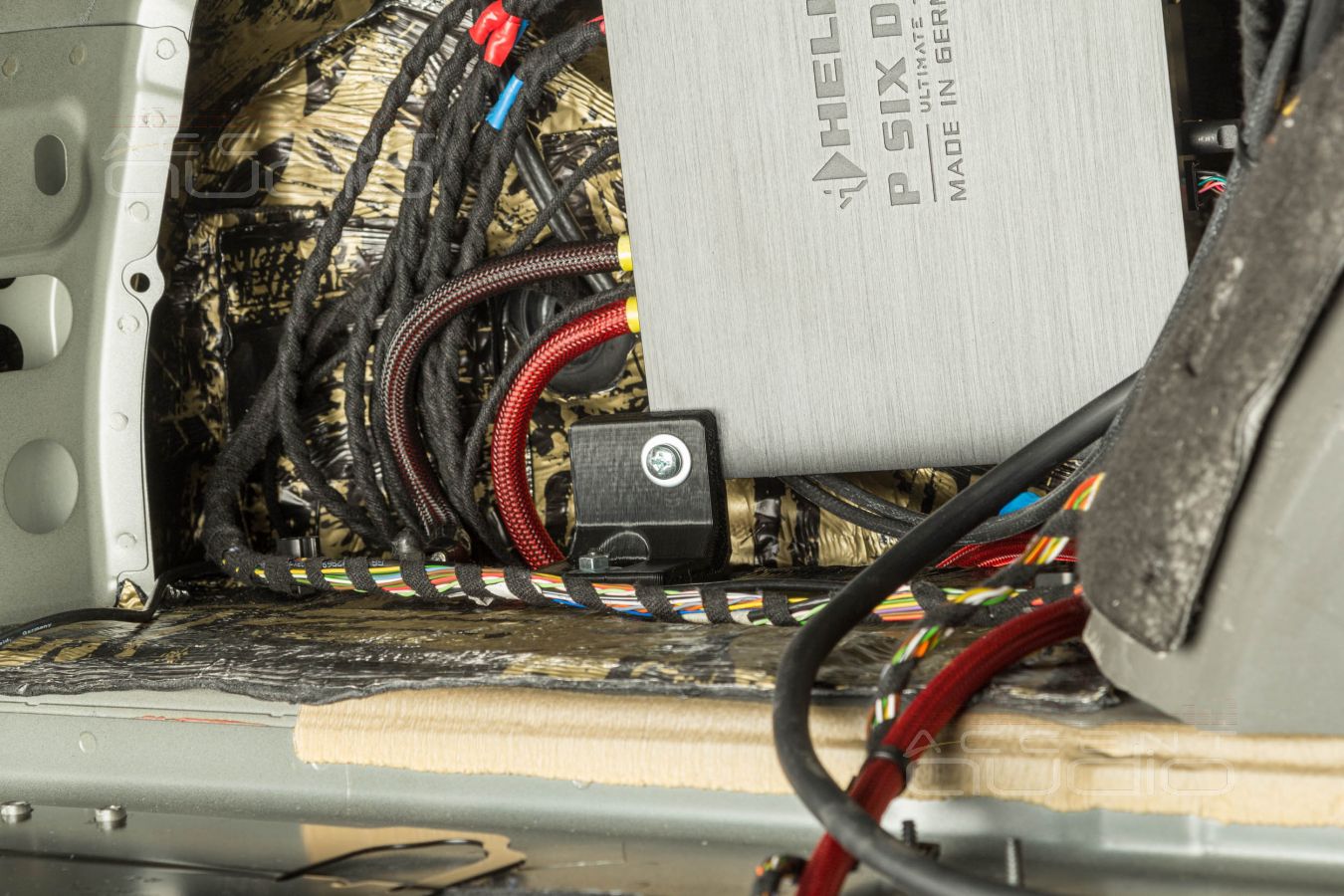

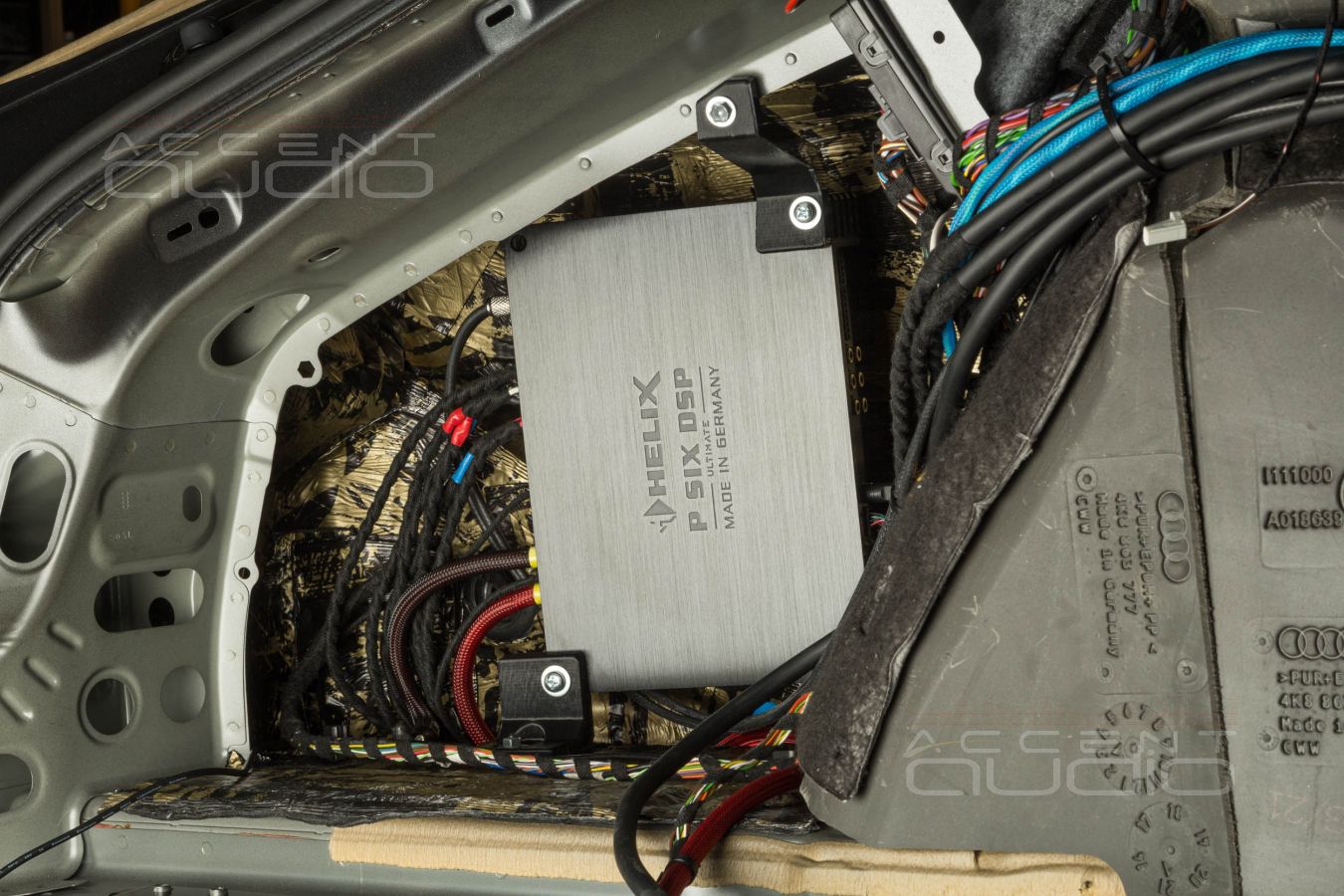

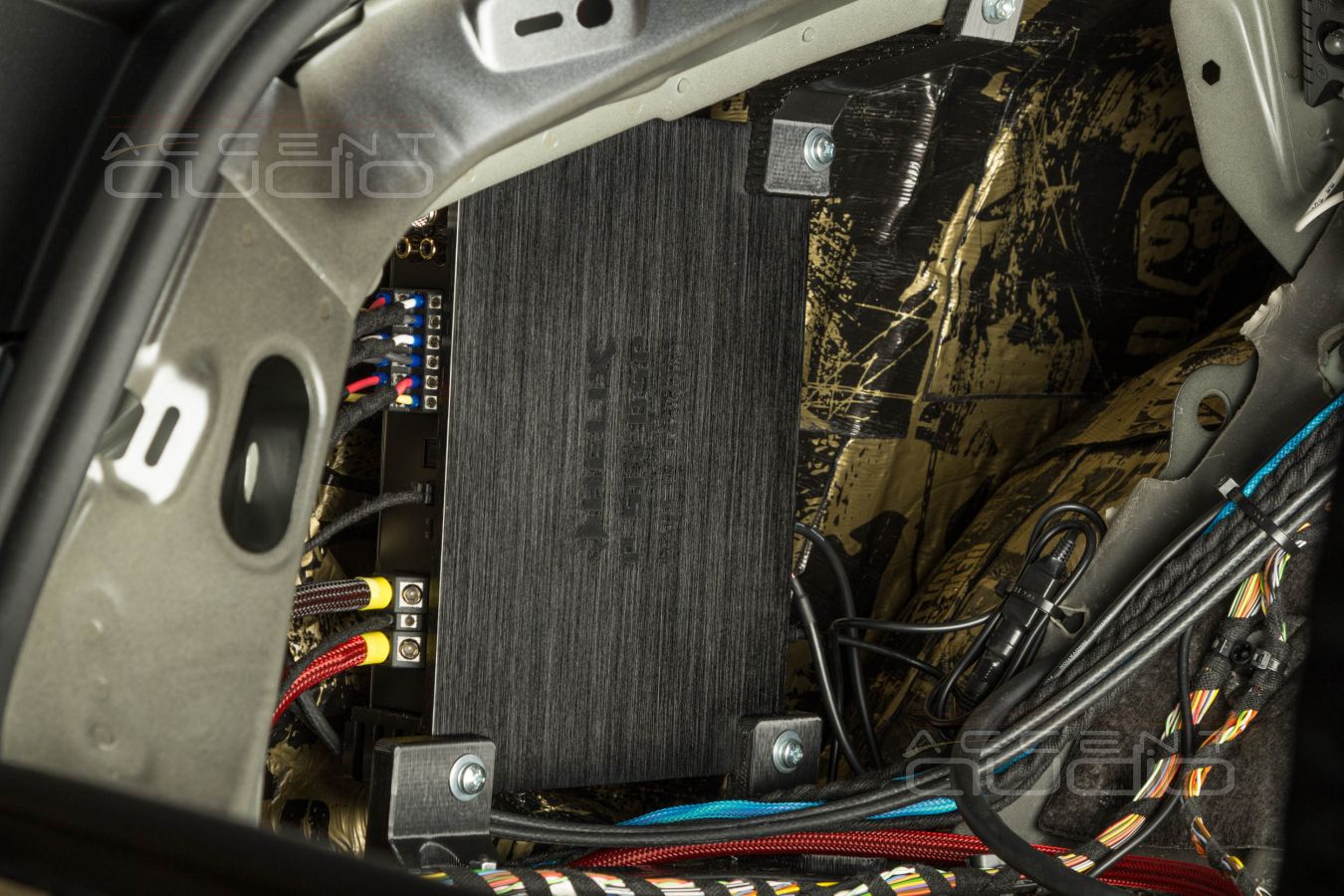

 Замыслили монтаж шестиканальника за сабвуфером. Хорошее охлаждение, удобно по проводам.

Раньше: два дня мучений, стальные и алюминиевые детальки, которые нужно переделывать по 5 раз, потраченные время, силы и нервы.

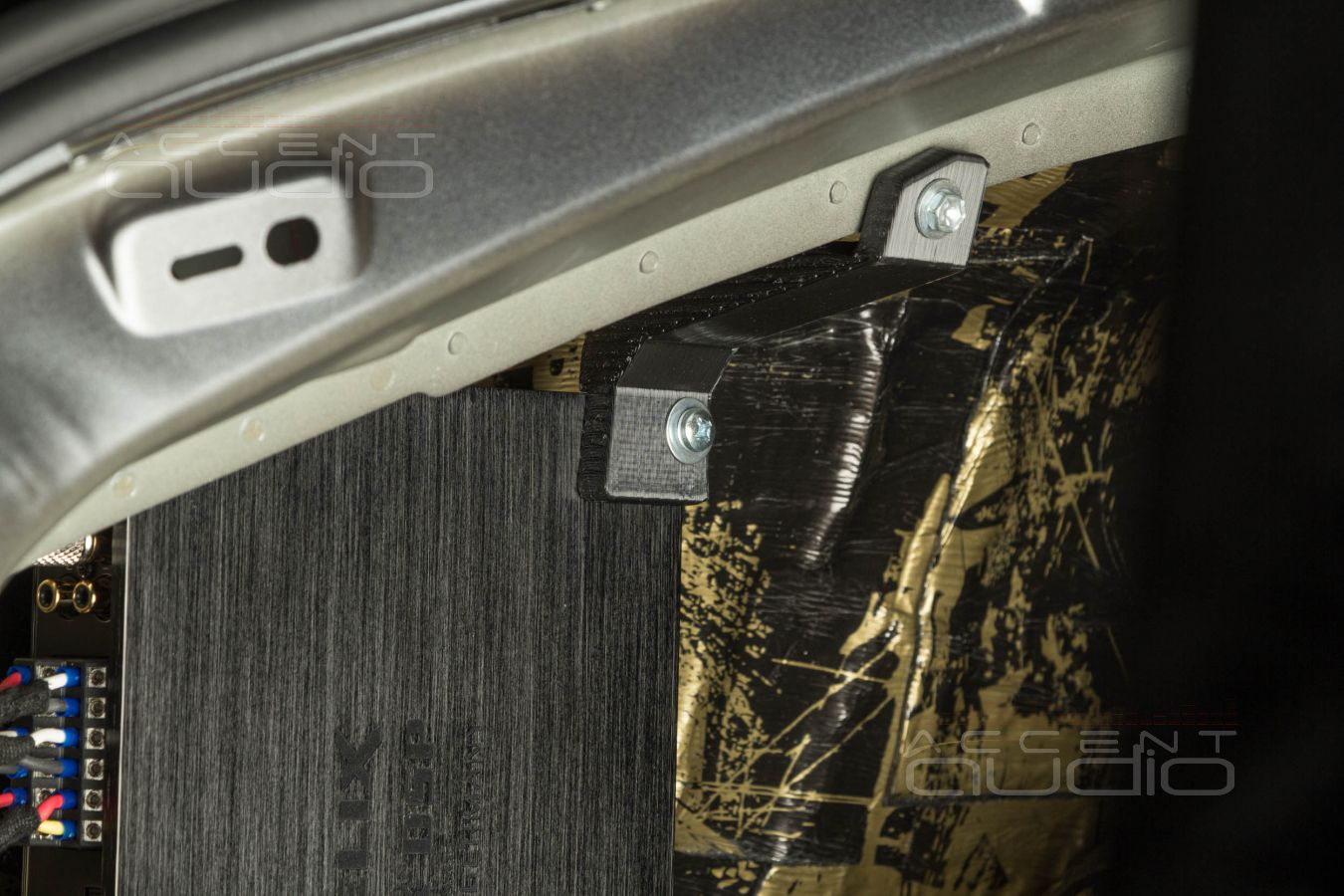

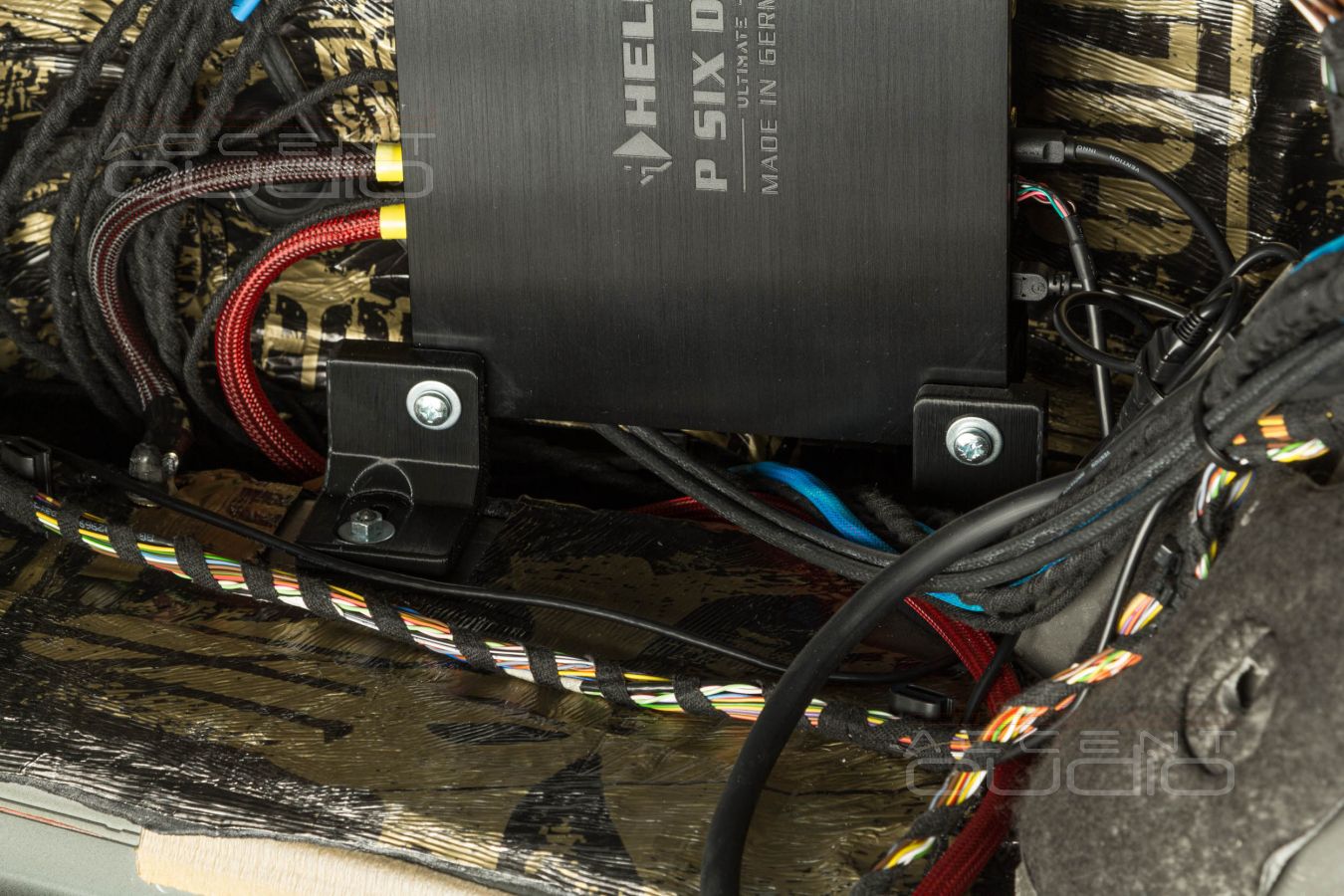

Сейчас: 3D сканирование полости крыла, наложение на модель крыла модели усилителя, 3D печать необходимых крепежных элементов, учитывающих ЗАВОДСКИЕ отверстия и шпильки, будущий корпус сабвуфера. Рисовать час, печатать два. Готово. Быстро, надежно, красиво, технологично, дорого.

Важно: усилитель спрятан ЗА будущим корпусом сабвуфера, а значит, корпус не должен касаться усилителя и крепиться к другим элементам кузова.

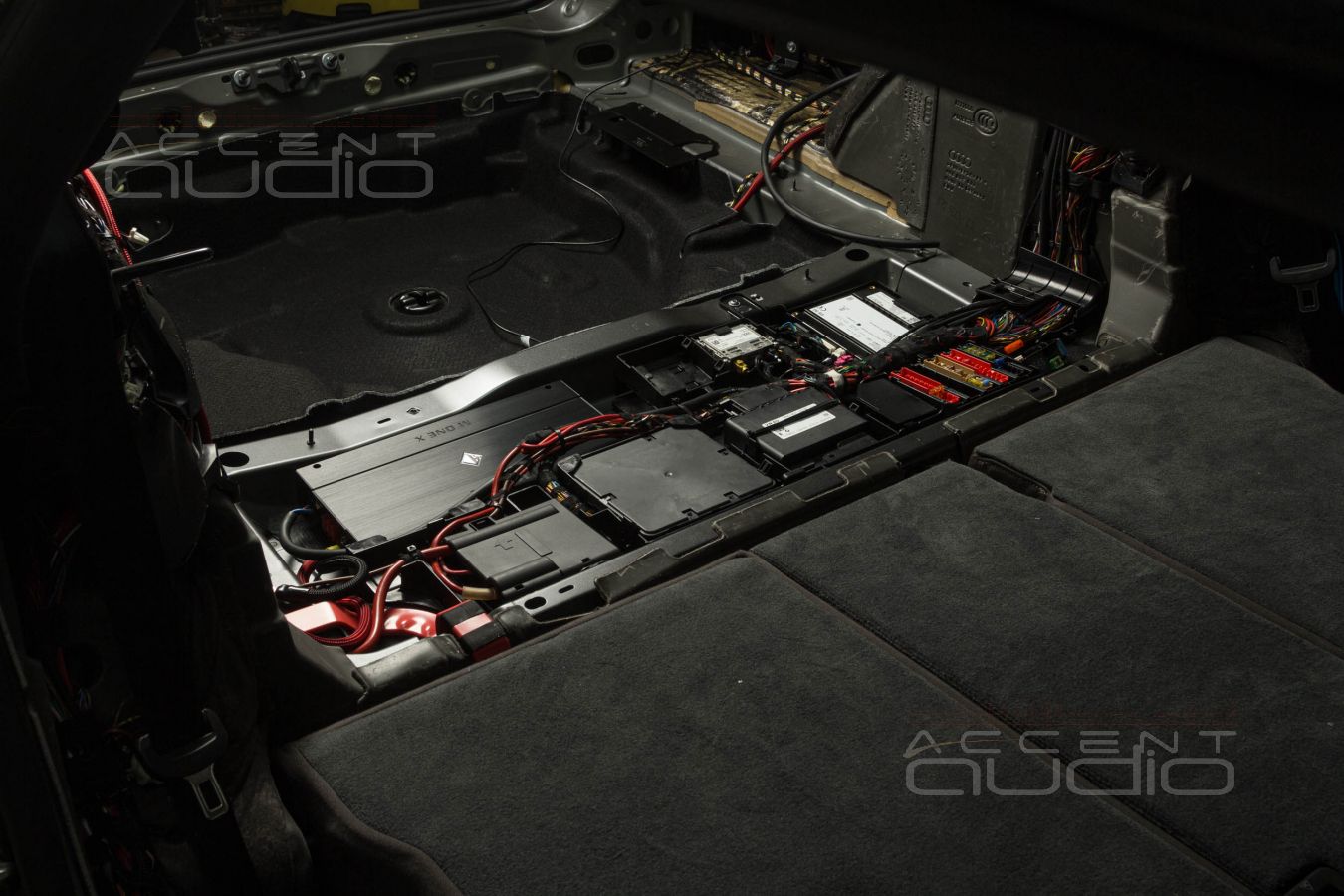

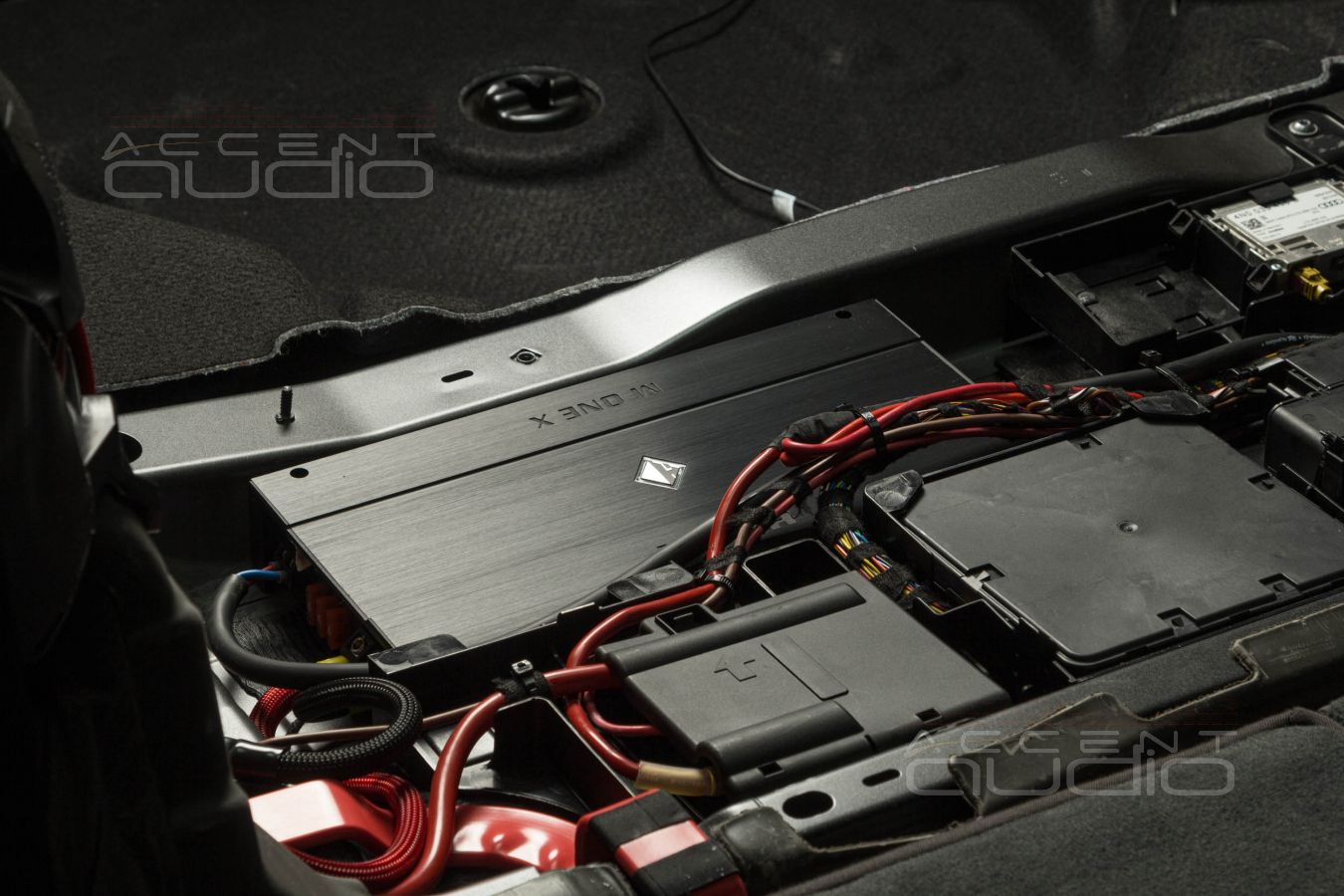

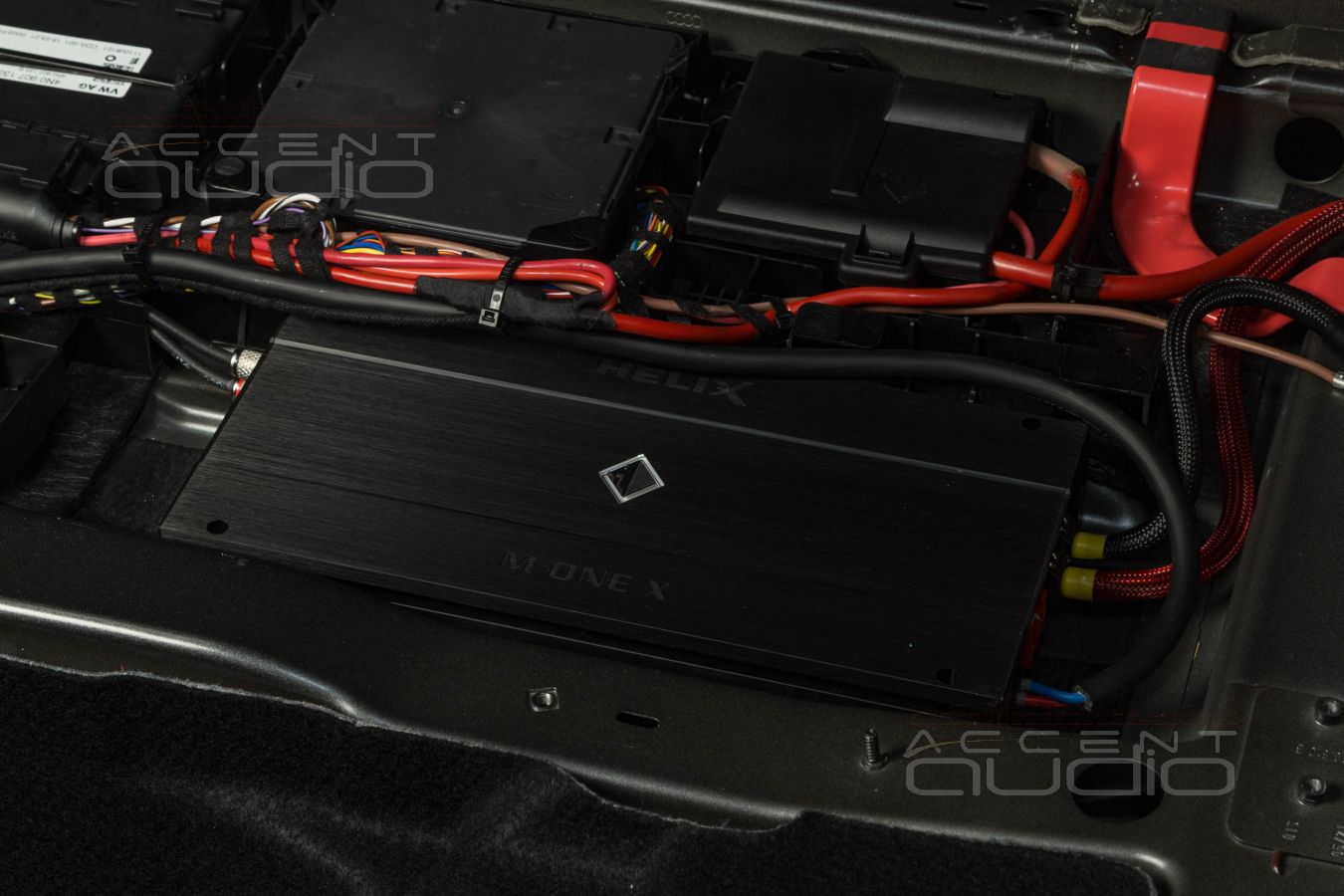

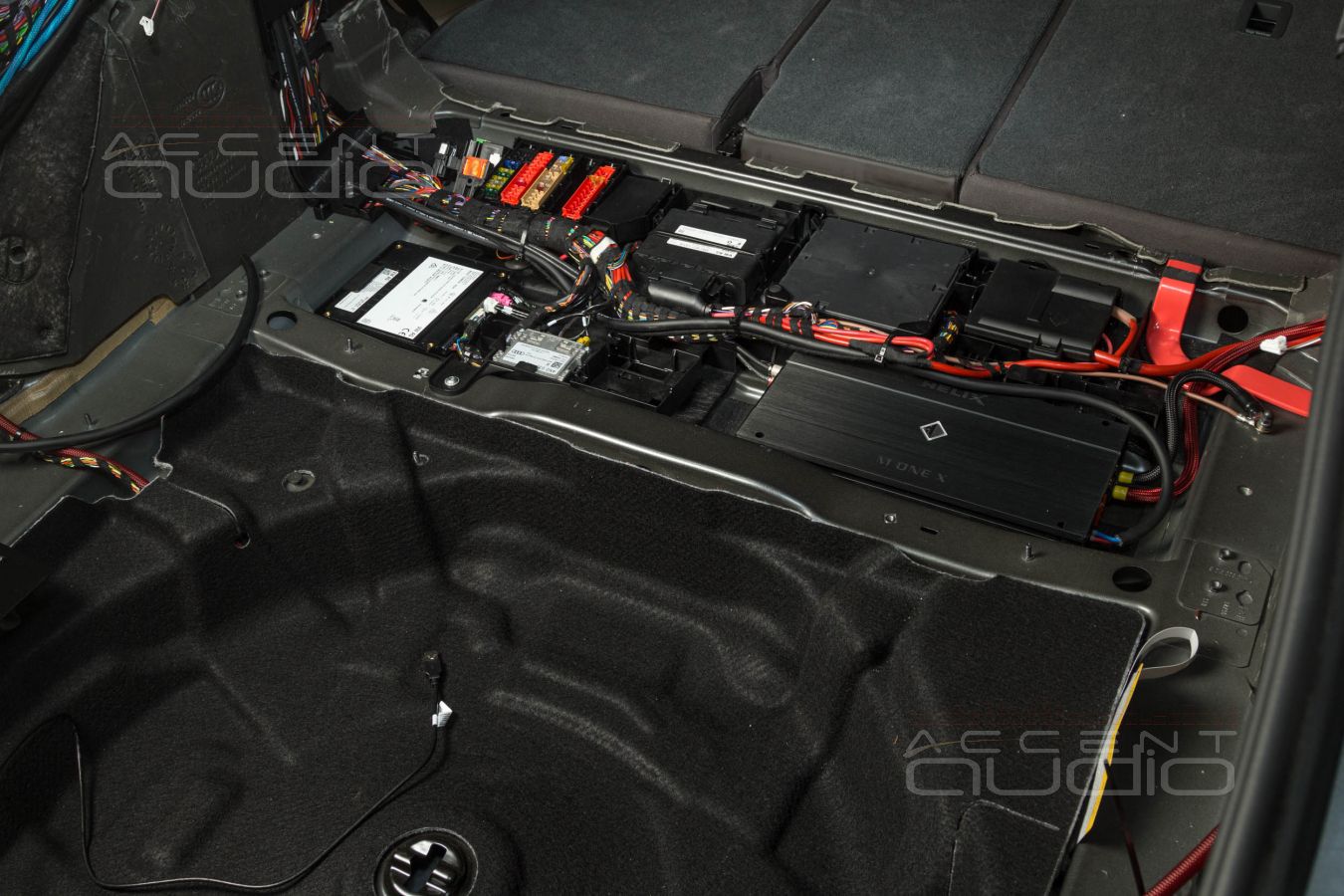

Для сабвуферного усилителя пришлось разгребать место в пластиковой подпольной нише. Задача менее творческая, но не менее сложная. Тут на руку играет форма и способ коммутации самого популярного на сегодня сабвуферного моноблока Helix MOne X.

Кстати, о выборе усилителей. Если у Helix PSix Ultimate по-прежнему нет конкурентов ни по звучанию, ни по цене, ни по возможностям, то сабвуферный моноблок хотелось бы поставить подурнее. Однако, именно на нем отыгрались финансы: соседи и конкуренты по мощности, контролю и надежности превосходят MOne X почти в два раза, а их габариты будут заметно больше. НО! В очередной раз компактный и мощный моноблок раскрыл звучание аудиофильской головки Eton лучше, чем мы ожидали.

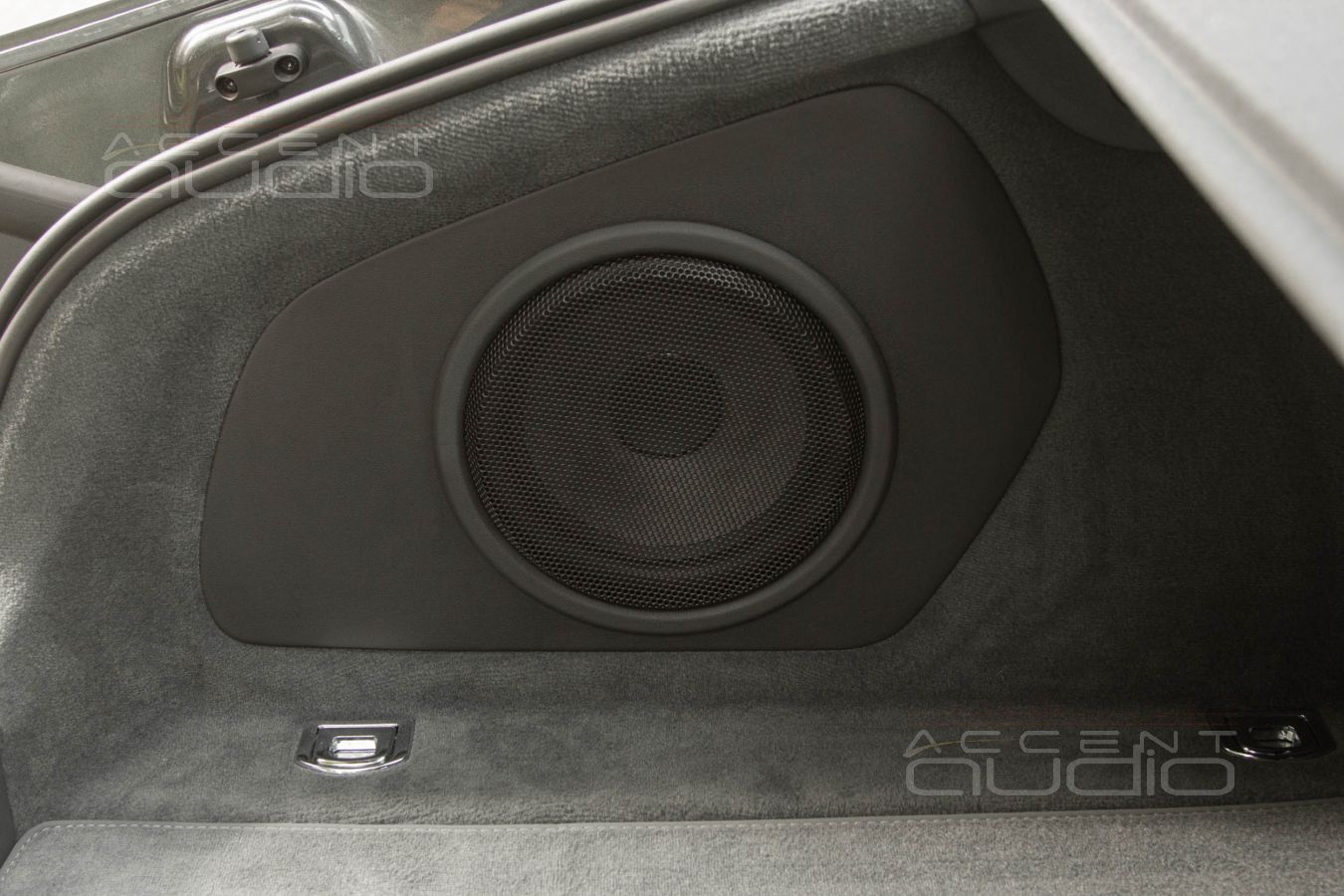

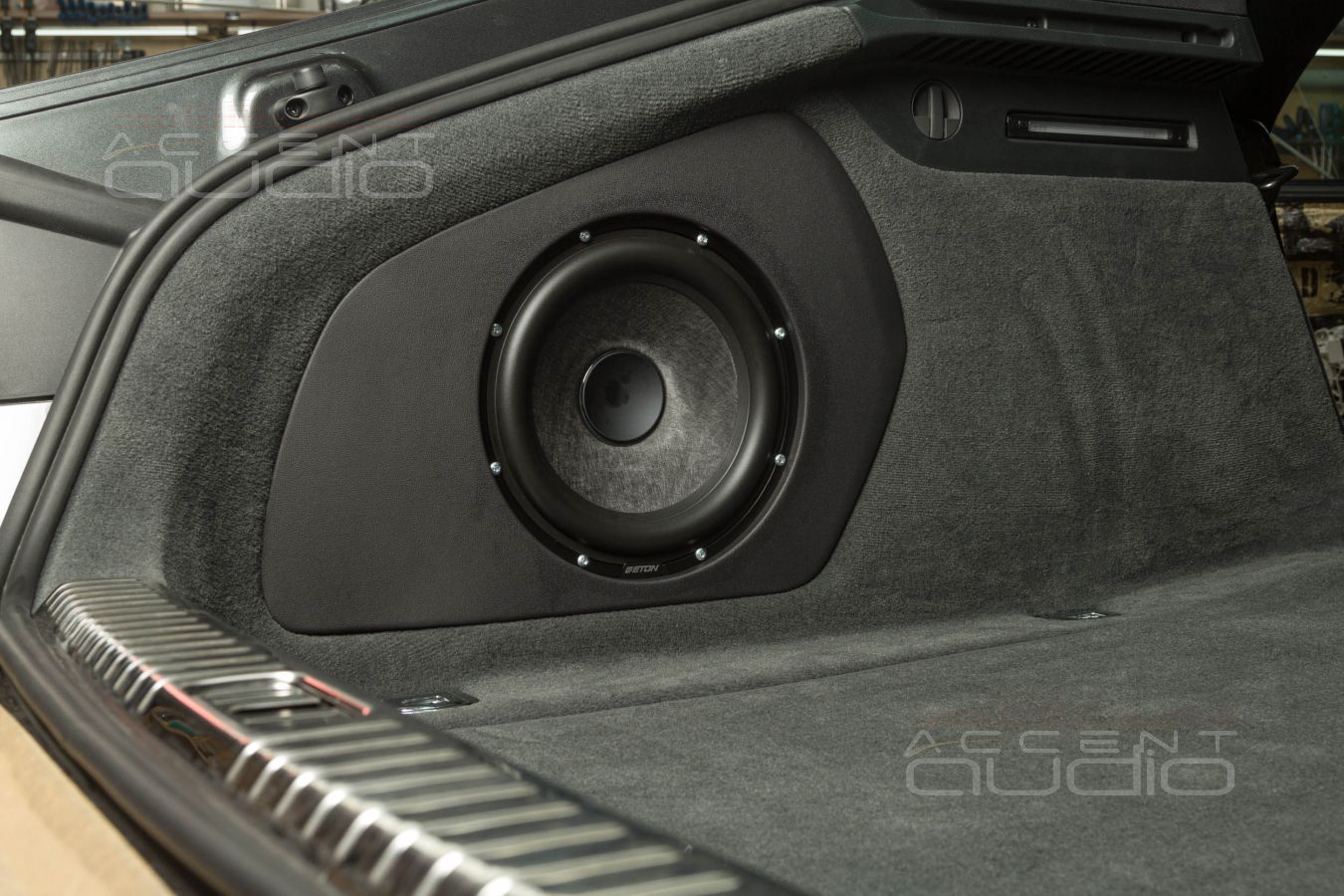

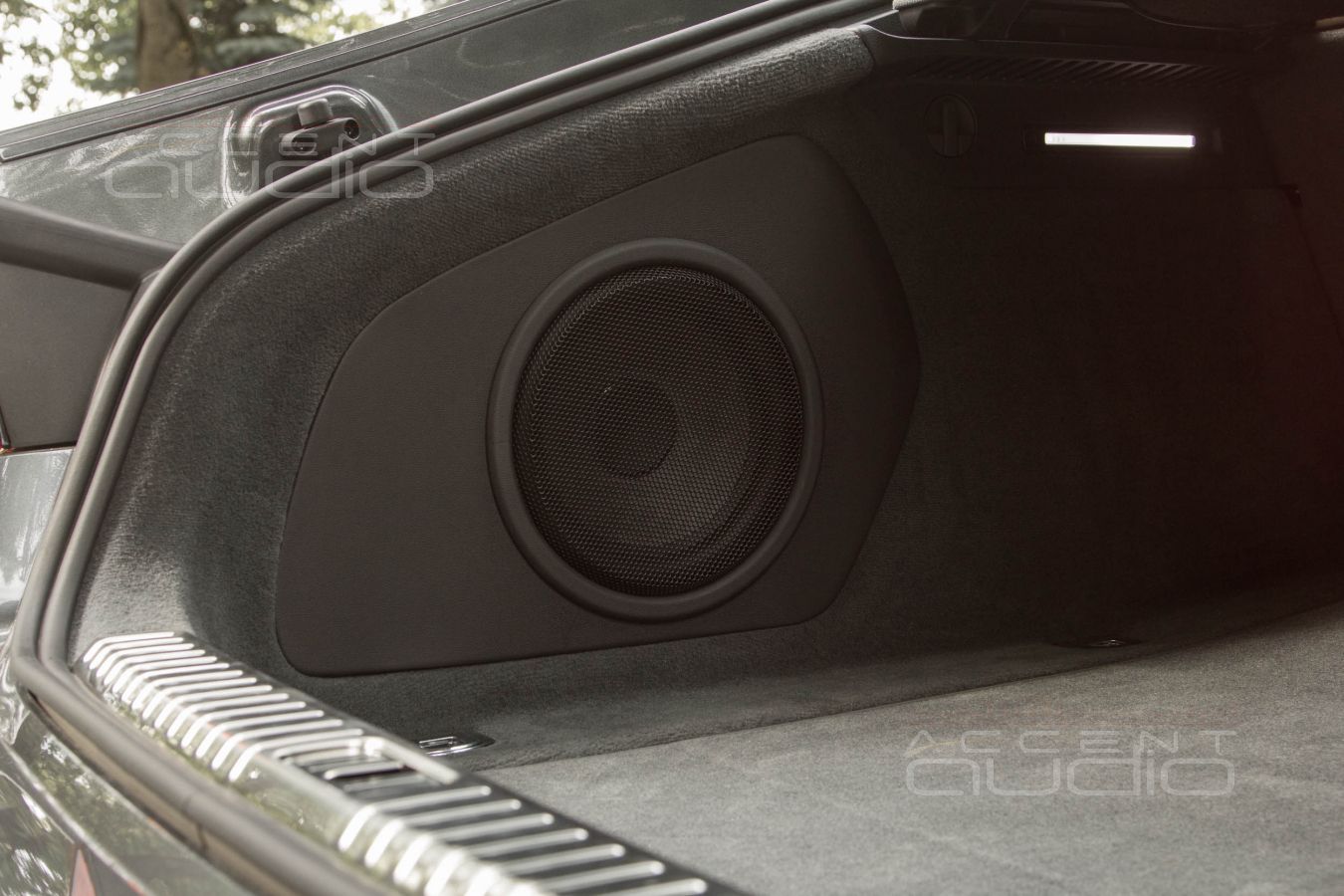

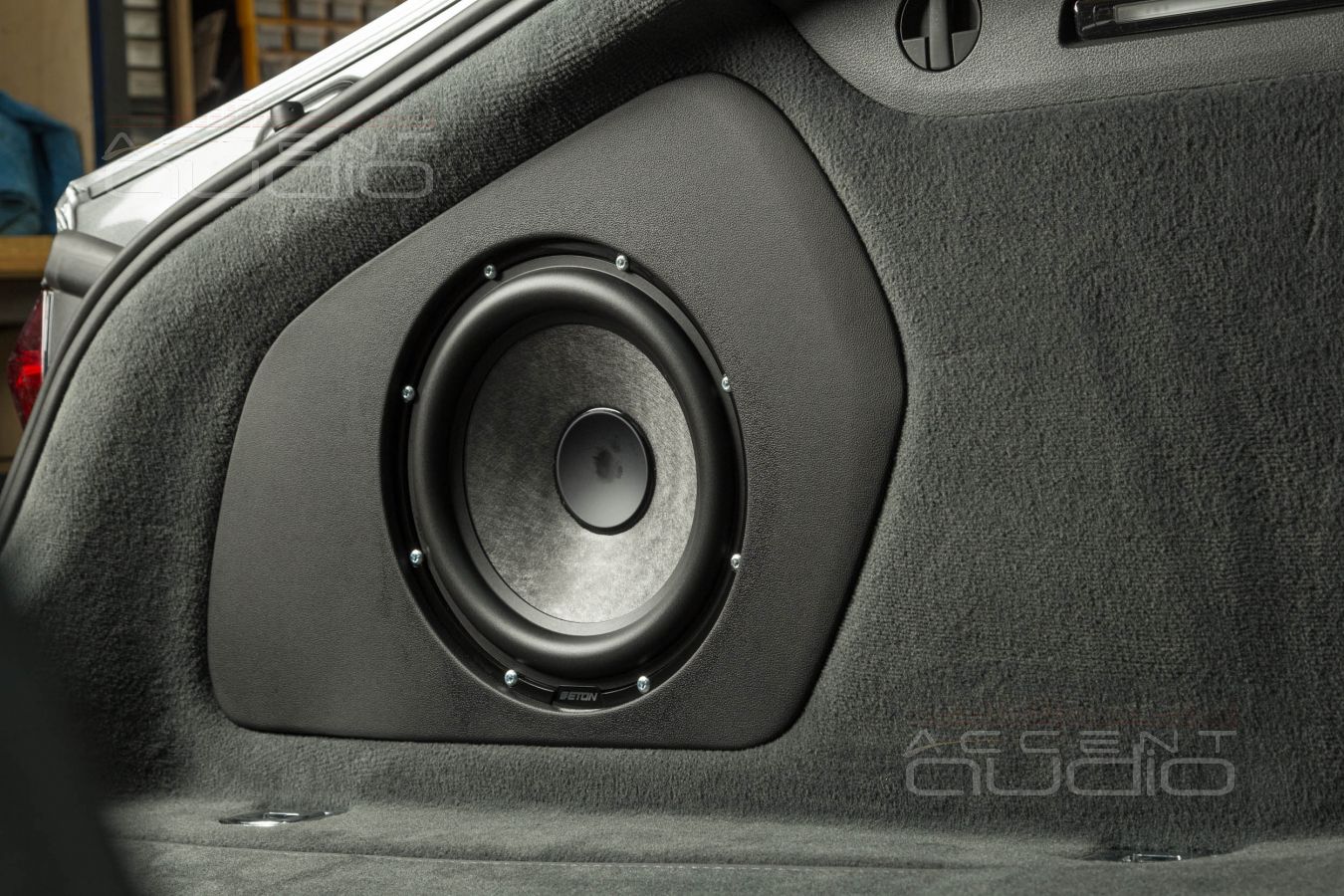

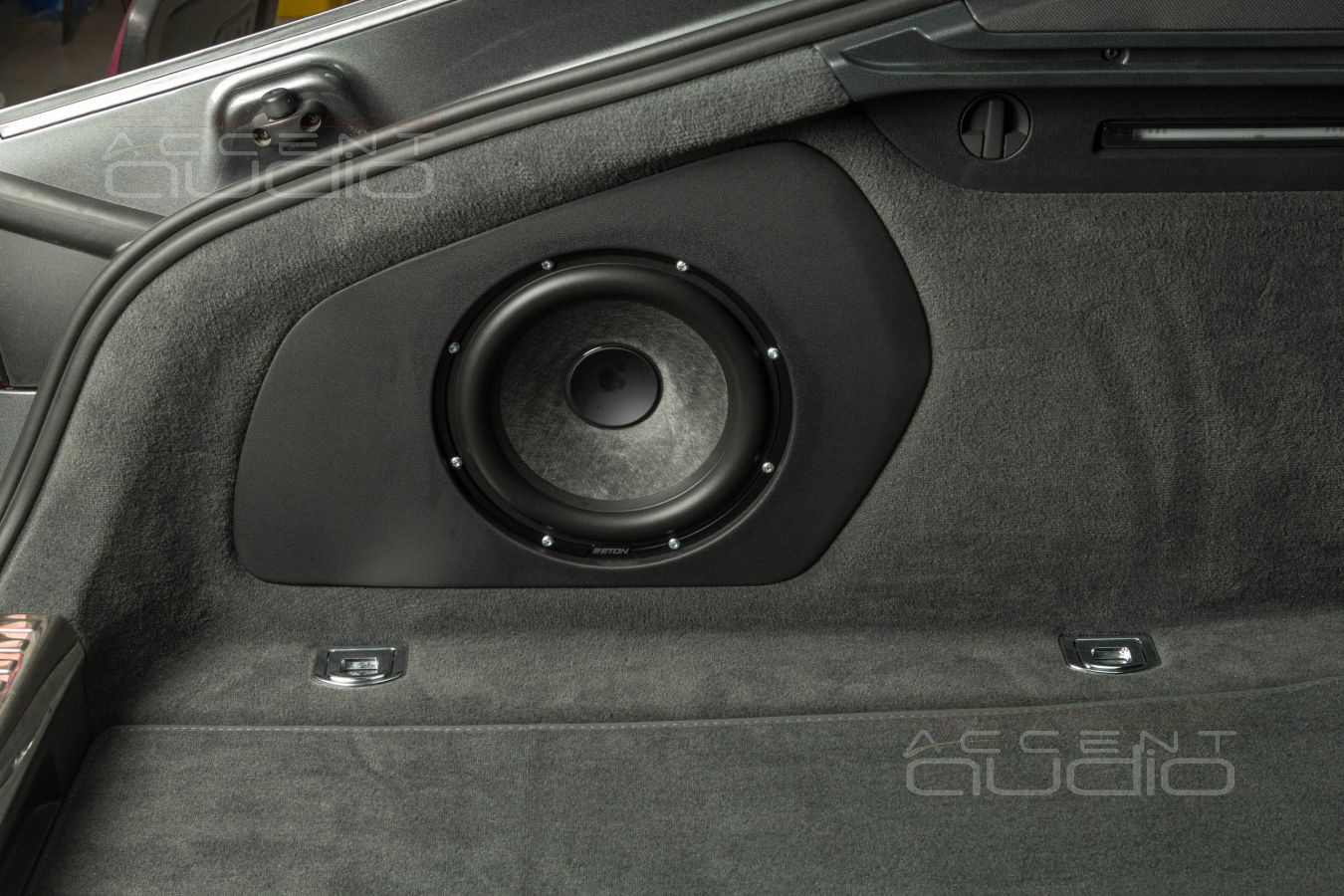

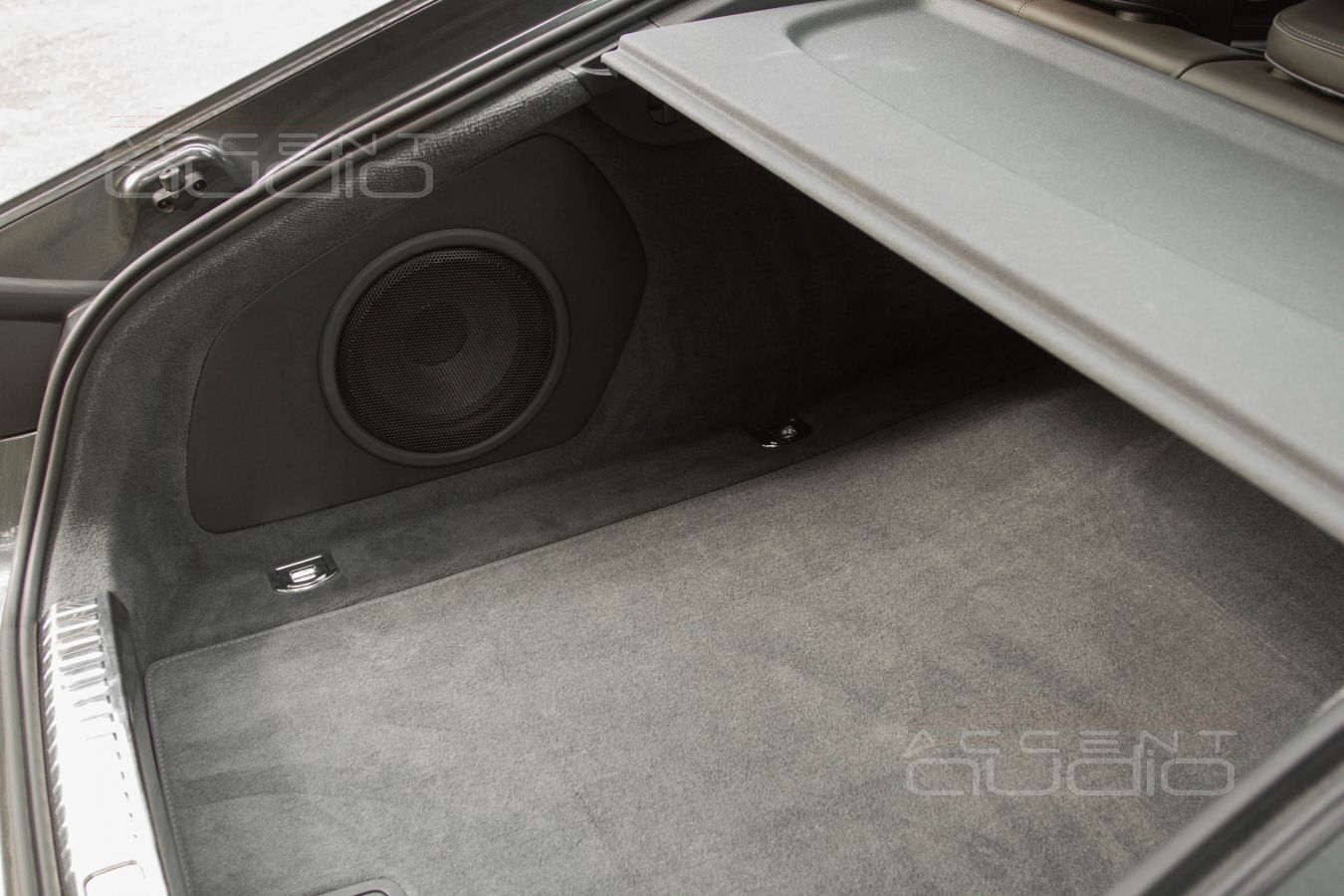

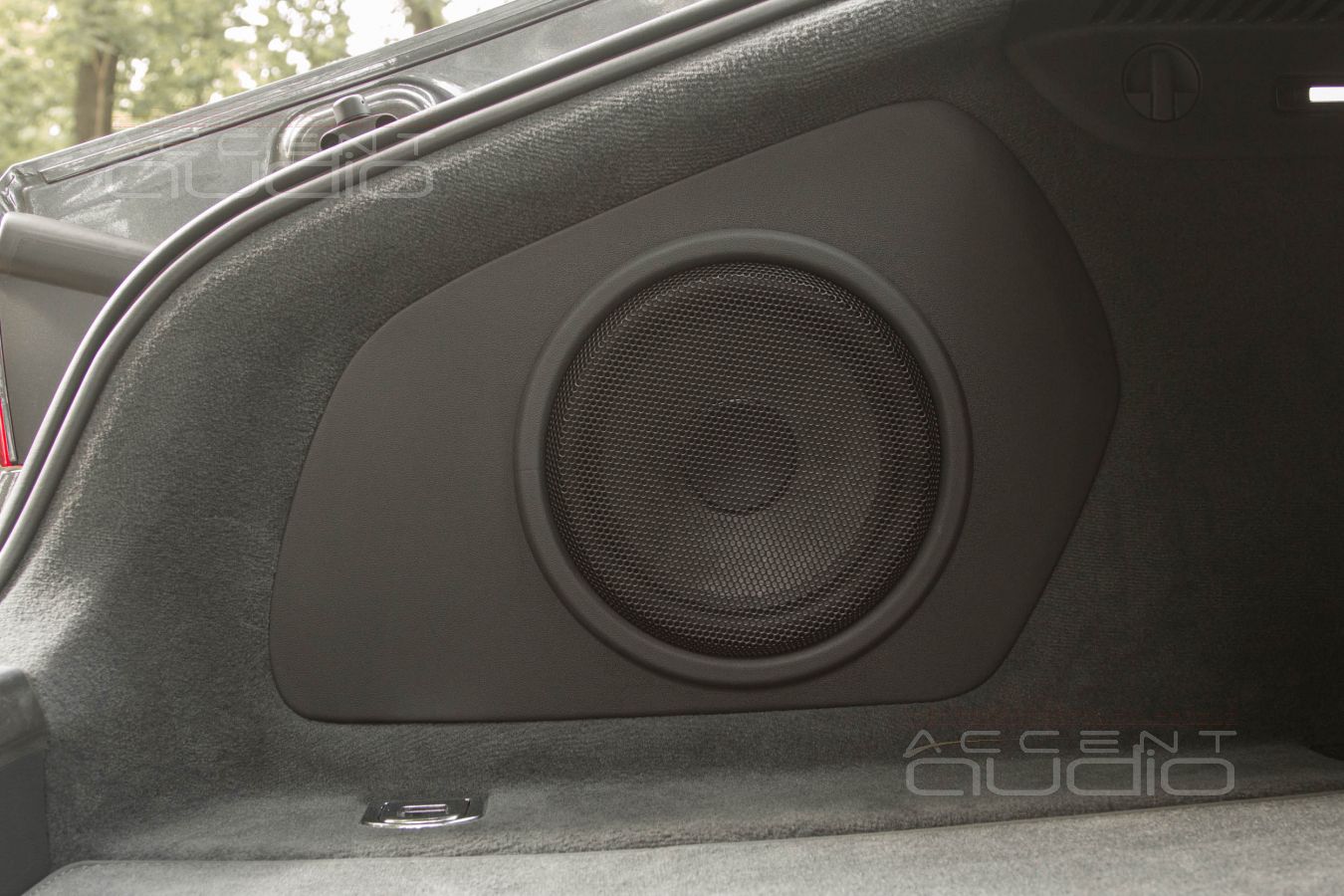

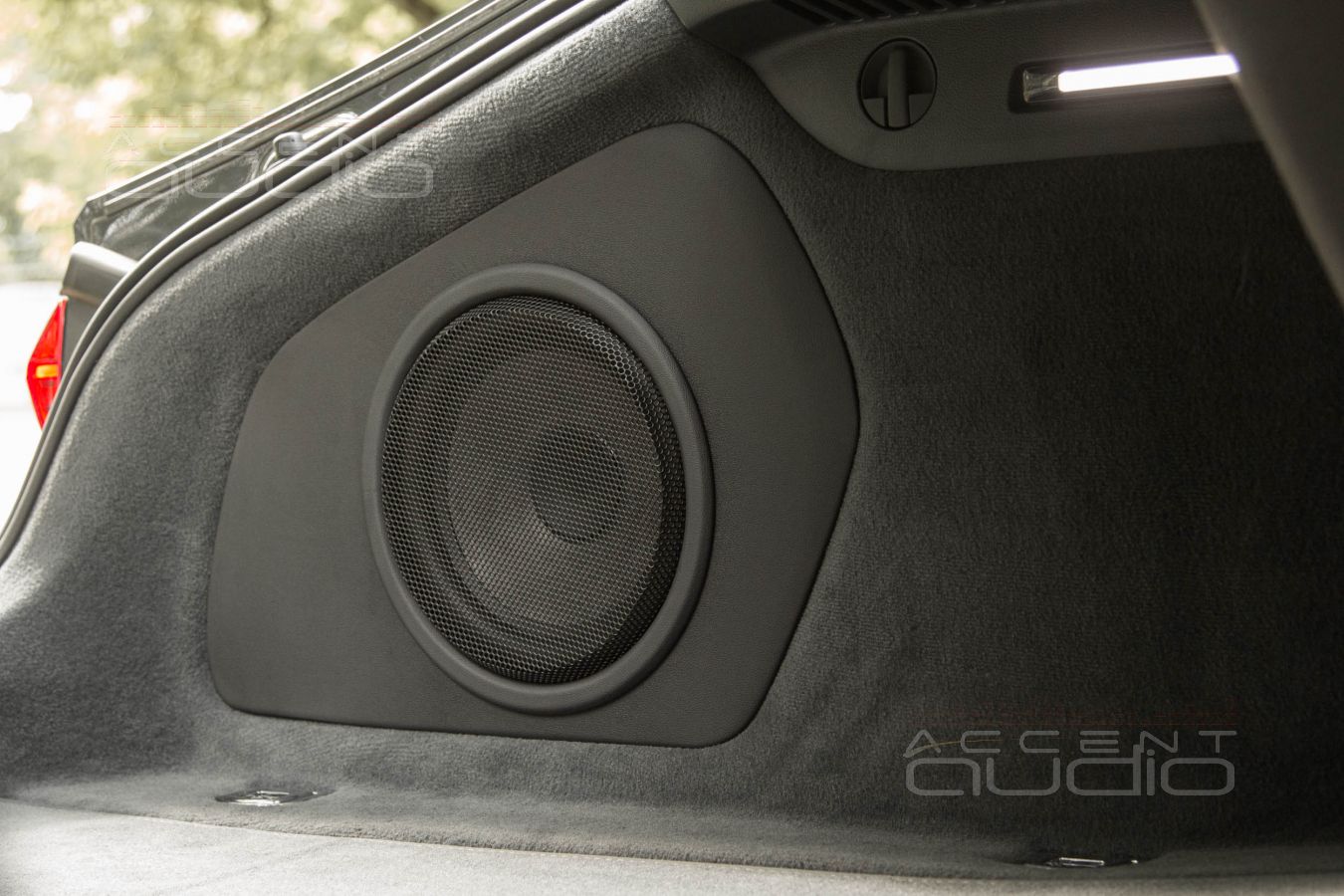

 18 литров ! Очередной подвиг нашего специалиста по сабвуферам. Полноценный деревянный корпус, надежный, герметичный и потрясающе стильный отлично дополнил вид багажного отсека Audi A7. А ведь для такой машины визуальное исполнение чуть не важнее эффективности.

 Очень хотелось установить нашу фирменную решетку с логотипом Accent-Audio, но она тут смотрелась бы грубовато. Жаль, что Eton до сих пор не комплектует свои изделия фирменными сетками или грилями.

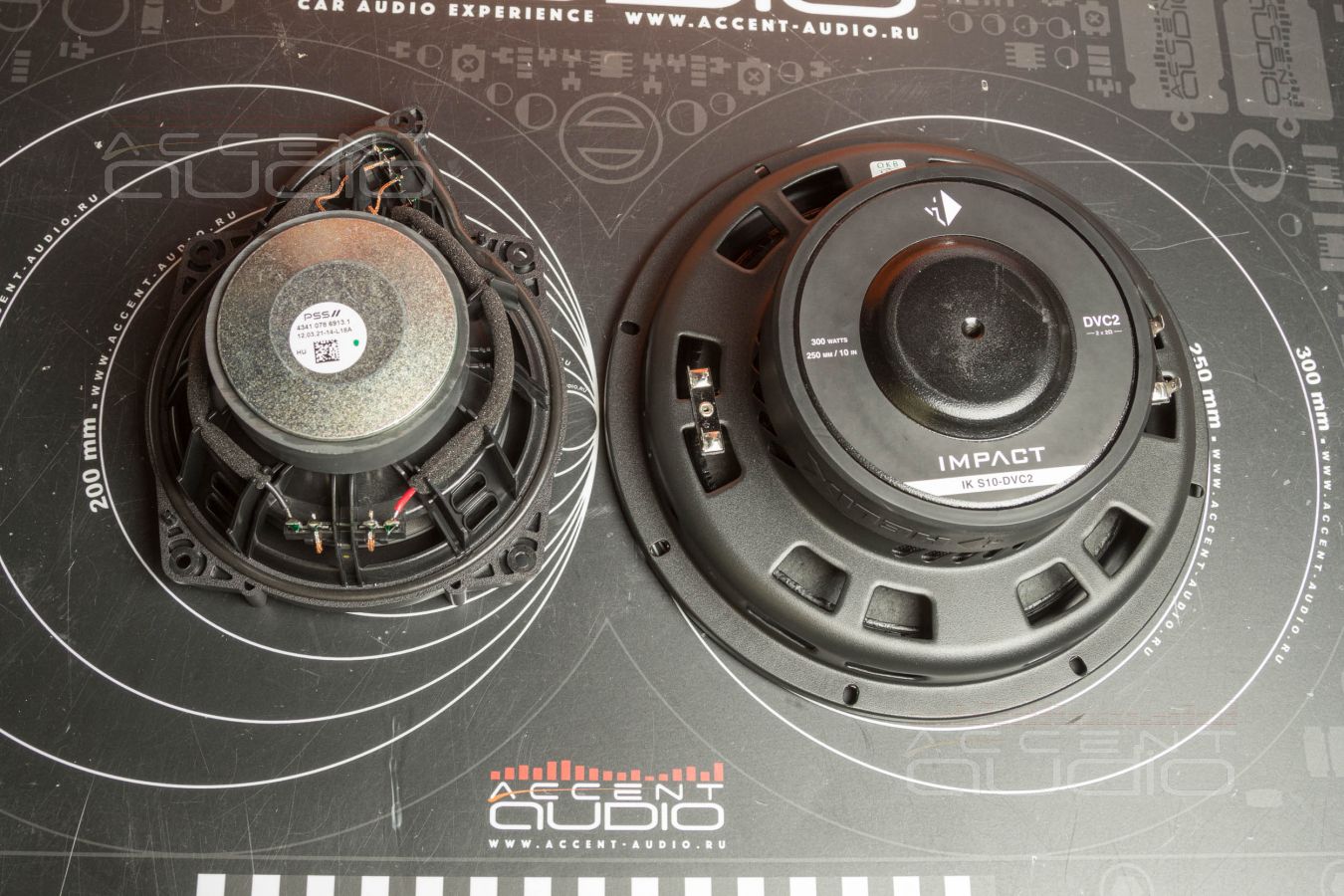

Если бы Bang & Olufsen захотел вместо пластикового корыта с 165мм мидбасом сделать настоящий сабвуфер, реализовал бы он его лучше ? Вероятно, но нет. А мы сделали.

 Звучание Eton Graphit 10 в кузове Audi A7 превзошло все наши ожидания. Плотно, ровно, упруго, размашисто и очень быстро, без потерь в звуках – то, что требуется для тяжелого рока.

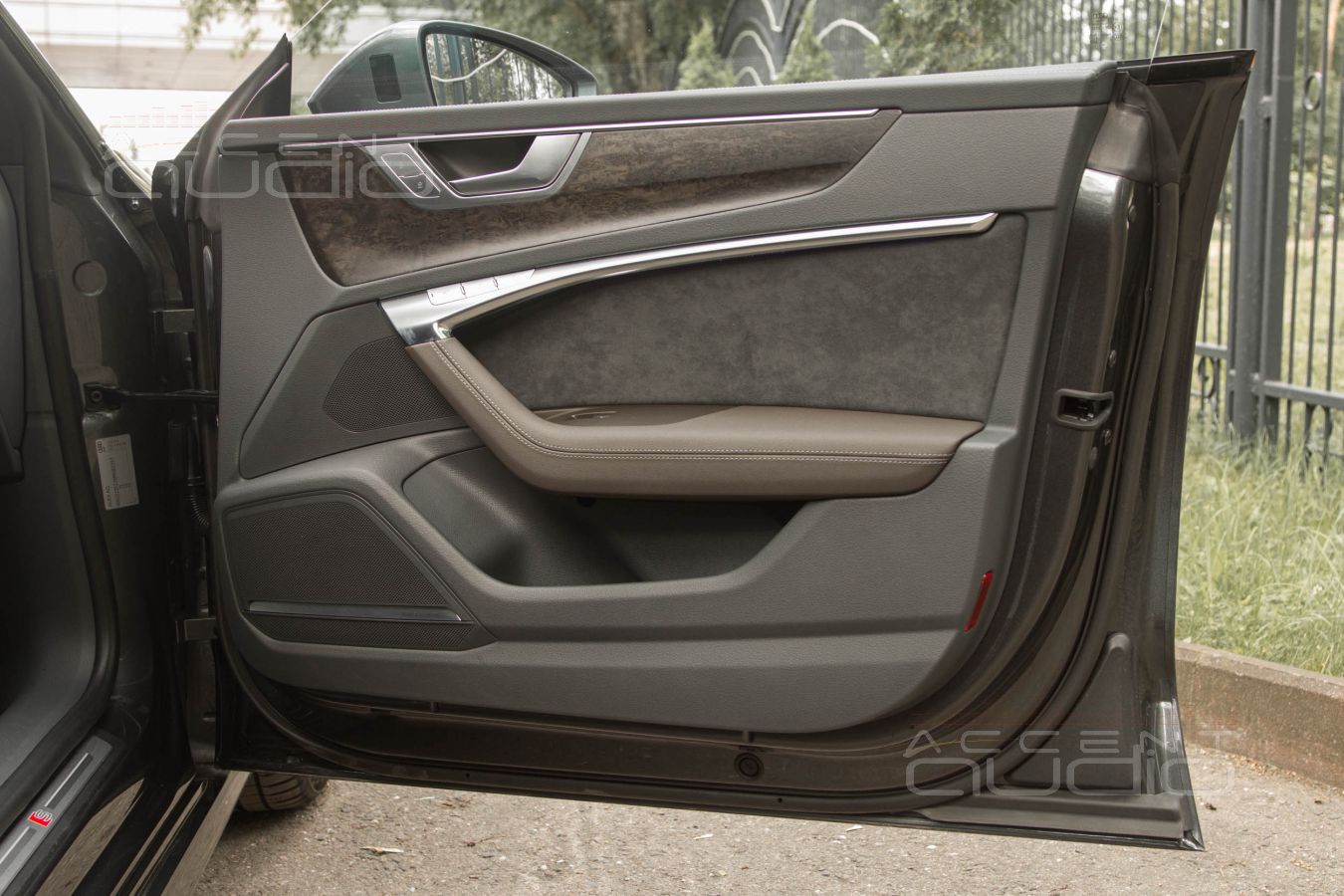

 Да, для идеальной реализации монтажа новых мидбасов в двери Audi A7 нужно напечатать заглушки-переходники как это мы обычно делаем для Q8 и E-Tron. Но нам дали неделю. А значит, массивные детали мы просто не успеем изготовить. Чем это плохо ?

Для нас и для результата – ничем не плохо. Штатный корпус жесткий, крепится надежно и герметично. Однако, отделив заднюю часть штатного ящика от лицевой, мы лишаем клиента возможности мгновенно (несколько часов) вернуть штатный Bang & Olufsen к идеально заводскому состоянию и виду, что давно стало нормой для любой инсталляции.

 Как решить ? При необходимости срочно снять систему, придется купить на Авито эти корпуса по 2000р за штуку. Или дать нам больше времени на изготовление оригинальных деталей.

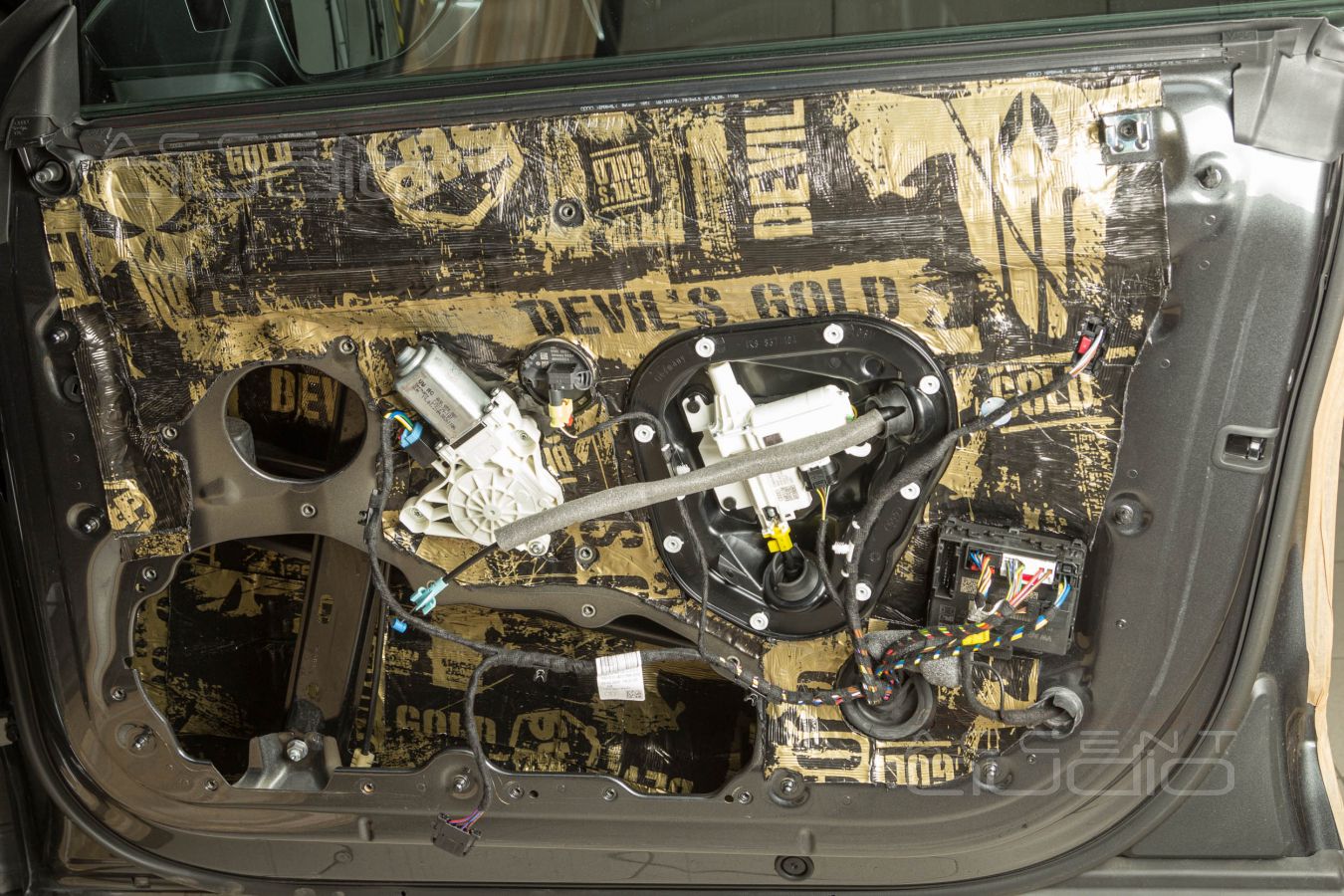

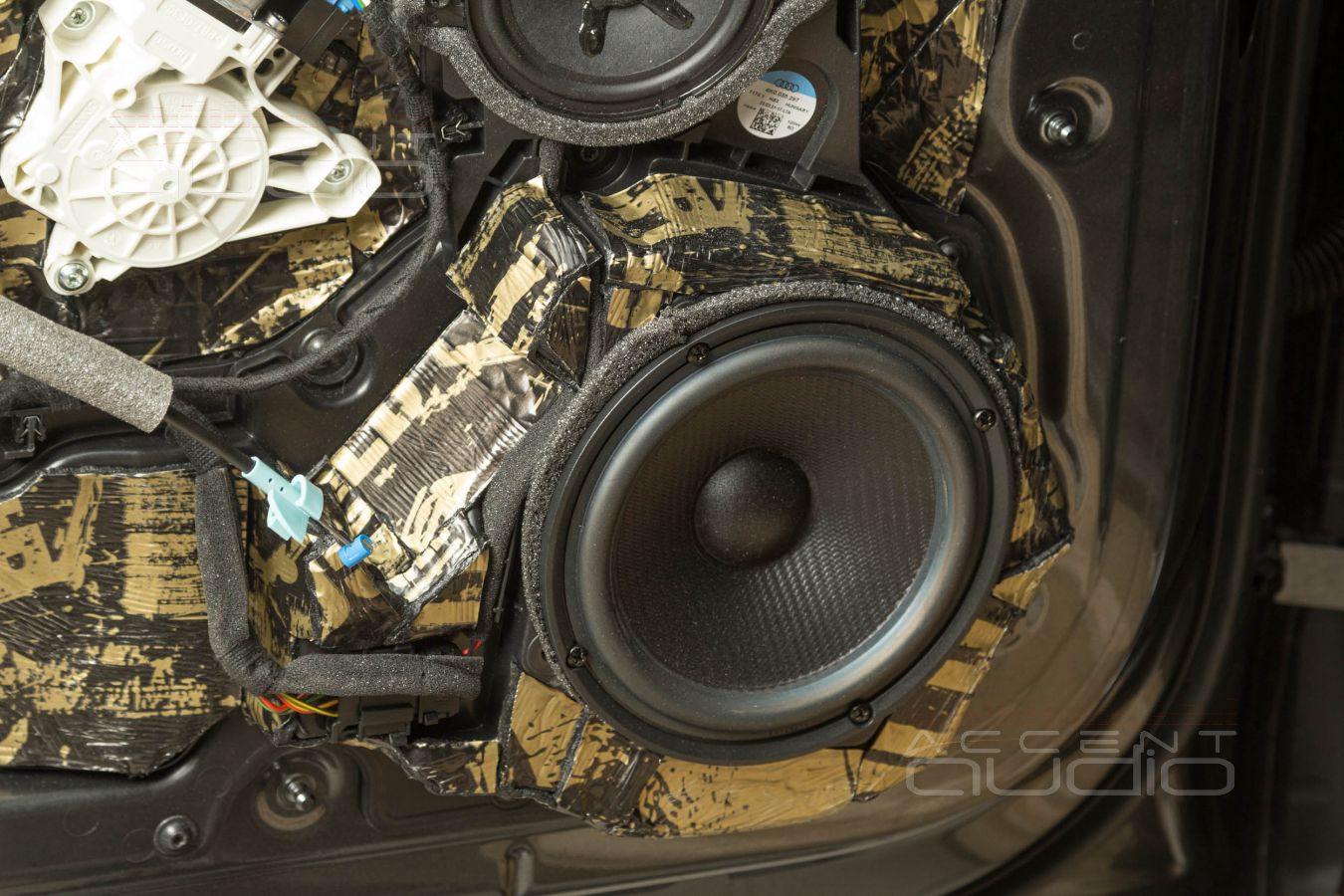

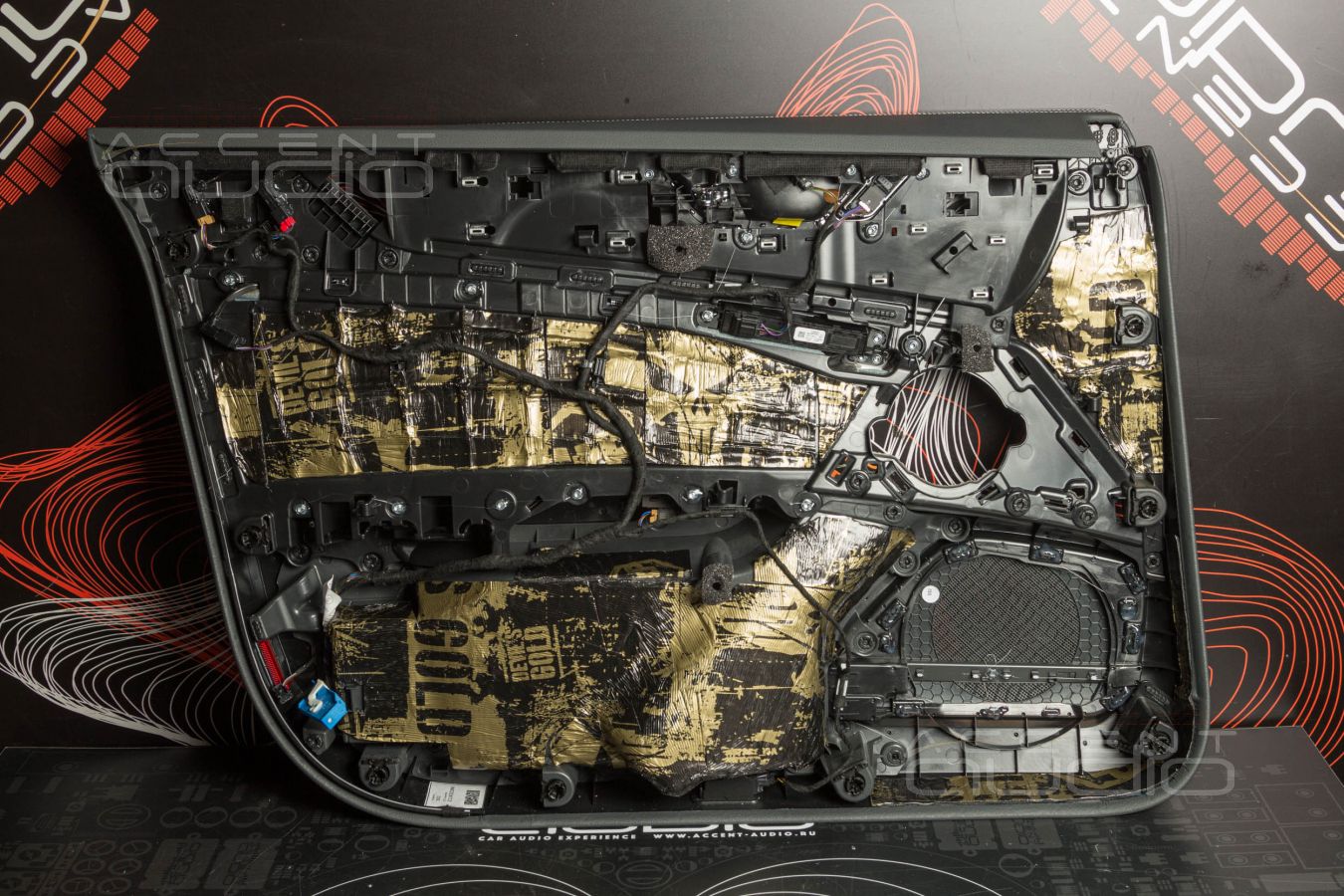

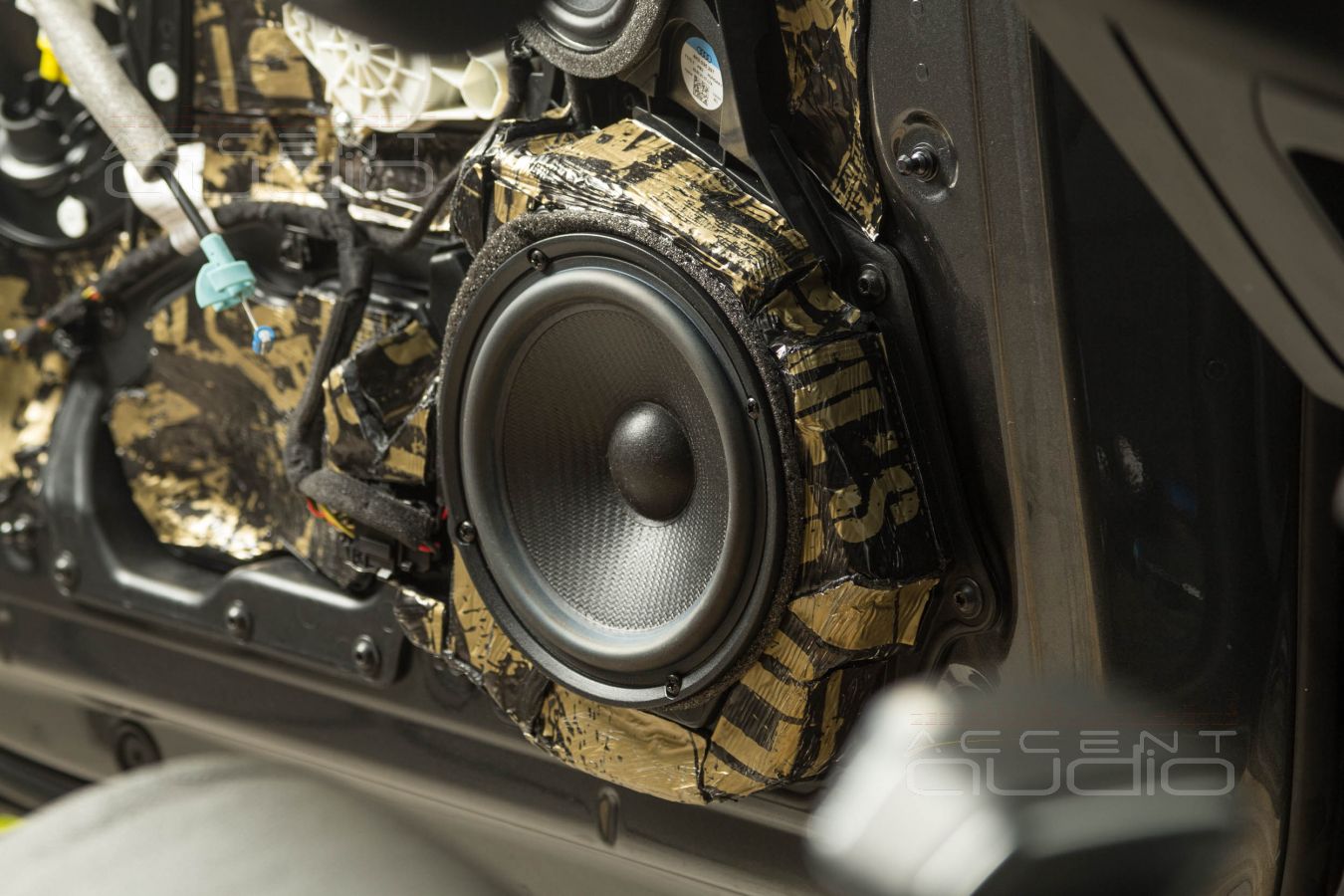

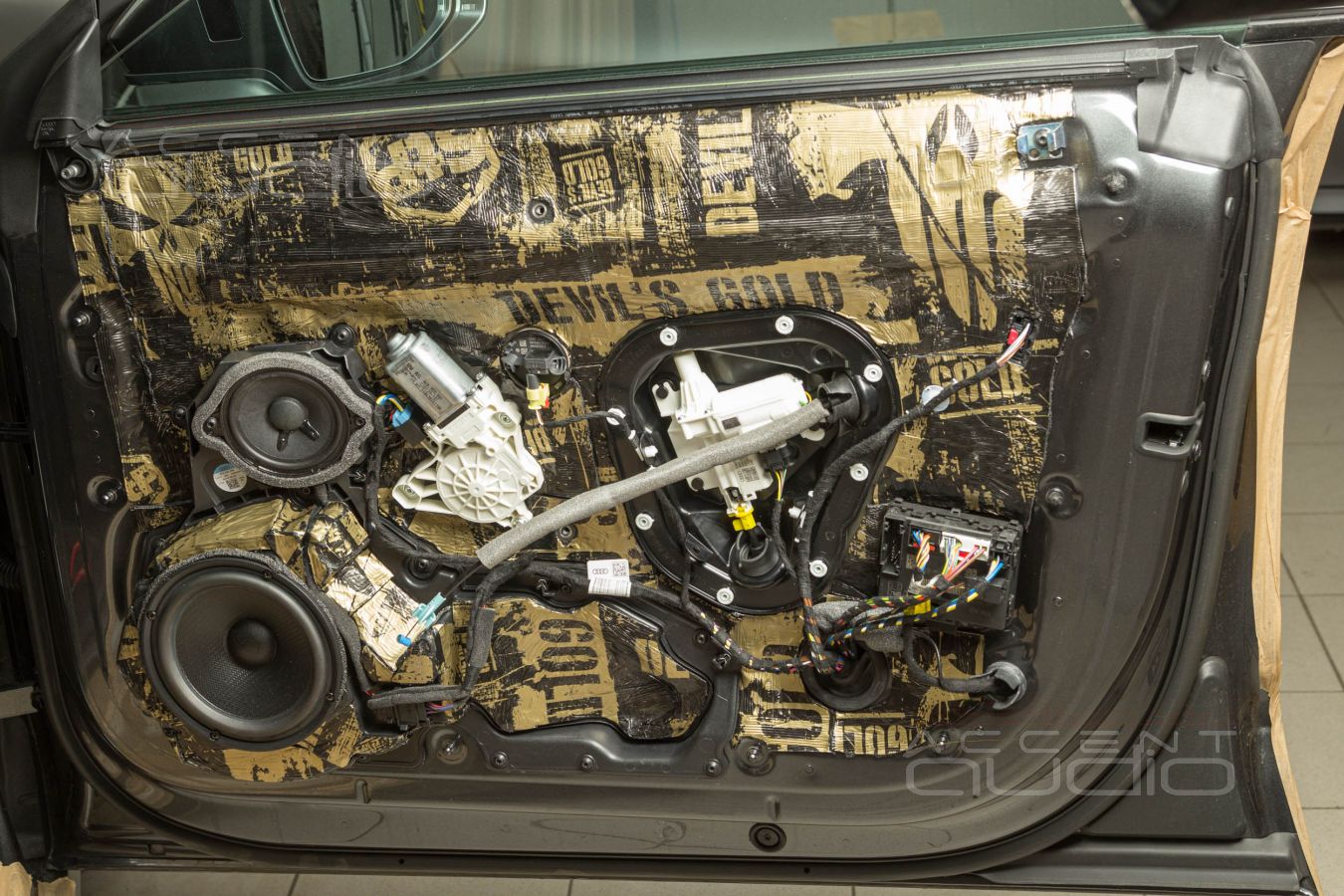

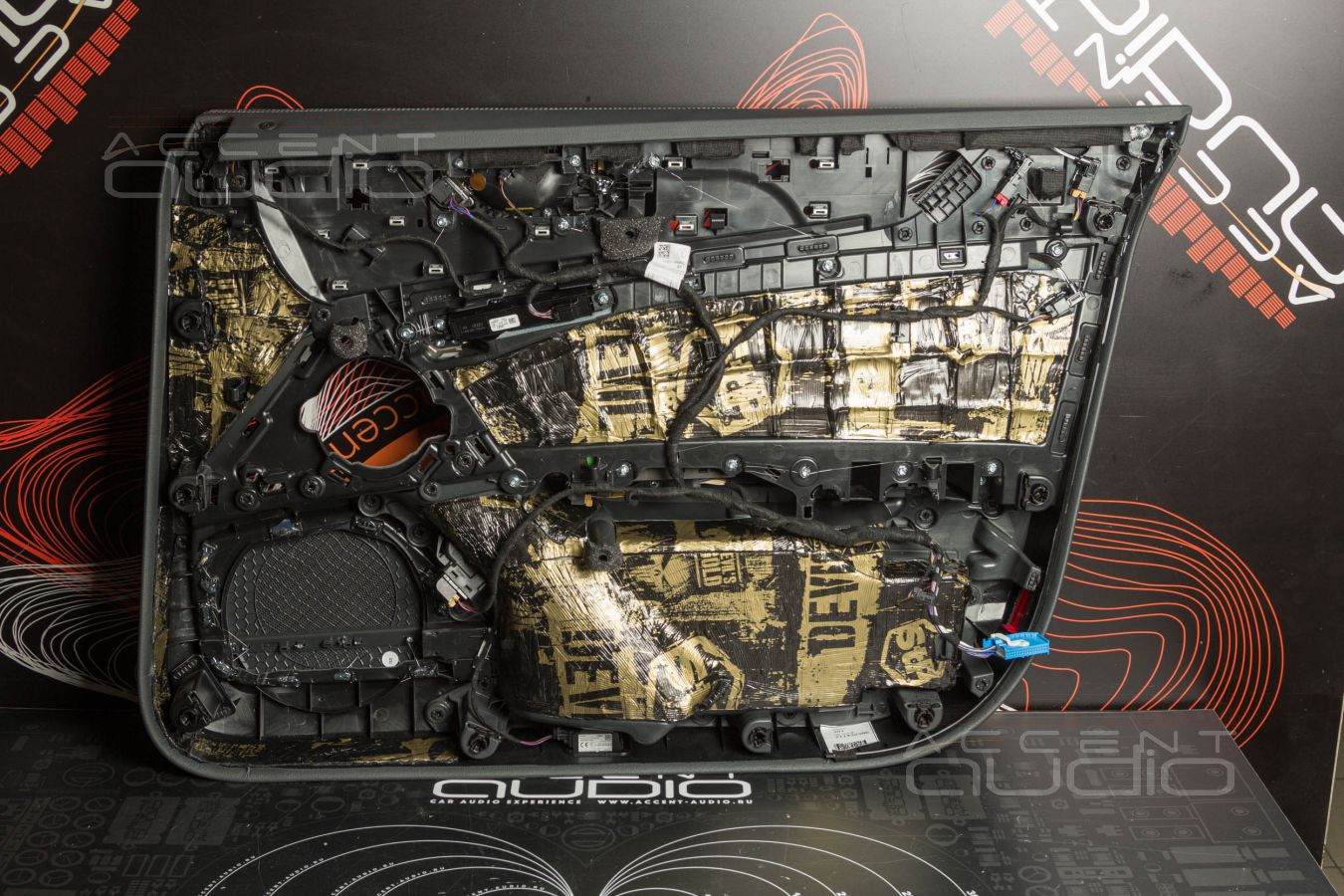

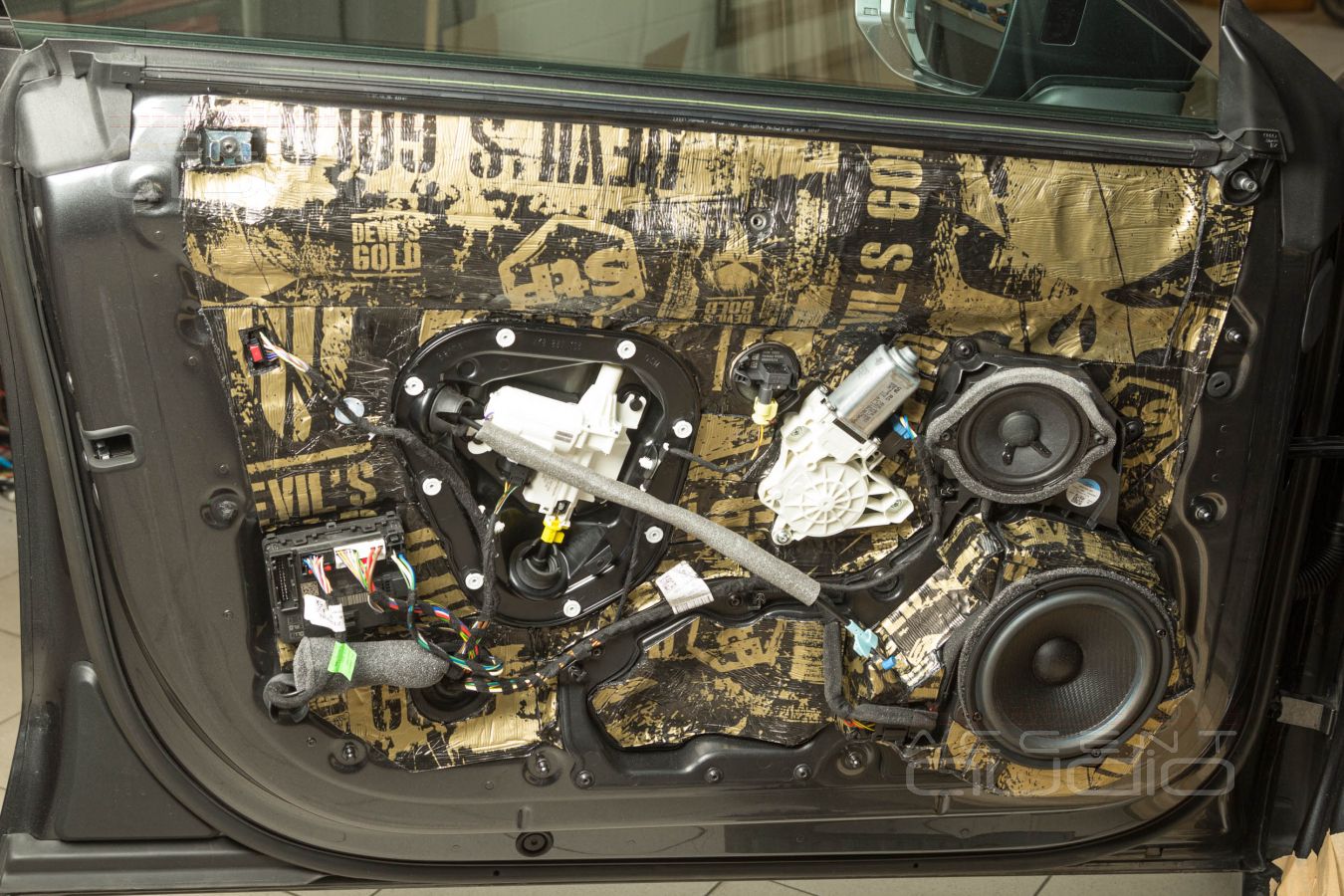

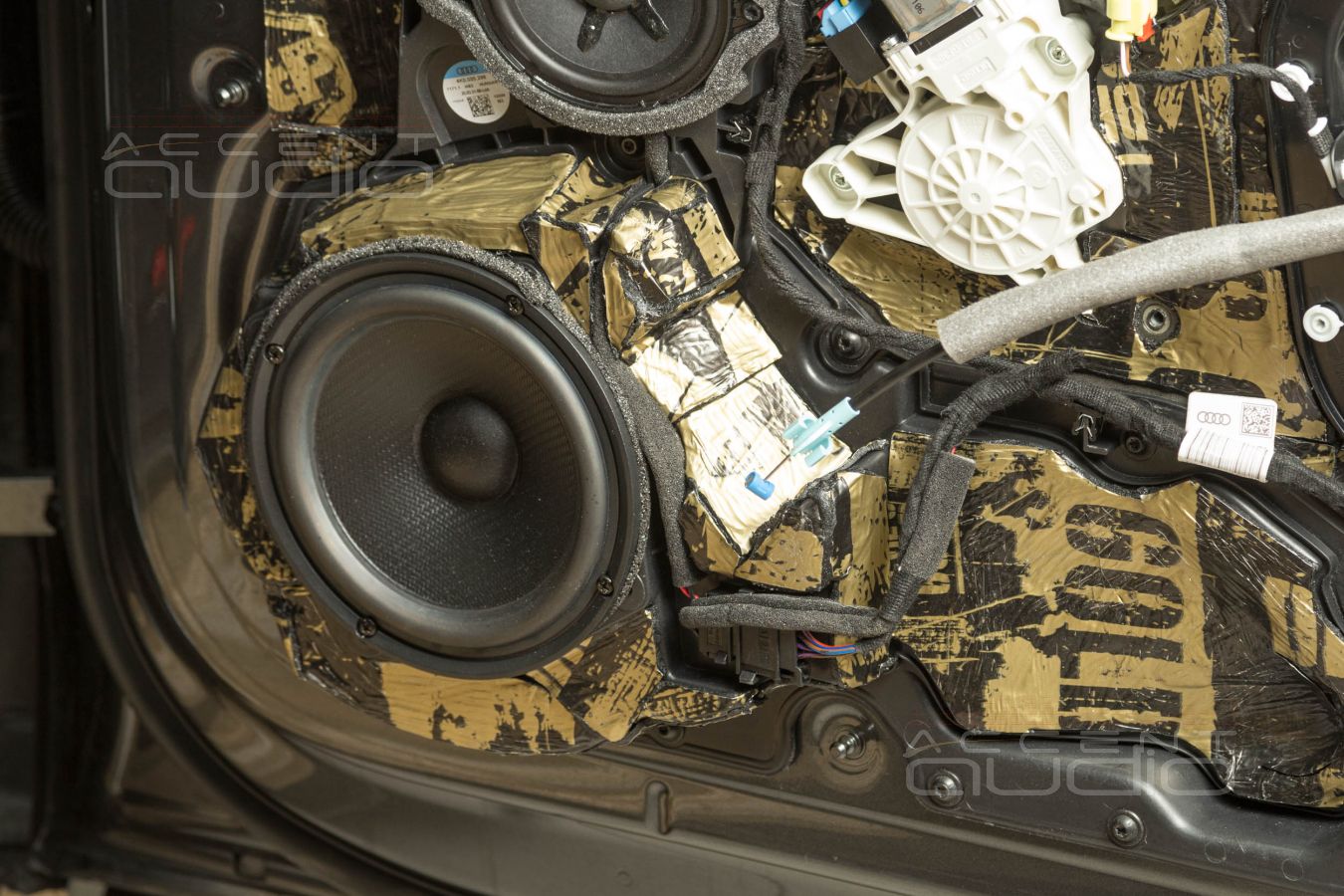

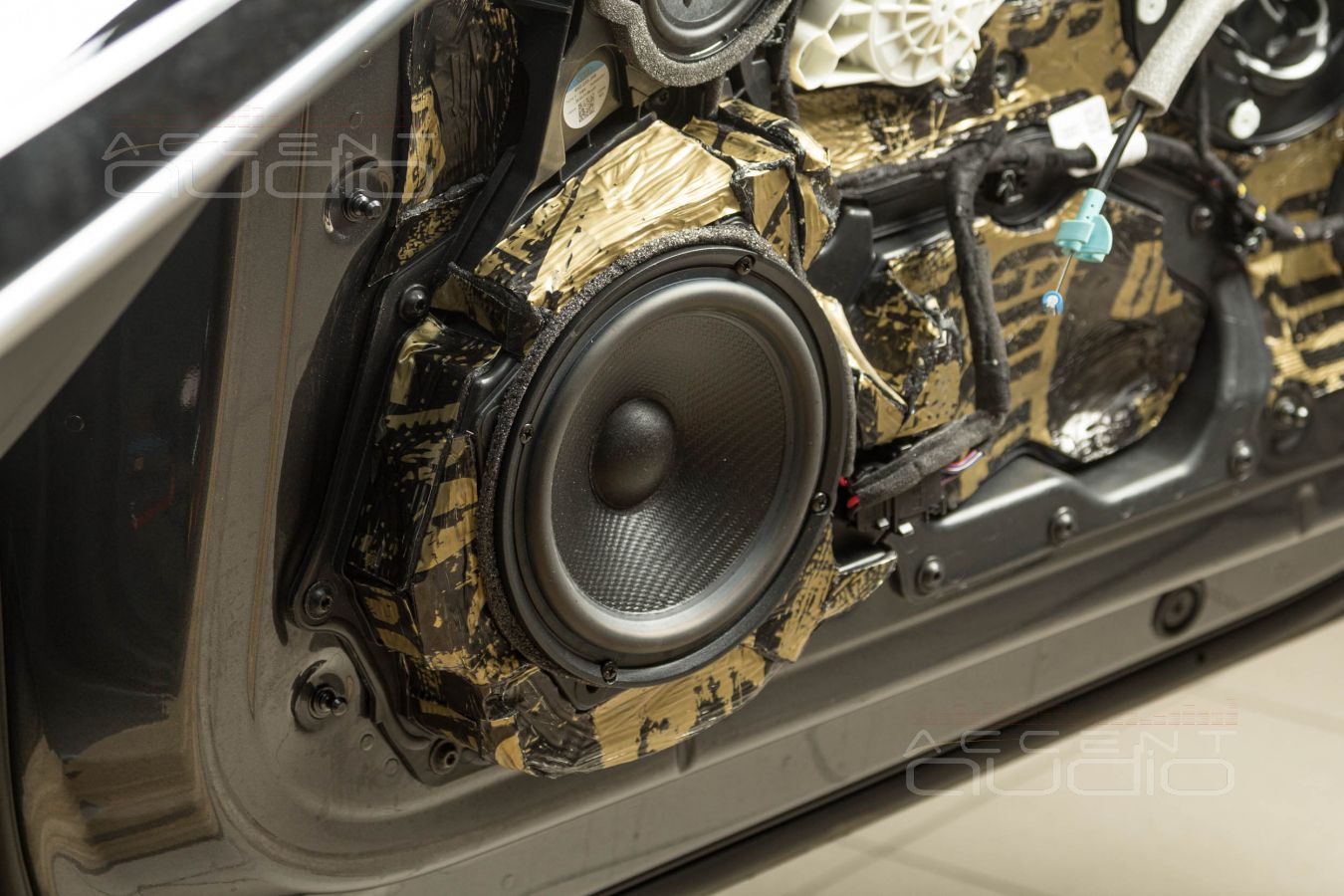

Разумеется, двери прошли стандартную, пятислойную аудиоподготовку-шумоизоляцию. Разумеется, теперь немецкий мидбас SO 165/38 играет в объем двери.

Разумеется, заводские серединки отделены в объеме и молчат, оставлены для сохранности – есть и есть, хорошо, что молчат, зачем их вытаскивать.

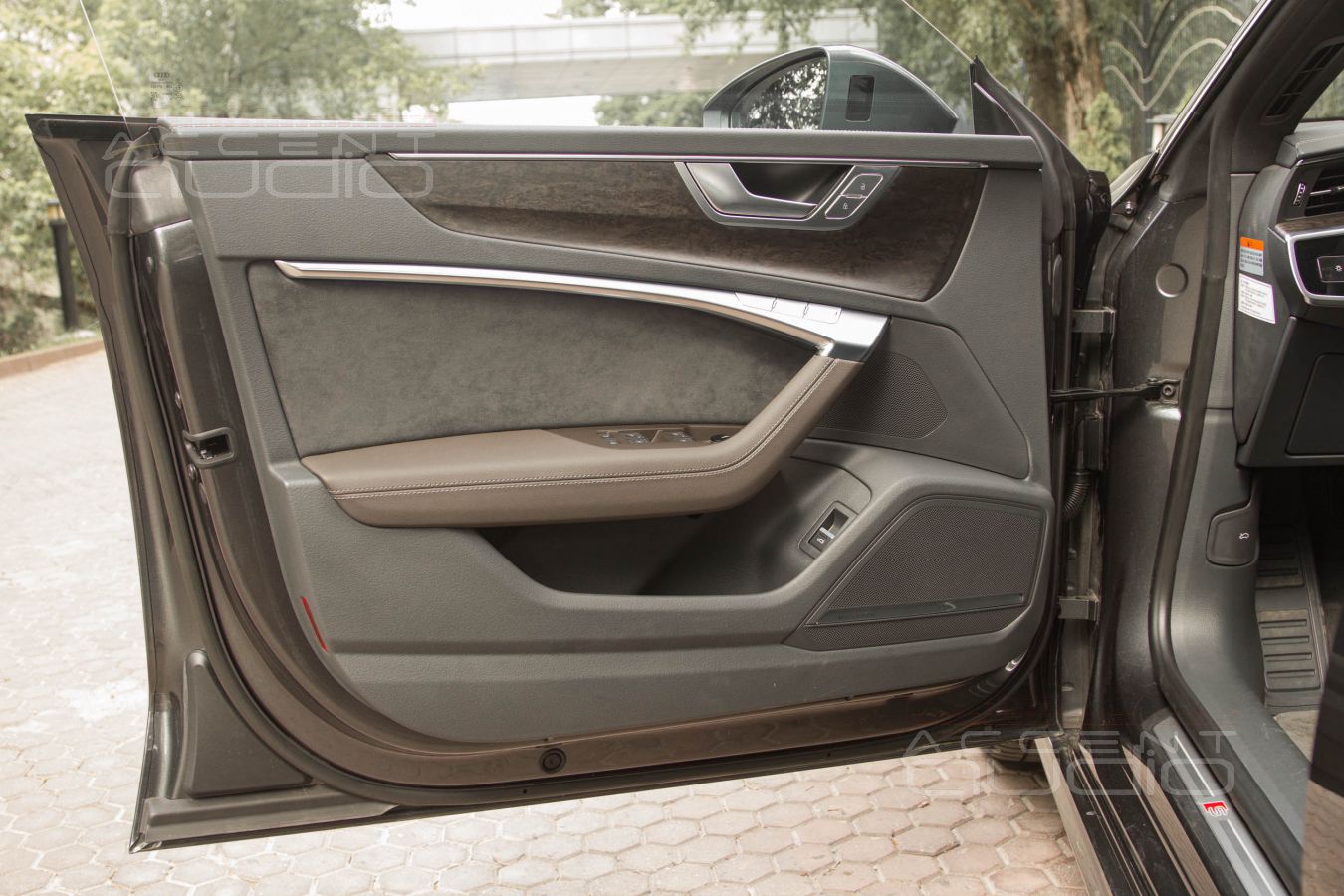

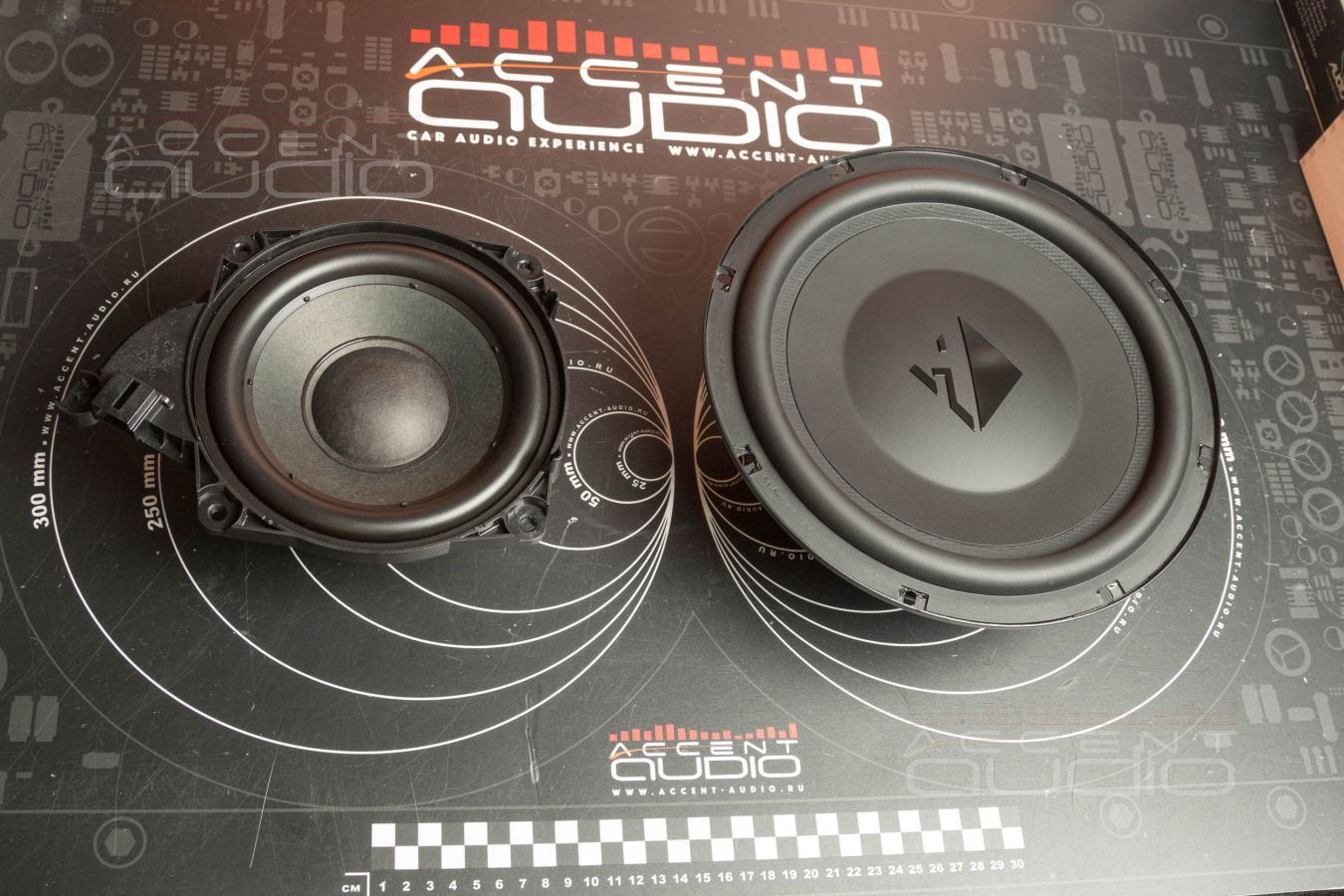

Те, кто разбирается в теме, наверняка обратили внимание на довольно скудное заводское звукопросветление штатных решеток. Именно поэтому мы не пытались установить сюда ни 180 мм, ни 200 мм мидбасы, а ограничились 165 размером. Зато: SOAudio 165/38 (напомним: 38 – диаметр звуковой катушки как у сабвуферов) обладают потрясающей плотностью и скоростью при цене в 30 000р. Басовые возможности и перегрузочная способность – злобная зависть почти от всех конкурентов. И да, дверные обшивки Audi A7 позволяют всё это раскрыть полно и без нюансов только при условии их тотальной виброизоляции.

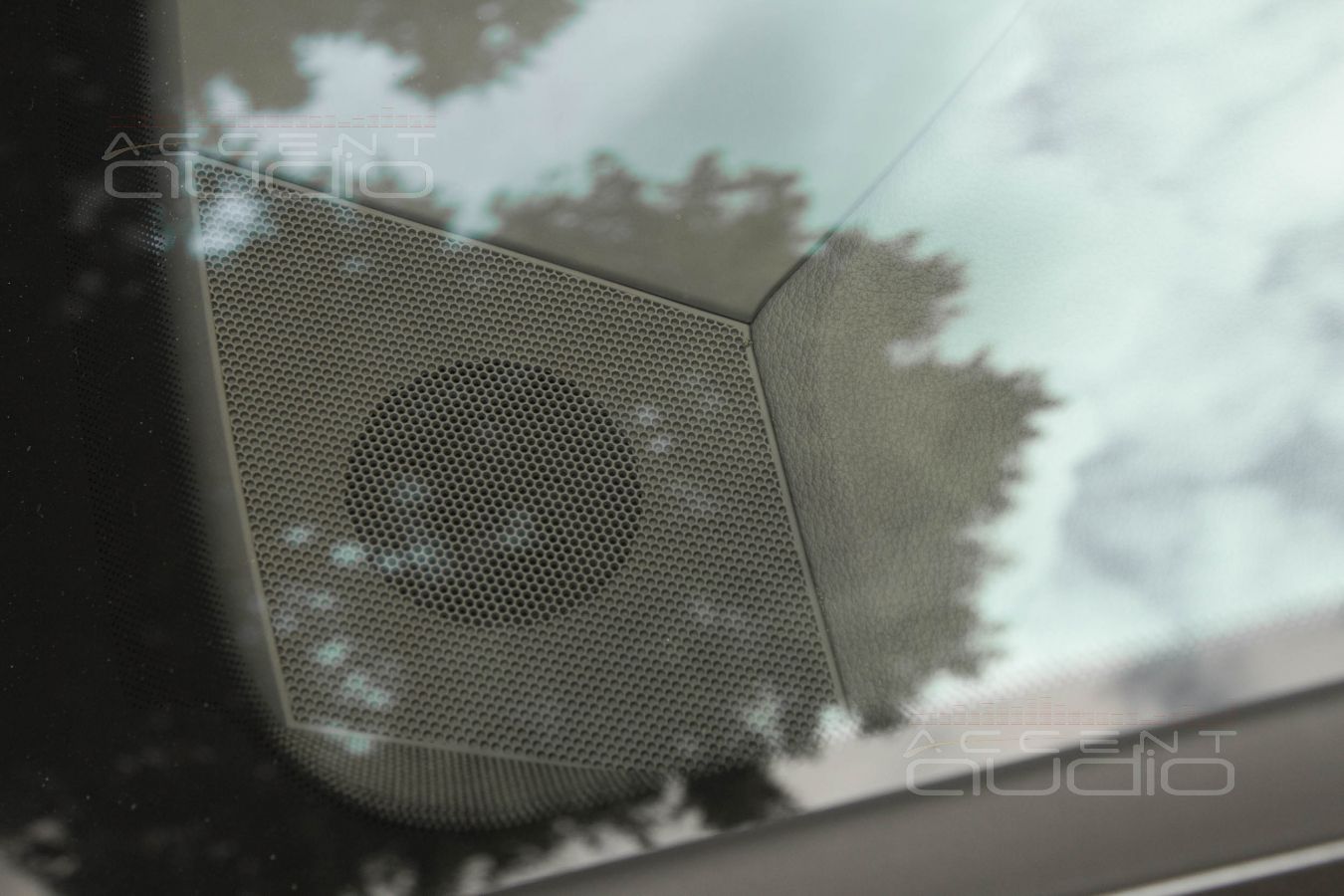

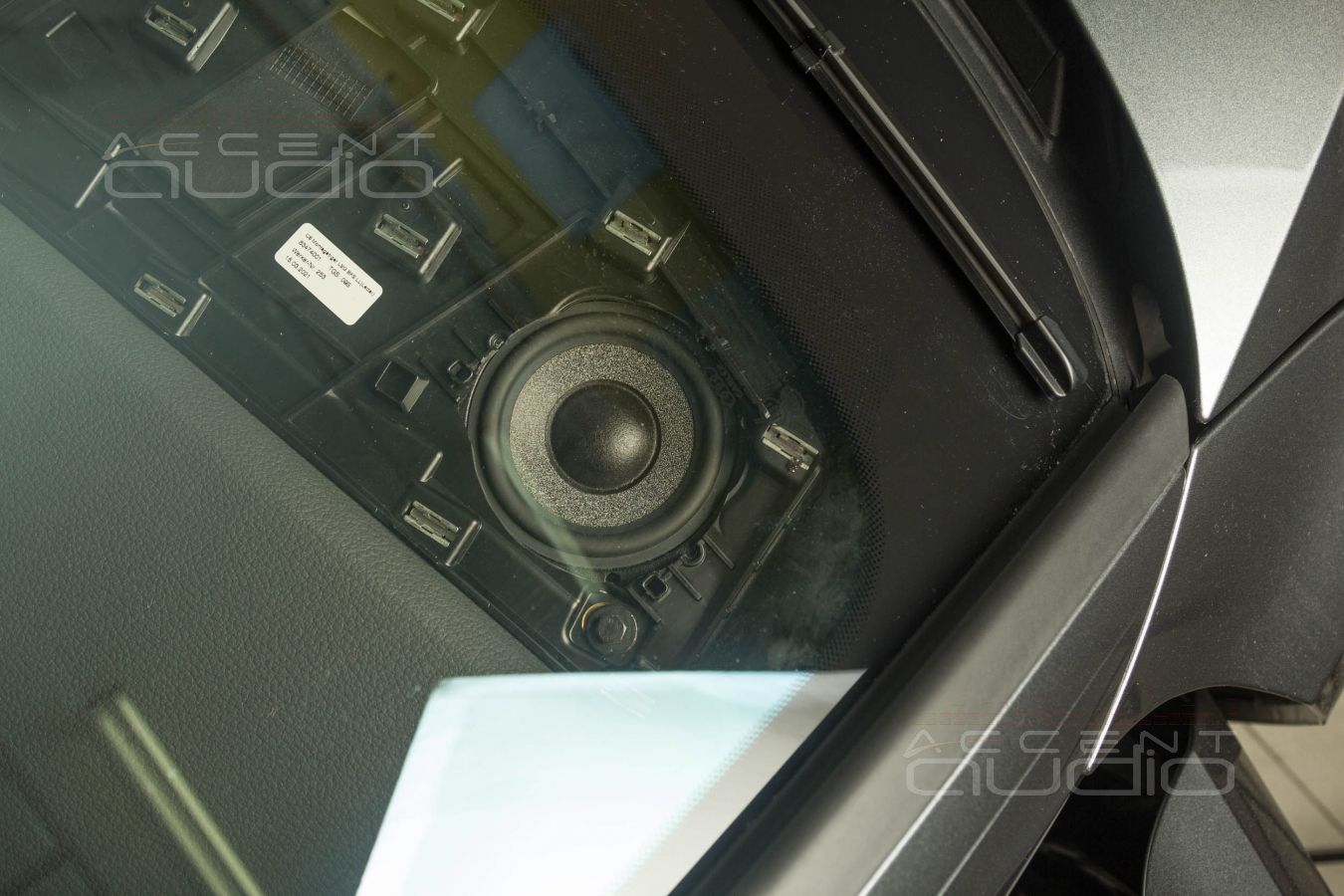

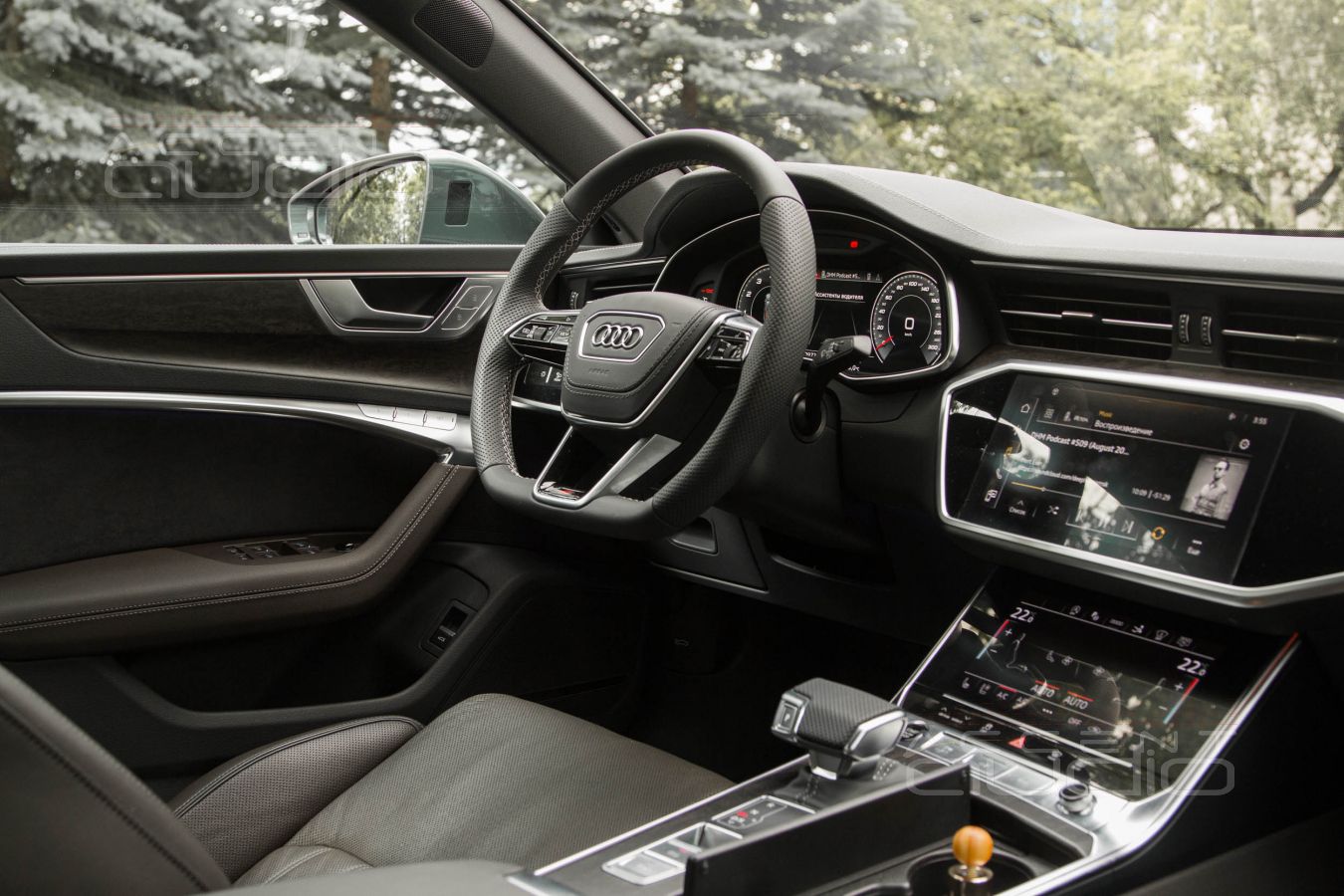

 Почти в каждой статье о Porsche и Audi мы подробно рассказываем о важности переноса среднечастотных динамиков из нижней части дверей в торпеду. Долго повторяться не будем, можно перейти по ссылке.

Тут выделим принципиальные моменты:

- Монтаж СЧ в торпеду автомобилей Porsche и Audi визуально ничем не меняет штатный дизайн – всё как было так и осталось;

- В автомобиле появляется полный среднечастотный диапазон, играющий в лицо слушателя;

- Глубина, прорисовка и стабильность сцены становятся почти эталонными, близкими к соревновательному уровню;

- Жесткость и объем, которые предоставляет такой способ монтажа, позволяют настроить среднечастотный динамик очень низко – до 270 Герц вторым порядком. Это значит, что даже средние барабаны больше не играют в ногах, мужские вокалы и трубы льются на слушателя, как на концерте в первом ряду;

-   Стоимость такого монтажа откровенно низкая;

- Полностью исключаются громоздкие, старомодные подиумы.

Почему в такую приличную инсталляцию мы ставим Brax GL3, а не Brax ML3, равных которым по-прежнему нет ? Очень просто: ML3 немцы сняли с производства. Мы были готовы и скупили 14 комплектов еще зимой. Понятно, что они кончились уже в середине лета, ведь у ML3 действительно нет конкурентов. Так что да, к сожалению, компромисс.

Однако: Brax GL3 уступает ML3 очень несущественно, в большей части в верхнем диапазоне, что нивелируется низким частотным разделом с хорошими твитерами.

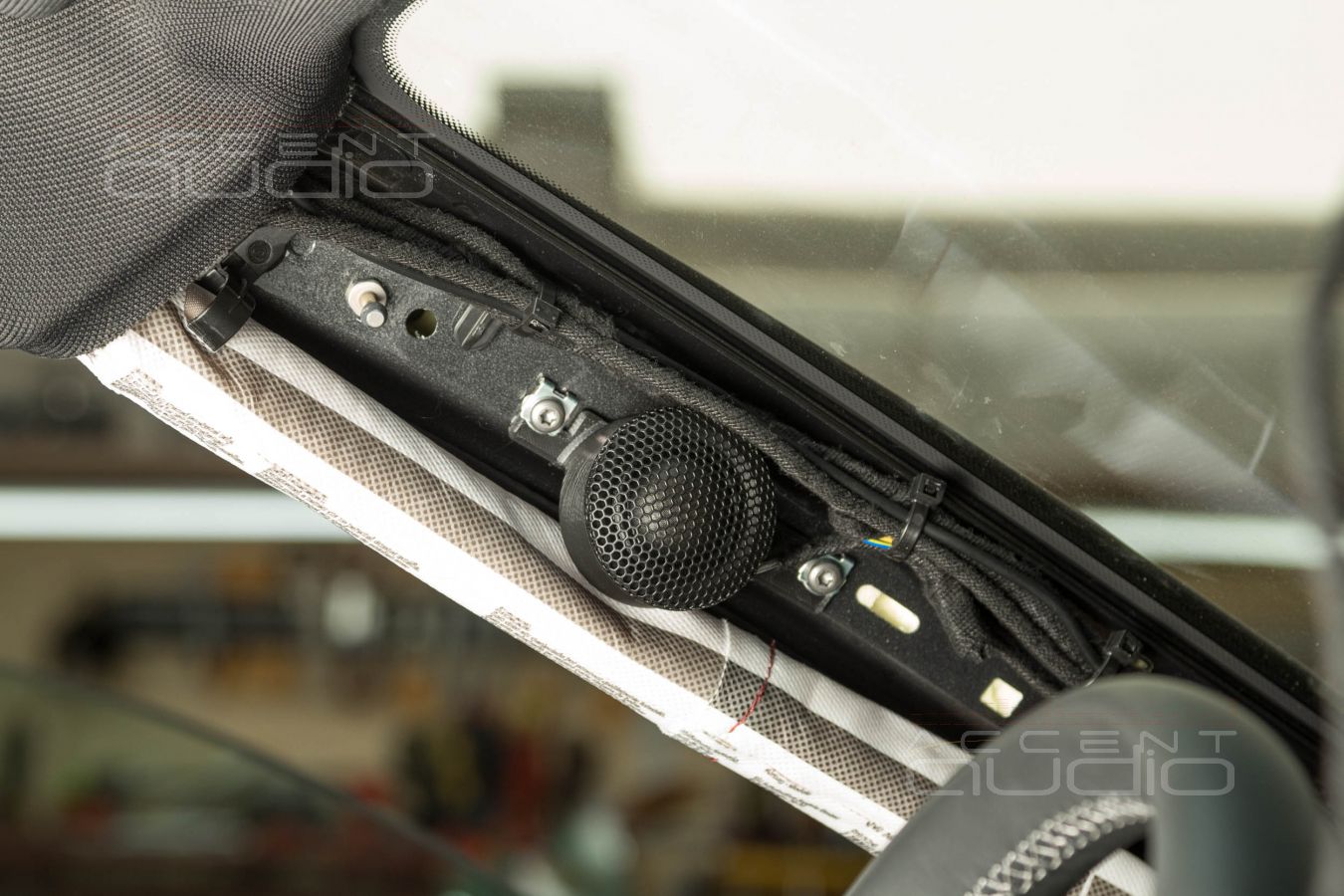

 Начнем сразу со ссылки: в Porsche Taycan мы впервые были ВЫНУЖДЕНЫ установить дорогие и очень точные твитеры в стойки лобового стекла. Тогда мы были уверены: тратим деньги клиента на то, что не раскроет себя на 100%. После настройки выяснилось, что способ не такой уж плохой, как предполагалось: точность не потеряна, стабильность, на удивление, сохранена, в минусе только самый верх, доступный только на композициях с очень высоким разрешением.

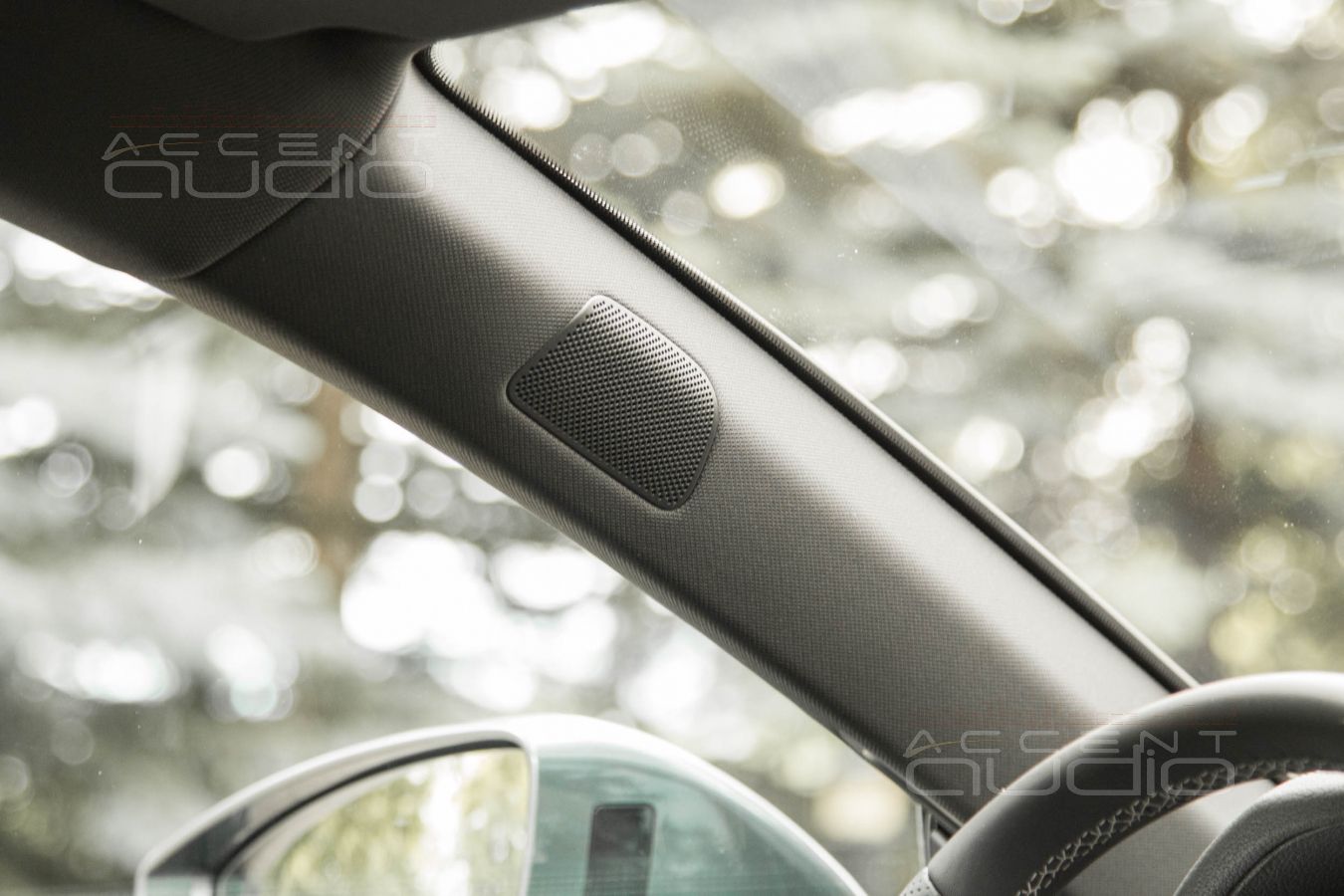

В Audi A7, так же, как в Porsche Taycan, нет другого места для пищалок. НО ! Сеточки тут хорошо просветлены и пищалки не развернуты напрочь в стекло, а смотрят почти сверху вниз, очень хорошо попадая в слушателя.

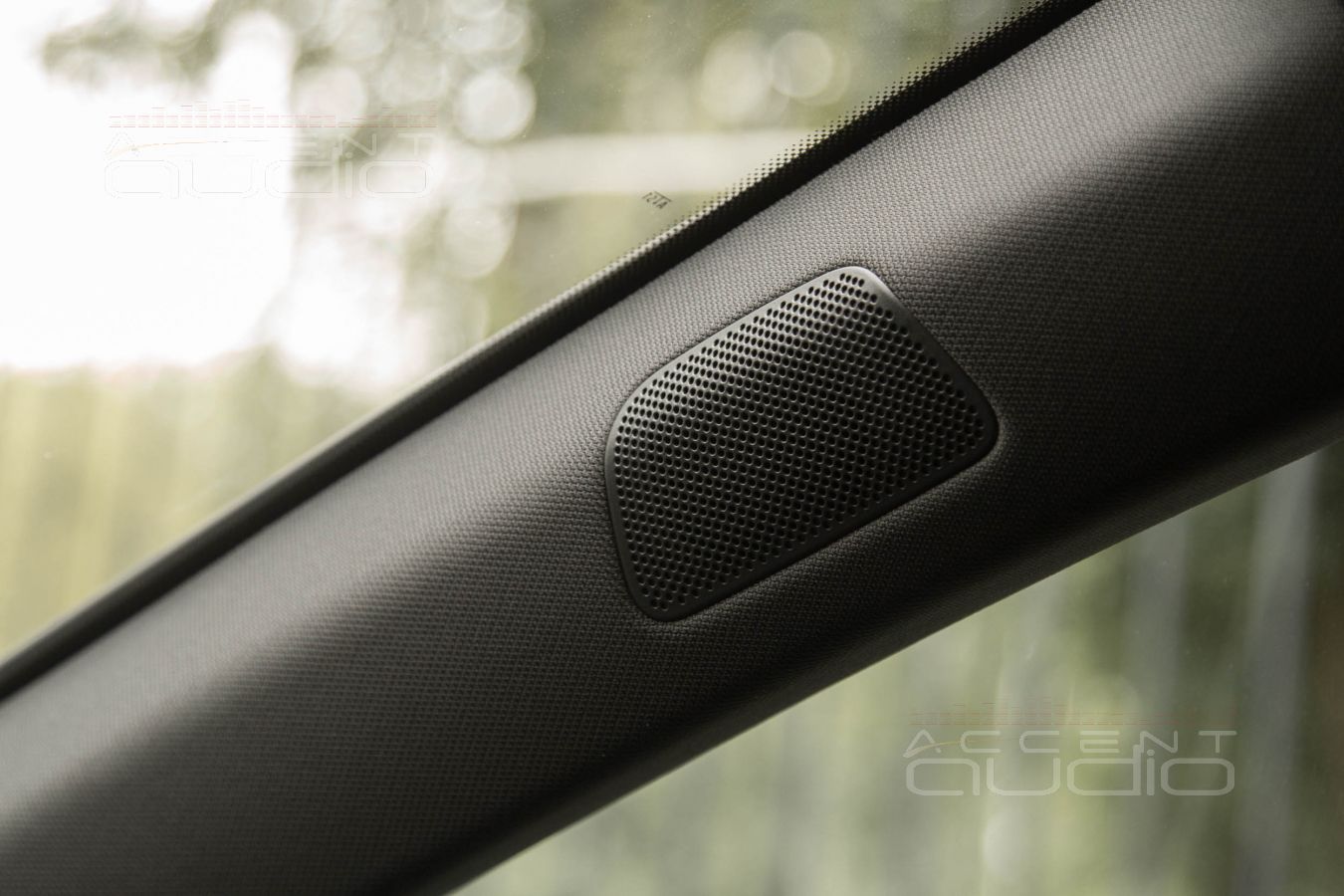

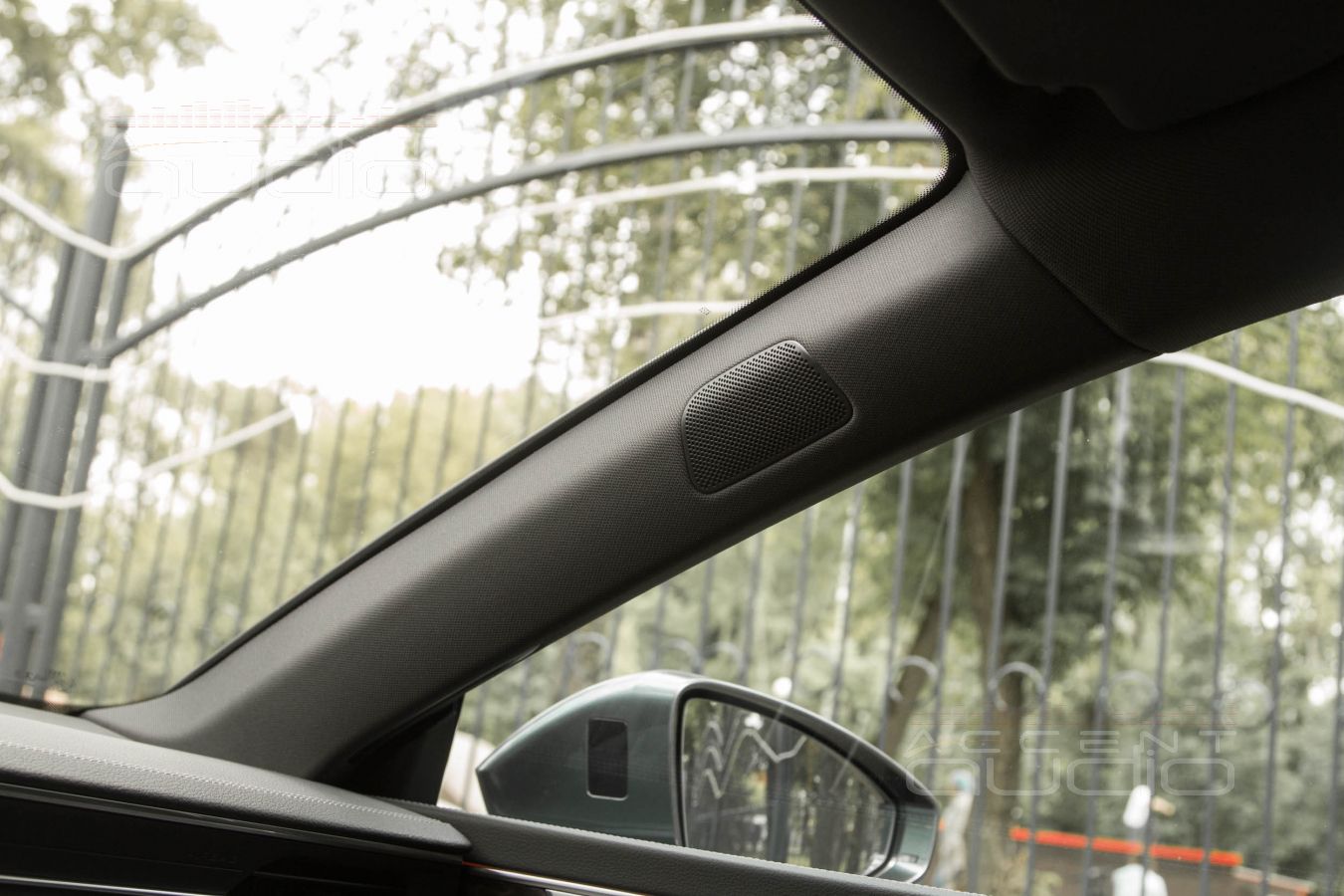

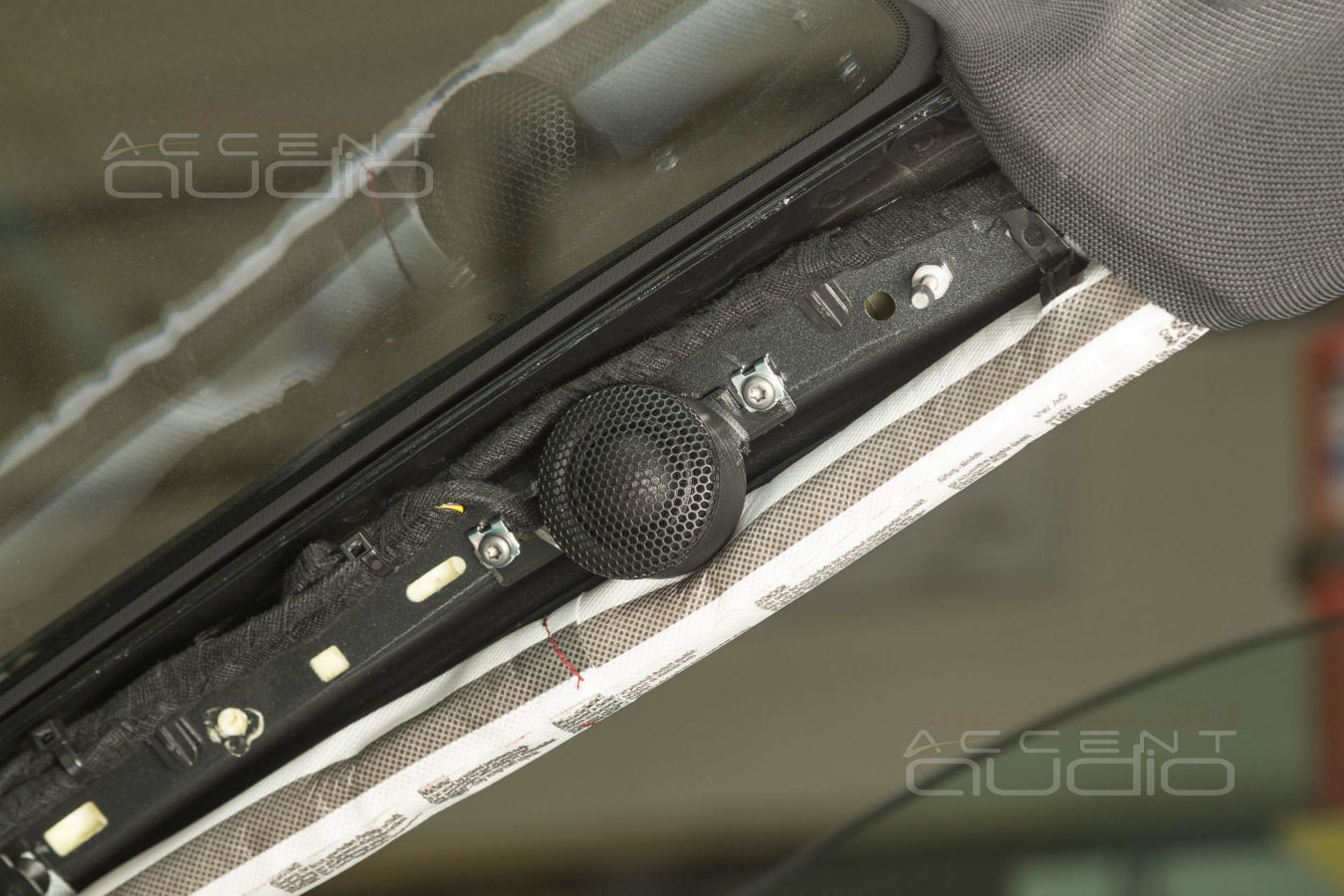

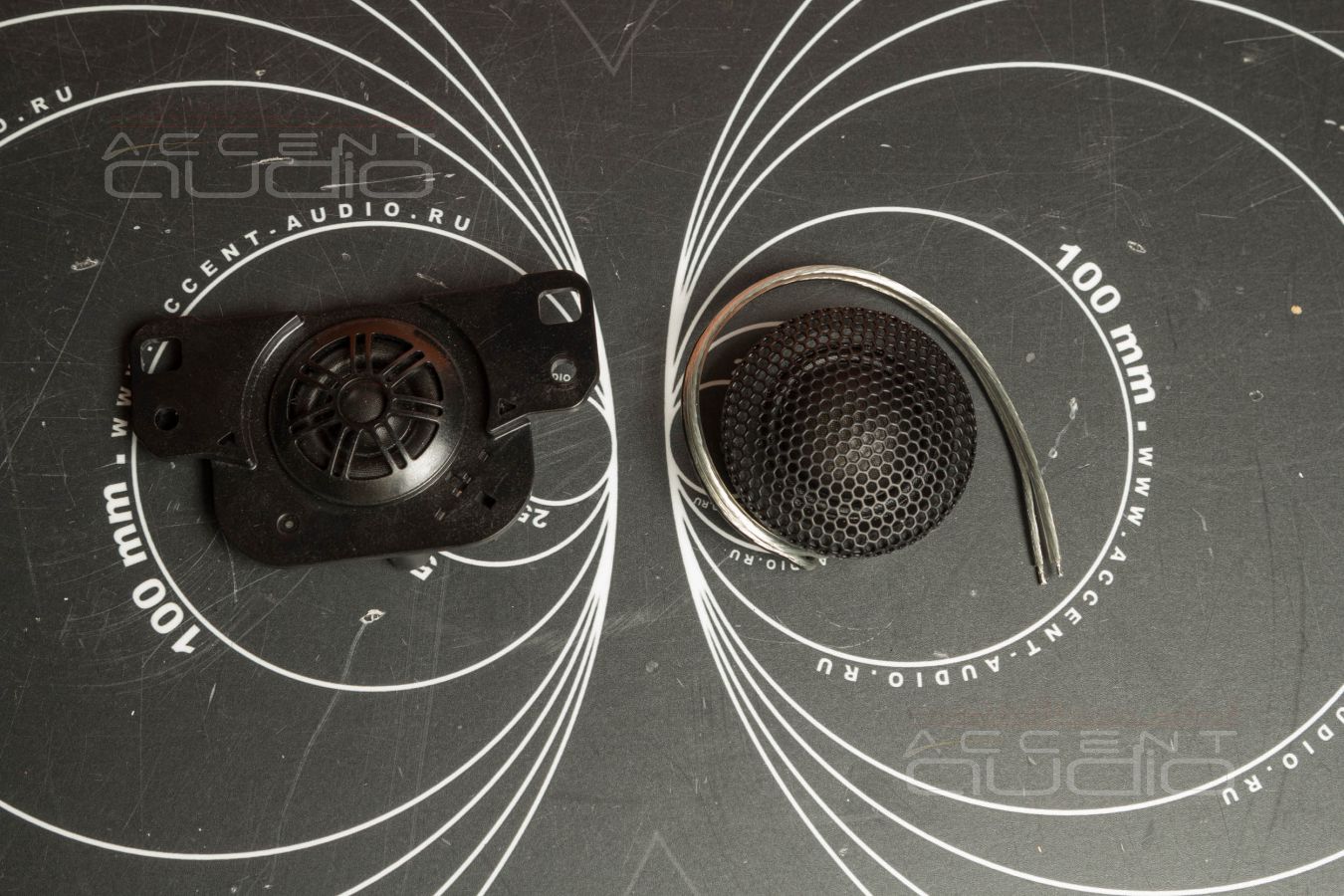

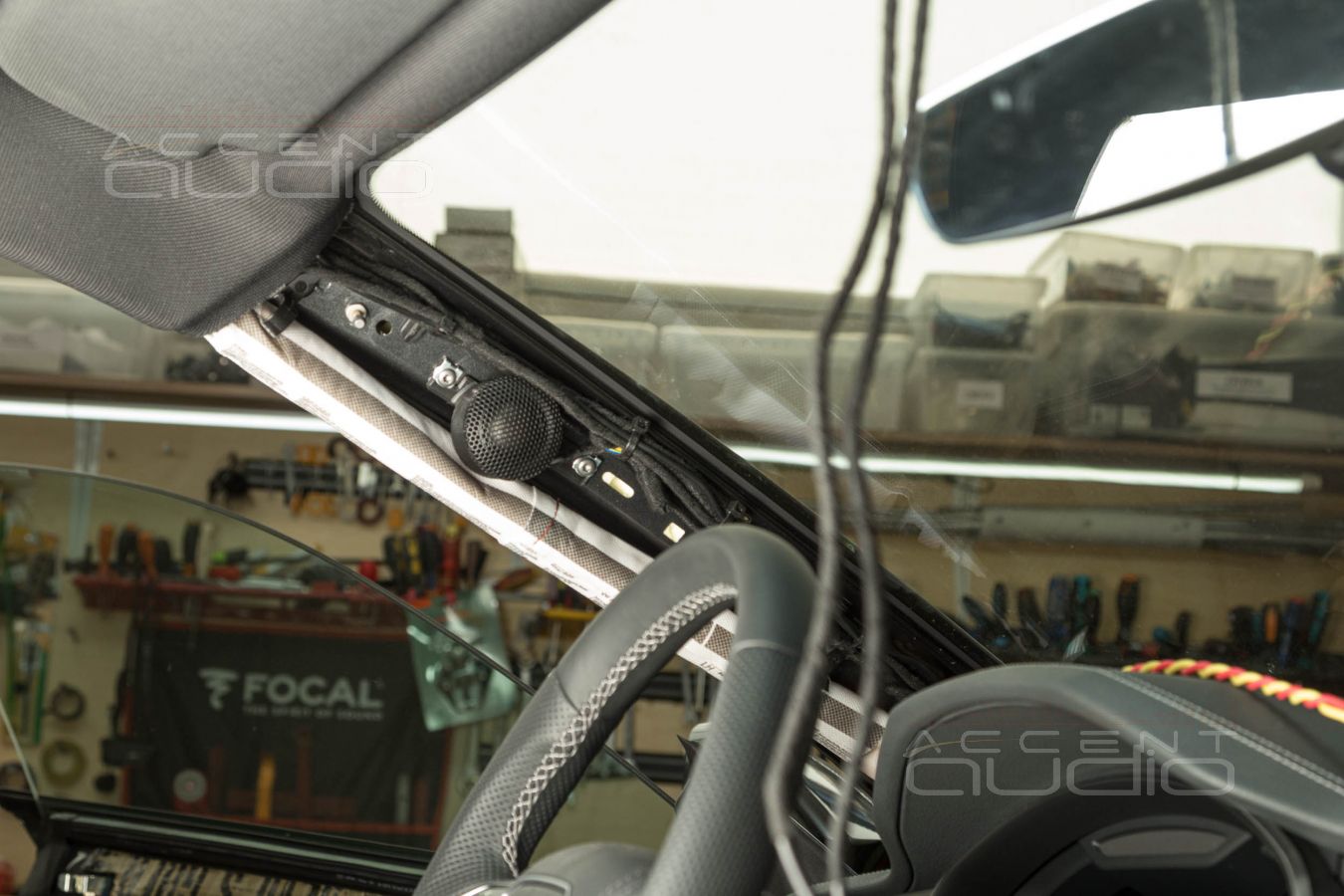

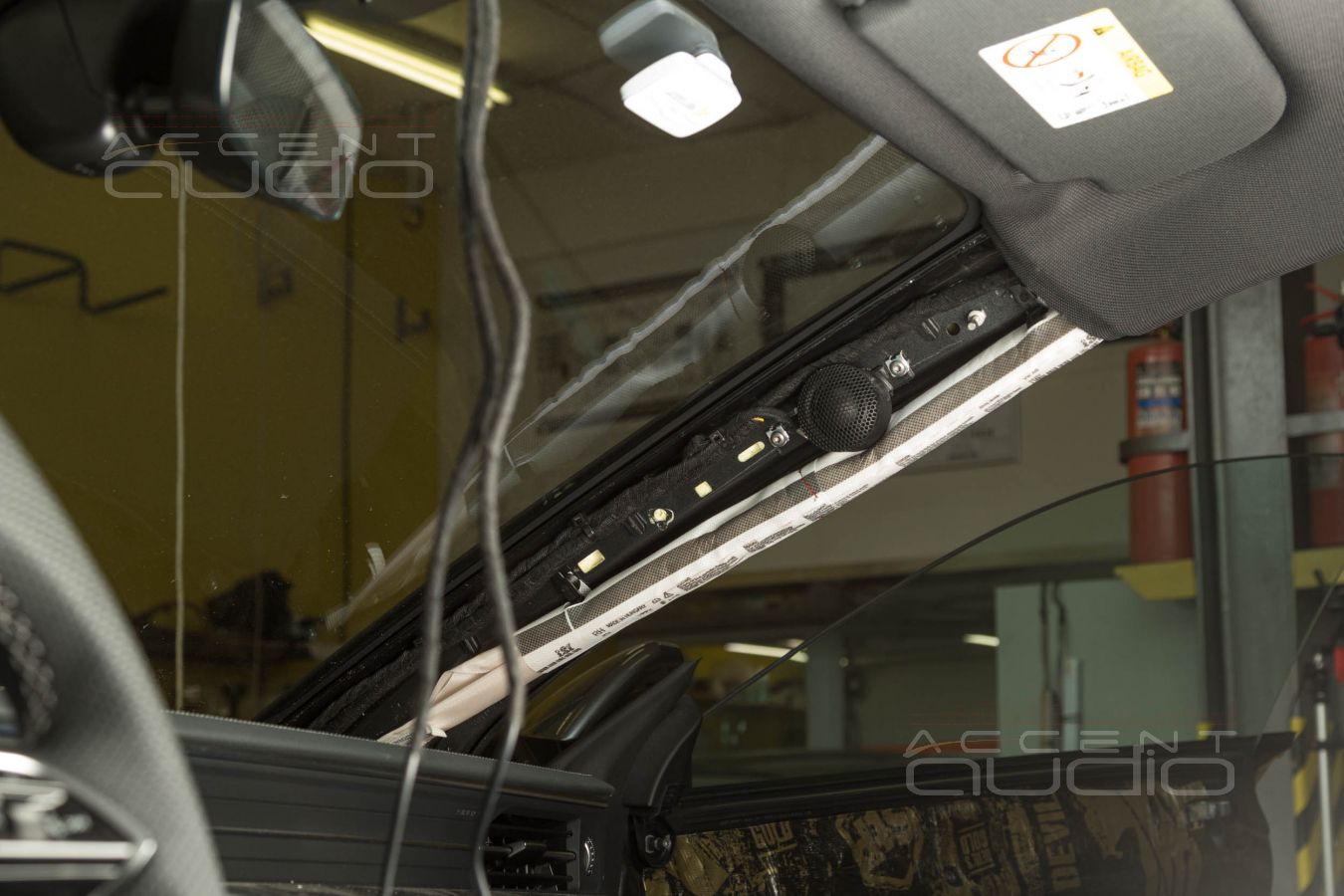

Монтаж элементарный – просто напечатали держатели для штатных мест, которые держат новые твитеры SOAudio SO29NEO ровно так, как было с завода, но с лучшим разворотом.

- Дмитрий, отвал бошки !!!!!!!!!!!!!!!!!!! Думал, что лучший звук в моих любимых наушниках, нафиг они теперь нужны – вечером иду на парковку, чтобы в машине часок посидеть, жена подозревает неладное …

Бас улётный просто, причем его много не нужно, так обволакивает…

Спасибо вам огромное !

Нужно ли что-то добавлять к такому отзыву ? Наверное только то, что гарантия на наши системы пожизненная. Об этом часто забывают те, кто пользуется нашим продуктом уже 7-10 лет. А просто все работает, че об этом вспоминать – это агрегаты автомобиля требуют обслуживания, замены и ремонта, а вот хорошие компоненты аудиосистемы просто служат годами и всё.
